Ford Bronco Sport (2021-2022) – cutia de siguranțe

Cuprins

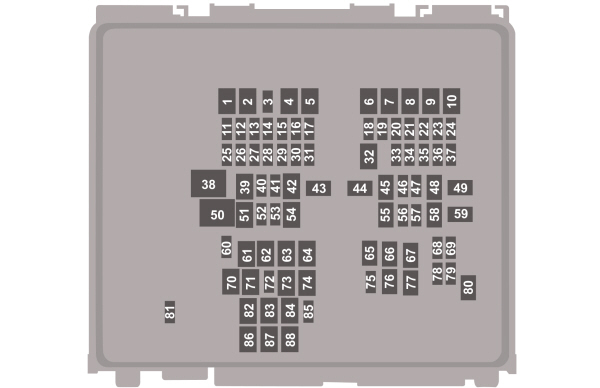

Ford Bronco Sport – schema cutiei de siguranțe

Anul producției: 2021.

Număr	Amperi [A]	Descriere
Număr	Amperi [A]	Descriere
1	30 A	Iluminare suplimentară aftermarket.
2	—	Neutilizat.
3	10 A	Duze ale ștergătorului parbriz încălzite.
4	60 A	Încălzitor suplimentar.
5	40 A	Încălzitor suplimentar.
6	40 A	Încălzitor suplimentar.
7	20 A	Parcare ștergător încălzit.
8	—	Neutilizat.
9	60 A	Invertor.
10	30 A	Demaror.
11	15 A	Modul control sistem transmisie.
12	15 A	Modul control sistem transmisie.
13	15 A	Modul control sistem transmisie.
14	15 A	Modul control sistem transmisie.
15	—	Neutilizat.
16	—	Neutilizat.
17	—	Neutilizat.
18	10 A	Modul control sistem transmisie.
19	10 A	Modul sistem antiblocare.
20	10 A	Conector date.
21	5 A	Comutator faruri.
22	20 A	Amplificator.
23	—	Neutilizat.
24	—	Neutilizat.
25	25 A	Faruri potențate partea stângă.
26	25 A	Faruri potențate partea dreaptă.
27	—	Neutilizat.
28	—	Neutilizat.
29	—	Neutilizat.
30	10 A	Control electronic al stabilității.
31	5 A	Servodirecție electronică.
32	30 A	Modul control caroserie.
33	10 A	Cameră față pentru asistență la parcare; Cameră spate; Sistem de informare unghi mort; Actuator cutie de viteze.
34	—	Neutilizat.
35	15 A	Volan încălzit.
36	—	Neutilizat.
37	20 A	Claxon.
38	40 A	Motor ventilator.
39	—	Neutilizat.
40	10 A	Comutator frână.
41	20 A	Amplificator.
42	30 A	Scaun șofer reglabil electric.
43	40 A	Supape sistem antiblocare.

Număr	Amperi [A]	Descriere
44	40 A	Modul remorcă pentru remorcă.
45	30 A	Scaun partea pasagerului cu acționare electrică.
46	—	Neutilizat.
47	20 A	Scaune încălzite.
48	—	Neutilizat.
49	60 A	Pompă sistem antiblocare roți (ABS).
50	60 A	Ventilator răcire.
51	30 A	Trapă.
52	5 A	Încărcător USB inteligent.
53	—	Neutilizat.
54	—	Neutilizat.
55	—	Neutilizat.
56	10 A	Cuplaj aer condiționat.
57	5 A	Lumină de urgență.
58	—	Neutilizat.
59	40 A	Controler caroserie.
60	5 A	Încărcător USB inteligent.
61	20 A	Punct de alimentare auxiliar.
62	—	Neutilizat.
63	—	Neutilizat.
64	—	Neutilizat.
65	—	Neutilizat.
66	—	Neutilizat.
67	—	Neutilizat.
68	—	Neutilizat.
69	15 A	Injectoare combustibil portuale.
70	20 A	Punct de alimentare auxiliar.
71	20 A	Punct de alimentare auxiliar.
72	20 A	Ștergător spate.
73	—	Neutilizat.
74	30 A	Motor ștergător față.
75	10 A	Oglinzi exterioare încălzite.
76	30 A	Geam spate încălzit.
77	—	Neutilizat.
78	15 A	Deblocare geam fereastră.
79	—	Neutilizat.
80	20 A	Pompă combustibil.
81	10 A	Pompă ștergător spate.
82	40 A	Invertor.
83	—	Neutilizat.
84	40 A	Modul control sistem transmisie.
85	5 A	Senzor ploaie.
86	—	Neutilizat.
87	—	Neutilizat.
88	—	Neutilizat.

Notă: Siguranța de rezervă în amperi poate varia.

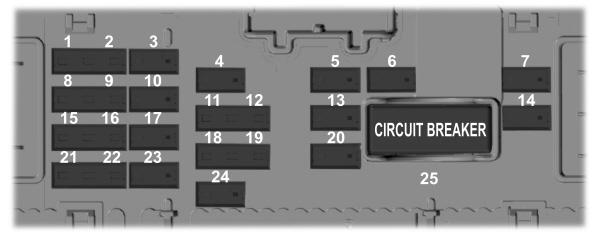

Cutia de siguranțe se află sub compartimentul portbagajului.

Număr	Amperi [A]	Descriere
Număr	Amperi [A]	Descriere
1	5 A	Neutilizat.
2	5 A	Neutilizat.
3	10 A	Neutilizat.
4	10 A	Aprindere; Blocarea coloanei volanului.
5	20 A	Încuietoare. Deblocare.
6	10 A	Invertor DC-AC.
7	30 A	Modul ușă partea pasagerului.
8	5 A	Modul control asistență parcare.
9	5 A	Oglindă retrovizoare auto-întunecată; Sistem menținere bandă; Indicator dezactivare airbag pasager.
10	10 A	Modul putere extinsă.
11	5 A	Modul unitate control telematică.
12	5 A	Comutator tastatură fără cheie.

Număr	Amperi [A]	Descriere
13	15 A	Deblocare ușă partea șoferului.
14	30 A	Modul ușă partea șoferului.
15	15 A	Neutilizat (de rezervă).
16	15 A	Neutilizat (de rezervă).
17	15 A	SYNC; Modul transmițător-receptor; Panou de control integrat.
18	7,5 A	Modul încărcare wireless pentru accesorii; Modul control teren.
19	7,5 A	Neutilizat (de rezervă).
20	10 A	Neutilizat (de rezervă).
21	7,5 A	Neutilizat (de rezervă).
22	7,5 A	Neutilizat (de rezervă).
23	20 A	Neutilizat (de rezervă).
24	20 A	Neutilizat (de rezervă).
25	30 A	Neutilizat (de rezervă).

Se referă la vehiculele produse în anii:

2022.

Număr	Ampere [A]	Descriere
Număr	Ampere [A]	Descriere
1	30 A	Iluminare suplimentară aftermarket.
2	—	Neutilizat.
3	10 A	Duza încălzită pentru ștergător parbriz față.
4	60 A	Încălzitor suplimentar.
5	40 A	Încălzitor suplimentar.
6	40 A	Încălzitor suplimentar.
7	20 A	Parcare ștergător încălzit.
8	—	Neutilizat.
9	60 A	Invertor.
10	30 A	Demaror.
11	15 A	Modul control sistem transmisie.
12	15 A	Modul control sistem transmisie.
13	15 A	Modul control sistem transmisie.
14	15 A	Modul control sistem transmisie.
15	—	Neutilizat.
16	—	Neutilizat.
17	—	Neutilizat.
18	10 A	Modul control sistem transmisie.
19	10 A	Modul sistem antiblocare roți (ABS).
20	10 A	Conector interfață date.
21	5 A	Comutator faruri.
22	20 A	Amplificator.
23	—	Neutilizat.
24	—	Neutilizat.
25	25 A	Faruri întărite partea stângă.
26	25 A	Faruri întărite partea dreaptă.
27	—	Neutilizat.
28	—	Neutilizat.
29	—	Neutilizat.
30	10 A	Control electronic al stabilității.
31	5 A	Servodirecție electronică.
32	30 A	Controler caroserie.
33	10 A	Cameră față asistență parcare; Cameră spate; Sistem informații unghi mort; Acționare cutie de viteze.
34	—	Neutilizat.
35	15 A	Volan încălzit.
36	—	Neutilizat.
37	20 A	Claxon.
38	40 A	Motor ventilator.
39	—	Neutilizat.
40	10 A	Comutator frână.
41	20 A	Amplificator.
42	30 A	Scaun șofer reglabil electric.
43	40 A	Supape sistem antiblocare roți (ABS).

Număr	Amperi [A]	Descriere
44	40 A	Modul control remorcă.
45	30 A	Scaun partea pasagerului cu acționare electrică.
46	—	Neutilizat.
47	20 A	Scaune încălzite.
48	—	Neutilizat.
49	60 A	Pompă sistem antiblocare roți (ABS).
50	60 A	Ventilator răcire.
51	30 A	Trapă.
52	5 A	Încărcător USB inteligent.
53	—	Neutilizat.
54	—	Neutilizat.
55	—	Neutilizat.
56	10 A	Ambreiaj climatizare.
57	5 A	Lumină de urgență.
58	—	Neutilizat.
59	40 A	Controler caroserie.
60	5 A	Încărcător USB inteligent.
61	20 A	Punct de alimentare auxiliar.
62	—	Neutilizat.
63	—	Neutilizat.
64	—	Neutilizat.
65	—	Neutilizat.
66	—	Neutilizat.
67	—	Neutilizat.
68	—	Neutilizat.
69	15 A	Injectoare combustibil portuale.
70	20 A	Punct de alimentare auxiliar.
71	20 A	Punct de alimentare auxiliar.
72	20 A	Ștergător lunetă spate.
73	—	Neutilizat.
74	30 A	Motor ștergător față.
75	10 A	Oglinzi exterioare încălzite.
76	30 A	Lunetă spate încălzită.
77	—	Neutilizat.
78	15 A	Deblocare geam fereastră.
79	—	Neutilizat.
80	20 A	Pompă combustibil.
81	10 A	Pompă ștergător spate.
82	40 A	Invertor.
83	—	Neutilizat.
84	40 A	Modul control sistem transmisie.
85	5 A	Senzor ploaie.
86	—	Neutilizat.
87	—	Neutilizat.
88	—	Neutilizat.

Notă: Siguranța de rezervă în amperi poate varia.

Cutia de siguranțe se află sub compartimentul torpedoului.

Număr	Ampere [A]	Descriere
Număr	Ampere [A]	Descriere
1	5 A	Neutilizat.
2	5 A	Neutilizat.
3	10 A	Neutilizat.
4	10 A	Aprindere; Blocarea coloanei volanului.
5	20 A	Încuietoare. Deblocare.
6	10 A	Invertor DC-AC.
7	30 A	Modul ușă partea pasagerului.
8	5 A	Modul control asistență parcare.
9	5 A	Oglindă retrovizoare auto-întunecată; Sistem menținere bandă; Indicator dezactivare airbag partea pasagerului.
10	10 A	Modul putere extinsă.
11	5 A	Modul unitate control telematică.
12	5 A	Comutator tastatură fără cheie.

Număr	Amperi [A]	Descriere
13	15 A	Deblocare a ușii partea șoferului.
14	30 A	Modul ușii partea șoferului.
15	15 A	Neutilizat (de rezervă).
16	15 A	Neutilizat (de rezervă).
17	15 A	SYNC; Modul transmițător-receptor; Panou de control integrat.
18	7,5 A	Modul încărcare wireless pentru accesorii; Modul control teren.
19	7,5 A	Neutilizat (de rezervă).
20	10 A	Neutilizat (de rezervă).
21	7,5 A	Neutilizat (de rezervă).
22	7,5 A	Neutilizat (de rezervă).
23	20 A	Neutilizat (de rezervă).
24	20 A	Neutilizat (de rezervă).
25	30 A	Neutilizat (de rezervă).
