Lexus GS 300 (S140) (1991-1997) – cutia de siguranțe
Schema cutiei de siguranțe și a releelor – Lexus GS 300 (S140)
Se referă la vehiculele produse în anii:
1991, 1992, 1993, 1994, 1995, 1996, 1997.

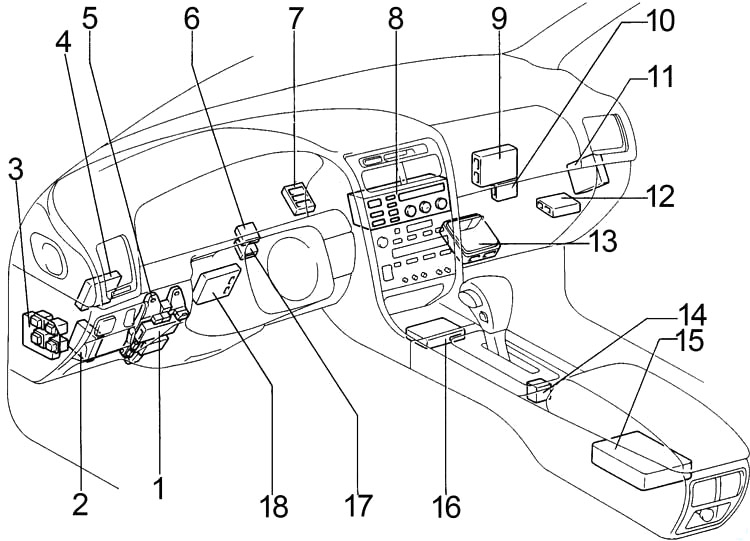

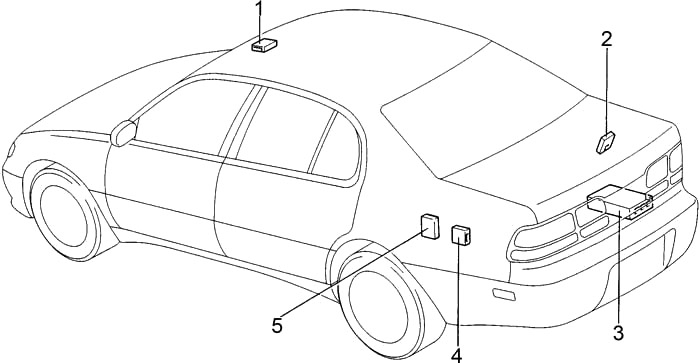

Habitaclu
- Releu de integrare
- Releu faruri de zi
- Cutia releelor
- ECU antifurt
- Cutia de siguranțe
- Releu ștergătoare parbriz
- J/B №3
- Modul control climatizare
- ECU tracțiune (cu control tracțiune)
- Amplificator bloc climatizare
- ABS și ECU tracțiune (cu control tracțiune)
ECU ABS (fără control tracțiune) - Releu control motor ventilator
- Modul control motor (motor și ECU transmisie electronică)
- ECU blocare cutie
- Modul senzor airbag central
- ECU pilot automat
- ECU PPS
- Controler telescopic înclinare și alimentare
- Releu control trapă
- ECU încuietoare uși fără fir
- Amplificator stereo
- Motor și releu antenă automată
- ECU pompă combustibil

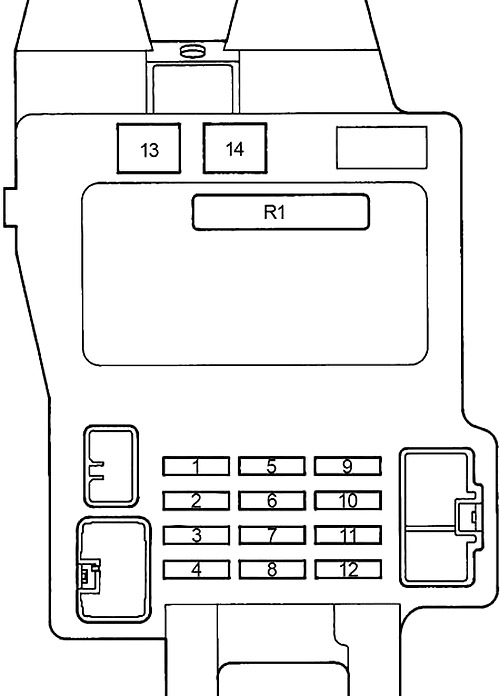

Schema cutiei de siguranțe a bordului
Cutia de siguranțe se află în spatele capacului din partea stângă a coloanei volanului.
Spate
| Număr | Amperaj [A] | Descriere |
| 1 | 15 | Încălzirea scaunelor |
| 2 | 20 | Sistem de blocare a cutiei de viteze, lumină de stop înaltă, cruise control, sistem antiblocare, sistem de control al tracțiunii, sistem de injecție multipunct / injecție secvențială multipunct, lumini de stop |
| 3 | 15 | Dezghețător lunetă spate și oglindă retrovizoare, sistem de control al încălzitorului, sistem de climatizare, indicatori și contoare, indicatoare de reamintire pentru service și claxoane de avertizare (cu excepția martorilor de avertizare descărcare și uși deschise), sistem de încărcare, indicator transmisie automată, lumini de mers înapoi, sistem de lumini de zi |
| 4 | 10 | Sistem de blocare a cutiei de viteze, telefon, sistem de blocare a ușilor pentru partea pasagerului SEAT , sistemul centurilor de siguranță SEAT , sistem antiblocare, sistem de asistență la direcție, sistem de control al tracțiunii, sistem de cruise control, selector mod condus, sistem de control al înclinării și telescopic, antenă de putere , sistem de ventilație electronic, iluminare bord, sistem de control automat al iluminării, sistem de control al blocării ușilor electrice |
| 5 | 15 | Ceas, sistem de climatizare, radio, player casete, player CD, sistem de blocare a cutiei de viteze, SRS, brichete față și spate, sistem de control al blocării ușilor, sistem de control al oglinzii retrovizoare, antenă de putere, sistem antifurt |
| 6 | – | – |
| 7 | 10 | Aprinde luminile de semnalizare și indicatorul |
| 8 | 15 | 1991-1993: Ștergător/Ștergătoare parbriz și spălător parbriz, spălător faruri |
| 20 | 1994-1997: Ștergător/Ștergătoare parbriz și spălător parbriz, spălător faruri | |
| 9 | 7,5 | Indicator transmisie automată, sistem de control al încălzitorului, întrerupător de urgență, iluminare compartiment portbagaj, scrumieră spate, ceas, brichetă față, radio, player casete, player CD, selector mod condus, iluminare bord, sistem de lumini de zi |
| 10 | 7,5 | Airbag SRS |
| 11 | 10 | Lumini număr înmatriculare, lumini de poziție, lumini spate |
| 12 | 10 | Dezghețare oglindă retrovizoare exterioară |
| 13 | 30 | Trapă, geam electric, SEAT, sistem antifurt, înclinare și alimentare telescopică, releu principal de alimentare |
| 14 | 40 | Dezghețare lunetă spate, siguranță “MIR HTR” |
| Releu | ||
| R1 | Releu de integrare | |

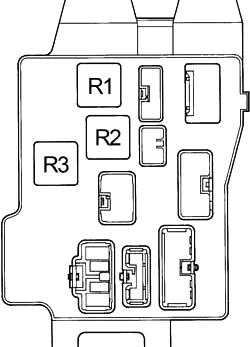

| Releu spate | ||
| R1 | Pini scurți | |
| R2 | Lumini spate | |
| R3 | Dezghețare | |

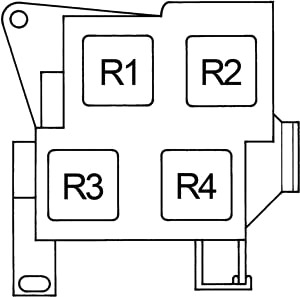

Cutia de relee a habitaclului
| Număr | Releu |
| R1 | Aprinde semnalizatorul |
| R2 | Sistem de lumini de zi №4 |
| R3 | Proiectoare de ceață |
| R4 | Alimentare principală |

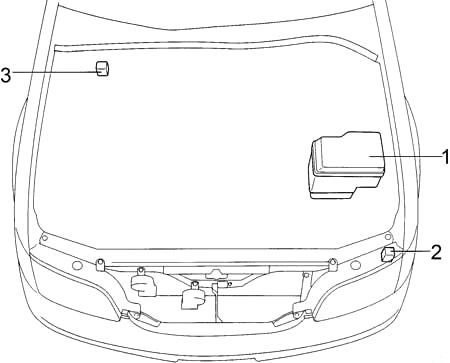

Motor
- Cutia de siguranțe
- Releu curățare faruri
- Releu electromagnetic tracțiune

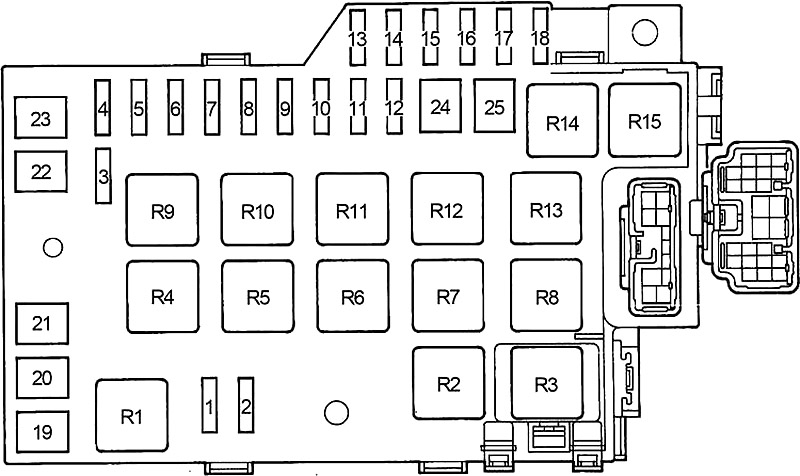

Schema cutiei de siguranțe în compartiment motor
| Număr | Amperaj [A] | Descriere |
| 1 | 15 | Lumini de ceață |
| 2 | 7,5 | Sistem de lumini de zi |
| 3 | 10 | Sistem de control al tracțiunii |
| 4 | 10 | Iluminare interioară, iluminare de curtoazie, sistem electric al trapei, pilot automat, martor de avertizare uși deschise, iluminare personală, iluminare portbagaj, iluminare plafon uși, faruri, martor aprindere, sistem antiblocare, antenă de putere, radio, blocare prin sistem telecomandă fără fir, sistem antifurt; |
| 5 | 7,5 | Blocare prin sistem telecomandă fără fir, sistem antiblocare, sistem de control al tracțiunii, sistem pilot automat, sistem de lumini de zi, sistem de climatizare |
| 6 | 7,5 | Sistem de încărcare |
| 7 | 15 | Sistem de injecție multipunct / injecție secvențială multipunct, airbag SRS, martor de încărcare, sistem de pornire, sistem de aprindere electronic/distribuitor aprindere, indicatori și contoare, indicatori de reamintire pentru service și claxoane de avertizare (cu excepția martorilor de avertizare descărcare și uși deschise) |
| 8 | 15 | Telefon |
| 9 | 20 | Faruri de urgență, Claxon |
| 10 | 20 | Cutie automată controlată electronic, sistem de injecție multipunct / injecție secvențială multipunct |
| 11 | 25 | Radio, player casete, player CD, antenă de alimentare |
| 12 | 30 | Sistem de aprindere electronic/distribuitor aprindere |
| 13 | 7,5 | 1996-1997: Sistem de diagnosticare la bord |
| 14 | 15 | Far dreapta |
| 10 | Far dreapta (faruri de drum) | |
| 15 | 15 | Far stânga |
| 10 | Far stânga (faruri de drum) | |
| 16 | 10 | Far dreapta (faruri de întâlnire) |
| 17 | 10 | Far stânga (faruri de întâlnire) |
| 18 | 30 | Sistem de ventilare electronic al radiatorului |
| 19 | – | – |
| 20 | 40 | Aprindere, siguranțe “ECU-IG”, “WIPER”, “INDICATORE”, “TURN”, “ SEAT HTR”, “CIG” |
| 21 | 50 | Releu încălzitor |
| 22 | 60 | Releu principal ventilator radiator (partea punctului), releu electromagnetic tracțiune (partea punctului), releu electromagnetic ABS (partea punctului), siguranță “TRAC” |
| 23 | 100 | Releu lumină spate, alternator (alternator), siguranțe “FOG”, “AM1”, “HEATER”, “DEFOG”, “ABS”, “STOP”, “SRS”, “POWER” |
| 24 | 50 | Releu faruri, releu lumini de zi №2, releu demaror (partea punctului) |
| 25 | 40 | Releu motor ABS (partea punctului), releu motor tracțiune (partea punctului) |
| Releu | ||
| R1 | Sistem lumini de zi №3 | |
| R2 | Ventilator radiator | |
| R3 | Sistem lumini de zi №2 | |
| R4 | Încălzitor | |
| R5 | Știft scurt | |
| R6 | Ambreiaj compresor climatizare | |
| R7 | Demaror | |
| R8 | Motor ABS | |
| R9 | Electrovalvă ABS | |
| R10 | Ventilator principal radiator | |
| R11 | Aprindere (IG2) | |
| R12 | Far | |
| R13 | Motor tracțiune | |
| R14 | Claxon | |
| R15 | EFI | |
