KIA Sportage (2000-2020) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a KIA Sportage (2000–2020), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (dispunerea siguranțelor).
KIA Sportage (2000) – schema panoului siguranțe
Anul producției: 2000.
Siguranță brichetă (priză de alimentare) în KIA Sportage (2000) este siguranța F33 în panoul siguranțe
Compartiment motor
| Nume | Amp [A] | Descriere |
| FUEL INJ | 30 | Sistem de injecție combustibil |
| ADD | 30 | Ventilator condensator aer condiționat |
| MAIN | 80 | Pentru protecția tuturor circuitelor |
| BTN | 60 | Lumini de frână;
Iluminare plăcuță înmatriculare; Lumină plafonieră; Lumini de avarie. |
| IGN | 30 | Aprindere |
| P / WIN | 40 | Geamuri electrice |
| MAIN | 15 | Injectoare pompă combustibil;
Releu principal; Releu pompă combustibil. |
| ABS | 30 | Sistem antiblocare roți (ABS) |
| HEAD | 20 | Far |

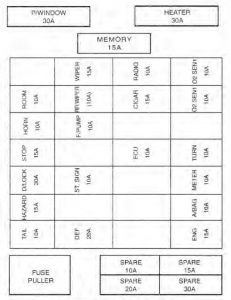

Descrierea panoului cutiei de siguranțe din zona pasagerului (panou de siguranță partea șoferului)
| Nume | Amp [A] | Descriere |
| P/WINDOW | 30 | Geamuri electrice |
| HEATER | 30 | Ventilatoare ale încălzitorului |
| MEMORY | 15 | |
| TAIL | 10 | Lumini spate;
Iluminarea radioului. |
| HAZRD | 15 | Lumini de urgență |
| D / LOCK | 30 | Blocare automată a ușilor |
| STOP | 15 | Lumină de stop |
| HORN | 10 | Claxon |
| ROOM | 10 | Lumini interioare |
| DEF | 20 | Dezgheț spate |
| ST.SIGM | 10 | Semnalizator lateral |
| F / PUMP | 10 | Pompă combustibil |
| (RR WIPER) | 15 | Climatizare;
Ștergător spate. |
| ECU | 10 | Unitate control motor |
| CIGAR | 15 | Brichetă, oglinzi electrice |
| RADIO | 10 | Radio;
Ceas. |
| ENG | 15 | |
| METER | 10 | Sistem montare instrumente |
| TURN | 10 | Semnalizator |
| O2 SEN1 | 10 | Senzor de oxigen |
| O2 SEN2 | 10 | Senzor de oxigen |
KIA Sportage (2004-2010) – schema cutiei de siguranțe
Anul producției: 2004, 2005, 2006, 2007, 2008, 2009, 2010.
Siguranță brichetă (priză de alimentare) în KIA Sportage (2004-2010) este o siguranță (?) în cutia de siguranțe.
Cutia de siguranțe în compartiment motor:
|
Nr |
Amp [A] |
Descriere |
| ALTERNATORE |
120A/140A |
Baterie;
Alternator. |
| I/P B+ |
60A |
Cutia de conexiune I/P |
| VENTILATORE |
40A |
Releu motor ventilator |
| ABS #1 |
40A |
Modul control Sistem antiblocare roți (ABS),
modul control ESP |
| ABS #2 |
40A |
Modul control Sistem antiblocare roți (ABS),
modul control ESP |
| VENTILATORE DI RAFFREDDAMENTO #1 |
40A |
Releu ventilator răcire #1
(înalt) |
| VENTILATORE DI RAFFREDDAMENTO #2 |
30A |
Releu ventilator răcire #2
(jos) |
| ACCENSIONE #1 |
30A |
Comutator aprindere (IG1, ACC) |
| ACCENSIONE #2 |
30A |
Comutator aprindere (lG2, START);
Releu demaror. |
| ECM |
30A |
Releu principal;
Releu pompa combustibil; SNSR 10A, INJ 10A, ECM. |
| RIMORCHIO |
30A |
Ieşire putere remorcă |
| 4WD |
20A |
ECM 4WD |
| F/WIPER |
20A |
Releu al ștergătorului parbrizului față;
Motor ștergător parbriz față; Comutator multifuncțional. |
| AMP |
20A |
Subwoofer
AMP #1. |
| FARO ANTERIORE (ALTO) |
20A |
Releu principal lumină |
| ATM |
20A |
Releu ATM |
| POMPA DEL CARBURANTE |
15A |
Releu pompa combustibil |
| INJ |
15A |
ECM, injector, ISA; Supapă reglare ulei CVVT; Supapă închidere rezervor; Reglare variabilă admisie motor #1, #2. |
| STOP |
15A |
Comutator lumină de stop |
| W/DEF |
15A |
Releu dezgheț parbriz față |
| F/FOG |
15A |
Releu F/ FOG |
| FARO ANTERIORE (BASSO) |
15A |
Releu far (BASSO) |
| CLACSON |
15A |
Releu claxon;
Alternator; Releu sirenă. |
| A/CON |
10A |
Releu Climatizare |
| SNSR |
10A |
Senzor MAF;
ECM; SMATRA; Senzor poziție arbore motor. |
| DRL |
15A |
Modul control DRL |
Cutia de siguranțe în partea pasagerului
|
Nr |
Amp [A] |
Descriere |
| TAIL RH |
10A |
Lumină spate;
Conexiune lumină remorcă. |
| RR HTR |
30A |
Releu spate dezumidificator |
| HAZARD |
15A |
Releu de urgență;
comutator de urgență; ETACM; Comutator multifuncțional bord; Lumină spate Comb Lamp; Lumină principală; Lumină laterală; Conexiune lumină spate. |
| HTD
MIRROR |
15A |
Alimentare oglindă stânga/dreapta
Modul control climatizare |
| TAIL LH |
10A |
Lumină principală stânga,
lumină spate Combi stânga, lumină spate Combi stânga, lumină număr stânga/dreapta |
| ECU (B+) |
10A |
TCM, modul control immobilizator |
| P/OUTLET RR |
15A |
Priză alimentare spate |
| RR WIPER |
15A |
Bord, ETACM,
lumină portbagaj, lumină portbagaj, lumină încărcare, comutator hayon spate, releu ștergător spate, comutator multifuncțional, releu dezumidificator spate |
| START |
10A |
Releu alarmă antifurt,
modul control viteză motor, comutator cursă releu demaror, comutator blocare aprindere |
| AV |
10A |
Audio |
| P/OUTLET FR |
15A |
Priză alimentare față |
| OBD II |
10A |
Conector interfață date,
conector control universal |
| S/HTR |
15A |
Comutator încălzire scaun stânga/dreapta |
| C/LIGHTER |
15A |
Brichetă pentru țigări |
| AUDIO |
10A |
Comutator alimentare al oglindei exterioare,
ceas digital, sunet ETACM |
| ROOM LP |
10A |
Comutator de reamintire cheie,
bord, ETACM, lumini interioare, modul control climatizare, ceas digital, lumină portbagaj, lumină uși față stânga/dreapta, lumină hartă, lumină încărcare, comutator trapă |
|
S/ROOF & D/LOCK |
20A |
Controler trapă cu
blocare uși/releu de deblocare, |
| A/CON |
10A |
Modul control climatizare,
ETACM, releu ventilator, controler trapă, oglindă electrocromatică |
| IGN |
10A |
Releu principal lumină,
senzor AQS, modul control DRL, releu F/FOG |
| P/WDW -1 |
30A |
Geam față alimentare
Comutator stânga Geam spate alimentare Comutator stânga |
| P/WDW -2 |
30A |
Geam față alimentare
Comutator stânga/dreapta Geam spate alimentare Comutator dreapta |
| IG COIL |
20A |
Bobină de aprindere |
| T/SIG |
15A |
Comutator de urgență,
Senzor automat lumină și fotografie |
| A/BAG IND |
10A |
Bord |
| CLUSTER |
10A |
Bord, ETACM,
modul control immobilizer Rezistor excitație inițială, Alternator, Modul control DRL |
| B/UP |
10A |
Comutator lumini rezervă, comutator interval ax Trans |
| A/BAG |
15A |
Modul control Sistem airbag, modul PODS, modul PODS, lumină de avertizare |
| ABS |
10A |
Modul control Sistem antiblocare roți (ABS),
modul control ESP, senzor G., comutator TCS, comutator ESP, Senzor unghi de direcție |
| ECU |
10A |
Modul control immobilizer,
senzor viteză vehicul, ECM, TCM, Generator impulsuri „A”/„B”, modul cruise control, 4WD ECM, Comutator lumină de stop, comutator multifuncțional. |
KIA Sportage (2010-2015) – schema del fusibile
Anul producției: 2010, 2011, 2012, 2013, 2014, 2015.
Siguranță brichetă (priză de alimentare) în KIA Sportage (2010-2015) este siguranța 15 în cutia de siguranțe.

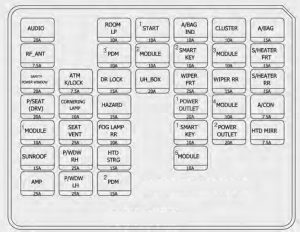

Cutia de siguranțe în compartimentul habitaclului
| Număr |
[A] |
Siguranță |
Descriere |
| F1 | 20 | AUDIO | Audio;
Unitate principală A/V și navigație; F13 10A (lampă interior). |
| F2 | 7.5 | RF ANT | Antena RF |
| F3 | 20 | SAFETY PAVDW | Modul fereastră alimentare de siguranță partea șoferului |
| F4 | 20 | P/SEAT (DRV) | Comutator manual scaun partea șoferului |
| F5 | 10 | MODULE 1 | Comutator CCS partea șoferului;
Conector bus date; Senzor parcare spate; Comutator alimentare oglindă exterioară. |
| F6 | 15 | SUNROOF | Motor trapă |
| F7 | 25 | AMP | AMP |
| F8 | 7.5 | ATM K/LOCK | Manetă cutie de viteze;
Bobină cilindrică. |
| F9 | 10 | CORNERING LAMP | – |
| F10 | 15 | SEAT VENT | Încălzire scaun partea șoferului și partea pasagerului |
| F11 | 25 | PAVDW RH | Comutator principal fereastră alimentare;
Comutator alimentare fereastră spate dreapta; Comutator alimentare fereastră partea pasagerului (stânga). |
| F12 | 25 | PAVDW LH | Comutator principal fereastră alimentare;
Comutator alimentare fereastră spate stânga; Comutator alimentare fereastră partea pasagerului (dreapta). |
| F13 | 10 | ROOM LP | Modul control climatizare;
Ceas digital; Cluster modul control IPS (IND.); Lampă portbagaj; Iluminare cheie aprindere și comutator avertizare uși; Lampă interior; Lampă siguranță pentru partea șoferului/pasagerului; Consolă sub plafon (comutator lumini de citit); BCM. |
| F14 | 10 | PDMB | Modul control inteligent chei;
Telecomandă cheie; Comutator butoane Start/Stop. |
| F15 | 15 | DR LOCK | Blocare uși/releu de deblocare;
Releu hayon spate. |
| F16 | 15 | HAZARD | BCM |
| F17 | 10 | FOG LP RR | Cutia de relee ICM (releu spate lampă proiectoare de ceață) |
| F18 | 15 | STRHTD | – |
| F19 | 25 | PDM | Modul control inteligent chei |
| F20 | 10 | START | Releu alarmă antifurt;
Modul control inteligent chei; Cutia de siguranțe și relee E/R (R4); Comutator interval măsurare. |
| F21 | 10 | MODULE 2 | Comutator lumini stop (GSL);
Indicator schimbare treaptă ATM; Modul control IPS (intrare ON/START); 4WD ECM; Comutator principal setare lumini; Actuator principal setare lumini; Modul control setare automată lumini principale. |
| F22 | 20 | UH BOX | Siguranțe și relee E/R (SIGURANȚĂ – F22, F23, F24, F25) |
| F23 | 10 | A/BAG IND | Cluster instrumente (IND.) |
| F24 | 10 | SMART KEY 2 | Modul control inteligent chei |
| F25 | 25 | WIPER FRT | Motorul ștergătorului față;
Comutator multifuncțional (ștergător); Cutia de siguranțe și relee E/R (R12 – ștergător față (LO) releu). |
| F26 | 20 | POWER OUTLET 1 | Priză alimentare față dreapta |
| F27 | 10 | SMART KEY 1 | Modul control chei inteligente;
BCM. |
| F28 | 10 | MODULE 5 | Ceas digital;
Audio; AMP; Unitate A/V și centrală navigație; Comutator alimentare oglindă exterioară. |
| F29 | 10 | CLUSTER | Cluster instrumente (IND.);
Alternator; Lampă spate; BCM; Ceas digital; Modul control climatizare; Comutator încălzire scaun partea șoferului/pasagerului; Modul control CCS șofer; Unitate principală A/V și navigație. |
| F30 | 10 | IG2 | Modul control chei inteligente;
BCM; Modul control IPS. |
| F31 | 15 | WIPER RR | Cutia releelor ICM (releu spate ștergător);
Motor ștergător spate; Comutator multifuncțional (ștergător). |
| F32 | 10 | MODULE 4 | Modul control climatizare;
Ionizator cluster; Motor trapă; Oglindă electrocromatică; Cutie pentru combustibil (RLY.2,3 – relee încălzitor PTC #2,#3); Cutia de siguranțe și relee E/R (R1 – releu ventilator). |
| F33 | 20 | POWER OUTLET 2 | Priză alimentare față și brichetă stânga;
Priză alimentare spate. |
| F34 | 15 | AIR BAG | Modul control SRS |
| F35 | 15 | S/HEATER FRT | Comutator încălzire scaun partea șoferului/pasagerului |
| F36 | 15 | S/HEATER RR | Scaun spate – comutator încălzire |
| F37 | 7.5 | A/CON | Modul control climatizare (Auto) |
| F38 | 7.5 | HTD MIRR | Oglindă exterioară alimentare partea șoferului/pasagerului;
Modul control climatizare. |
| Relee | |||
| R1 | Releu hayon spate | ||
| R2 | Releu alarmă antifurt | ||
| R3 | Blocare uși/releu de deblocare | ||
| R4 | Releu geam alimentare | ||

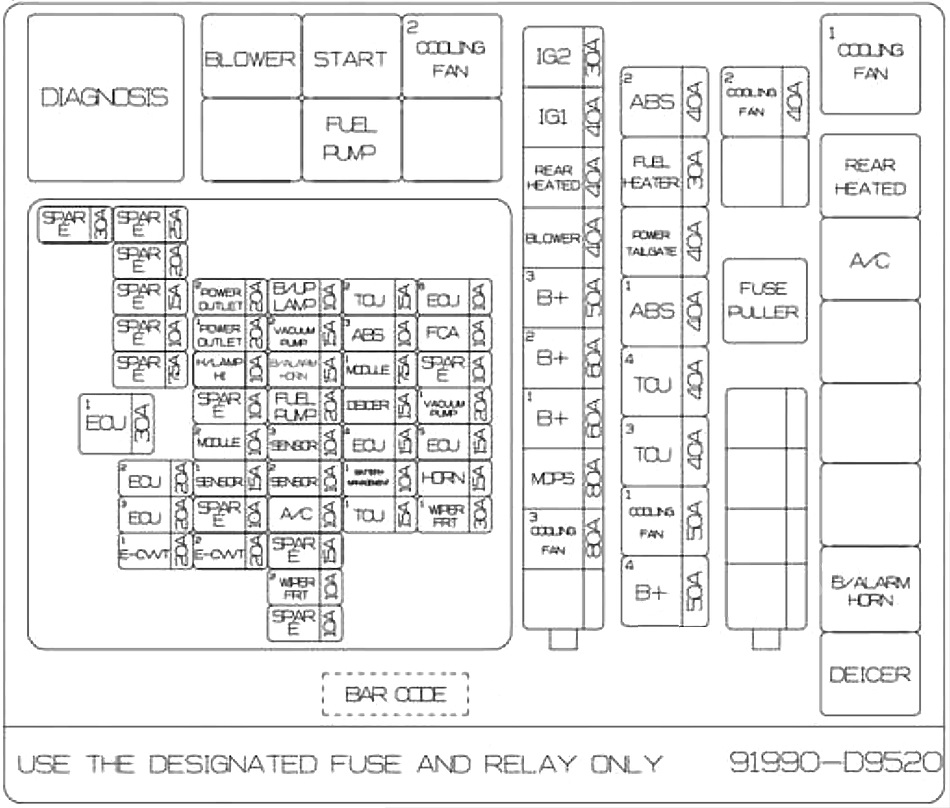

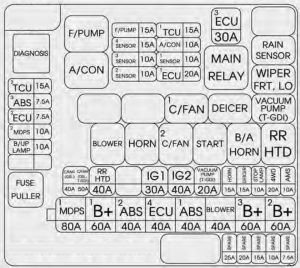

Cutia de siguranțe a compartimentului motor
| Nr |
Amp [A] |
Nome | Descriere |
| F1 | 80 | MDPS | Unitate MDPS |
| F2 | 60 | B+1 | Cutia de conexiune l/P (siguranță-F15 /F16/F17/F19;
Modul control IPS-IPS 4 /IPS 5 /IPS 6 /IPS 7). |
| F3 | 40 | ABS 2 | Modul control ESP;
Modul control ABS; Conector control universal. |
| F4 | 40 | EMS | Cutia EMS (siguranță – F1 /F2/F3/F6) |
| F5 | 40 | ABS 1 | Modul control ESP;
Modul control ABS. |
| F6 | 40 | BLOWER | R1 (releu motor ventilator) |
| F7 | 60 | B+3 | Cutia de conexiune l/P
(siguranță – F3/F4/F8/F8/F9/F10/F13/F14, conector alimentare – F1 /F2) |
| F8 | 60 | B+2 | Cutia de conexiune l/P
(releu fereastră alimentare, siguranță – F5 /F6 /F7, modul control IPS – IPS 0 /IPS 1 /IPS 2 /IPS 3/IPS 8). |
| F9 | 40 | COOUNG FAN | R3 (Releu ventilator răcire (jos));
RLY 9 (Releu ventilator răcire (sus)). |
| F10 | 40 | REAR HEATED | RLY 6 (releu dezumidificator scaun spate) |
| F12 | 30 | IG1 | Senzor Smart Key:
Comutator aprindere; Cu cheie inteligentă: Cutia relee PDM (IGN1 Cutia relee). |
| F13 | 40 | IG2 | RLY 4 (Releu demaror),
Fără Smart Key: Comutator aprindere; Cu cheie inteligentă: Cutia relee PDM (IGN2 Cutia relee). |
| F14 | 20 | SUB F/PUMP | F4NA: RLY 11 (releu pompă combustibil secundară) |
| F15 | 15 | HORN | RLY 2 (releu claxon);
RLY 5 (releu alarmă antifurt). |
| F16 | 15 | DEICER | Neutilizat |
| F17 | 10 | STOP LAMP | Comutator lumină de stop;
Modul control inteligent cheie; Modul electronic semnal stop. |
| F18 | 20 | 4WD | 4WD ECM |
| F19 | 10 | AMS | Neutilizat |
| F21 | 10 | B/UP LAMP | Comutator lampă marșarier;
Lampă spate combinată (ieșire) stânga și dreapta; Oglindă cromată electronică; Unitate principală audio; Unitate principală AN și navigație. |
| F22 | 10 | MDPS2 | Unitate MDPS |
| F23 | 7.5 | ECU 2 | PCM/ECM, G4KE:
Arc ceas (control de la distanță); Senzor debit masic aer. |
| F24 | 7.5 | ABS | Modul control ESP;
Modul control ABS; Comutator universal; Senzor unghi direcție; Conector control universal; Cutia pentru combustibil (R4 – releu încălzitor filtru combustibil); Modul releu gaz; Senzor avertizare filtru combustibil. |
| F25 | 15 | TCU2 | Comutator interval funcționare axă |
| Relee | |||
| R1 | Releu ventilator | ||
| R2 | Releu claxon | ||
| R3 | Releu ventilator răcire (jos) | ||
| R4 | Releu demaror | ||
| R5 | Releu alarmă antifurt | ||
| R6 | Releu dezumidificator scaun spate | ||
| R7 | – | ||
| R8 | – | ||
| R9 | Releu ventilator răcire (sus) | ||
| R10 | Releu dezumidificator față ștergător parbriz | ||
| R11 | Releu ATM P/N | ||
| R12 | Releu ștergător (jos) | ||
| R13 | Releu ștergătoare (senzor ploaie) | ||
| R14 | |||
Cutia EMS (cutia de siguranțe din compartiment motor)
| Nr |
Amp [A] |
Nome | Descriere |
| F1 | 30 | ECU | R1 (releu control motor) |
| F2 | 15 | TCU 1 | D4HA, G4FD:
TCM; G4KD, D4FD, G4KE: PCM; G4NA, F4NA: PCM (Cutie automată); ECM (M/T). |
| F3 | 10 | A/CON | R3 (releu A/C) |
| F4 | 10 | SENSOR 1 | G4KD, G4KE, F4NA:
Modul imobilizator; Senzor poziție arbore motor; Senzor poziție arbore cu came #1/2; Supapă control ulei #1/2; Supapă electromagnetică reglare spălare rezervoare; Supapă electromagnetică lungime variabilă supapă distribuție; D4HA: supapă electromagnetică bypass EGR răcitor; cutia de siguranțe pentru combustibil (RLY. 1 – releu PTC #1); actuator electric VGT E/R cutia de siguranțe și relee (RLY. 3 – Releu ventilator răcire (jos), RLY. 9 – Releu ventilator răcire (sus)); Senzor nivel ulei; G4NA: Modul imobilizator; Senzor poziție arbore cu came #1/2; Injector #1/2/3/4; D4FD, G4FD: Modul imobilizator; Supapă control ulei #1/2; Supapă electromagnetică reglare spălare rezervoare; Supapă admisie variabilă. |
| F5 | 20 | ECU 1 | G4KD, G4KE, F4NA, G4NA, D4FD, G4FD:
Bobine de aprindere #1/2/3/4; Condensator; D4HA: ECM. |
| F6 | 15 | POMPA CARBURANTE | R2 (releu pompă combustibil) |
| F7 | 15 | SENSOR 4 | G4KD, G4KE, G4NA:
R2 (releu pompă combustibil); Senzor de oxigen sus/jos; Siguranță E/R și cutia de siguranțe (R3 – releu ventilator răcire (jos), R9 – releu ventilator răcire (sus)); D4HA: Modul imobilizator; Supapă reglare presiune bară; Supapă reglare presiune combustibil; RLY. 2 (releu pompă combustibil); F4NA: RLY. 2 (releu pompă combustibil); Senzor de oxigen sus/jos; ECM(M/T); cutia de siguranțe și relee E/R (RLY. 3 – Releu ventilator răcire (jos), RLY. 9 – Releu ventilator răcire (sus), RLY. 11 – Releu pompă combustibil secundară); Supapă electromagnetică pornire la rece; D4FD, G4FD: RLY. 2 (releu pompă combustibil); PCM; Senzor de oxigen sus/jos; Siguranță E/R și cutia de siguranțe (RLY. 3 – Releu ventilator răcire (jos), RLY. 9 – Releu ventilator răcire (sus)). |
| F8 | 10 | SENSOR 3 | G4KD, G4KD, G4KE, F4NA: :
R3 (releu A/C); Injector #1/2/3/4; D4HA: RLY. 3 (releu A/C); Senzor poziție arbore motor; Senzor lambda; G4NA: RLY. 3 (releu climatizare); Supapă control ulei #1/2; Supapă electromagnetică reglare spălare rezervoare; Supapă electromagnetică debit variabil. |
| F9 | 10 | SENSOR 2 | G4FD, G4KD, D4FD, G4KE, G4NA, F4NA: – –
D4HA: Comutator lampă stop. |
| Relee | |||
| R1 | Releu control motor | ||
| R2 | Releu pompă combustibil | ||
| R3 | Releu climatizare | ||
Panou cutia de siguranțe din compartiment motor (doar motor Diesel)
| Nr |
Amp [A] |
Descriere |
| F1 | 50 | Releu PTC #1 |
| F2 | 50 | Releu PTC #2 |
| F3 | 50 | Releu PTC #3 |
| F4 | 30 | Releu încălzire filtru combustibil |
| F5 | 80 | Modul releu gaz |
| Releu | ||
| R1 | Releu PTC #1 | |
| R2 | Releu PTC #2 | |
| R3 | Releu PTC #3 | |
| R4 | Releu încălzire filtru combustibil | |
KIA Sportage (2014-2016) – schema del fusibile
Anul producției: 2014, 2015, 2016.
Siguranță brichetă (priză de alimentare) în KIA Sportage (2014-2016) este siguranța POWER OUTLET 2 în panoul cutia de siguranțe.
Cruscotto
| Nume (engl.) | Amp [A] | Descriere |
| POWER
CONNECTOR |
20 | Audio |
| 7,5 | Receptor RF | |
| A/BAG | 15 | Modul control SRS;
Senzor detectare pasageri; Lampa avertizare; Lampa SBR. |
| S/HEATER
FRT |
15 | Comutator încălzire
scaun partea șoferului/partea pasagerului |
| S/HEATER
RR |
15 | Încălzitor scaun spate LH/RH |
| A/CON | 7,5 | Modul control climatizare (automată) |
| HTD
MIRR |
7,5 | Modul control climatizare;
Alimentare oglindă exterioară partea șoferului/partea pasagerului |
| CLUSTER | 10 | Comutator încălzire scaun
partea șoferului/partea pasagerului; Modul control CCS șofer; Grup instrumente; Modul monitorizare presiune pneuri; Audio; Alternator; BCM, Modul control climatizare; Martor control și lampă SBR |
| IG2 A | 10 | BCM;
Modul control Smart Key; Modul control IPS (IG2). |
| WIPPER
RR |
15 | Motor ștergător spate;
Comutator multifuncțional (ștergător); Modul releu ICM (releu ștergător spate). |
| IG2 B | 10 | Ionizator cluster;
Modul control climatizare; Senzor ploaie; Motor trapă; Oglindă electrocromatică; Panou cutia de siguranțe și relee E/R (releu ventilator). |
| POWER
OUTLET 2 |
20 | Priză alimentare spate;
Priză alimentare față LH; Brichetă față. |
| A / BAG IND | 10 | Grup indicatori airbag. |
| SMART
KEY 2 |
10 | Modul control Smart Key |
| WIPER
FRT |
25 | Motor ștergătoare față;
Comutator multifuncțional (ștergător); Panou cutia de siguranțe și relee E/R (releu ștergătoare față (jos), releu ștergătoare (senzor ploaie)). |
| POWER
OUTLET 1 |
15 | Priză alimentare față RH |
| SMART
KEY 1 |
10 | BCM;
Modul control Smart Key. |
| ACC | 10 | Audio, amplificator;
Modul control trapă; Comutator oglindă exterioară. |
| START | 10 | Releu alarmă antifurt
(cu alarmă antifurt); Panou cutia de siguranțe și relee E/R (releu de pornire: fără alarmă antifurt și cheie inteligentă), Modul control cheie inteligentă (fără alarmă antifurt și cheie inteligentă). |
| MODULE
IG1 |
10 | Modul control EPS;
Manetă schimbător Cutie automată ILL.; 4WD ECM; Comutator lumină de stop; Modul control IPS (IG1). |
| UH_BOX | 20 | Panou cutia de siguranțe și relee E/R
(ECU 2 7,5 A, Sistem antiblocare roți (ABS) 7,5 A, TCU 2 7,5 A) |
| ROOM LP | 10 | BCM;
Lampă hartă; Lampă interior; Lampă de bun venit partea șoferului/partea pasagerului; Oglindă electrocrhomatică; Lampă portbagaj; cheie aprindere ILL. ; Comutator avertizare uși; Modul monitorizare presiune pneuri; Grup semnalizatoare (MCU, IND.); Modul control climatizare; Modul control IPS (B +). |
| PDM B | 10 | Comutator buton Start/Stop;
Suport FOB; Modul control Smart Key. |
| DR LOCK | 15 | Releu blocare uși;
Releu deblocare uși; Releu hayon; Modul releu ICM (releu deblocare două ture). |
| HAZARD | 15 | BCM |
| FOG LP RR | 10 | – |
| PDM A | 25 | Modul control Smart Key |
| ATM
K/LOCK |
7,5 | Manetă schimbător Cutie automată;
Electromagnet cheie. |
| CORNERING
LAMP |
10 | – |
| SEAT VENT | 15 | Încălzitor scaun partea șoferului CCS |
| P/WDW RH | 25 | Comutator principal ridicare geam;
Comutator ridicare geam pasager; Comutator ridicare geam spate dreapta. |
| P/WDW LH | 25 | Comutator ridicare geam spate stânga;
Comutator principal ridicare geam. |
| SAFETY
POWER WINDOW |
20 | Modul fereastră de siguranță electrică
șofer |
| P / SEAT
(DRV) |
20 | Comutator manual scaun partea șoferului |
| MODULE B+ | 10 | Conector multifuncțional control;
Conector date; Comutator CCS șofer; Buzzer asistent parcare spate. |
| SUNROOF | 15 | Motor trapă;
Modul control trapă |
| AMP | 25 | Amplificator |
| HTD_STRG | 15 | Volan încălzit |
Panou cutia de siguranțe compartiment motor
| Nome (ingl.) | Amp [A] | Descriere | |
| MULTI FUSE | MDPS | 80 | Modul control EPS |
| B + 1 | 60 | Panou conexiune I/P
(PDM A 25A, DR LOCK 15A, HAZARD 15A, IPS 4 ~ 7) |
|
| ABS 2 | 40 | Modul ESC | |
| EMS | 40 | Cutia EMS
(TCU 1 15A, ECU 30A, A/CON 10A, F/PUMP 15A). |
|
| ABS 1 | 40 | Modul ESC | |
| BLOWER | 40 | Releu ventilator | |
| B + 3 | 60 | Panou conexiune I/P
(P/SEAT (DRV) 20A, PDM B 10A, ATM K/LOCK 7,5A, SEAT VENT 15A); Conector alimentare (AUDIO 20A, RF_ANT 7,5A), STANZA LP 10A) |
|
| B + 2 | 60 | Panou conexiune I/P
(releu geamuri electrice, TRAPĂ 15A, AMP 25A, MODUL B + 10A, IPS 0 ~ 3, IPS 8 ~ 10) |
|
| FUSE | C/FAN
(motor MPI) |
40 | Releu ventilator răcire (înalt);
Releu ventilator răcire (jos). |
| C/FAN
(motor T-GDI) |
50 | Releu ventilator răcire (înalt);
Releu ventilator răcire (jos) |
|
| RR HTD | 40 | Releu dezghețare scaun spate | |
| IG 1 | 30 | Cutia relee PDM
(releu IGN1 / ACC: cu cheie inteligentă); Aprindere (fără cheie inteligentă) |
| IG 2 | 40 | Cutia relee PDM
(releu IGN2: cu cheie inteligentă); Aprindere (fără cheie inteligentă). |
| HORN | 15 | Releu claxon |
| DEICER | 15 | Releu dezghețare ștergător parbriz față |
| STOP LP | 10 | Comutator lampă stop;
Modul control cheie inteligentă; Modul releu ICM (releu DBC). |
| 4WD | 20 | 4WD ECM |
| AMS | 10 | Senzor baterie |
| TCU 2 (motore MPI) | 7,5 | Comutator gamă cutie |
| TCU 2 (motore T-GDI) | 7,5 | Comutator gamă cutie;
Comutator gol; Releu pompă gol. |
| ABS | 7,5 | Modul ESC;
Modul releu ICM (releu DBC); Comutator multifuncțional. |
| ECU 2 | 7,5 | Releu P / N ATM, PCM;
Comutator multifuncțional (control de la distanță). |
| V_PUMP (motore T-GDI) | 20 | Releu pompă gol |
Panou principal siguranțe compartiment motor (Cutia EMS)
| Nome (ingl.) | Amp[A] | Descriere |
| F / PUMP | 15 | Releu pompă combustibil |
| SENSOR 4 | 15 | Releu pompă combustibil;
PCM; Senzor de oxigen (înalt)/(jos); Panou cutia de siguranțe și relee E/R (releu ventilator răcire). |
| SENSOR 3 | 10 | Releu A/CON;
Injector # 1 ~ # 4. |
| SENSOR 2 | 10 | – |
| TCU 1 | 15 | PCM |
| A / CON | 10 | Releu A / CON |
| SENSOR 1 (motore MPI) | 10 | Modul imobilizator;
Senzor poziție arbore motor; Senzor poziție arbore cu came # 1 / # 2; Supapă control ulei # 1 / # 2; Supapă electromagnetică control golire rezervor; Supapă electromagnetică cu debit variabil; Supapă închidere rezervor. |
| SENSOR 1 (motore T-GDI) | 10 | Modul imobilizator;
Senzor poziție arbore motor; Senzor poziție arbore cu came # 1 / # 2; Supapă control ulei # 1 / # 2; Supapă electromagnetică control golire rezervor; Supapă electromagnetică cu debit variabil; Supapă închidere rezervor; RCV. |
| ECU 1 | 20 | Bobine de aprindere # 1 ~ # 4;
Condensator. |
| ECU | 30 | Releu control motor |
Kia Sportage – schema cutiei de siguranțe
Anul producției: 2020.
Siguranță brichetă (priză de alimentare) în Kia Sportage este siguranța 8 (20A) în cutia de siguranțe din habitaclu.
Panou instrumente
Atribuirea siguranțelor în bord (2020)
| Nume | Amperi [A] | Descriere |
|---|---|---|
| Nume | Amperi [A] | Descriere |
| MDPS | 7,5A | Unitate MDPS |
| MODULE 2 | 10 A | Ventilator răcire |
| SMART KEY 1 | 10 A | Modul control inteligent al cheii;
Modul immobilizator. |
| A/BAG IND | 7,5A | Instrument Cluster; Audio Manual A / C: Comutator lumini de urgență; Audio Auto A / C: Modul control A / C; Navigație: Centru Față Lampă. |
| MODULE 4 | 10 A | Comutator consolă;
Radar detectare unghi mort stânga și dreapta; AWD ECM; BCM; Modul control avertizare părăsire bandă. |
| AIR BAG | 15A | Modul control SRS;
Modul detectare pasager pe scaunul pasagerului. |
| START | 7,5A | Fără cheie inteligentă și IMMO.:
Cutia de relee ICM (releu alarmă antifurt); Comutator aprindere cu cheie inteligentă/IMMO.: Comutator interval transmisie; ECM; Modul control cheie inteligentă. |
| MODULE 3 | 10 A | Modul control încălzire scaune față și spate;
Manetă cutie automată ATM ILL.; Modul control ventilare scaun față; Unitate principală A/V și navigație; Oglindă electrocrómatică; Audio; Modul control climatizare; Conector control universal; Modul iluminare față adaptativă; Comutator Crash Pad; Comutator consolă |
| CLUSTER | 10 A | Cluster instrumente |
| MODULE 9 | 20A | Bloc PCB (Siguranță – ABS 3, POMPĂ GOL 2, ECU 6, AEB, TCU 2, MODUL) |
| HEATED STEERING | 15A | BCM |
| MODULE 6 | 7,5A | Modul control încălzire scaune față și spate;
Modul control scaune față ventilate. |
| MODULE 5 | 10 A | BCM;
Modul control inteligent al cheilor. |
| A/C 2 | 7,5A | Modul control climatizare |
| MODULE 1 | 10 A | BCM;
Manetă cutie automată ATM. |
| P/ WINDOW LH | 25A | Comutator principal geam electric |
| A/C 1 | 7,5A | Modul control climatizare;
Ionizator cluster; Bloc conector E/R (releu ventilator). |
| WIPER RR | 15A | Motor ștergător spate;
Cutia de relee ICM (releu ștergător spate). |
| WASHER | 15A | Comutator multifuncțional |
| SMART KEY 3 | 10 A | Fără cheie inteligentă:
Modul immobilizator; Cu cheie inteligentă: Modul control cheie inteligentă; Buton Start/Stop. |
| STOP LAMP | 7,5A | Modul control inteligent al cheii;
Comutator lumină de stop. |
| Nume | Amperi [A] | Descriere |
|---|---|---|
| P/WINDOW RH | 25A | Comutator principal de alimentare al geamului;
Comutator geam alimentare partea pasagerului |
| MEMORY | 10 A | Set de semnalizatoare;
BCM; Cutia de relee ICM (releu de pliere/deschidere a oglinzilor exterioare); Oglindă electrocrómatică; Modul control climatizare; Comutator consolă; Comutator airbag. |
| SUN ROOF 1 | 20A | Trapă panoramică |
| TAIL GATE OPEN | 10 A | Releu portbagaj spate |
| INTERIOR LAMP | 10 A | Cheie aprindere III. și comutator avertizare uși;
Lampă interior; Lampă plafon consolă; Lampă față parasolar; Lampă personală spate stânga și dreapta; Lampă portbagaj; Lampă compartiment torpedou; Încărcător wireless. |
| SMART KEY 2 | 15A | Modul control inteligent chei |
| ACC | 10 A | Încărcător USB spate;
Amplificator; Comutator alimentare oglindă exterioară; Bloc PCB (releu priză alimentare); Modul control cheie inteligentă; Unitate principală audio; Audio-video și navigație; BCM; Încărcător wireless. |
| MULTIMEDIA | 15A | Unitate principală audio;
Audio-video și navigație; Încărcător USB spate. |
| S/HEATER DRV/PASS | 20A | Modul control încălzire scaune față;
Modul control ventilare scaune față. |
| SUN ROOF 2 | 20A | Trapă panoramică |
| P/SEAT (PASS) | 30A | Comutator manual scaun partea pasagerului |
| MODULE 8 | 7,5A | Electromagnet cheie;
Modul diagnostic bord. |
| POWER OUTLET | 20A | Priză alimentare față nr. 1 (brichetă față) |
| S/HEATER REAR | 20A | Modul control încălzire scaune spate |
| DOOR LOCK | 20A | Releu blocare și deblocare uși |
| 4WD | 20A | AWD ECM |
| MODULE 7 | 10 A | Comutator de urgență;
Mâner exterior cheie inteligentă șofer și pasager; Senzor AEB. |
| AMP | 25A | AMP |
| SAFETY P/ WINDOW (DRV) | 25A | Modul fereastră de siguranță scaun partea șoferului |
| HEATED MIRROR | 10 A | Alimentare oglindă exterioară partea șoferului și pasagerului;
Modul control climatizare. |
| P/SEAT (DRV) | 30A | Comutator manual scaun partea șoferului |
| MODULE 10 | 10 A | BCM |
| SAFETY P/WINDOW (PASS) | 25A | Modul fereastră de siguranță scaun partea pasagerului |
Compartiment motor
Asignarea siguranțelor în compartimentul motor (2020)
| Nume | Amperi [A] | Descriere |
|---|---|---|
| Nume | Amperi [A] | Descriere |
| COOLING FAN 3 | 80A | Motor ventilator răcire |
| MDPS | 80A | Unitate MDPS |
| B+1 | 60A | Bloc Smart Junction (IPS 2 (5CH), IPS 3 (2CH), IPS 4 (2CH), IPS 5 (2CH), IPS 6 (1CH), Siguranță -AMP), Modul 10 |
| B+2 | 60A | Bloc Smart Junction (IPS 1 (5CH);
Siguranță – MODUL 7, SMART KEY 2, SMART KEY 3, LUMINĂ DE STOP). |
| B+3 | 50A | Bloc Smart Junction (Siguranță – Trapă 1, Trapă 2, S/HEATER DRV/PASS, S/HEATER SPATE, SIGURANȚĂ P/GEAM, Releu fereastră alimentare) |
| BLOWER | 40A | Releu ventilator |
| REAR HEATED | 40A | Releu încălzire spate |
| IG1 | 40A | Fără cheie inteligentă:
Comutator aprindere cu cheie inteligentă: bloc PCB (releu PDM (IG1)/PDM (ACC) |
| IG2 | 30A | Releu demaror, fără cheie inteligentă:
comutator aprindere; cu cheie inteligentă: bloc PCB (releu PDM (IG2)). |
| B+4 | 50A | Bloc conexiune inteligentă (siguranță – AWD, P/SCAUN (DRV), P/SCAUN (PASS), PORTIERĂ SPATE DESCHISĂ, BLOCARE UȘI, releu dispozitiv deblocare automată curent pierdut), modul 8 |
| COOLING FAN 1 | 50A | Releu ventilator răcire 1 |
| ABS 1 | 40A | Modul control ESC;
Conector control universal. |
| POWER LIFTGATE | 40A | Modul Power Liftgate |
| ABS 2 | 40A | Modul ESC |
| COOLING FAN 2 | 40A | Releu ventilator răcire 1 |
| WIPER FRT 2 | 10 A | BCM |
| E-CVVT 2 | 20A | PCM |
| E-CVVT 1 | 20A | PCM |
| WIPER FRT 1 | 30A | Fără cheie inteligentă:
comutator aprindere cu cheie inteligentă: releu PDM (IG2) |
| TCU 1 | 15A | PCM |
| A/C | 10 A | Releu unitate control aer |
| ECU 3 | 20A | PCM |
| HORN | 15A | Releu claxon |
| BATTERY MANAGEMENT | 10 A | Senzor baterie |
| SENSOR 2 | 10 A | Supapă control ulei;
Supapă electrovalvă control debit; Supapă electrovalvă debit variabil; Supapă electrovalvă control RCV. |
| SENSOR 1 | 15A | Senzor de oxigen (înalt/scăzut) |
| ECU 2 | 20A | Bobine de aprindere #1/#2/#3/#4 |
| Nume | Amperi [A] | Descriere |
|---|---|---|
| ECU 4 | 15A | PCM |
| SENSOR 3 | 10 A | Bloc conector E/R (releu ventilator răcire 1), supapă închidere rezervor, bloc conector E/R (modul control aer |
| MODULE 2 | 10 A | Bloc conector E/R (releu pompă combustibil) |
| VACUUM PUMP 1 | 20A | Pompă gol |
| DEICER | 15A | Bloc conexiune E/R (releu dezghețător) |
| FUEL PUMP | 20A | Releu pompă combustibil |
| MODULE 1 | 7,5A | Comutator lampă lumină de stop |
| B/ALARM HORN | 15A | Bloc conector E/R (releu claxon B/alarmă) |
| H/LAMP HI | 10 A | Releu H/LP cu funcție Bl |
| FCA | 10 A | Senzor asistență prevenire coliziuni față (FCA) |
| ABS 3 | 10 A | Modul ESC |
| VACUUM PUMP 2 | 15A | Pompă gol, comutator gol |
| POWER OUTLET 1 | 20A | Priză alimentare față nr. 2 |
| ECU 6 | 10 A | PCM |
| TCU 2 | 15A | Comutator interval transmisie |
| B/UP LAMP | 10 A | Lampă bara spate stânga și dreapta;
Oglindă electrocrormatică. |
| POWER OUTLET 2 | 20A | Priză alimentare spate |
| ECU 1 | 30A | Releu control motor |
| Nume releu | Tip | |
| Releu ventilator răcire 1 | MINI | |
| Releu dezghețător spate | MICRO | |
| Releu climatizare | MICRO | |
| Releu claxon B/Alarmă | MICRO | |
| Releu dezghețător | MICRO | |
| Releu ventilator răcire 2 | MICRO | |
| Releu demaror | MICRO | |
| Releu ventilator | MICRO | |
| Releu pompă combustibil | MICRO |
Capacul bornelor bateriei (siguranță principală)
