KIA Cadenza VG (2011-2016) – cutia de siguranțe
KIA Cadenza VG (2011-2016) – schema cutiei de siguranțe
Anul producției: 2011, 2012, 2013, 2014, 2015, 2016.
Siguranță brichetă (priză de alimentare) în KIA Sportage 3 (SL) (2010-2015) este siguranța CIGAR în cutia de siguranțe

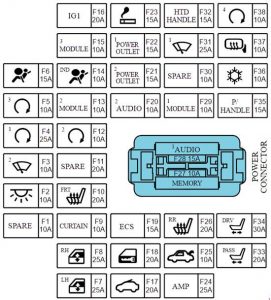

Panou siguranțe bord (2011)
| No. | ZA | Siguranță | Circuit protejat |
| F1 | 10 | – | – |
| F2 | 10 | CAMERĂ SX | Cutia relee ICM (releu de deconectare automată a lămpii în habitaclu) |
| F3 | 10 | ȘTERGĂTOR 2 | IPM (comutator spălător parbriz), comutator multifuncțional (ștergător) motor spălător parbriz |
| F4 | 25 | PDM 1 | PDM |
| F5 | 10 | PDM 3 | PDM, modul control inteligent cheie |
| F6 | 15 | BAGAJ | Modul control SRS |
| F7 | 25 | P / WDW SX | Modul geam securitate șofer Lumină atmosferă ușă spate SX Lumină atmosferă ușă șofer, comutator geam electric spate SX |
| F8 | 25 | P / WDW DX | Modul ușă partea pasagerului. Lumină atmosferă ușă partea pasagerului Lumină atmosferă ușă spate DX, comutator geam electric spate DX |
| F9 | 10 | PERDEA | Modul ușă șofer/pasager, modul perdea spate |
| F10 | 20 | S / H ÎNCĂLZITOR FRT | Modul control CCS șofer/pasager Modul încălzire scaun șofer/pasager |
| F11 | 20 | – | – |
| F12 | 10 | PDM 2 | Suport FOB, PDM, comutator buton Start Stop modul Smart Key Control |
| F13 | 10 | MODUL 2 | Iluminare manetă cutie bancomat, comutator multifuncțional bord (telecomandă), modul înclinabil și telescopic, actuator dispozitiv nivelare faruri SX/DX, modul nivelare automată faruri Modul control IMS, comutator dispozitiv nivelare faruri comutator CCS față, comutator încălzire scaune față Modul control CCS șofer/pasager Modul încălzire scaun șofer/pasager Modul încălzire scaune spate SX/DX, comutator încălzire scaun spate Modul ușă șofer/pasager, oglindă electrocrómatică Modul cameră LDWS, lampă de curtoazie (tip Deluxe) |
| F14 | 10 | A / BAG IND | Bord (Sistem airbag IND.) |
| F15 | 10 | MODUL 3 | Modul control Sistem antiblocare roți (ABS), modul control ESP, senzor înclinare comutator ESP, senzor unghi de direcție |
| F 16 | 20 | IG 1 | Cutia de siguranțe și relee E / R (siguranță – F10, F11, F12) |
| F17 | 20 | TRAPĂ | Trapă panoramică |
| F18 | 20 | DR ÎNCUIETORI | Modul ușă șofer |
| F19 | 15 | ECS | Cutia releu ICM (releu lumini spate anti-ceață) |
| F20 | 10 | AUDIO 2 | Audio, monitor audio, amplificator, întrerupător lampă consolă plafon PDM, modul control inteligent cheie |
| F21 | 15 | IEȘIRE ALIMENTARE 2 | Priză alimentare consolă |
| F22 | 15 | IEȘIRE ALIMENTARE 1 | (Nu este utilizat) |
| F23 | 15 | C / BRICHETĂ | Brichetă față |
| F24 | 25 | AMP | Amp |
| F25 | 10 | PORTBAGAJ | Releu capac portbagaj, întrerupător principal portbagaj, întrerupător ușă alimentare motor capac portbagaj |
| F26 | 20 | S / H ÎNCĂLZIRE SCĂUN SPATE | Modul încălzire scaune spate SX/DX |
| F27 | 10 | MEMORIE CONEXIUNE ALIMENTARE | Lumina picior șofer/pasager, conector interfață date Auto lumină și senzor foto, bord (MICOM, IND.) Modul cortină spate, întrerupător avertizare ușă Lumină decorativă SX/DX/centru, modul înclinare și telescopic Modul control climatizare, lampă întâlnire (Tip Deluxe) Lumină protecție zgârieturi ușă șofer/pasager, Modul control IMS Lumină ușă șofer/pasager, Modul ușă șofer/pasager Receptor radio, Lumină iluminare portbagaj |
| F28 | 15 | CONEXIUNE ALIMENTARE AUDIO 1 | Audio, monitor audio |
| F29 | 10 | MODUL 1 | PDM, modul cortină spate, trapă panoramică cu senzor ploaie, cutia releu ICM (releu spălător faruri) |
| F30 | 10 | – | – |
| F31 | 25 | ȘTERGĂTOR 1 | Motor ștergător față, întrerupător multifuncțional (ștergător) Cutia de siguranțe și relee E / R (RLY. 11. RLY. 12) |
| F32 | 15 | SUPORT HTD | Volan încălzit |
| F33 | 20 | P / SCAUN PAS | Întrerupător manual pasager |
| F34 | 30 | P / SCAUN ȘOFER | Întrerupător suport lombar șofer, întrerupător extensie pernă șofer Întrerupător manual șofer, modul control IMS |
| F35 | 15 | P / SUPORT | Electromagnet cheie, modul înclinabil și telescopic, întrerupător mod sport |
| F36 | 10 | A / CON | Modul control climatizare, ionizator, cutia de siguranțe și relee E / R (RLY.14) |
| F37 | 10 | HTD MRR | Oglindă exterioară alimentată șofer/pasager, modul control climatizare |
| F38 | 10 | START | [Fără Smart Key] Întrerupător aprindere, releu alarmă antifurt E / R Cutia de siguranțe și relee (RLY. 3-G4KE, RLY 6-G6DC) [Cu cheie inteligentă] PDM, cutia de siguranțe și relee E / R (RLY 6) |

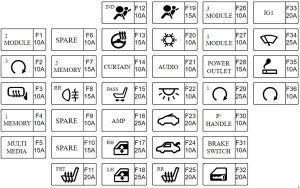

Panou cutia de siguranțe bord (2012-2016)
| Nr. | ZA | Circuit protejat |
| F1 | 10 | Modul înclinare și telescopic, bord, indicator levier cutie ATM, modul încălzire scaun șofer/partea pasagerului, modul încălzire scaune spate stânga/dreapta, modul control IMS, senzor spate asistență parcare stânga/dreapta, senzor spate asistență parcare stânga/dreapta (centru), AMP, întrerupător consolă, senzor față asistență parcare stânga/dreapta (central), modul ușă șofer/partea pasagerului, modul cameră LDWS, oglindă electrocromatică, lampă de cortizie, modul MTS, modul control CCS șofer/partea pasagerului, întrerupător dispozitiv nivelare faruri, Modul nivelare automată faruri principale, senzor față asistență parcare stânga/dreapta, conector control multifuncțional, modul control climatizare, modul iluminare față adaptivă, far față stânga/dreapta Actuator dispozitiv nivelare far stânga/dreapta |
| F2 | 10 | Modul Smart Key Control |
| F3 | 10 | Oglindă exterioară alimentată șofer, oglindă exterioară alimentată pasager, modul control climatizare |
| F4 | 10 | Senzor automat lumină și foto, conector interfață date, lampă picior șofer/partea pasagerului, bord, ceas analogic, modul cortină spate, modul control climatizare, lampă de cortizie, modul ușă șofer/partea pasagerului, modul monitorizare presiune pneuri |
| F5 | 15 | Modul MTS, unitate principală audio, A / V și navigație, monitor față |
| F6 | 10 | – |
| F7 | 15 | Receptor RF |
| F8 | 15 | Cutia relee ICM (releu lumini spate anti-ceață) |
| F9 | 10 | – |
| F10 | 15 | – |
| F11 | 20 | Modul încălzire scaun șofer/partea pasagerului, modul control CCS șofer/partea pasagerului, grup scaun touch |
| F12 | 10 | Cluster instrumente |
| F13 | 15 | Ceas de primăvară |
| F14 | 10 | Modul cortină spate, modul ușă șofer/partea pasagerului |
| F15 | 20 | Întrerupător manual pasager |
| F 16 | 25 | AMP |
| F17 | 25 | Modul geam electric siguranță pasager, întrerupător geam spate dreapta |
| F18 | 25 | Modul geam electric siguranță șofer, întrerupător geam electric spate stânga |
| F19 | 15 | Modul control SRS |
| F20 | 10 | Ionizator, modul control climatizare, cutia de siguranțe și releu E / R (RLY.14 ) |
| F21 | 10 | Modul control cheie inteligentă, întrerupător audio spate, amplificator, monitor față, întrerupător lampă consolă superioară, modul MTS, sunet, modul control IPS, unitate principală A / V și navigație, ceas analogic, modul control cameră, modul control climatizare |
| F22 | 10 | Întrerupător lampă iluminare interioară șofer/partea pasagerului, lampă compartiment torpedou, întrerupător lampă consolă superioară, lampă iluminare ușă șofer/partea pasagerului, lampă ușă șofer/partea pasagerului, lampă în portbagaj |
| F23 | 20 | Trapă panoramică |
| F24 | 10 | Întrerupător ușă alimentare, releu capac portbagaj |
| F25 | 20 | Modul încălzire scaune spate stânga/dreapta |
| F26 | 10 | Modul control ESP, modul control Sistem antiblocare roți (ABS), modul frână electrică de parcare, senzor unghi direcție Steerinq, întrerupător bara protecție, întrerupător consolă, grup scaun haptic, |
| F27 | 10 | Detectare unghi mort stânga/dreapta, radar cruise control inteligent |
| F28 | 15 | Priză alimentare consolă |
| F29 | 25 | Modul control Smart Key |
| F30 | 10 | Electromagnet cheie, modul înclinabil și telescopic, întrerupător mod sport |
| F31 | 10 | Întrerupător lumină stop, întrerupător buton Start Stop |
| F32 | 20 | Modul ușă șofer |
| F33 | 20 | Cutia de siguranțe și releu E / R (F12 15A, F11 10A, F10 10A) |
| F34 | 25 | Cutia de siguranțe și releu E / R (RLY. 11, RLY.12), motor ștergător față, întrerupător multifuncțional |
| F35 | 10 | Brichetă față |
| F36 | 10 | Întrerupător gamă punte motor, PCM |
Cutia de siguranțe compartiment motor
| Nr. | ZA | Circuit protejat | |
| F1 | 60 | IPM (siguranță – F7 / F8 / F9 / F19, control IPS – IPS ‘! / IPS2 / IPS3 / IPS5 / IPS7) | |
| F2 | 60 | IPM (siguranță – F17 / F24 / F25 / F26 / F33 / F34) | |
| F3 | 40 | [Fără cheie inteligentă] Comutator aprindere, [cu cheie inteligentă] RLY. 1 (releu APR), RLY. 9 (releu IG1) | |
| F4 | 40 | Modul control ESP, modul control Sistem antiblocare roți (ABS) | |
| F5 | 40 | RLY 2 (releu spate dezumidificator) | |
| F6 | 40 | RLY 14 (releu ventilator) | |
| F7 | 60 | IPM (siguranță – F2 / F10, control IPS – IPS 0 / IPS4 / TURN / IPS6) | |
| F8 | 80 | Rezervă | |
| F9 | 10 | Modul control climatizare | |
| F10 | 10 | RLY 8 (releu lampă rezervă), comutator lumină stop, conector control universal | |
| F11 | 10 | RLY 6 (releu Start2), alternator (G6DC) | |
| F12 | 10 | PCM, comutator gamă punte motor | |
| 15 | Comutator gamă punte motor | ||
| F13 | 30 | Rezervă | |
| F14 | 30 | [Fără cheie inteligentă] Comutator aprindere, RLY 3 (releu pornire), [cu cheie inteligentă] RLY 3 (releu pornire), RLY 10 (releu IG2) | |
| F15 | 40 | IPM (siguranță – F4 / F12 / F18 / F35, conector alimentare – F27 / F28) | |
| 50 | Cutia de siguranțe și relee E / R (RLY.4, RLY.5) | ||
| F 16 | 30 | Modul frână electrică de parcare | |
| F17 | 40 | Cutia EMS (siguranță – F35 / F36 / F37 / F38) | |
| F18 | 30 | Modul control ESP, modul control Sistem antiblocare roți (ABS), conector control universal | |
| F19 | 30 | Modul frână electrică de parcare | |
| F20 | 10 | IPM, RLY 11 (releu ștergător), motor ștergător față | |
| F21 | 10 | Unitate principală A / V și navigație, modul cortină scaun spate, audio, oglindă electrocrómică, lampă spate combinată (intrare) ST/DR, monitor față | |
| F22 | 10 | (Neutilizat) | |
| F24 | 20 | PCM (G4KE) | |
| F25 | 15 | Comutator lumină stop | |
| F26 | 20 | RLY. 7 (releu dezghețare față ștergător) | |
| F27 | 20 | Conector control universal | |
| 10 | F28 | 30 | Modul control MS, comutator suport lombar șofer, comutator extensie pernă șofer, comutator manual șofer |
| F29 | 40 | RLY. 4 (releu ventilator răcire (jos)), RLY 5 (releu ventilator răcire (sus)) |
| F30 | 20 | Bobine de aprindere # 1 / # 2 / # 3 / # 4 (G4KE), Bobine de aprindere # 1 / # 2 / # 3 / # 4 / # 5 / # 6 (G6DC), Condensator (G4KE), Condensator # 1 / # 2 (G6DC) |
| F31 | – | Neutilizat |
| F32 | 15 | G4KE: modul imobilizator, senzor poziție arbore cu came nr. 1 / nr. 2, senzor poziție arbore motor, supapă control ulei nr. 1 / nr. 2, supapă electromagnetică control golire canister, supapă admisie variabilă colector admisie, G6DC : modul imobilizator, PCM, senzor oxigen nr. 1 / # 2 / # 3 / # 4 |
| F33 | 15 | G4KE: senzor oxigen (sus) / (jos), RLY 5 (releu ventilator răcire (sus)) G6DC : PCM, supapă control ulei nr. 1 / # 2, supapă electromagnetică control Purqe canister, supapă colector admisie variabilă viteză nr. 1 / # 2 , RLY. 5 (releu ventilator răcire (sus)) |
| F34 | 15 | Injector # 1 / # 2 / # 3 / # 4 (G4KE), Injector # 1 / # 2 / # 3 / # 4 / # 5 / # 6 (G6DC), PCM (G6DC), RLY. 16 (releu pompă combustibil) |
| F35 | 20 | RLY. 16 (releu pompă combustibil) |
| F36 | 10 | PCM, alternator (G6DC) |
| F37 | 15 | RLY. 13 (Releu claxon alarmă antifurt), RLY. 15 (releu claxon) |
| F38 | 30 | RLY. 17 (releu control motor) |
| F39 | 25 | Rezervă |
| F40 | 20 | Rezervă |
| F41 | 15 | Rezervă |
| F42 | 10 | Rezervă |
| Relee | ||
| RLY.1 | Releu ACC | |
| RLY.2 | Releu spate dezumidificator | |
| RLY.3 | Releu Startl | |
| RLY.4 | Releu ventilator răcire (jos) | |
| RLY.5 | Releu ventilator răcire (sus) | |
| RLY.6 | Releu Start2 | |
| RLY.7 | Releu dezghețare ștergător parbriz față | |
| RLY.8 | Releu lampă rezervă | |
| RLY.9 | Releu IG1 | |
| RLY.10 | Releu IG2 | |
| RLY.11 | Releu ștergătoare parbriz | |
| RLY.12 | Releu senzor ploaie | |
| RLY.13 | Releu claxon alarmă antifurt | |
| RLY.14 | Releu ventilator | |
| RLY.15 | Releu claxon | |
| RLY.16 | Releu pompă combustibil | |
| RLY.17 | Releu control motor | |

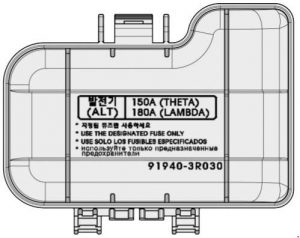

Siguranță principală
