Kia Ceed 2 JD (2016-2018) – cutia de siguranțe
Kia Ceed 3 (CD) – schema cutiei de siguranțe
Anul producției: 2016, 2017, 2018.
Siguranțele brichetei (priza de alimentare) în Kia Ceed JD sunt siguranțele 46 (20A) în blocul siguranțe al bordului.

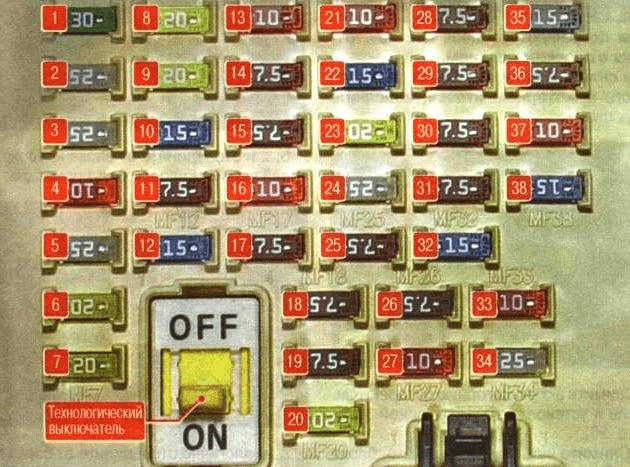

Bloc în compartimentul pasageri

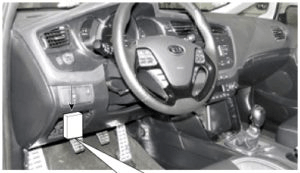

Se află în partea inferioară a bordului, în stânga.
| Nr | Descriere |
| 1 | Scaun șofer reglabil electric 30A |
| 2 | 25A Spălător faruri |
| 3 | 25A Ridicătoare geamuri electrice (partea dreaptă) |
| 4 | 10A Închidere electrică a hayonului spate |
| 5 | 25A Ridicătoare geamuri electrice (partea stângă) |
| 6 | 20A Închidere centralizată |
| 7 | 20A Gol |
| 8 | 20A Brichetă;
Priză electrică spate. |
| 9 | Scaun șofer reglabil electric 20A |
| 10 | 15A Ștergător hayon spate |
| 11 | 7,5A Sistem de aprindere automată a farurilor;
Bloc selector cutie automată; Comutator alarmă. |
| 12 | 15A Scaune față încălzite |
| 13 | 10A Sistem audio;
Ceas; Sistem de deschidere fără cheie; Modul control caroserie (BCM); Oglinzi retrovizoare exterioare electrice. |
| 14 | Climatizare 7,5 A |
| 15 | 7,5A Spălător faruri;
Senzor ploaie; Modul control caroserie (BCM); Reglare automată oglinzi; Trapă electrică; Sistem de deschidere fără cheie; Scaune față încălzite. |
| 16 | 10A Oglinzi retrovizoare exterioare încălzite;
Climatizare. |
| 17 | 7,5A Iluminare interioară |
| 18 | 7,5A Sistem de deschidere fără cheie;
Buton pornire și oprire motor. |
| 19 | 7,5A Alarmă antifurt |
| 20 | 20A Trapă electrică |
| 21 | 10A Frână electrică de parcare;
Reglare electrică unghi faruri; Climatizare; Sistem asistență parcare; Faruri; Indicator poziție selector cutie automată; Iluminare comutator bord; Scaune față încălzite. |
| 22 | 15A Încălzire volan |
| 23 | 20A Bloc siguranțe și relee în compartiment motor |
| 24 | 25A Ștergător;
Senzor ploaie. |
| 25 | Imobilizator 7,5A |
| 26 | 7,5A Acționare electrică oglinzi retrovizoare exterioare;
Închidere centralizată; Tablou de bord; Climatizare; Sistem monitorizare presiune pneuri; Sistem asistență parcare; Iluminare comutator aprindere; Modul control caroserie (BCM). |
| 27 | 10A Sistem acces fără cheie;
Lumini frână. |
| 28 | 7,5A Tablou de bord;
Ceas. |
| 29 | 7,5A Servodirecție electrică |
| 30 | 7,5A Gol |
| 31 | 7,5A Demaror;
Cheie aprindere; Senzor poziție selector cutie automată; Controler cutie automată. |
| 32 | 15A Sistem audio;
Ceas. |
| 33 | 10A Gol |
| 34 | Sistem de deschidere fără cheie 25A |
| 35 | 15A Priză alimentare față |
| 36 | 7,5A Tablou de bord |
| 37 | 10A Modul control caroserie (BCM);
Sistem monitorizare presiune pneuri; Selector automat cutie; Sistem audio; Sistem control automat faruri; Sistem avertizare părăsire bandă. |
| 38 | 15A Sistem de siguranță pasiv SRS |

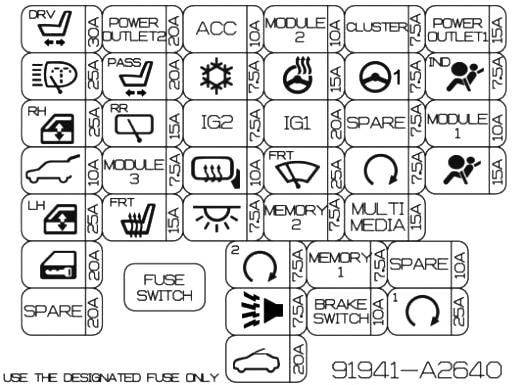

| Nr | Descriere |
| 1 | Scaun șofer reglabile electric 30A |
| 2 | 25A Spălător faruri |
| 3 | 25A Geamuri electrice ridicare (partea dreaptă) |
| 4 | 10A Închidere electrică a hayonului spate |
| 5 | 25A Geamuri electrice ridicare (partea stângă) |
| 6 | 20A Închidere centralizată |
| 7 | 20A Gol |
| 8 | 20A Brichetă;
Priză electrică spate. |
| 9 | Scaun șofer reglabile electric 20A |
| 10 | 15A Ștergător hayon spate |
| 11 | 7,5A Sistem de aprindere automată a farurilor;
Bloc selector cutie automată; Comutator alarmă. |
| 12 | 15A Scaune față încălzite |
| 13 | 10A Sistem audio;
Ceas; Sistem deschidere fără cheie; Modul control electric caroserie (BCM); Oglinzi retrovizoare exterioare electrice. |
| 14 | Climatizare 7,5 A |
| 15 | 7,5A Spălător faruri;
Senzor ploaie; Modul control electric caroserie (BCM); Reglare automată oglinzi; Trapă electrică; Sistem deschidere fără cheie; Scaune față încălzite. |
| 16 | 10A Oglinzi retrovizoare exterioare încălzite;
Climatizare. |
| 17 | 7,5A Iluminare interioară |
| 18 | 7,5A Sistem deschidere fără cheie;
Buton pornire și oprire motor. |
| 19 | 7,5A Alarmă antifurt |
| 20 | 20A Trapă electrică |
| 21 | 10A Frână electrică de parcare;
Reglare electrică unghi faruri; Climatizare; Sistem asistență parcare; Faruri; Indicator poziție selector cutie automată; Iluminare comutator bord; Scaune față încălzite. |
| 22 | 15A Încălzire volan |
| 23 | 20A Bloc siguranțe și relee în compartiment motor |
| 24 | 25A Ștergător;
Senzor ploaie. |
| 25 | Imobilizator 7,5A |
| 26 | 7,5A Acționare electrică oglinzi retrovizoare exterioare;
Închidere centralizată; Tablou de bord; Climatizare; Sistem monitorizare presiune pneuri; Sistem asistență parcare; Iluminare comutator aprindere; Modul control caroserie (BCM). |
| 27 | 10A Sistem acces fără cheie;
Lumini frână. |
| 28 | 7,5A Tablou de bord;
Ceas. |
| 29 | 7,5A Servodirecție electrică |
| 30 | 7,5A Gol |
| 31 | 7,5A Demaror;
Cheie aprindere; Senzor poziție selector cutie automată; Controler cutie automată. |
| 32 | 15A Sistem audio;
Ceas. |
| 33 | 10A Gol |
| 34 | Sistem deschidere fără cheie 25A |
| 35 | 15A Priză alimentare față |
| 36 | 7,5A Tablou de bord |
| 37 | 10A Modul control electric caroserie (BCM);
Sistem monitorizare presiune pneuri; Selector automat cutie; Sistem audio; Sistem control automat faruri; Sistem avertizare părăsire bandă. |
| 38 | 15A Sistem de siguranță pasiv SRS |
În compartiment motor
Unitate principală

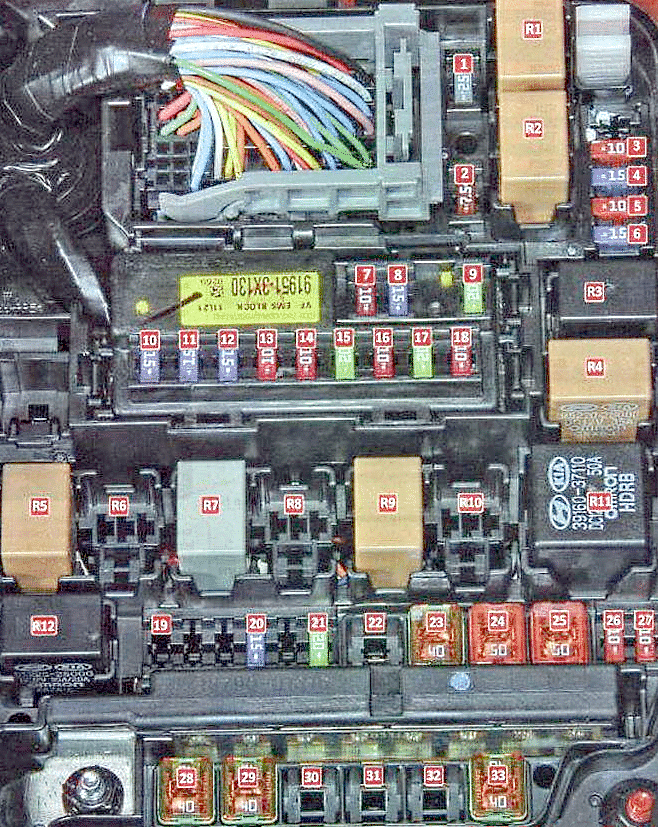

Cutia de siguranțe principală și releele se află pe partea stângă a compartimentului motor.
| Nr | Descriere |
| 1 | 25A Rezervă |
| 2 | 7,5A Rezervă |
| 3 | 10A Lumină marșarier |
| 4 | 15A Modul control electronic motor;
Imobilizator; Sistem deschidere fără cheie. |
| 5 | 10A Sistem antiblocare roți (ABS), ESC |
| 6 | 15A Modul control electronic cutie automată;
Lumini frână. |
| 7 | 10A Rezervă |
| 8 | 15A Rezervă |
| 9 | 20A Rezervă |
| 10 | Pompă combustibil 15A |
| 11 | 15A Modul control electronic motor |
| 12 | 15A Semnale acustice;
Claxon. |
| 13 | 10A Pompă combustibil |
| 14 | 10A Modul control electronic motor |
| 15 | Bobine de aprindere 20A |
| 16 | 10A Demaror, sistem variație faze distribuție |
| 17 | 20A Modul control electronic motor |
| 18 | 10A Senzori de oxigen;
Sistem variație lungime canale colector admisie; Supapă ventilare rezervor. |
| 19 | 15F Parbriz față încălzit |
| 20 | 15A Lumini frână, asistență la pornire în rampă |
| 21 | 20A Modul control electronic motor |
| 22 | 40A Modul control electronic cutie automată |
| 23 | 40A Siguranțe nr. 10-18 |
| 24 | 50A Bloc siguranțe în compartimentul pasagerilor |
| 25 | Ventilator motor electric încălzitor 50A |
| 26 | 10A Climatizare |
| 27 | 10A Senzor ploaie |
| 28 | 40A Parbriz spate încălzit |
| 29 | 40A Comutator aprindere;
Bloc siguranțe din compartimentul pasagerilor. |
| 30 | 40A Modul control electronic pentru cutie automată |
| 31 | 30A Frână electrică de parcare |
| 32 | 30A Frână electrică de parcare |
| 33 | Ventilator radiator electric 40A |
| Releu | |
| R1 | Releu ventilator radiator (viteză joasă) |
| R2 | Releu ventilator radiator (viteză mare) |
| R3 | Releu avertizare frână de urgență |
| R4 | Releu ventilator încălzitor |
| R5 | Releu parbriz spate încălzit |
| R6 | Releu sistem aprindere |
| R7 | Releu ștergător parbriz |
| R8 | Releu sistem aprindere |
| R9 | Releu demaror |
| R10 | Releu comutator aprindere |
| R11 | Releu suplimentar încălzitor |
| R12 | Releu pentru asistență la pornirea în rampă |
Tablou siguranțe de alimentare

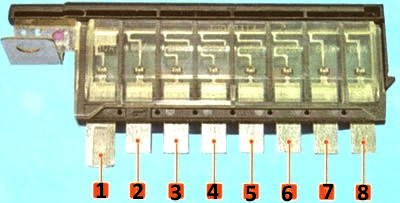

Se află în interiorul unității principale
| Nr | Descriere |
| 1 | 80A Servodirecție electrică |
| 2 | 60A Bloc siguranțe montat în compartimentul pasagerilor;
Far stânga bloc; Semnalizatoare; Lumini de zi. |
| 3 | 40A Sistem antiblocare roți (ABS), ESC |
| 4 | 40A ABS;
ESC; Conector diagnostic. |
| 5 | 40A Comutator aprindere;
Demaror. |
| 6 | 40A Neutilizat |
| 7 | 60A Încălzitor suplimentar |
| 8 | 50A Bloc siguranțe montat în compartimentul pasagerilor;
Bloc far dreapta; Proiectoare de ceață; Lumini spate. |
Bloc suplimentar
Este instalat în principal în motoarele diesel.
| Descriere |
| A: PTC (benzină) / releu încălzitor combustibil (diesel) |
| B: Releu bujii aprindere |
| C: releu PTK3 |
| D: releu PTK2 |
| E: releu PTK1 |
Siguranța principală de alimentare se află pe terminalul pozitiv al bateriei.
