KIA Cadenza IG (2017-2018) – cutia de siguranțe
KIA Cadenza (IG) (2017-2018) – schema cutiei de siguranțe
Anul producției: 2017, 2018.
Siguranță brichetă (priză de alimentare) în KIA Sorento (2018) este siguranța F37 în cutia de siguranțe (bloc PCB).

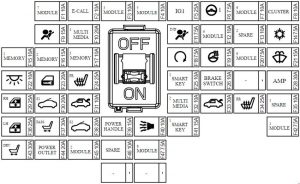

Panou cutie de siguranțe bord
| Nr | Amp [A] | Descriere |
| F1 | 10 | Modul ușă partea șoferului;
Modul ușă partea pasagerului. |
| F2 | 10 | Modul MTS E-Call |
| F3 | 10 | Comutator lumină de stop;
BCM; comutator mod sport. |
| F4 | 10 | Comutator consolă;
Radar detectare unghi mort stânga și dreapta; BCM; Control de croazieră inteligent; Alimentare combustibil și comutator deschidere portbagaj; Dispozitiv avertizare părăsire bandă. |
| F5 | 25 | Bloc conectori E / R (siguranță F36, F41, F42) |
| F6 | 7.5 | Unitate MDPS |
| F7 | 10 | Comutator climatizare;
Modul control climatizare; Oglindă electrocromatică; Far stânga / dreapta; Modul nivelare automată faruri; Modul control încălzire scaune față; Modul control ventilație scaun față; Modul control încălzire scaune spate; A / V & Unitate principală navigație; Modul E-Call MTS; Modul IMS șofer; Indicator levier cutie automată; Conector control universal. |
| F8 | 10 | Set indicatori;
Display Head-Up. |
| F9 | 15 | Modul control SRS |
| F10 | 20 | IGPM (siguranță F32);
Unitate audio principală; A / V și navigație. |
| F11 | 7.5 | Comutator climatizare;
Set indicatori, |
| F12 | 10 | Modul inteligent control cheie;
Modul imobilizator, |
| F13 | 10 | Rezervă |
| F14 | 7.5 | Comutator climatizare;
Modul control climatizare; Ionizator; Bloc conectori E / R (RLY.I). |
| F15 | 10 | Display Head-Up;
Set indicatori; Încărcător wireless; Ceas analogic; BCM; Senzor ploaie; Modul ușă partea șoferului; Modul portbagaj electric; Modul ușă partea pasagerului; Comutator climatizare; Modul control climatizare; Indicator siguranță. |
| F 16 | 15 | Modul ușă partea șoferului |
| F17 | 10 | Modul ușă partea pasagerului |
| F18 | 7.5 | Comutator gamă punte motor;
ECM / PCM. |
| F19 | 15 | BCM |
| F20 | 7.5 | Unitate vedere spațială;
Modul control încălzire scaune spate; Modul control încălzire scaune față; Modul control ventilație scaune față. |
| F21 | 15 | Comutator multifuncțional |
| F22 | 10 | Lampă compartiment torpedou;
Lampă pentru picioare partea pasagerului; Lampă pentru picioare partea șoferului; Lampă în portbagaj; Comutator lampă toaletă față stânga și dreapta; Lampă consolă superioară, Lampă interior; Lampă personală spate stânga și dreapta. |
| F23 | 20 | Releu blocare și deblocare uși |
| F24 | 25 | Modul control încălzire scaun față;
Modul control ventilație scaun față. |
| F25 | 10 | Comutator buton Start / Stop |
| F26 | 10 | Comutator lumină stop;
Modul imobilizator; Modul inteligent control cheie. |
| F27 | – | – |
| F28 | 30 | AMP |
| F29 | 25 | Modul geam electric siguranță partea pasagerului;
Comutator geam spate dreapta |
| F30 | 20 | Unitate control trapă (sticlă) |
| F31 | 10 | Releu portbagaj;
Realimentare combustibil și comutator deschidere portbagaj; Bloc conectori E / R (RLY.H). |
| F32 | 10 | Monitor față |
| F33 | 30 | Modul portbagaj putere |
| F34 | 25 | Modul control încălzire scaune spate |
| F35 | 10 | Rezervă |
| F36 | 25 | Comutator geam spate stânga;
Modul geam siguranță partea șoferului |
| F37 | 30 | Comutator reglare manuală scaun pasager |
| F38 | 20 | Unitate control trapă (rulou) |
| F39 | 15 | Neutilizat |
| F40 | 10 | Releu claxon alarmă antifurt |
| F41 | 15 | Modul Smart Key Control |
| F42 | 7.5 | Conector legătură date;
Comutator lumini de avarie; Comutator consolă. |
| F43 | 30 | Comutator manual scaun șofer;
Modul IMS șofer. |
| F44 | 20 | Priză alimentare față |
| F45 | 10 | Comutator consolă scaun spate;
AMP; Modul vedere spațială; BCM; Modul E-Call MTS; Modul control climatizare; Ceas analogic; Încărcător wireless; Comutator climatizare; Modul inteligent control chei; Audio; Monitor față; AA / & Unitate principală navigație; Bloc conectori E / R (RLY.5). |
| F46 | 10 | Rezervă |
| F47 | 7.5 | BCM;
Modul inteligent control cheie. |
Bloc siguranțe în compartiment motor
| Nr | Amp [A] | Descriere |
| F1 | 80 | Unitate MDPS |
| F2 | 60 | IGPM (siguranță F28, IPS1, IPS3, IPS5, IPS8) |
| F4 | 50 | Bloc conectori E / R (RLY.1) |
| F5 | 50 | IGPM (siguranță F42, IPS2, IPS4, IPS6, IPS7) |
| F6 | 50 | Bloc conectori E / R (RLY.12) |
| F7 | 40 | Modul control ESP |
| F9 | 40 | Neutilizat |
| F10 | 30 | Fără Smart Key: b
Bloc conectori E / R (RLY.6); Comutator aprindere; Cu Smart Key: Bloc conectori E / R (RLY.6), bloc PCB, (releu IG2). |
| F12 | 80 | BLOC PCB
(siguranță F39, F38, F47, F52, releu motor) |
| F13 | 60 | IGPM
(siguranță F29, F30, F31, F33, F34, F36, F37, F38, F40, F43) |
| F14 | 60 | Bloc conectori E / R (RLY.2, RLY.3) |
| F 16 | 50 | IGPM (siguranță F23, F24, F25, F26, F41,
Releu curent de pierdere autocut). |
| F17 | 40 | BLOC CONEXIUNI E / R (RLY.5) |
| F19 | 40 | Fără smart key:
Comutator aprindere cu smart key: bloc PCB, (IG1, releu ACC) |
| F20 | 30 | Modul control ESP;
Conector control universal. |
| F22 | 30 | Bloc conectori E / R (RLY.8) |
| F23 | 40 | Neutilizat |
| F24 | 15 | TCM |
| F25 | 10 | Control de croazieră inteligent |
| F26 | 10 | Senzor baterie |
| F27 | 20 | Bloc conectori E / R (RLY.9) |
| F28 | 10 | Bloc conectori E / R (RLY.7) |
| F29 | 20 | Neutilizat |
| F30 | 20 | Neutilizat |
| F31 | 10 | Modul control climatizare |
| F32 | 10 | BCM |
| F33 | 10 | Comutator climatizare;
Oglindă exterioară alimentată partea șoferului și partea pasagerului. |
| Releu | ||
| RLY.01 | Releu ventilator | |
| RLY.02 | Releu ventilator răcire 1 | |
| RLY.03 | Releu ventilator răcire 2 | |
| RLY.04 | Releu E-Cvvt | |
| RLY.05 | Releu ieșire alimentare | |
| RLY.06 | Releu demaror | |
| RLY.07 | Releu B.UP | |
| RLY.08 | H / LAMP Releu spălător parbriz | |
| RLY.09 | Releu dezghețare față | |
| RLY.11 | Releu alimentare combustibil | |
| RLY.12 | Releu încălzire spate | |

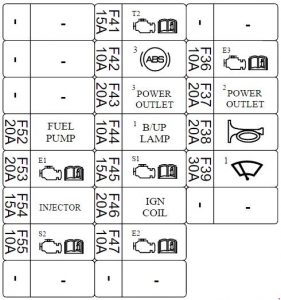

Bloc PCB (tablou siguranțe în compartiment motor)
| Nr | Amp [A] | Descriere |
| F36 | 10 | ECM |
| F37 | 20 | Priză alimentare față și Brichetă |
| F38 | 20 | Bloc PCB (releu claxon) |
| F39 | 30 | Bloc PCB (releu putere ștergător parbriz) |
| F41 | 15 | TCM, întrerupător treaptă punte motor |
| F42 | 10 | Modul control ESP |
| F43 | 20 | Priză alimentare spate |
| F44 | 10 | Oglindă electrocrómatică;
Monitor față; Audio; Lampă spate combinată (IN) stânga și dreapta; Modul MTS E-Call. |
| F45 | 15 | Senzor oxigen nr. 1 ~ nr. 4 |
| F46 | 20 | Bobină aprindere nr. 1 ~ nr. 6 |
| F47 | 10 | ECM |
| F52 | 20 | Bloc PCB (releu pompă combustibil) |
| F53 | 20 | ECM |
| F54 | 15 | Neutilizat |
| F55 | 10 | Electrovalvă cu putere variabilă nr. 1, nr. 2;
Termostat electronic; Electrovalvă control suflare; Electrovalvă presiune ulei; Electrovalvă control ulei nr. 1 ~ nr. 4; Bloc conectori E / R (RLY.2, RLY.3); Bloc placă (Releu pompă combustibil). |

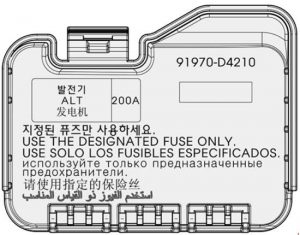

Siguranță principală
