KIA Rio (2000-2005) – cutia de siguranțe
KIA Rio (2000-2005) – schema cutiei de siguranțe
Anul producției: 2000, 2001, 2002, 2003, 2004, 2005.
Siguranță brichetă (priză de alimentare) în KIA Rio (2000-2005) este siguranța CIGAR în cutia de siguranțe de pe bord.

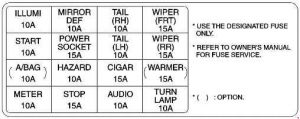

Panoul cutiei de siguranțe de pe bord
| Siguranță |
Amp [A] |
Descriere |
| A/BAG | 10 | Sistem airbag |
| TURN LAMP | 10 | Semnalizator |
| METER | 10 | Set de instrumente;
Bec de rezervă; Semnal acustic de avertizare. |
| ILLUMI | 10 | Iluminare |
| POWER SOCKET | 15 | Bec în portbagaj;
Priză de alimentare. |
| HAZARD | 10 | Bec de avertizare |
| STOP | 15 | Lumină de stop, Sistem antiblocare roți (ABS) |
| TAIL (RH) | 10 | Far spate (dreapta / stânga față);
Iluminare comutator. |
| TAIL (LH) | 10 | Far spate (stânga / dreapta față) |
| CIGAR | 15 | Brichetă |
| AUDIO | 10 | Audio;
Oglindă retrovizoare electrică. |
| WIPER (FRT) | 15 | Ștergător (față);
Spălător lunetă (față); Trapă. |
| WIPER (RR) | 15 | Ștergător (spate);
Spălător lunetă (spate). |
| WARMER | 15 | Încălzitor scaun |
| MIRROR DEF | 10 | Dezgheț oglindă |
| START | 10 | Modul control motor;
Unitate ECAT. |

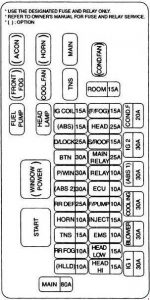

Cutia de siguranțe în compartiment motor
| Siguranță |
Amp [A] | Descriere |
| ABS | 15 | Sistem antiblocare roți (ABS) |
| RR FOG | 10 | Far spate proiectoare de ceață |
| F / FOG | 15 | Far față proiectoare de ceață |
| MAIN | 80 | Baterie |
| IG 1 | 30 | Brichetă 10A, AUDIO 10A, IGCOIL 15A,
Semnalizator 10A, A/BAG 10A, Ștergător(spate) 15A, Ștergător(față) I5A, Releu 10A, START 10A, |
| BLOWER | 30 | Încălzitor |
| COOLING | 30 | Ventilator răcire |
| ABS 1 | 30 | Sistem antiblocare roți (ABS) |
| COND. FAN | 20 | Ventilator condensator |
| HEAD-HI | 15 | Faruri principale (de drum) |
| HEAD-LOW | 15 | Faruri principale (de întâlnire) |
| EMS | 10 | Senzori motor |
| INJECTOR | 15 | Injectoare;
Senzor de oxigen. |
| F / PUMP | 10 | Pompă combustibil |
| ECU | 10 | Unitate control motor;
Unitate ECAT; Releu principal, |
| RELAY | 10 | Motor ventilator;
Geam electric; Dezgheț lunetă spate; Far. |
| HLLD | 10 | – |
| MAIN RELAY | 25 | EMS 10A, INJECTOR 15A,
F/PUMP 10A, ECU 10A. |
| S / ROOF | 15 | Trapă |
| MAIN | 25 | HEAD-HI 15A, HEAD-LOW 15A,
FOG LAMP(RR) 10A. |
| IG 2 | 30 | – |
| TNS | 15 | TAIL (LH) 10A, TAIL(RH) 10A |
| HORN | 10 | Claxon |
| RR DEF | 25 | Dezgheț lunetă spate |
| ABS 2 | 20 | Sistem antiblocare roți (ABS) |
| P / WIN | 30 | Alimentare geam |
| BTN | 30 | MEMORY/ROOM 10A, STOP 15A, HAZARD 15A |
| D / LOCK | 25 | Încuietori electrice uși |
| IG COIL | 15 | Bobine de aprindere |
| ROOM | 15 | Iluminare interioară;
Set instrumente; Semnal acustic de avertizare. |
