KIA Carens (UN) (2006-2013) – cutia de siguranțe
KIA Carens (UN) (2006-2013) – schema cutiei de siguranțe
Anul producției: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013

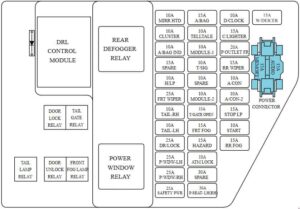

Cutia de siguranțe habitaclu
| Siguranță | ZA | Circuit protejat |
| HEAD LP | 10 | Releu faruri, senzor AQS, actuator HLLD, releu încălzitor PTC, releu încălzitor filtru combustibil |
| FRT. ȘTERGĂTOR | 25 | Releu ștergător, motor ștergător, întrerupător multifuncțional |
| FRT.FOG | 15 | Releu faruri proiectoare de ceață față |
| DR.LOCK | 25 | Releu blocare/deblocare uși |
| HAZARD | 15 | Întrerupător urgență, releu urgență |
| T.GATE | 15 | Întrerupător portbagaj, releu hayon spate |
| MIRR.HTD | 10 | Motor oglindă exterioară și dezghețare, modul control climatizare |
| MODUŁ-2 | 10 | Trapă, senzor ploaie, releu încălzitor scaun, oglindă electrocromatică, BCM |
| A. CON | 10 | Modul control climatizare, releu ventilator |
| A / CON-2 | 10 | Modul control climatizare (Auto) |
| RR.ȘTERGĂTOR | 15 | Motor ștergător spate, releu ștergător spate, întrerupător multifuncțional |
| STOP LP | 15 | Întrerupător lumină de stop |
| ATM K / LOCK | 10 | Întrerupător mod sport, conector legătură date, modul control climatizare, conector control universal |
| START | 10 | Releu alarmă antifurt |
| RR.FOG | 15 | Releu faruri proiectoare de ceață spate |
| W.DEICER | 15 | Releu dezghețare parbriz |
| P-OUTLET-FRT | 20 | Prize de alimentare față |
| SECURITY PWR | 25 | Motorul ferestrei de securitate |
| PSEAT-LH / RH | 30 | Comutator reglare manuală scaun șofer |
| TAIL RH | 10 | Far față dreapta, lumină spate combinată dreapta, lampă număr, modul control DRL |
| A.BAG IND | 10 | Set semnalizatoare |
| GROUP | 10 | Set semnalizatoare, rezistor excitație inițială |
| C. ACCENDINO | 15 | Brichetă |
| P.WDW-RH / LH | 25 | Comutator principal ridicare geamuri, comutator ridicare geam dreapta / stânga |
| P.WDW-LH / RH | 25 | Comutator principal ridicare geamuri, comutator ridicare geam stânga / dreapta |
| TAIL LEFT | 10 | Far stânga, lumină spate combinată stânga, releu proiectoare de ceață față |
| BAG | 15 | Modul control SRS |
| MODUŁ 1 | 10 | Modul control blocare taste bancomat, avertizor sonor de revenire, comutator ESP, BCM, modul control automat iluminare |
| TAIL TELL | 10 | Ceas digital, comutator PAB |
| T.SIG | 10 | Comutator urgență |
| D. CLOCK | 10 | Comutator alimentare oglindă exterioară, audio, BCM, ceas digital, modul control blocare bancomat |
| AUDIO | 15 | Audio |
| MEMORY | 15 | BCM, comutator defect cheie, ceas digital, releu oglindă rabatabilă, set semnalizatoare, lampă de bun venit, modul control climatizare |
Cutia de relee
| Nr. | Circuit protejat |
| 1 | – |
| 2 | SCAUN ÎNCĂLZIT |
| 3 | FAR SPATE PROIECTOARE DE CEAȚĂ |
| 4 | SENZOR DE PLOAIE |
| 5 | OGLINDĂ RABATABILĂ |
| 6 | DEGIVRANT PARBRIZ |
| 7 | AVARIE |
| 8 | CLAXON ANTIFURT |
| 9 | ALARMA ANTIFURT |

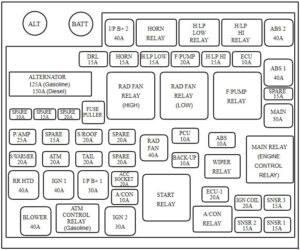

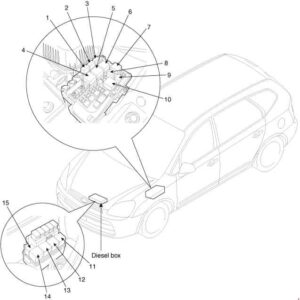

Cutia de siguranțe în compartiment motor
- Releu al claxonului
- Releu al farurilor (partea stângă)
- Releu al farurilor (sus)
- Releu al vaschetei de răcire (sus)
- Releu al vaschetei de răcire (jos)
- Releu al pompei combustibil
- Releu principal
- Releu al ștergătorului parbriz
- Releu al climatizării
- Releu de demarare
- Releu de aprindere
- Releu al încălzitorului PTC nr. 1
- Releu al încălzitorului PTC nr. 2
- Releu al încălzitorului PTC nr. 3
- Releu al încălzitorului filtrului de combustibil
| Siguranță | ZA | Circuit protejat |
| ALTERNATOR | 125 | Benzină: generator |
| 150 | Diesel: Generator | |
| l / P B + 2 | 40 | Cutia de conexiune l / P |
| ABS 2 | 40 | Modul control Sistem antiblocare roți (ABS) / ESP |
| ABS 1 | 40 | Modul control Sistem antiblocare roți (ABS) / ESP |
| VENTILATORE | 40 | Releu ventilator |
| RR HTD | 40 | Releu dezghețare scaun spate |
| IGN 1 | 40 | Comutator aprindere (ACC, IG1) |
| RAD FAN | 40 | Releu ventilator radiator (JOASĂ) / (RIDICATĂ) |
| MAIN | 30 | Releu control motor |
| IGN 2 | 30 | Comutator aprindere (IG2, DEMAROR), releu demaror |
| l / P B + 1 | 30 | Cutia de conexiune l / P |
| S / RISCALDATORE | 20 | Releu încălzitor scaun |
| PRESE ACC | 20 | Prize alimentare spate |
| bancomat | 20 | Releu control ATM |
| S / TETTO APRIBILE | 20 | Modul control trapă |
| P / AMP | 25 | Amp |
| F / POMPA | 20 | Releu al pompei de combustibil |
| COIL DI ACCENSIONE | 20 | Bobină de aprindere (benzină) |
| ECU-1 | 20 | ECM |
| TAIL | 20 | Releu al luminilor spate |
| DRL | 15 | Modul control DRL |
| CLACSON | 15 | Releu claxon, releu claxon antifurt |
| BASSO H / LP | 15 | Releu al farurilor (față) |
| H / LP ALTO | 15 | Releu al farurilor (drum) |
| SNSR 1 | 15 | D4EA: Modul control immobilizator, senzor poziție arbore cu came, actuator reglare clapetă D4FB: senzor poziție arbore cu came, modul control immobilizator G4KA: senzor debit masic aer, electrovalvă curățare rezervor, senzor poziție arbore cu came, senzor poziție arbore motor, actuator reglare relanti, modul control immobilizator, electrovalvă control ulei G4FC: injector nr. 1 ~ nr. 4, modul control immobilizator |
| SNSR 2 | 15 | D4EA: Actuator EGR, releu pompa combustibil, cutia conectorului cutiei de siguranțe ( RELEU BUJIILOR, RELEU ÎNCĂLZITOR PTC # 1) D4FB: Actuator VGT, supapă reglare presiune combustibil, releu pompa combustibil, cutia conectorului cutiei de siguranțe ( RELEU BUJIILOR , RELEU ÎNCĂLZITOR PTC # 1) ) G4KA: Releu pompa combustibil, senzor de oxigen față/spate G4FC: Releu pompa combustibil, actuator reglare relanti, electrovalvă control ulei |
| SNSR 3 | 15 | D4EA: Releu climatizare, sondă lambda, releu ventilator radiator (față/spate ), întrerupător lumini stop D4FB: întrerupător lumini stop, solenoid bypass răcire EGR, sondă lambda, releu climatizare, releu ventilator radiator (față / spate ) G4KA : Injector nr. 1 ~ nr. 4, Releu A / CON G4FC: Senzor de oxigen (față / spate), senzor poziție arbore cu came, releu A / CON, electrovalvă control bypass |
| ECU | 10 | TCM (D4EA), alternator (D4EA), ECM (G4KA, G4FC M / T) |
| PCU | 10 | ECM / PCM, releu ventilator radiator (FAȚĂ / SPATE) (G4KA, G4FC), generator impulsuri “ A ” B ”, senzor debit aer (D4EA / D4FB), întrerupător lumină stop (G4KA, G4FC), senzor avertizare filtru combustibil ( D4EA / D4FB) |
| ABS | 10 | Modul control Sistem antiblocare roți (ABS) / ESP, conector control universal |
| CREARE UNA COPIA DI BACKUP | 10 | Senzor viteză vehicul, întrerupător lumină avarie, întrerupător gamă punte motor |
| A / CON | 10 | Releu climatizare |

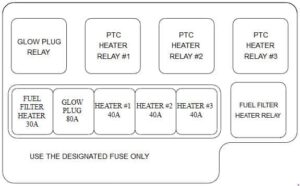

Cutia de siguranțe compartiment motor (Diesel)
| Siguranță | ZA | Circuit protejat |
| Releu încălzitor filtru combustibil | 30 | Releu încălzitor filtru combustibil |
| Releu bujie | 80 | Releu bujie |
| Releu încălzitor PTC nr. 1 | 40 | Releu încălzitor PTC nr. 1 |
| Releu încălzitor PTC nr. 2 | 40 | Releu încălzitor PTC nr. 2 |
| Releu încălzitor PTC nr. 3 | 40 | Releu încălzitor PTC nr. 3 |
