Kia Ceed 3 CD (2018-2022) – cutia de siguranțe
Kia Ceed 3 (CD) – schema cutiei de siguranțe
Anul producției: 2018, 2019, 2020, 2021, 2022.
Siguranțe brichetă (priză de alimentare) în Honda Accord sunt siguranțele 46 (20A) în blocul siguranțe al bordului.

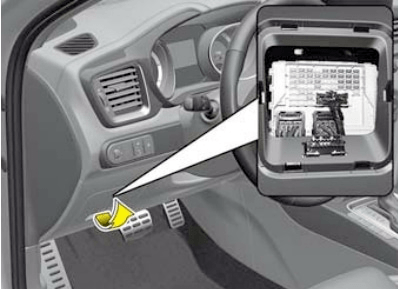

În habitaclu
Se află sub bord, pe partea șoferului

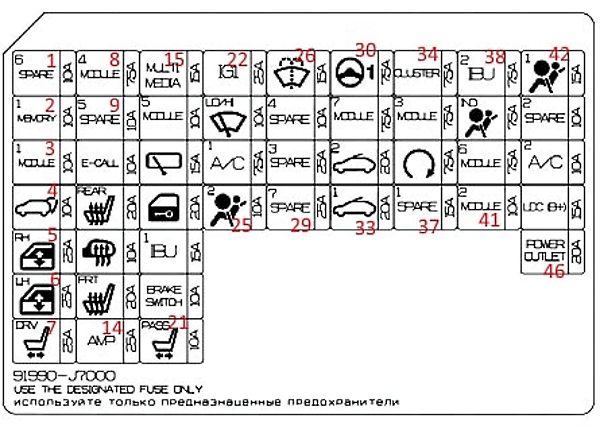

| Nr | Descriere |
| 1 | Rezervă 10A |
| 2 | 10A Modul controler IMS (sistem de memorie integrat);
Modul control climatizare; Modul alimentare hayon spate. |
| 3 | 10A Modul activ de aspirație;
Conector diagnostic; Set semnalizatoare; Comutator lumini de avarie; Cutia de relee ICM (modul integrat) (releu pliabil/extensibil al oglinzilor exterioare); Senzor de lumină și fotocelule; Comutator consolă; Suport exterior cheie inteligentă partea șoferului/pasagerului. |
| 4 | 10A Releu hayon spate |
| 5 | 25A Ridicător geam dreapta |
| 6 | 25A Ridicător geam stânga |
| 7 | 25A Modul sistem memorie scaun șofer (IMS);
Comutator manual scaun șofer. |
| 8 | 7,5A Modul control inteligent asistență parcare;
Comutator airbag; Unitate control caroserie integrată (IBU). |
| 9 | 10A Rezervă |
| 10 | 10A Modul apel de urgență sistem ERA-GLONASS |
| 11 | 20A Modul control încălzire scaun spate |
| 12 | 10A Alimentare externă oglindă retrovizoare;
Controler și modul control climatizare partea pasagerului. |
| 13 | 20A Scaun față încălzit |
| 14 | 25A Amplificator semnal audio;
Amplificator (AMP). |
| 15 | 15A Convertor DC/DC joasă tensiune (sistem audio/AMP (amplificator));
Unitate principală audio; Audio/video și navigație. |
| 16 | 10A Frână electrică de parcare;
Modul control încălzire scaune spate; Modul legătură apeluri de urgență ERA-GLONASS; Oglindă electrocromatică; Unitate principală control audio; Audio/video și navigație; Iluminare levier cutie automată; Modul control climatizare; Convertor DC/DC joasă tensiune (sistem audio/AMP (amplificator)); Modul control încălzire scaune față; Modul control ventilație scaune față; Modul memorie sistem memorie scaun șofer (IMS); Comutare faruri pe suport lateral stânga și dreapta. |
| 17 | 15A Ștergător spate |
| 18 | 20A Încuietoare ușă |
| 19 | 15A Unitate control caroserie integrată (IBU) |
| 20 | 10A Unitate control caroserie integrată (IBU);
Comutator lumini frână. |
| 21 | 10A Modul control încălzire scaun față;
Modul control ventilație scaun față. |
| 22 | 25A Aprindere;
Panou legătură în compartiment motor (siguranță – ECU5, SENSOR4, ABS3, TCU2). |
| 23 | 10A Ștergător parbriz |
| 24 | Climatizare 7,5A |
| 25 | Airbag 10A |
| 26 | 15A Ridicător geam |
| 27 | Rezervă 10A |
| 28 | Rezervă 25A |
| 29 | Rezervă 25A |
| 30 | 7,5A Servodirecție electrică |
| 31 | 7,5A Modul control încălzire scaun spate;
Modul control încălzire scaun față; Modul control ventilație scaun față; Încălzitor duză; Panou legătură compartiment motor (releu faruri de întâlnire, releu faruri); Releu DCU (unitate control dozare); Ventilator răcire motor. |
| 32 | 20A Trapă |
| 33 | 20A Trapă |
| 34 | 7,5A Bord instrumente |
| 35 | 7,5A Comutator mod sport;
Comutator lumini frână. |
| 36 | 7,5A Demaror |
| 37 | 15A Rezervă |
| 38 | 7,5A Unitate control caroserie integrată (IBU) |
| 39 | Indicator airbag 7,5 A |
| 40 | 7,5A Unitate control caroserie integrată (IBU) |
| 41 | 10 A Unitate principală control audio;
A/V și navigație; Convertor DC/DC joasă tensiune (sistem audio/AMP (amplificator)). |
| 42 | 15A Modul control sistem siguranță pasivă |
| 43 | Rezervă 10A |
| 44 | 10A Panou legătură compartiment motor (releu ventilator);
Modul control climatizare; Rezistor ventilator; Motor ventilator. |
| 45 | 15A Audio;
Unitate principală control A/V și navigație; Modul control climatizare; Convertor DC/DC joasă tensiune, (Audio/AMP (amplificator)). |
| 46 | 20A Priză brichetă pe suport stânga |
| Nr | Descriere |
| 1 | Rezervă 10A |
| 2 | 10A Modul control IMS (sistem de memorie integrat);
Modul control climatizare; Modul alimentare hayon spate. |
| 3 | 10A Modul activ de aspirație;
Conector diagnostic; Set de semnalizatoare; Comutator lumini de urgență; Cutia de relee ICM (modul integrat) (relee pliabile/extensibile ale oglinzilor exterioare); Senzor de lumină și fotocelule; Comutator consolă; Suport exterior cheie inteligentă din partea șoferului/pasagerului. |
| 4 | 10A Releu hayon spate |
| 5 | 25A Ridicător geam dreapta |
| 6 | 25A Ridicător geam stânga |
| 7 | 25A Modul sistem memorie scaun șofer (IMS);
Comutator manual scaun șofer. |
| 8 | 7,5A Modul control inteligent asistență parcare;
Comutator airbag; Unitate control caroserie integrată (IBU). |
| 9 | 10A Rezervă |
| 10 | 10A Modul apel de urgență sistem ERA-GLONASS |
| 11 | 20A Modul control încălzire scaun spate |
| 12 | 10A Alimentare externă oglindă retrovizoare;
Controler și modul control climatizare din partea pasagerului. |
| 13 | 20A Scaun față încălzit |
| 14 | 25A Amplificator semnal audio;
Amplificator (AMP). |
| 15 | 15A Convertor DC/DC joasă tensiune (sistem audio/AMP (amplificator));
Unitate principală audio; Audio/video și navigație. |
| 16 | 10A Frână electrică de parcare;
Modul control încălzire scaune spate; Modul legătură apeluri de urgență ERA-GLONASS; Oglindă electrocromatică; Unitate principală control audio; Audio/video și navigație; Iluminare manetă cutie automată; Modul control climatizare; Convertor DC/DC joasă tensiune (sistem audio/AMP (amplificator)); Modul control încălzire scaune față; Modul control ventilație scaune față; Modul memorie sistem memorie scaun șofer (IMS); Comutare faruri pe suport lateral stânga și dreapta. |
| 17 | 15A Ștergător spate |
| 18 | 20A Încuietoare ușă |
| 19 | 15A Unitate control caroserie integrată (IBU) |
| 20 | 10A Unitate control caroserie integrată (IBU);
Comutator lumini frână. |
| 21 | 10A Modul control încălzire scaun față;
Modul control ventilație scaun față. |
| 22 | 25A Aprindere;
Panou legătură în compartiment motor (siguranță – ECU5, SENSOR4, ABS3, TCU2). |
| 23 | 10A Ștergător parbriz |
| 24 | Climatizare 7,5A |
| 25 | Airbag 10A |
| 26 | 15A Ridicător geam |
| 27 | Rezervă 10A |
| 28 | Rezervă 25A |
| 29 | Rezervă 25A |
| 30 | 7,5A Servodirecție electrică |
| 31 | 7,5A Modul control încălzire scaun spate;
Modul control încălzire scaun față; Modul control ventilație scaun față; Încălzitor duză; Panou legătură compartiment motor (releu lumini de întâlnire, releu faruri); Releu DCU (unitate control dozare); Ventilator răcire motor. |
| 32 | 20A Trapă |
| 33 | 20A Trapă |
| 34 | 7,5A Bord instrumente |
| 35 | 7,5A Comutator mod sport;
Comutator lumini frână. |
| 36 | 7,5A Demaror |
| 37 | 15A Rezervă |
| 38 | 7,5A Unitate control caroserie integrată (IBU) |
| 39 | Indicator airbag 7,5 A |
| 40 | 7,5A Unitate control caroserie integrată (IBU) |
| 41 | 10 A Unitate principală control audio;
A/V și navigație; Convertor DC/DC joasă tensiune (sistem audio/AMP (amplificator)). |
| 42 | 15A Modul control sistem siguranță pasivă |
| 43 | Rezervă 10A |
| 44 | 10A Panou legătură compartiment motor (releu ventilator);
Modul control climatizare; Rezistor ventilator; Motor ventilator. |
| 45 | 15A Audio;
Unitate principală control A/V și navigație; Modul control climatizare; Convertor DC/DC joasă tensiune, (Audio/AMP (amplificator)). |
| 46 | 20A Priză brichetă pe suport stânga |

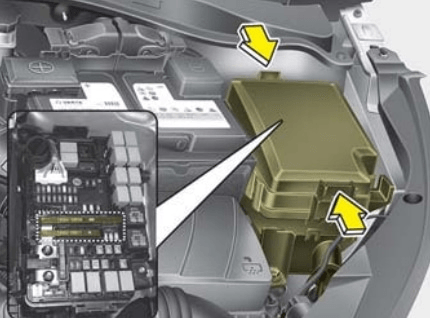

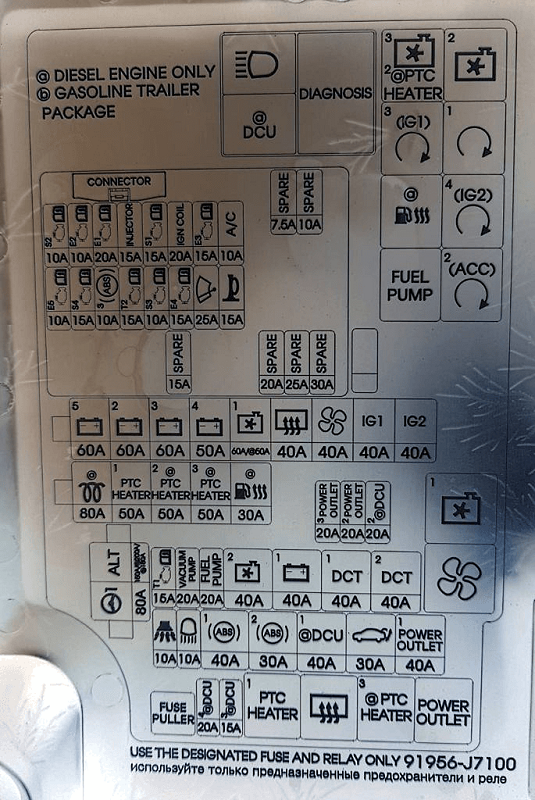

În compartiment motor
Se află pe partea stângă a compartimentului motor

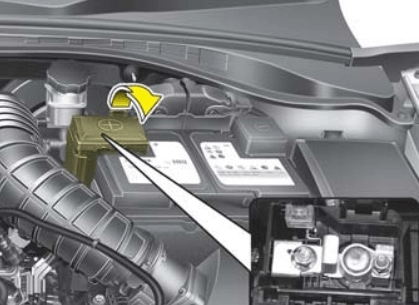

Pe terminalul pozitiv al bateriei se află o siguranță separată de mare putere.
