Kia Optima III (2010-2015) – cutia de siguranțe
Kia Optima III – schema cutiei de siguranțe
Anul producției: 2010 2011 2012 2013 2014 2015

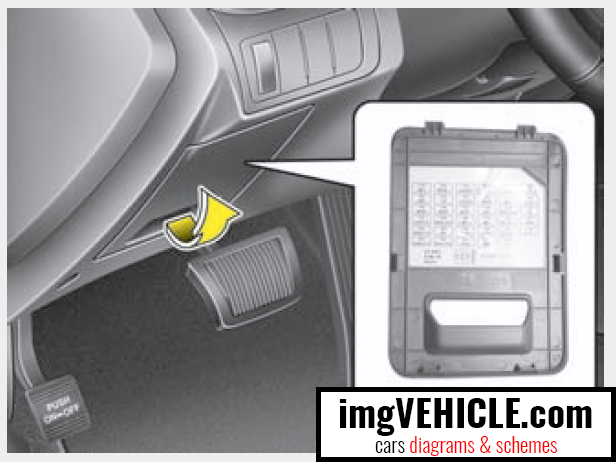

Siguranțe panou instrumente
| Nume siguranță | Evaluarea siguranței | Circuit protejat |
|---|---|---|
| Nume siguranță | Evaluarea siguranței | Circuit protejat |
| MODULO3 | 7,5A | Electromagnet al cheii, întrerupător mod sport |
| PDM 1 | 25A | Modul control inteligent al cheii |
| PRIZE ALIMENTARE | 15A | Prize alimentare față |
| MODULO 5 | 7,5A | Modul control inteligent al cheii, releu încălzire scaune spate stânga/dreapta |
| MODULO 2 | 7,5A | BCM, trapă panoramică, senzor ploaie |
| STEMMA | 10 A | Cutia de siguranțe I/P (releu portbagaj), ușă rezervor combustibil și întrerupător hayon, LP portbagaj |
| ORE | 10 A | Unitate principală A/V și navigație, audio, modul control al cheii inteligente, lampă plafon, lampă atmosferă Crash Pad, modul control climatizare, BCM, AMP, întrerupător alimentare oglindă exterioară, lampă atmosferă ușă șofer/pasager |
| C/BRICHETĂ | 15A | Brichetă |
| HTD STRG | 15A | Încălzire volan |
| A/CON | 7,5A | Modul control climatizare, cutia de siguranțe și releu E/R (releu ventilator) |
| ȘTERGĂTOR | 25A | Întrerupător multifuncțional, motor ștergător față, cutia de siguranțe și releu E/R (releu ștergător, releu senzor ploaie) |
| S/ÎNCĂLZIRE FRT | 20A | Încălzitor rulment CCS șofer/pasager, modul încălzire scaun șofer/pasager |
| MIRR HTD | 10 A | Oglindă exterioară alimentată șofer/pasager |
| MODULO 4 | 7,5A | Încălzitor scaune față și întrerupător CCS, modul control CCS șofer/pasager, modul încălzire scaun șofer/pasager, modul monitorizare presiune pneuri, sistem audio |
| A/BAG IND | 7,5A | Cluster instrumente (Sistem airbag IND.) |
| START | 7,5A | Senzor cheie inteligentă: releu alarmă antifurt / cu cheie inteligentă: PCM, întrerupător gamă cutie de viteze |
| Nume siguranță | Valoare siguranță | Circuit protejat |
|---|---|---|
| S/SCALDAMENTO RR | 15A | Releu încălzire scaune spate LH/RH |
| KARNET P/SEAT | 20A | Comutator manual scaun partea pasagerului |
| NEBBIA LP RR | 15A | – |
| MODULO 1 | 7,5A | Actuator dispozitiv nivelare Faruri de întâlnire LH/RH, modul nivelare automată faruri, modul IMS șofer, indicator levier bancomat, BCM, modul control climatizare, oglindă electrocromă, modul asistență menținere bandă, set semnalizatoare |
| VUOTO | 20A | Pompă gol, comutator gol |
| BORSA | 15A | Lampă Telltale, modul control SRS, senzor clasificare masă pasager |
| P/WDW LH | 25A | Cutia de siguranțe conexiune I/P (releu fereastră stânga alimentată), modul siguranță geam șofer/pasager |
| AMP | 30A | AMP |
| PDM 2 | 7,5A | Buton Start Stop, modul control inteligent cheie, suport breloc |
| MDPS | 10 A | Modul control EPS, comutator Crash Pad |
| PDM3 | 7,5A | Modul control inteligent cheie |
| P/WDW RH | 25A | Cutia de siguranțe conexiune I/P (releu fereastră dreapta alimentată) |
| P/SEAT DRV | 30A | Modul IMS șofer, comutator manual scaun șofer, comutator suport lombar șofer |
| BLINDATURA DR | 20A | Releu deblocare dublă tură, cutia de siguranțe conexiune I/P (releu încuietoare ușă, releu deblocare ușă, releu sonor semnalizator) |
| SOFFITTO APRIBILE | 20A | Trapă panoramică |
| IG 1 | 20A | Cutia de siguranțe și relee E/R (siguranțe: Sistem antiblocare roți (ABS) 3 10A, TCU 2 15A, ECU 4 10A) |
| CONNESSIONE ALIMENTAZIONE AUDIO | 15A | Unitate principală A/V și navigație, audio |
| STANZA CONNESSIONE ALIMENTAZIONE LP | 10 A | Suport extern cheie inteligentă șofer/pasager, modul IMS șofer, releu deconectare automată lampă, lampă ușă față șofer/pasager, cheie aprindere ILL. și comutator avertizare ușă, modul control climatizare, conector interfață date, receptor RF, BCM, oglindă electrocromă, set semnalizatoare, senzor automat lumină și foto, modul monitorizare presiune pneuri |

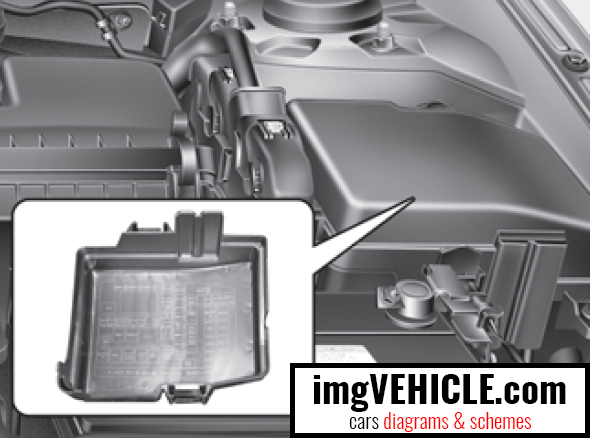

Compartiment motor
| Nume siguranță | Valoare siguranță | Circuit protejat |
|---|---|---|
| Nume siguranță | Valoare siguranță | Circuit protejat |
| IP B+ 2 | 60A | Cutia de conexiune I/P (P/SEAT DRV 30A, P/SEAT PASS 20A, AMP 30A, PDM 2 7,5 A, IPS 5, IPS 6, ARISU 2) |
| B+ 4 (neutilizat) | 60A | – |
| IGN 2 | 40A | Cutia de siguranțe și relee E/R (releu demaror), cutia de siguranțe și relee (releu PDM 3(IG 2)), întrerupător aprindere |
| ABS 1 | 40A | Modul ESC |
| POSTERIORE HTD (G4KJ)/ C/VENTILATORE ALTO (G4KH) | 40A/60A | E/RFuse și cutia de relee (releu RR HTD) (G4KJ) Releu C/FAN (HI) (G4KH) |
| VENTILATORE | 40A | Cutia de siguranțe și relee E/R (releu ventilator) |
| IP B+ 1 | 60A | Cutia de conexiune I/P (PDM 1 25A, MODUL 3 7,5A, S/HEATER FRT 20A, S/HEATER RR 15A PORTBAGAJ 10A, P/WDW LH 25A, P/WDW RH 25A), conector alimentare (AUDIO 15A)) |
| MDPS | 80A | Modul control EPS |
| TERGICRISTALLO | 10 A | PCM |
| POSTERIORE HTD IND | 10 A | Modul control climatizare |
| AMS | 10 A | Senzor baterie |
| TCU 1 | 10 A | PCM |
| FERMA LP | 10 A | Cutia de siguranțe și relee E/R (releu HAC), modul control cheie inteligentă, întrerupător lampă stop |
| Nume siguranță | Valoarea siguranței | Circuit protejat |
|---|---|---|
| ANTIGELO | 10 A | Cutia de siguranțe și releu E/R (releu antigelo) |
| GUARNIZIONE H/LP | 10 A | – |
| LDC 1 | 30A | – |
| C/VENTILATORE | 40A | Cutia de siguranțe și releu E/R (releu C/ventilatore (HI), releu C/ventilatore (LO) |
| ABS 2 | 30A | Conector control universal, modul ESC |
| LDC 2 | 30A | – |
| CVVL (non utilizzato) / RR THD (G4KH) 40A RR releu HTD (G4KH) | ||
| IP B+ 3 | 50A | Cutie conexiune I/P (conector alimentare (ROOM LP 10A), TETTUCCIO APRIBILE 20A, DR LOCK 20A IPS 1, IPS 3, ARISU 1) |
| IGN 1 | 40A | Cutia de siguranțe și releu (releu PDM 1 (ACC), releu PDM 2 (IG 1), întrerupător aprindere |
| EMS | 40A | Cutie EMS (Clacson 15A, ECU 3 10A, ECU 1 30A, F/POMPA 20A) |
| ECU 4 | 10 A | PCM |
| TCU 2 | 15A | Întrerupător lumini urgență, senzor viteză vehicul, întrerupător gamă punte motor |
| ABS 3 | 10 A | Cutia de siguranțe și releu E/R (releu HAC), întrerupător lampă stop, modul ESC, conector control universal |
| B/UP LP | 10 A | Unitate principală A/V și navigație, audio, oglindă electrocrómatică, BCM, lampă spate combinată (intrare) LH/RH |
| A/CON | 10 A | Modul control climatizare |
