Skoda Fabia NJ (2018-2019) – cutia de siguranțe
Skoda Fabia (2018-2019…) – schema cutiei de siguranțe
Anul producției: 2018, 2019.
Siguranțele Brichetei/prizei electrice în Skoda Fabia sunt siguranțele #13 (priză de 12 volți în portbagaj) și #44 (brichetă, priză de alimentare de 12 volți) în blocul siguranțe al bordului.
| Culoare siguranță | Amperi [A] |
|---|---|
| maro deschis | 5 |
| maro închis | 7,5 |
| roșu | 10 |
| albastru | 15 |
| galben albastru | 20 |
| alb | 25 |
| verde/roz | 30 |
| Verde | 40 |
| roșu | 50 |
Poziția cutiei de siguranțe
Cutia de siguranțe se află în spatele capacului de sub volan.

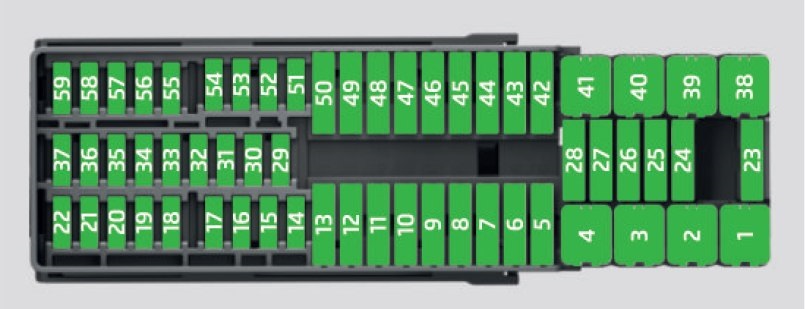

Schema cutiei de siguranțe
Pentru vehicule cu volan pe partea stângă
Atribuirea siguranțelor în bord
| Nr | Consumator de energie |
|---|---|
| Nr | Consumator de energie |
| 1 | Lumină de poziție stânga;
Lumină de poziție; Lumină de stop înalt montată. |
| 2 | Închidere centralizată |
| 3 | Releu de aprindere |
| 4 | Lumină dreapta;
Lumină de marșarier; Iluminare plăcuță. |
| 5 | Geamuri electrice – partea șoferului |
| 6 | Centrală;
Iluminare interioară. |
| 7 | Claxon |
| 8 | Carlig remorcă – lumină stânga |
| 9 | Manetă de comandă sub volan;
Centrală motor (doar fără KESSY); Cutie automată (doar fără KESSY); Manetă de comandă cutie automată (doar fără KESSY); ESC (doar fără KESSY); Centrală de recunoaștere remorcă (doar fără KESSY); Servodirecție (doar fără KESSY); Sistem airbag (doar fără KESSY). |
| 10 | Geamuri electrice – spate stânga |
| 11 | Sistem de curățare faruri |
| 12 | Display radio |
| 13 | Priză 12 V în portbagaj |
| 14 | Manetă de comandă sub volan;
Comutator lumini; Blocare extragere cheie din bord (cutie automată); interfață diagnosticare; Semnalizatoare; Centrală SmartGate; Senzor ploaie; Senzor lumină. |
| 15 | Centrală sistem climatizare;
Manetă de comandă cutie automată. |
| 16 | Bord |
| 17 | Sistem alarmă;
Claxon. |
| 18 | Nespecificat |
| 19 | Nespecificat |
| 20 | Nespecificat |
| 21 | Nespecificat |
| 22 | Sistem ștergătoare parbriz față și spate |
| 23 | Nespecificat |
| 24 | Ventilator sistem climatizare, încălzire;
Centrală climatizare și încălzire. |
| 25 | Nespecificat |
| 26 | Scaune față încălzite |
| 27 | Ștergător spate |
| 28 | Nespecificat |
| 29 | Sistem airbag (doar cu KESSY) |
| Nr | Consumator de energie |
|---|---|
| 30 | Geamuri electrice (2015-2018);
Comutatoare lumini; Comutatoare lumini de mers înapoi; Modul climatizare; Modul asistență parcare; Oglindă exterioară; Alimentare bară butoane centrale; Alimentare bară butoane laterale; Oglindă interioară. |
| 31 | Pompă combustibil;
Modul ventilator radiator; Regulator de viteză; Releu ștergător față și spate |
| 32 | 2015-2018:
Interfață diagnosticare; Reglare debit faruri; 2019: Conexiune diagnosticare; Nivelare faruri; Încălzire jet spălare; Faruri LED. |
| 33 | Releu demaror;
Comutator pedală ambreiaj. |
| 34 | 2015-2018:
Duze încălzite parbriz; 2019: Funcție încărcare prin USB. |
| 35 | 2015-2018:
Nealocat; 2019: Detectare „unghi mort”. |
| 36 | Scaune față încălzite |
| 37 | Radar |
| 38 | Nealocat |
| 39 | 2015-2018:
Sistem încălzire electrică suplimentară; 2019: Nealocat |
| 40 | Nealocat |
| 41 | Încălzire lunetă spate |
| 42 | Geamuri electrice – partea pasagerului față |
| 43 | Cârlig remorcă – contact în priză |
| 44 | Brichetă;
Priză alimentare 12 V. |
| 45 | Geamuri electrice – spate dreapta |
| 46 | Spălător lunetă față și spate;
Manetă comandă sub volan. |
| 47 | Cârlig remorcă – contact în priză |
| 48 | Cârlig remorcă – lumină dreapta |
| 49 | Modul pompă combustibil |
| 50 | Radio |
| 51 | Încălzire oglindă exterioară |
| 52 | Modul KESSY |
| 53 | Blocare volan KESSY |
| 54 | Nealocat |
| 55 | Scaune față încălzite |
| 56 | Nealocat |
| 57 | Nealocat |
| 58 | Nealocat |
| 59 | Nealocat |
Bloc siguranțe în compartiment motor
Schema bloc siguranțe
Atribuirea siguranțelor
| Nr | Consumator de energie |
|---|---|
| Nr | Consumator de energie |
| 1 | Ventilator răcitor |
| 2 | 2015-2018:
Modul control sistem bujii; 2019: Nealocat. |
| 3 | Modul control Sistem antiblocare roți (ABS)/ESC |
| 4 | 2015-2018:
Sistem încălzire electrică suplimentară; 2019: Nealocat. |
| 5 | 2015-2018:
Sistem încălzire electrică suplimentară; 2019: Nealocat. |
| 6 | Cutie automată |
| 7 | Modul control motor |
| 8 | Ștergătoare parbriz |
| 9 | Modul control |
| Nr | Consumator de energie |
|---|---|
| 10 | Modul control pentru Sistem antiblocare roți (ABS)/ESC |
| 11 | 2015-2018:
Nealocat; 2019: Pompă gol pentru sistemul de frâne. |
| 12 | Componente motor |
| 13 | Comutator pedala frână |
| 14 | Componente motor;
Releu pompă combustibil. |
| 15 | Modul control motor |
| 16 | Demaror |
| 17 | Modul control motor |
| 18 | 2015-2018:
Componente motor; Releu încălzitor electric suplimentar; Ventilator răcire radiator; 2019: Ventilator răcire radiator; Supapă de aerisire; Senzor temperatură ulei; Supapă filtru cu cărbune activ; Supapă colector admisie. |
| 19 | Senzor de oxigen |
| 20 | 2015-2018:
Componente motor; Modul control sistem bujii; Încălzire ventilare cutia de ulei; 2019: Bobine de aprindere. |
