UAZ Hunter 469
UAZ Hunter (UAZ-315195)
2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2013, 2014, 2015, 2016, 2017, 2018, 2019
Cutia de siguranțe
Se află sub bord, chiar deasupra volanului.

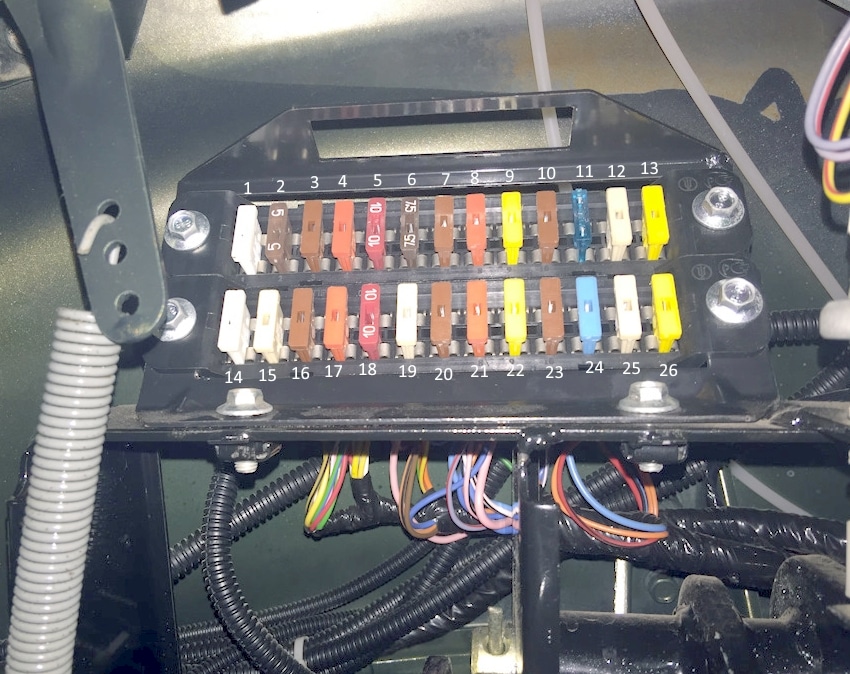

Foto schema
Descriere
| 1 | Rezervă 25A |
| 2 | 5A Lumină laterală dreapta |
| 3 | 7,5A Faruri de întâlnire dreapta |
| 4 | 10A Faruri de drum partea dreaptă |
| 5 | 7,5A Far proiectoare de ceață, dreapta |
| 6 | 5A Lumină a cutia de siguranțe, priză pentru lampă portabilă; |
| 7 | 7,5A Lumini de stop |
| 8 | 10A Semnalizatoare în mod alertă |
| 9 | 20A Claxon |
| 10 | 7,5A Iluminare plăcuță, iluminare instrumente, întrerupătoare |
| 11 | Brichetă 15A |
| 12 | 5A Lumină proiectoare de ceață spate |
| 13 | 10A Transmisie radio |
| 14 | Rezervă 25A |
| 15 | 5A Lumină laterală stânga |
| 16 | 7,5A Faruri de întâlnire stânga |
| 17 | 10A Faruri de drum partea stângă |
| 18 | 7,5A Far proiectoare de ceață |
| 19 | 5A Lumină de marșarier, stânga |
| 20 | 7,5A Semnalizatoare în modul semnalizatoare |
| 21 | Încălzitor 10A |
| 22 | 20A Motor ștergător, spălător parbriz față |
| 23 | 7,5A Lămpi plafonieră, lampă în compartiment motor |
| 24 | 15A Rezervă |
| 25 | 5A Instrumente și dispozitive de semnalizare |
| 26 | 10A Pompă suplimentară a sistemului de încălzire UAZ 315148 |
Siguranța pentru brichetă este numărul 11 de 15A.
Cutia de relee
Se află sub panou, lângă evacuarea stângă.
Diagramă
Scop
- releu faruri de întâlnire
- releu faruri de drum
- releu întrerupător faruri proiectoare de ceață
- releu ștergător lunetă spate
- releu pentru aprinderea luminii proiectoare de ceață spate
- releu ștergător față
- Activează releul întrerupătorului semnalului
Compartiment motor
Poziție
Cutia de siguranțe
Cutia de siguranțe de putere (1) este compusă din siguranțe de mare putere. La vehiculele UAZ 315143 și UAZ 315148 este compusă din 4 siguranțe, la celelalte 2.
Diagramă
Întâlnire
Tip 1
- 40A iluminare exterioară
- 90A întrerupător aprindere bornă 30
Tip 2
- 90A întrerupător aprindere bornă 30
- 40A iluminare exterioară
- 15A Încălzire filtru combustibil
- 90/60A bujii de aprindere
Cutia de relee
(2) Aici se găsesc releele și siguranțele sistemului de control al motorului și al injecției de combustibil.

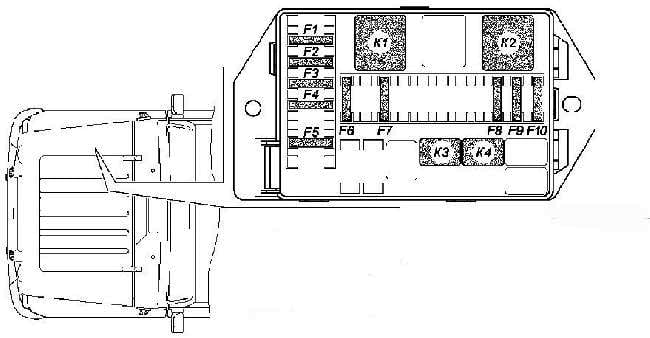

Cutie suplimentară
Utilizată în principal la motoarele diesel UAZ-315195, 315148.
Diagramă
Scop
| K1 | Releu demaror |
| K2 | Releu principal 2 |
| KZ | Releu principal 1 |
| K4 | Releu încălzitor combustibil |
| F1 | Alimentare bord 30A |
| F2 | Alimentare bord 30A |
| F3 | 25A Releu încălzire combustibil |
| F4 | Diagnosticare 5A |
| F5 | 20A Releu demaror |
| F6 | Senzor debit masic aer 10A |
| F7 | Unitate control 5A |
| F8 | 15A Releu principal 1 |
| F9 | 10A Releu principal 2 |
| F10 | 25A Releu principal 2 |
