Jeep Cherokee KL (2014-2019) – cutia de siguranțe
Jeep Cherokee KL (2014-2019) – schema cutiei de siguranțe
Anul producției: 2014, 2015, 2016, 2017, 2018 și 2019.
Siguranțele brichetei (priza de alimentare) în Jeep Cherokee sunt siguranțele F60 (priză de alimentare – consola centrală), F75 (brichetă) și F92 (2014) sau F91 (din 2015) (priză de alimentare spate) în cutia de siguranțe din compartiment motor.
Aici vei găsi schemele cutiei pentru diferiți ani. Derulează în jos pentru a găsi cea corectă!

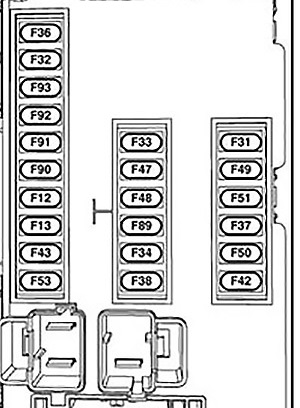

Locația cutiei de siguranțe
Panoul interior al siguranțelor se află în habitaclu, pe panoul lateral stâng al bordului, în spatele sertarului.

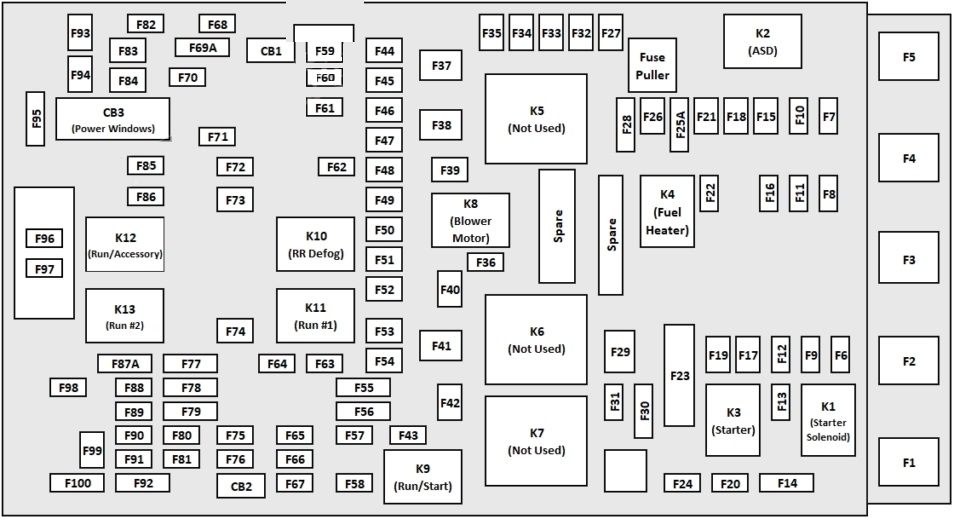

Schema cutiei de siguranțe
Cutia se află în compartiment motor lângă baterie. Conține siguranțe tip cartuș, mini-siguranțe și relee.
Unitate transfer putere (PTU) – dacă este prezentă; Modul sistem frânare (BSM). Stop/Start motor. Busolă; Cameră spate – dacă este prezentă; Comutatoare încălzire scaun spate; Lampă portbagaj YV; Încărcător lanternă. KIN; Concentrator RF; Bloc electric coloana volan (ESL) Scaune spate încălzite – dacă sunt prezente. Set indicatori bord. Senzor umiditate; Modul sistem asistență șofer (DASM); Asistent parcare (PAM). Deschidere activă grilă (AGS) – dacă este prezentă. Semnalizatoare – dacă sunt prezente Modul control coloana volan (SCCM); TV – dacă este prezent. Climatizare; Modul bancă comutatoare auxiliare (ASBM); Cluster bord. Oglindă electrocrormatică; Modul cameră inteligentă – dacă este prezent Senzor ploaie; Trapă – dacă este prezentă. Atribuirea siguranțelor sub compartimentul motor (2015) Unitate transfer putere (PTU); Modul sistem frânare (BSM) – în funcție de echipare.
Nr
Amperi [A]/Culoare
Descriere
F13
15 A albastru
Far de întâlnire stânga
F32
10 A roșu
Iluminare interioară
F36
10 A roșu
Modul/releu antifurt – dacă este prezent
F38
20 A galben
Închidere centralizată
F43
20 A galben
Pompă spălător parbriz față
F48
25 A transparent
Proiectoare de ceață spate stânga și dreapta – dacă este prezent
F49
7,5 A maro
Suport lombar
F50
7,5 A maro
Încărcător wireless – dacă este prezent
F51
10 A roșu
Comutator geam partea șoferului / oglinzi electrice – în funcție de echipare
F53
7,5 A maro
Port UCI (USB și AUX)
F89
10 A roșu
Încuietori uși – deblocare din partea șoferului
F91
7,5 A maro
Proiector de ceață față stânga (fază scurtă și lungă)
F92
7,5 A maro
Proiector de ceață față dreapta (fază lungă)
F93
10 A roșu
Faruri de întâlnire dreapta
Locația cutiei de siguranțe
Eticheta identificativă a fiecărui element este tipărită în interior.Schema cutiei de siguranțe
Nr
Siguranță
Siguranță cartuș
Descriere
Nr
Siguranță
Siguranță cartuș
Descriere
F06
–
–
Neutilizat
F07
15 A albastru
–
Modul control grup propulsor – PCM
F08
25 Amp transparent
–
Modul control motor (ECM)
F09
–
–
Neutilizat
F10
20 Amp galben
–
Unitate transfer putere (PTU)
F11
–
–
Neutilizat
F12
20 Amp galben
–
Pompă gol frână – dacă este prezentă
F13
10 A roșu
–
Modul control motor (ECM)
F14
10 A roșu
Modul control sistem tracțiune (DTCM);
F15
–
–
Neutilizat
F 16
20 Amp galben
–
Sistem tracțiune
F17
–
–
Neutilizat
F18
–
–
Neutilizat
F19
–
40 A verde
Electrovalvă demaror
F20
10 A roșu
–
Ambreiaj compresor aer condiționat
F21
–
–
Neutilizat
F22
5 Amp maro deschis
–
Ventilator radiator
F23
70 Amp maro deschis
–
Modul control caroserie (BCM) – alimentare 1
F24
–
–
Neutilizat
F25
–
–
Neutilizat
F26
–
30 A roz
Încălzitor combustibil – doar motorină
F27
–
–
Neutilizat
F28
15 A albastru
–
Modul control transmisie (TCM)
F29
–
–
Neutilizat
F30
10 A roșu
–
Modul control motor (ECM)
F31
–
–
Neutilizat
F32
–
–
Neutilizat
F33
–
30 A roz
Modul ușă șofer (DDM) – dacă este prezent
F34
–
30 A roz
Modul control caroserie (BCM) – alimentare 3
F35
–
–
Neutilizat
F36
–
–
Neutilizat
F37
–
50 A roșu
Modul stabilizare tensiune (VSM) – dacă este echipat cu opțiune;
F38
–
50 A roșu
Ventilator radiator
F38
–
60 Amp galben
Bobine de aprindere – dacă sunt prezente (diesel)
F39
–
40 A verde
Motor ventilator HVAC
F40
–
20 A albastru
Lumină poziție remorcă – dacă este prezentă
F41
–
60 Amp galben
Modul control caroserie (BCM) – alimentare 2
F42
–
30 A roz
Frână electrică de parcare (EPB) – stânga
F43
20 Amp galben
Lumină stop stânga pentru remorcă – dacă este prezentă
F44
–
30 A roz
Conector remorcă / 7 pini – dacă este prezent
F45
–
30 A roz
Modul ușă partea pasagerului (PDM) – dacă este prezent
F46
–
25 Amp transparent
Trapă – în funcție de echipare
F47
–
30 A roz
Modul control sistem tracțiune (DTCM)
F48
–
–
Neutilizat
F49
–
30 A roz
Invertor (115 V A/C) – dacă este prezent
F50
–
30 A roz
Portbagaj electric – dacă este prezent
F51
–
–
Neutilizat
F52
–
–
Neutilizat
F53
–
30 A roz
BSM-ECU și valve
F54
–
30 A roz
Unitate control încălzitor combustibil – dacă este echipat cu motor diesel
Nr
Siguranță
Siguranță cartuș
Descriere
F55
10 A roșu
Senzori unghi mort;
F56
15 A albastru
–
Modul nod aprindere (1GNM);
F57
20 Amp galben
–
Motor pompă combustibil
F58
10 A roșu
–
Modul clasificare pasageri
F59
–
–
Neutilizat
F60
20 Amp galben
–
Priză alimentare – consola centrală
F61
–
–
Neutilizat
F62
10 A roșu
–
Oglinzi încălzite – dacă sunt prezente
F63
25 Amp Clar
–
Scaune față încălzite – dacă sunt prezente
F64
25 Amp Clar
Volan încălzit;
F65
15 A albastru
–
Climatizare (ECC);
F66
10 A roșu
Senzor temperatură mașină;
F67
–
–
Neutilizat
F68
–
–
Neutilizat
F69
10 A roșu
–
Comutator modul transfer putere (TSBM);
F70
–
–
Neutilizat
F71
20 Amp galben
–
Dezgheț parbriz – în funcție de echipare
F72
5 Amp Tan
–
Senzor inteligent baterie (IBS), dacă este echipat cu opțiunea Stop / Start motor
F72
20 Amp galben
–
Remorcă – RT Stop /
F73
–
30 A roz
Dezgheț lunetă spate
F74
–
20 A albastru
Motor benzină modul control motor (ECM) – dacă este prezent
F75
20 Amp galben
–
Brichetă
F76
20 Amp galben
–
Modul diferențial spate (RDM) – dacă este prezent
F77
10 A roșu
–
Comutator deblocare capac rezervor combustibil
F78
10 A roșu
–
Port diagnostic;
F79
10 A roșu
Ansamblu central integrat (ICS);
F80
20 Amp galben
–
Radio/CD – dacă este prezent
F81
–
–
Neutilizat
F82
–
–
Neutilizat
F83
–
30 A roz
Pompă spălător faruri – în funcție de echipare
F84
–
40 A verde
Modul sistem frânare (BSM) – motor pompă, dacă este echipat cu motor diesel
F84
–
20 A albastru
Lumini de urgență remorcă (motor benzină) – dacă sunt prezente
F85
–
–
Neutilizat
F86
–
–
Neutilizat
F87
–
–
Neutilizat
F88
15 A albastru
Modul atenuare coliziuni (CMM);
F89
10 A roșu
–
Nivelare faruri – în funcție de echipare
F90
–
–
Neutilizat
F91
–
–
Neutilizat
F92
20 Amp galben
–
Priză alimentare spate
F93
–
40 A verde
Modul sistem frânare (BSM) – motor pompă – dacă este echipat cu motor benzină
F94
–
30 A roz
Frână electrică de parcare (EPB) – dreapta
F95
10 A roșu
–
Oglindă electrocrormatică;
F96
10 A roșu
–
Controler siguranță pasageri (ORC)
F97
10 A roșu
–
Controler siguranță pasageri (ORC)
F98
25 Amp Clar
–
Amplificator audio – dacă este prezent
F99
–
30 A roz
Modul remorcare remorcă – dacă este echipat cu motor benzină
F100
–
–
Neutilizat
CB1
–
–
Scaun electric (partea șoferului)
CB2
–
–
Scaun electric (partea pasagerului)
CB3
–
–
Alimentare geamuri
Schema cutiei de siguranțe (2015)
Nr
Siguranță
Siguranță a cartuș
Descriere
Nr
Siguranță
Siguranță a cartuș
Descriere
F06
–
–
Neutilizat
F07
15 A albastru
–
Modul control grup propulsor – PCM
F08
25 Amp transparent
–
Modul control motor (ECM)
F09
–
–
Neutilizat
F10
20 Amp galben
Unitate transfer putere (PTU) – dacă este prezentă
F11
–
–
Neutilizat
F12
20 Amp galben
Pompă gol frână – dacă este prezentă
F13
10 A roșu
–
Modul control motor (ECM)
F14
10 A roșu
Modul control sistem tracțiune (DTCM);
F15
–
–
Neutilizat
F 16
20 Amp galben
–
Sistem tracțiune
F17
–
–
Neutilizat
F18
–
–
Neutilizat
F19
–
40 A verde
Electrovalvă demaror
F20
10 A roșu
–
Ambreiaj compresor climatizare
F21
–
–
Neutilizat
F22
5 Amp maro deschis
–
Ventilator radiator
F23
70 Amp maro deschis
–
Modul control caroserie (BCM) – alimentare 2
F23
50 A roșu
Modul stabilitate tensiune (VSM) Alimentare nr. 2 – dacă este dotat cu opțiune Stop / Start motor
F24
20 Amp galben
–
Ștergător spate – dacă este prezent
F25B
20 Amp galben
–
Ștergător față – dacă este prezent
F26
–
30 A roz
Încălzitor combustibil – doar motorină
F27
–
–
Neutilizat
F28
15 A albastru
–
Modul control transmisie (TCM)
F29
–
–
Neutilizat
F30
10 A roșu
Modul control motor (ECM) / (EPS) / Alimentare releu pompă combustibil / (PCM)
F31
–
–
Neutilizat
F32
–
–
Neutilizat
F33
–
–
Neutilizat
F34
–
–
Neutilizat
F35
–
–
Neutilizat
F36
–
–
Neutilizat
F37
–
–
Neutilizat
F38
–
60 Amp galben
Bujii incandescente (diesel) – dacă sunt prezente
F39
–
40 A verde
Motor ventilator HVAC
F40
–
20 A albastru
Lumină poziție remorcă – dacă este prezentă
F40
–
30 A roz
Pompă spălător faruri – în funcție de echipare
F41
–
60 Amp galben
Modul control caroserie (BCM) – alimentare 1
F41
50 A roșu
–
Modul stabilitate tensiune – alimentare 1 – dacă este dotat cu opțiune Stop / Start motor
F42
–
30 A roz
Modul frână electrică de parcare remorcă
F43
20 Amp galben
–
Motor pompă combustibil
F44
–
30 A roz
Conector remorcă / 7 pini – dacă este prezent
F45
–
30 A roz
Modul ușă partea pasagerului (PDM) – dacă este prezent
F46
–
25 Amp transparent
Trapă – în funcție de echipare
F47
–
30 A roz
Modul control sistem tracțiune (DTCM)
F48
–
30 A roz
Modul ușă partea șoferului
F49
–
30 A roz
Invertor (115 V / 220 V A / C)
F50
–
30 A roz
Modul ușă spate
F51
–
–
Neutilizat
F52
–
30 A roz
Ștergător față – dacă este prezent
Nr
Siguranță
Siguranță cartuș
Descriere
F53
–
30 A roz
Modul sistem frâne (BSM) – ECU și valve
F54
–
30 A roz
Alimentare modul control caroserie (BCM) 3
F55
10 A roșu
–
Senzori unghi mort / cameră spate / întrerupător încălzire scaun spate
F56
15 A albastru
Modul nod aprindere (IGNM) / KIN / concentrator RF / bloc electric coloana volan (ESCL), port USB dublu – consolă spate
F57
20 Amp galben
–
Lumini de stop stânga / semnalizatoare pentru remorcă – dacă există
F58
10 A roșu
–
Modul clasificare pasageri / VSM / TT Mod / ESCL
F59
–
30 A roz
Modul control sistem tracțiune (DTCM) – dacă există
F60
20 Amp galben
–
Priză alimentare – consolă centrală
F61
20 Amp galben
–
Lumini de stop dreapta / semnalizatoare pentru remorcă – dacă există
F62
20 Amp galben
–
Dezgheț parbriz – în funcție de echipare
F63
20 Amp galben
–
Scaune față încălzite / ventilate – dacă există
F64
20 Amp galben
–
Scaune spate încălzite – dacă există
F65
10 A roșu
Senzor temperatură vehicul / senzor umiditate / modul sistem asistență șofer (DASM) / asistent parcare (PAM)
F66
15 A albastru
Climatizare (ECC) / set indicatori bord (IPC) / modul interfață
F67
10 A roșu
Senzor temperatură vehicul / senzor umiditate / modul sistem asistență șofer (DASM) / asistent parcare (PAM) – dacă nu este dotat cu opțiune Stop / Start
F68
–
–
Gol
F69
10 A roșu
–
Întrerupător modul transfer putere (TSBM) / deschidere activă grilă (AGS) – dacă este dotat cu motor pe benzină
F69A
10 A roșu
–
Întrerupător modul transfer putere (TSBM) – dacă este dotat cu motor diesel
F70
5 Amp Tan
–
Senzor inteligent baterie – dacă este dotat cu opțiune Stop / Start motor
F71
20 Amp galben
–
Far HID dreapta – dacă este dotat cu opțiune Stop / Start motor
F72
10 A roșu
–
Oglinzi încălzite – dacă există
F73
–
20 A albastru
Capace remorcă – dacă există
F74
–
30 A roz
Dezgheț spate
F75
20 Amp galben
–
Brichetă – dacă există
F76
20 Amp galben
–
Modul diferențial spate (RDM) – dacă există
F77
10 A roșu
–
Întrerupător pedală eliberare / frână capac rezervor combustibil
F78
10 A roșu
–
Port diagnostic / televiziune digitală (doar Japonia)
F79
10 A roșu
Set central integrat (ICS) / Climatizare / Modul bancă întrerupătoare auxiliar (ASBM) / Cluster bord (IPC)
F80
20 Amp galben
–
Radio / CD – dacă există
F81
–
–
Gol
F82
–
–
Gol
F83
–
20 A albastru
Modul control motor (gaz)
F84
–
30 A roz
Frână electrică de parcare (EPB) – stânga
F85
–
–
Gol
F86
–
–
Gol
F87
–
–
Gol
F88
15 A albastru
Modul atenuare coliziuni (CMM) / oglindă electrocromatică / modul cameră inteligentă – dacă există
F89
10 A roșu
–
Nivelare faruri – în funcție de echipare
F90
–
–
Gol
F91
–
–
Gol
F92
20 Amp galben
–
Priză alimentare spate
F93
–
40 A verde
Modul sistem frâne (BSM) – motor pompă
F94
–
30 A roz
Frână electrică de parcare (EPB) – dreapta
F95
10 A roșu
Oglindă electrocromatică / senzor ploaie / trapă – în funcție de echipare / întrerupător geam partea pasagerului / consolă priză electrică
F96
10 A roșu
–
Controler siguranță pasageri (ORC) / (airbag)
F97
10 A roșu
–
Controler siguranță pasageri (ORC) / (airbag)
F98
25 Amp Clar
–
Amplificator audio – dacă există
F99
–
–
Gol
F100
–
–
Gol
CB1
Scaun electric (șofer)
CB2
Scaun electric (pasager)
CB3
Alimentare geamuri
Schema cutiei de siguranțe
