Jeep Grand Cherokee (2004-2022) – cutia de siguranțe
Jeep Grand Cherokee (2004) – schema cutiei de siguranțe
Anul producției: 2004
Siguranțe interne
Panoul cutiei de siguranțe se află în bordul inferior. Pe partea stângă a coloanei volanului.
| Incavo. | Amp [A] | Descriere |
| 1 | – | Rezervă |
| 2) | – | Rezervă |
| 3) | 10 | Faruri de întâlnire stânga |
| 4 | 15 | Semnalizatoare |
| 5 | 25 | Radio;
Amplificator |
| 6 | 15 | Lumini de poziție |
| 7 | 10 | Lumini interioare |
| 8 | 15 | Consolă superioară;
Spălător lunetă spate; Lumini IP; Electrovalvă geam portbagaj spate. |
| 9 | 20 | Prize electrice |
| 10 | 20 | Pedale reglabile electric |
| 11 | 10 | Indicator dezghețare lunetă spate |
| 12 | 10 | Releu oprire automată |
| 13 | – | Rezervă |
| 14 | 10 | Far de întâlnire stânga |
| 15 | 10 | Far de întâlnire dreapta |
| 16 | 10 | Far de drum dreapta |
| 17 | 10 | Tahometru;
Conector diagnostic. |
| 18 | 30 | Remorcă |
| 19 | 10 | Frâne antiblocare |
| 20 | 10 | Aprindere |
| 21 | 10 | Aprindere / pornire – PDC |
| 22 | 10 | Aprindere |
| 23 | 15 | Comutator frână |
| 24 | 15 | Proiectoare de ceață |
| 25 | 20 | Releu de întârziere
accesorii (trapă). |
| 26 | 15 | |
| 27 | 15 | Proiectoare de ceață spate
(dacă sunt prezente în echipare) |
| 28 | 10 | Controler caroserie;
ACC. |
| 29 | 10 | Comutator ștergător spate;
motoare spălătoare parbriz. |
| 30 | 15 | Radio |
| 31 | 10 | Aprindere Pornire |
| 32 | 10 | Airbag |
| 33 | 10 | Aprindere activată – airbag |
| C1 | 20 | Ștergător (siguranță automată) |
| C2 | 20 | Scaune (comutator automat) |
| C3 | – | Rezervă |
Jeep Grand Cherokee (2005-2006) – schema cutiei de siguranțe
Anul producției: 2005, 2006
Siguranțe interne
Panoul cutiei de siguranțe se află în bordul inferior, în partea stângă a coloanei volanului.
| Incavo | Curent amperic [A] | Descriere |
| 1 | 30 | Amplificator audio (B +) |
| 2) | 15 | Trapă (B +) |
| 3) | 10 | Htd Mirror (EBL) |
| 4 | 20 | Rr Pwr Out (B + |
| 5 | 10 | Rr HVAC (R / O) |
| 6 | 10 | OCM (B +) |
| 7 | 20 | Încuietori uși (B +) |
| 8 | 15 | Control Blocare Coloană (B +) |
| 9 | 20 | Pwr Outlet (B + |
| 10 | 10 | Ign Run Only Out (R / O) |
| 11 | – | Rezervă |
| 12 | 10 | Mem. Sw, Lampă suplimentară (B +) |
| 13 | – | Rezervă |
| 14 | 20 | Brichetă Ltr (R / A) |
| 15 | 10 | Press Tire Mon (R / O) |
| 16 | 10 | SCM, cluster OBD (B +) |
| 17 | 15 | Flipper Glass (B + |
| 19 | 10 | OCM (R / S) |
| 20 | 10 | WCM, cluster (R / S |
| 21 | 15 | Autowipe (întârziere Accy) |
| 22 | 15 | Ștergător spate (B + |
| 24 | 10 | PDC, FCM, A580 (R / S) |
| 25 | 10 | Sistem antiblocare roți (ABS), Trans. Comutator cutia de siguranțe (R / S) |
| CB1 | 20 | Ciclu – ștergătoare (B +) |
| CB2 | 20 | Scaune non ciclice (B +) |
| CB3 | 20 | Ferestre fără ciclu (întârziere) |
Siguranțe subterane (centru de distribuție a energiei)
Centrul de distribuție a energiei se află în compartiment motor lângă baterie.
| Incavo | Corrente amperica [A] | Descriere |
| 1 | 40 | Ventilator HVAC |
| 2) | 30 | Prize electrice |
| 3) | 30 | Rr Ștergător / Ign R / O |
| 4 | 30 | Pompă ABS |
| 5 | 50 | Încălzitor cabină 1 (doar motorină) |
| 6 | 50 | ASD |
| 7 | 30 | Rr HVAC (XK) |
| 8 | 40 | Întârziere aprindere / Scaune |
| 9 | – | Rezervă |
| 10 | 40 | Demaror / Alimentare JB |
| 11 | 30 | Brichetă / T-Tractare |
| 12 | 40 | Oglindă EBL / Încălzire |
| 13 | 40 | Alimentare JB |
| 14 | 50 | Încălzitor cabină 2 (doar motorină) |
| 15 | 50 | Încălzitor cabină 3 (doar motorină) |
| 16 | 25 | IPM / bobine |
| 17 | – | Rezervă |
| 18 | 20 | Ambreiaj TCM19 / 20AC |
| 19 | 20 | Comutator aprindere |
| 20 | 20 | PCM Batt (doar benzină) |
| 21 | 30 | Supape ABS |
| 22 | – | Rezervă |
| 23 | 20 | FDCM |
| 24 | 20 | Pompă combustibil |
| 25 | 20 | FDCM / E-Diff. |
| 26 | 15 | Hyd / PCM (doar motorină |
| 27 | 15 | Lumini de frână / frână |
| 28 | 25 | NGC / injectoare |
| 29 | – | Rezervă |
| 30 | – | Rezervă |
| 31 | Mini releu | Cabină Htr 1 Rly (doar motorină) |
| 32 | Micro releu | TCM Rly (doar benzină) |
| 33 | Micro releu | Demaror Rly |
| 34 | Micro releu | Ambreiaj AC Rly |
| 35 | Micro releu | Pompă combustibil Rly |
| 36 | Mini releu | Cabină Htr 3 Rly (doar motorină) |
| 38 | Mini releu | Cabină Htr 2 Rly (doar motorină) |
| 39 | Mini releu | Ventilator HVAC Rly |
| 40 | Mini releu | ASD Rly |
Siguranțe sub capotă (modul de alimentare integrat)
| Incavo | Curent amperic [A] | Descriere |
| 1 | Micro Releu | Ștergător Pornit / Oprit Releu |
| 2) | Micro Releu | Ștergător Viteza Mare / Mică Releu |
| 3) | Micro Releu | Claxon Releu |
| 4 | Micro Releu | Aparat spate proiectoare ceață (doar BUX) |
| 5 | Micro Releu | Lt T-Tow Stop / Semnalizare Releu |
| 6 | Micro Releu | Rt T-Tow Stop / Semnalizare Releu |
| 7 | Micro Releu | Lămpi parcare Releu |
| 8 | 10 | Lămpi parcare Lt |
| 9 | 10 | Lămpi parcare T-Tow |
| 10 | 10 | Lămpi Rt Park |
| 11 | Mini releu | Ventilator Radiator Viteza Mare Releu |
| 12 | 20 | Baterie bord # 4 |
| 13 | 20 | Baterie bord # 2 |
| 14 | 20 | Pedale reglabile electric |
| 15 | 20 | Proiectoare de ceață față |
| 16 | 20 | Claxon |
| 17 | 20 | Proiectoare de ceață spate |
| 18 | 20 | FCM Batt # 1 |
| 19 | 20 | Lt T-Tow Stop / Turn |
| 20 | 20 | FCM Batt # 3 |
| 21 | 20 | Rt T-Tow Stop / Turn |
| 22 | 30 | FDCM Mod |
| 23 | 50 | Ventilator răcire |
| 24 | Mini releu | Rad Fan Lo Rly |
| 25 | Micro releu | Ft Proiectoare de ceață Rly |
| 26 | Micro releu | Suport pedale reglabile electric |
| 27 | 15 | IOD # 1 |
| 28 | 20 | IOD # 2 (audio) |
| 29 | 10 | ORC (Ign R / .S) |
| 30 | 10 | ORC (Ign R / O) |
Jeep Grand Cherokee (2007) – schema cutiei de siguranțe
Anul producției: 2007
Siguranțe interne
Panoul cutiei de siguranțe se află în partea inferioară a bordului, în partea stângă a coloanei volanului.
| Incavo | Siguranță cartuș | Mini siguranță | Descriere |
| 1 | 30 | Amplificator audio (B +) | |
| 2) | 15 | Trapă (B +) | |
| 3) | 10 | Oglindă încălzită (EBL) | |
| 4 | 20 | Ieșire alimentare spate (B +) | |
| 5 | 10 | Încălzire spate (R / O) (doar XK) | |
| 6 | Rezervă (B +) | ||
| 7 | 20 | Încuietori uși (B +) | |
| 8 | 15 | Control Col Lock (B +) (ELV) | |
| 9 | 20 | Pwr Outlet (B +) | |
| 10 | 10 | Modul control transmisie principală (FDCM), ventilare încălzitor, climatizare (HVAC), grup întrerupătoare, întrerupător bord, O / H, ventilare încălzitor, releu climatizare (HVAC), asistent parcare spate | |
| 11 | Rezervă (B +) |
| 12 | 10 | Modifiche uși, mem. Luci Sw, O / H, lumini de cortizie IP, lampă compartiment portbagaj (B +) | |
| 13 | 10 | Curățare automată (R / A) | |
| 14 | 20 | Brichetă Ltr (R / A) | |
| 15 | 10 | Senzori presiune pneuri (R / O) | |
| 16 | 10 | Modul control direcție (SCM), Diag. Conector, cluster (B +) | |
| 17 | 15 | Flipper Glass (B +) | |
| 19 | Rezervă (R / S) | ||
| 20 | 10 | Modul intrare la distanță Sentry Key (SKREEM), cluster (R / S) | |
| 21 | Rezervă (întârziere Apr) | ||
| 22 | 15 | Ștergător spate (B +) | |
| 24 | 10 | Releu centru distribuție energie (PDC), modul control transmisie principală (FDCM), modul control față (FCM) (R / S), A580 (R / S) | |
| 25 | 10 | Shifter Assy (BTSI), Trans. Comutator transmisie, ESP / ABS, bobină deblocare frână (R / S) |
Siguranțe subterane (centru de distribuție a energiei)
Centrul de distribuție a energiei se află în compartiment motor lângă baterie.
| Incavo | Siguranță cartuș | Mini siguranțe | Descriere |
| 1 | 40 | Motor ventilator HVAC | |
| 2) | 30 | Prize electrice | |
| 3) | 30 | Ștergător spate / Aprindere R / O | |
| 4 | 30 | Pompa Sistem antiblocare roți (ABS) | |
| 5 | 50 | Încălzire cabina 1 (numai motorină) | |
| 6 | 50 | Dezactivare automată (ASD) | |
| 7 | 30 | Încălzire spate (numai XK) | |
| 8 | 40 | Întârziere Apr / Scaune | |
| 9 | 40 | Pwr Liftgate (numai XK) | |
| 10 | 40 | Alimentare Demaror / bloc conexiune (JB) | |
| 11 | 30 | Brichetă / T-Tras | |
| 12 | 40 | Dezghețare lunetă spate (EBL) / oglindă încălzită | |
| 13 | 40 | Alimentare bloc de joncțiune (JB) | |
| 14 | 50 | Încălzire cabina 2 (numai motorină) |
| 15 | 50 | Încălzirea cabinei 3 (doar motorină) | |
| 16 | 25 | Modul de alimentare integrat (IPM) / bobine | |
| 17 | Rezervă | ||
| 18 | 20 | Ambreiaj EATX / AC | |
| 19 | 20 | Aprindere Sw | |
| 20 | 30 | PCM Batt (doar benzină) | |
| 21 | 30 | Supape ABS | |
| 22 | 20 | T-Tow (BUX) | |
| 23 | 20 | Modul control motor final (FDCM) | |
| 24 | 20 | Pompă combustibil | |
| 25 | 20 | Modul control motor final (FDCM) | |
| 26 | 15 | Modul control grup propulsor (PCM), dezactivare automată (ASD) (doar motorină) | |
| 27 | 15 | Lumină de stop / frână | |
| 28 | 25 | Controler nouă generație (NGC) / injectoare | |
| 29 | Rezervă | ||
| 30 | Rezervă |
Siguranțe sub capotă (modul de alimentare integrat)
| Incavo | Siguranță cartuș | Mini siguranță | Descriere |
| 8 | 10 | Lumini de parcare Lt | |
| 9 | 10 | Lumini de parcare remorcă | |
| 10 | 10 | Lumini Rt Park | |
| 12 | 20 | Batt # 4 modul control față (FCM) | |
| 13 | 20 | Batt # 2 modul control față (FCM) | |
| 14 | 20 | Pedale reglabile electric | |
| 15 | 20 | Proiectoare de ceață Ft | |
| 16 | 20 | Claxon | |
| 17 | 20 | Ștergător spate | |
| 18 | 20 | Batt # 1 modul control față (FCM) | |
| 19 | 20 | Lt Trailer-Tow Stop / Turn | |
| 20 | 20 | Batt # 3 modul control față (FCM) | |
| 21 | 20 | Rt Trailer-Tow Stop / Turn | |
| 22 | 30 | MOD. Modul control motor final (FDCM) MOD | |
| 23 | 50 | Ventilator răcire | |
| 27 | 15 | Preluare la dezactivarea aprinderii (IOD) # 1 | |
| 28 | 20 | Preluare la dezactivarea aprinderii (IOD) # 2 | |
| 29 | 10 | Controler limitare prezență pasageri (ORC) R / S | |
| 30 | 10 | R / O controler limitare prezență pasageri (ORC) |
Jeep Grand Cherokee (2008) – schema cutiei de siguranțe
Anul producției: 2008.
Siguranță brichetă (priză de alimentare) în Jeep Grand Cherokee (2008) este siguranța 6 în cutia de siguranțe din compartiment motor.
Siguranțe interne
Panoul de siguranțe se află în partea inferioară a bordului, în partea stângă a coloanei volanului.
| Incavo | Siguranță cartuș | Mini siguranță | Descriere |
| 1 | 30 | Amplificator audio (B +) | |
| 2) | 15 | Trapă (B +) | |
| 3) | 10 | Oglindă încălzită (EBL) | |
| 4 | 20 | Ieșire alimentare spate (B +) | |
| 5 | 10 | Încălzire HVAC (R / O) (numai șofer) | |
| 6 | Rezervă (B +) | ||
| 7 | 20 | Încuietori uși (B +) | |
| 8 | 15 | Control Col Lock (B +) (ELV) | |
| 9 | 20 | Priză alimentare (B +) | |
| 10 | 10 | Modul control transmisie principală (FDCM), ventilare încălzitor, climatizare (HVAC), grup comutatoare, comutator cutie distribuție, O / H, ventilare încălzitor, releu climatizare (HVAC), asistent parcare spate | |
| 11 | Rezervă (B +) |
| 12 | 10 | Modifiche porte, mem. Lămpi Sw, O / H, lămpi de cortizie IP, lampă compartiment portbagaj (B +) | |
| 13 | 10 | Curățare automată (R / A) | |
| 14 | 20 | Brichetă (R / A) | |
| 15 | 10 | Senzori de presiune în pneuri (R / O) | |
| 16 | 10 | Modul control sistem direcție (SCM), Diag. Conector, cluster (B +) | |
| 17 | 15 | Flipper Glass (B +) | |
| 19 | Rezervă (R / S) | ||
| 20 | 10 | Modul intrare la distanță Sentry Key (SKREEM), cluster (R / S) | |
| 21 | Rezervă (întârziere Aprindere) | ||
| 22 | 15 | Ștergător spate (B +) | |
| 24 | 10 | Releu centru distribuție energie (PDC), modul control transmisie principală (FDCM), modul control față (FCM) (R / S), A580 (R / S) | |
| 25 | 10 | Shifter Assy (BTSI), Trans. Comutator transmisie, ESP / ABS, bobină de deblocare frână (R / S) |
Siguranțe subterane (centru de distribuție a energiei)
Centrul de distribuție a energiei se află în compartiment motor lângă baterie.
| Incavo. | Sig.
cartuș |
Mini
sig. |
Descriere |
| 1 | 50 | Încălzitor PTC 1 (doar Diesel) | |
| 2) | 40 | Faruri HID | |
| 3) | 50 | Încălzitor PTC 2 (doar Diesel) | |
| 4 | 30 | Prize electrice | |
| 5 | 50 | Încălzitor PTC 3 (doar Diesel) | |
| 6 | 30 | Brichetă, Trail Tow Batt | |
| 7 | 40 | Geam electric (doar partea șoferului) | |
| 8 | 40 | Demaror, JB Power | |
| 9 | – | Rezervă | |
| 10 | – | Rezervă | |
| 11 | 40 | Ventilator HVAC | |
| 12 | 30 | Ștergător spate, aprindere R / O | |
| 13 | 40 | Dezghețare lunetă spate (EBL) / oglindă încălzită | |
| 14 | 30 | HVAC spate (dacă este prezent) | |
| 15 | – | Rezervă | |
| 16 | 50 | ASD | |
| 17 | 30 | Pompă ABS | |
| 18 | 40 | Întârziere accesorii, scaune | |
| 19 | 40 | JB Power | |
| 20 | – | Rezervă | |
| 21 | 20 | Pompă combustibil |
| 22 | 20 | TCM, ambreiaj climatizare | |
| 23 | 25 | Invertor | |
| 24 | 20 | Scaune încălzite spate | |
| 25 | 20 | Modul control motor final (FDCM) | |
| 26 | 15 | Lumină de stop | |
| 27 | 20 | Ștergător HD (dacă este prezent) | |
| 28 | 30 | Electrovalve ABS | |
| 29 | 20 | PCM Batt (numai benzină) | |
| 30 | – | Gol | |
| 31 | – | Gol | |
| 32 | 15 | Modul control grup motor (numai motorină) | |
| 33 | 20 | Modul control transmisie principală (FDCM) E-Dif | |
| 34 | – | Gol | |
| 35 | 20 | Trail-Tow Mod (numai BUX) | |
| 36 | – | Gol | |
| 37 | 20 | Aprindere | |
| 38 | 20 | HID partea șoferului | |
| 39 | 20 | HID partea pasagerului | |
| 40 | 25 | Controler nou generație (NGC), injectoare | |
| 41 | – | Gol | |
| 42 | – | Gol | |
| 43 | 25 | Bobine, actuatoare | |
| 44 | – | Gol |
Siguranțe sub capotă (modul control integrat)
| Incavo | Siguranță cartuș | Mini siguranță | Descriere |
| 8 | 10 | Lămpi parcare Lt | |
| 9 | 10 | Lămpi parcare remorcă | |
| 10 | 10 | Lămpi Rt Park | |
| 12 | 20 | Batt # 4 modul control față (FCM) | |
| 13 | 20 | Batt # 2 modul control față (FCM) | |
| 14 | 20 | Pedale reglabile electric | |
| 15 | 20 | Proiectoare de ceață Ft | |
| 16 | 20 | Claxon | |
| 17 | 20 | Ștergător spate | |
| 18 | 20 | Batt # 1 modul control față (FCM) | |
| 19 | 20 | Lt Trailer-Tow Stop / Turn | |
| 20 | 20 | Batt # 3 modul control față (FCM) | |
| 21 | 20 | Rt Trailer-Tow Stop / Turn | |
| 22 | 30 | MOD. Modul control motor final (FDCM) MOD | |
| 23 | 50 | Ventilator răcire | |
| 27 | 15 | Extracție la oprire aprindere (IOD) # 1 | |
| 28 | 20 | Extracție la oprire aprindere (IOD) # 2 | |
| 29 | 10 | Controler limitare prezență pasageri (ORC) R / S | |
| 30 | 10 | R / O controler limitare prezență pasageri (ORC) |
Jeep Grand Cherokee (2014) – schema cutiei de siguranțe
Anul producției: 2014.
Siguranță brichetă (priză de alimentare) în Jeep Renegade siguranță F93 se află în cutia de siguranțe.

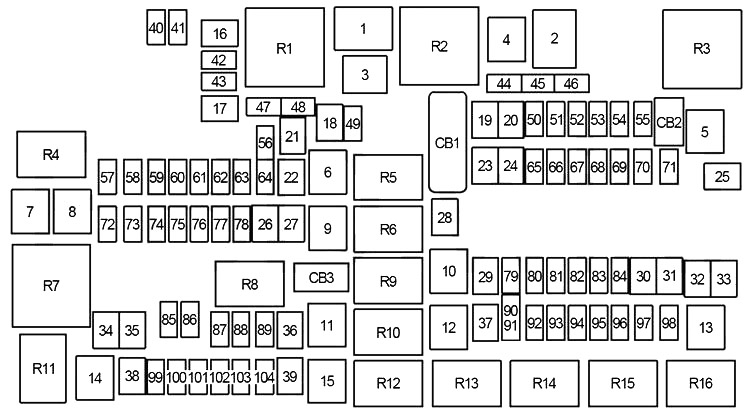

Centru de distribuție a energiei
Cutia de siguranțe se află în compartiment motor lângă baterie.
| Nr | Siguranță cartuș | Micro | Descriere |
| F03 | 60 A galben | — | Ventilator |
| F05 | 40 A verde | — | Compresor suspensie pneumatică (dacă este prezent) |
| F06 | 40 A verde | — | Pompă sistem antiblocare roți/ control electronic stabilitate |
| F07 | 40 A verde | — | Electromagnet demaror |
| F08 | 40 A verde | — | Senzori emisii (doar motor Diesel) |
| F09 | 40 A verde | — | Încălzitor motorină (doar motor Diesel) |
| F10 | 40 A verde | — | Controler caroserie #2/Iluminare exterioară |
| F11 | 30 A roz | — | Frână electrică pentru remorcă — în funcție de echipare |
| F12 | 40 A verde | — | Controler caroserie #3/Iluminare interioară |
| F13 | 40 A verde | — | Partea față a motor ventilator |
| F14 | 40 A verde | — | Controler caroserie #4/Alimentare încuietori |
| F17 | 30 A roz | — | Deblocare tetieră – dacă este prezentă |
| F20 | 30 A roz | — | Modul partea pasagerului |
| F22 | 20 A galben | — | Modul control motor |
| F23 | 30 A roz | — | Controler caroserie #1 |
| F24 | 30 A roz | — | Modul partea șoferului |
| F25 | 30 A roz | — | Al treilea ștergător față |
| F26 | 30 A roz | — | Sistem antiblocare/modul control stabilitate/valve |
| F28 | 20 A galben | — | Lumini marșarier pentru remorcă – dacă sunt prezente |
| F29 | 20 A galben | — | Lumini poziție pentru remorcă – dacă sunt prezente |
| F30 | 30 A roz | — | Priză remorcă – dacă este prezentă |
| F32 | 30 A roz | — | Modul control sistem transmisie |
| F34 | 30 A roz | — | Control mecanism diferențial cu alunecare |
| F35 | 30 A roz | — | Trapă – dacă este prezentă |
| F36 | 30 A roz | — | Ventilator spate |
| F37 | 30 A roz | — | Ventilator spate – dacă este prezent |
| F38 | 30 A roz | — | Invertor putere 115 V AC — dacă este prezent |
| F39 | 30 A roz | — | Ușă electrică spate – dacă este prezentă |
| F40 | 10 A roșu | — | Lumini de zi |
| F42 | — | 20 A galben | Claxon |
| F44 | — | 10 A roșu | Port diagnostic |
| F46 | — | 10 A roșu | Monitorizare presiune pneuri |
| F49 | — | 10 A roșu | Modul integrat;
Control climatizare. |
| F50 | — | 20 A galben | Modul control suspensie pneumatică – dacă este prezent |
| F51 | — | 10 A roșu | Modul nod aprindere;
Aprindere fără cheie; Blocare coloana volan. |
| F52 | — | 5 A maro deschis | Senzor baterie |
| F53 | — | 20 A galben | Remorcă – semnalizatoare/lumină de stop stânga – dacă sunt prezente |
| F56 | — | 15 A albastru | Conținut suplimentar (doar motor Diesel) |
| F57 | — | 15 A albastru | Transfer |
| F59 | — | 10 A roșu | Pompă de curățare (doar motor Diesel) |
| F60 | — | 15 A albastru | Modul control transmisie |
| F62 | — | 10 A roșu | Ambreiaj climatizare |
| F63 | — | 20 A galben | Bobine de aprindere (gaz);
Încălzitor AdBlue (diesel). |
| F64 | — | 25 A natural | Injectoare combustibil;
Sistem transmisie. |
| F66 | — | 10 A roșu | Comutatoare trapă, fereastră partea pasagerului, senzor ploaie |
| F67 | — | 15 A albastru | CD/DVD/modul handsfree Bluetooth – dacă este prezent |
| F68 | — | 20 A galben | Motor ștergător spate |
| F70 | — | 20 A galben | Motor pompă combustibil |
| F71 | — | 30 A verde | Amplificator audio |
| F73 | — | 15 A albastru | Faruri HID dreapta |
| F74 | — | 20 A galben | Pompă gol frâne – dacă este prezentă |
| F76 | — | 10 A roșu | Sistem antiblocare roți (ABS);
Control electronic stabilitate. |
| F77 | — | 10 A roșu | Modul control sistem transmisie;
Modul deblocare punte față. |
| F78 | — | 10 A roșu | Modul control motor/asistență electrică direcție – în funcție de echipare |
| F80 | — | 10 A roșu | Mecanism universal deschidere uși garaj;
Busolă; Modul antifurt. |
| F81 | — | 20 A galben | Semnalizator/stop pentru remorcă dreapta |
| F82 | — | 10 A roșu | Modul control coloana direcție;
Cruise control. |
| F83 | — | 10 A roșu | Uși combustibil |
| F84 | — | 15 A albastru | Comutatoare |
| F85 | — | 10 A roșu | Modul sistem airbag |
| F86 | — | 10 A roșu | Modul sistem airbag |
| F87 | — | 10 A roșu | Suspensie pneumatică;
Remorcă; Modul control coloana direcție. |
| F88 | — | 15 A albastru | Cluster bord |
| F90/91 | — | 20 A galben | Priză alimentare (locuri spate) opțional |
| F91 | — | 10 A roșu | Luminiță spate consolă – dacă este prezentă |
| F93 | — | 20 A galben | Brichetă |
| F94 | — | 10 A roșu | Modul cutie/transmisie |
| F95 | — | 10 A roșu | Cameră marșarier;
Asistent parcare. |
| F96 | — | 10 A roșu | Comutator încălzire scaun spate/reîncărcare lampă flash – dacă este prezent |
| F97 | — | 25 A natural | Scaune spate încălzite și volan încălzit – în funcție de echipare |
| F98 | — | 25 A natural | Scaune față încălzite – dacă sunt prezente |
| F99 | — | 10 A roșu | Modul climatizare;
Sistem asistență șofer. |
| F100 | — | 10 A roșu | Amortizare activă – dacă este prezentă |
| F101 | — | 15 A albastru | Oglindă electrocrómatică;
Faruri de drum inteligente – dacă sunt prezente. |
| F103 | — | 10 A roșu | Încălzire habitaclu (doar motor Diesel) |
| F104 | — | 20 A galben | Priză alimentare (bord/consolă centrală) |
Jeep Grand Cherokee – schema cutiei de siguranțe
Anul producției: 2020, 2021.
Siguranțele Brichetei (prize de alimentare) în Jeep Grand Cherokee sunt siguranțele F90/F91 (priză de alimentare (scaune spate), F93 (brichetă) și F104 (prize de alimentare (bord/consolă centrală/portbagaj spate – în funcție de echipare)) în cutia de siguranțe din compartiment motor.

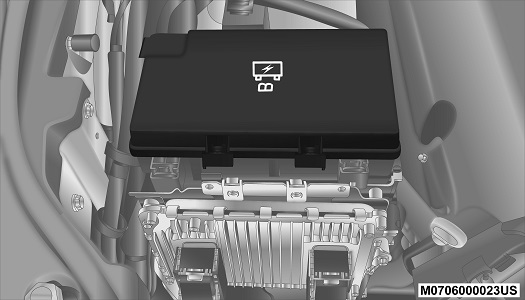

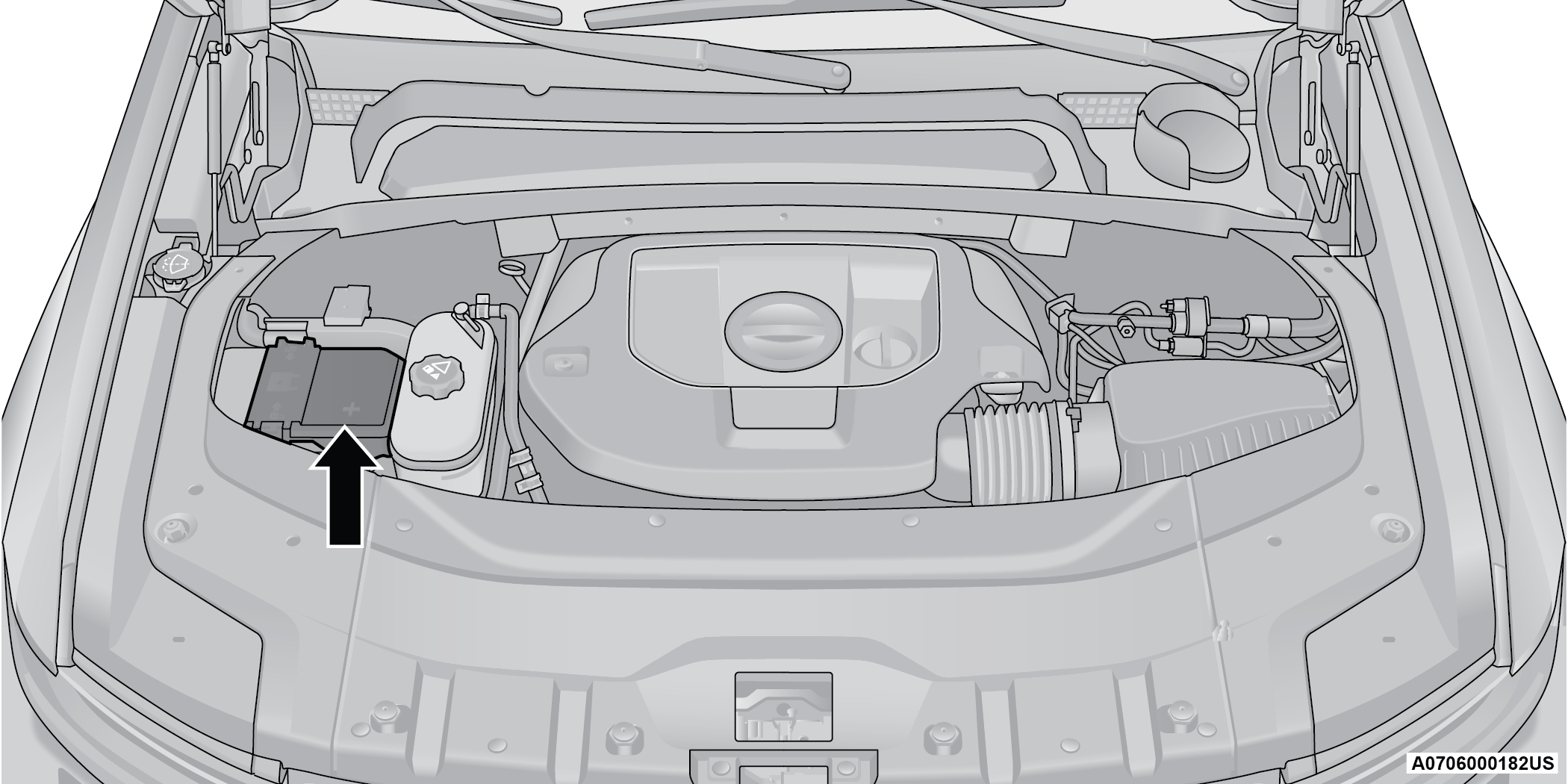

Un modul de putere complet integrat se află în compartiment motor, lângă bornele bateriei. Acest centru conține siguranțe cartuș, micro-siguranțe, relee și întrerupătoare. Descrierea fiecărei siguranțe și componente poate fi imprimată pe capacul interior, altfel numărul locașului fiecărei siguranțe este imprimat pe capacul interior, corespunzător tabelului de mai jos.

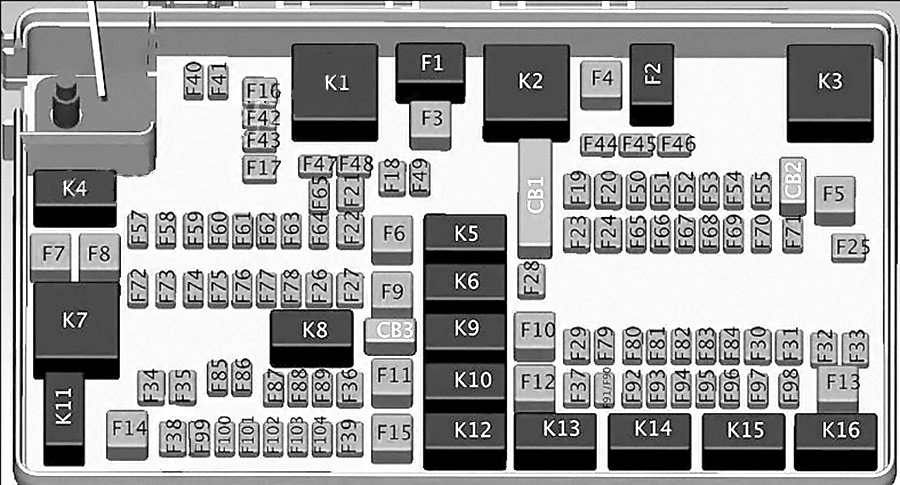

2020
| Locaș | Siguranță cartuș | Micro-siguranță | Descriere |
| Locaș | Siguranță cartuș | Micro-siguranță | Descriere |
| F03 | 60 A galben | – | Ventilator radiator — dacă este prezent |
| F05 | 40 A verde | – | Compresor suspensie pneumatică — dacă este prezent |
| F06 | 40 A verde | – | Pompă sistem antiblocare roți (ABS)/control electronic stabilitate |
| F07 | 30 Amp Roz | – | Electromagnet demaror |
| F09 | 30 Amp Roz | – | Încălzitor motorină (doar motor Diesel);
Pompă vid frâne/ |
| F10 | 40 A verde | – | Controler caroserie;
Iluminare exterioară #2. |
| F11 | 30 Amp Roz | – | Frână electrică pentru remorcă — în funcție de echipare |
| F12 | 40 A verde | – | Controler caroserie #3;
Blocări alimentare. |
| F13 | 40 A verde | – | Ventilator motor față |
| F14 | 40 A verde | – | Controler caroserie #4;
Iluminare exterioară #1. |
| F15 | 40 A verde | – | Radiator temperatură scăzută (LTR);
Pompă răcire motor — în funcție de echipare. |
| F17 | 30 Amp Roz | – | Spălător faruri — dacă este prezent |
| F19 | 20 A albastru | – | Electromagnet tetieră — dacă este prezent |
| F20 | 30 Amp Roz | – | Modul ușă partea pasagerului |
| F22 | 20 A albastru | – | Modul control motor |
| F23 | 30 Amp Roz | – | Iluminare interior #1 |
| F24 | 30 Amp Roz | – | Modul ușă partea șoferului |
| F25 | 30 Amp Roz | – | Ștergătoare parbriz față |
| F26 | 30 Amp Roz | – | Modul sistem antiblocare roți (ABS)/control stabilitate, ECU și valve |
| F28 | 20 A albastru | – | Lumini marșarier remorcă — dacă sunt prezente |
| F29 | 20 A albastru | – | Lumini poziție pentru remorcă — dacă sunt prezente |
| F30 | 30 Amp Roz | – | Remorcă (priză);
Remorcă (frână electrică separată); Remorcă (BUX) — în funcție de echipare. |
| F32 | 30 Amp Roz | – | Modul control sistem tracțiune |
| F34 | 30 Amp Roz | – | Control mecanism diferențial cu alunecare limitată — dacă este prezent |
| F35 | 30 Amp Roz | – | Trapă — dacă este prezentă |
| F36 | 30 Amp Roz | – | Spălător faruri spate |
| F37 | 25 A Curat | – | Motor ventilator spate — dacă este prezent |
| F38 | 30 Amp Roz | – | Invertor 115 V AC — dacă este prezent |
| F39 | 30 Amp Roz | – | Portbagaj electric — dacă este prezent |
| F40 | – | 10 A roșu | Lumini de zi/nivelare faruri |
| F42 | – | 20 A galben | Claxon |
| F44 | – | 10 A roșu | Port diagnostic |
| F45 | – | 5 A Tan | Port securitate informatică |
| F49 | – | 10 A roșu | Coș central integrat/control climatizare |
| F50 | – | 20 A galben | Modul control suspensie pneumatică/diferențial cu alunecare limitată — în funcție de echipare |
| F51 | – | 15 A albastru | Butuc KIN/RF/blocare coloana volan — dacă este prezent |
| F53 | – | 20 A galben | Remorcă — lumini semnalizare/stop stânga — dacă sunt prezente |
| F56 | – | 15 A albastru | Conținut suplimentar (doar motor Diesel) |
| F57 | – | 20 A galben | Senzor NOX — dacă este prezent |
| F58 | – | 15 A albastru | Faruri HID stânga — dacă sunt prezente |
| Locaș | Siguranță cartuș | Micro siguranță | Descriere |
| F59 | – | 10 A roșu | Pompă de curățare (doar motor Diesel) |
| F60 | – | 15 A albastru | Modul control transmisie |
| F61 | – | 10 A roșu | Modul control cutie;
Senzor PM (doar motor Diesel). |
| F62 | – | 10 A roșu | Ambreiaj climatizare |
| F63 | – | 20 A galben | Bobine de aprindere;
Condensatoare bobine de aprindere; Actuator supapă cursă scurtă — în funcție de echipare (Gaz); Încălzitor uree (Diesel). |
| F64 | – | 25 A Curat | Injectoare combustibil;
Sistem tracțiune. |
| F66 | – | 10 A roșu | Trapă;
Senzor ploaie; Oglindă retrovizoare interioară; Port USB; DSCR; DTV — în funcție de echipare. |
| F67 | – | 15 A albastru | Port CD/DVD/UCI;
Port încărcare USB. |
| F68 | – | 20 A galben | Motor ștergător spate |
| F69 | – | 15 A albastru | Canal Spotlight — dacă este prezent |
| F70 | – | 20 A galben | Motor pompă combustibil |
| F71 | – | 30 A verde | Amplificator/ANCM — dacă este prezent |
| F72 | – | 10 A roșu | ECM |
| F73 | – | 15 A albastru | Far HID RT — dacă este prezent |
| F75 | – | 10 A roșu | Control două baterii — dacă este prezent |
| F76 | – | 10 A roșu | Sistem ABS;
Control electronic stabilitate. |
| F77 | – | 10 A roșu | Modul control sistem tracțiune;
Modul deconectare punte față — în funcție de echipare. |
| F78 | – | 10 A roșu | Modul control motor/asistență electrică direcție |
| F80 | – | 10 A roșu | Mecanism universal deschidere uși garaj;
Modul antifurt — în funcție de echipare; Sirenă — în funcție de echipare. |
| F81 | – | 20 A galben | Lumini semnalizare/stop dreapta pentru remorcă — dacă sunt prezente |
| F82 | – | 10 A roșu | Modul control coloana direcție;
Cruise control; DTV — în funcție de echipare. |
| F83 | – | 10 A roșu | Ușă rezervor combustibil |
| F84 | – | 15 A albastru | Bord |
| F85 | – | 10 A roșu | Modul airbag |
| F86 | – | 10 A roșu | Modul airbag |
| F87 | – | 10 A roșu | Suspensie pneumatică — dacă este prezentă |
| F88 | – | 15 A albastru | Bord/SGW/ITBM — dacă este prezent |
| F90/F91 | – | 20 A galben | Priză alimentare (scaune spate/spațiu bagaje) opțională |
| F92 | – | 10 A roșu | Lumină consolă spate — dacă este prezentă |
| F93 | – | 20 A galben | Brichetă |
| F94 | – | 10 A roșu | Modul cutie/transmisie |
| F95 | – | 10 A roșu | Cameră spate;
Senzor unghi mort — dacă este prezent. |
| F96 | – | 10 A roșu | Comutator încălzire scaun spate;
Încărcător lampă flash — dacă este prezent. |
| F97 | – | 20 A galben | Scaune spate încălzite și volan încălzit — în funcție de echipare |
| F98 | – | 20 A galben | Scaune față ventilate/încălzite — în funcție de echipare |
| F99 | – | 10 A roșu | Modul sisteme climatizare;
Asistență șofer; HALF; Asistent parcare. |
| F100 | – | 10 A roșu | Amortizare activă — dacă este prezentă |
| F101 | – | 15 A albastru | Senzor temperatură;
Senzor umiditate. |
| F102 | – | 15 A albastru | De rezervă |
| F103 | – | 10 A roșu | Încălzitor habitaclu (doar motor Diesel)/încălzire spate, ventilație și climatizare — în funcție de echipare |
| F104 | – | 20 A galben | Prize alimentare (bord/consolă centrală/portbagaj spate — în funcție de echipare) |
| Releu | |||
| K1 | Ventilator radiator (viteză joasă) | ||
| K2 | Ventilator radiator (viteză mare) | ||
| K3 | Suspensie pneumatică | ||
| K4 | Reducere catalitică selectivă (SCR) | ||
| K5 | Oprire automată (modul control sistem tracțiune) | ||
| K6 | Aprindere (pornire/accesorii nr. 1) | ||
| K7 | Demaror | ||
| K8 | Aprindere (Run/Start) | ||
| K9 | Încălzitor combustibil (nr. 1); Pompă aer (nr. 2) |
||
| K10 | EBL | ||
| K11 | – | ||
| K12 | Aprindere (Run/Solo nr. 2) | ||
| K13 | Încălzitor cadru | ||
| K14 | Aprindere (pornire/accesorii nr. 2) | ||
| K15 | Aprindere (pornire/Solo nr. 1) | ||
| K16 | Motor ventilator |
2021
| Locaș | Siguranță cartuș | Micro siguranță | Descriere |
| * Dacă este prezent | |||
| Locaș | Siguranță cartuș | Micro siguranță | Descriere |
| * Dacă este prezent | |||
| F01 | – | – | De rezervă |
| F02 | – | – | De rezervă |
| F03 | 60 A galben | – | Ventilator Radiator * |
| F04 | – | – | De rezervă |
| F05 | 40 A verde | – | Compensarea suspensiei pneumatice* |
| F06 | 40 A verde | – | Pompa ABS |
| F07 | 30 Amp Roz | – | Electromagnet demaror |
| F08 | – | – | De rezervă |
| F09 | 30 Amp Roz | – | Ulei Diesel HTR (doar motor Diesel)*;
Pompă VAC*. |
| F10 | 40 A verde | – | CBC#2;
Lumină exterioară. |
| F11 | 30 Amp Roz | – | Frână electrică pentru remorcă * |
| F12 | 40 A verde | – | CBC #2;
Alimentare încuietoare centrală |
| F13 | 40 A verde | – | Motor ventilator Climatizare |
| F14 | 40 A verde | – | CBC #4;
Lumină exterioară |
| F15 | 40 A verde | – | (LTR) Răcire motor * |
| F 16 | – | – | De rezervă |
| F17 | 30 Amp Roz | – | Spălător faruri * |
| F18 | – | – | De rezervă |
| F19 | 20 A albastru | – | Tetieră electromagnetică * |
| F20 | 30 Amp Roz | – | Modificare ușă partea pasagerului |
| F21 | – | – | De rezervă |
| F22 | 20 A albastru | – | ECM*;
PCM*. |
| F23 | 30 Amp Roz | – | CBC #1;
Lumină interioară. |
| F24 | 30 Amp Roz | – | Modificare ușă partea șoferului |
| F25 | 30 Amp Roz | – | Ștergător parbriz |
| F26 | 30 Amp Roz | – | Supape ESP/ECU |
| F27 | – | – | De rezervă |
| F28 | 20 A albastru | – | TRLR Remorcă B/U* |
| F29 | 20 A albastru | – | Parcare remorcă TRLR* |
| F30 | 30 Amp Roz | – | TRLR Putere tracțiune* |
| F31 | – | – | De rezervă |
| F32 | 30 Amp Roz | – | DTCM |
| F33 | – | – | De rezervă |
| F34 | 30 Amp Roz | – | ELSD* |
| F35 | 30 Amp Roz | – | Trapă* |
| F36 | 30 Amp Roz | – | EBL |
| F37 | 25 A Curat | – | Motor ventilator Climatizare spate* |
| F38 | 30 Amp Roz | – | Invertor 115 V AC * |
| F39 | 30 Amp Roz | – | PLG |
| F40 | – | 10 A roșu | DRL;
Far LVL*. |
| F41 | – | – | De rezervă |
| F42 | – | 20 A galben | Claxon |
| F43 | – | – | De rezervă |
| F44 | – | 10 A roșu | Port diagnostic |
| F45 | – | 5 A Tan | Port securitate informatică |
| F46 | – | – | De rezervă |
| F47 | – | – | De rezervă |
| F48 | – | – | De rezervă |
| F49 | – | 10 A roșu | ICS/Climatizare |
| F50 | – | 20 A galben | Suspensie pneumatică MOD*;
ELSD*. |
| Locaș | Siguranță cartuș | Micro siguranță | Descriere |
| * Dacă este prezent | |||
| F51 | – | 15 A albastru | Butuc KIN/RF/blocare coloana volan — dacă este prezent |
| F53 | – | 20 A galben | Remorcă — lumini semnalizare/stop stânga — dacă sunt prezente |
| F54 | – | – | De rezervă |
| F55 | – | – | De rezervă |
| F56 | – | 15 A albastru | PCM* |
| F57 | – | 20 A galben | Senzor NOX*;
Senzor PM*; Încălzitor combustibil* |
| F58 | – | 15 A albastru | Faruri HID LT * |
| F59 | – | 10 A roșu | Releu pompe SCR* |
| F60 | – | 15 A albastru | TCM |
| F61 | – | 10 A roșu | Senzor PM |
| F62 | – | 10 A roșu | Cuplaj climatizare |
| F63 | – | 20 A galben | Bobine de aprindere *;
Senzori DSL* |
| F64 | – | 25 A Curat | Injectoare combustibil/PCM/ECM |
| F65 | – | – | De rezervă |
| F66 | – | 10 A roșu | Trapă*/ LRSM*/ RVM/DSCR;
Port USB/DTV*. |
| F67 | – | 15 A albastru | Port CD/DVD/UCI/Port USB |
| F68 | – | 20 A galben | Ștergător spate |
| F69 | – | 15 A albastru | Canal Spot LT * |
| F70 | – | 20 A galben | Pompă combustibil |
| F71 | – | 30 A verde | Amplificator*/ ANCM* |
| F72 | – | 10 A roșu | ECM*/PCM* |
| F73 | – | 15 A albastru | Faruri HID RT * |
| F74 | – | – | De rezervă |
| F75 | – | 10 A roșu | CTRL ușă dublă * |
| F76 | – | 10 A roșu | ESP |
| F77 | – | 10 A roșu | DTCM/ELSD* |
| F78 | – | 10 A roșu | ECM/PCM/EPS |
| F79 | – | – | De rezervă |
| F80 | – | 10 A roșu | UGDO/ITM/SIRENA |
| F81 | – | 20 A galben | TRLR Hol RT/ Stop * |
| F82 | – | 10 A roșu | SCCM/cruise control/DTV * |
| F83 | – | 10 A roșu | Ușă rezervor combustibil |
| F84 | – | 15 A albastru | Grup |
| F85 | – | 10 A roșu | ORC (sistem airbag) |
| F86 | – | 10 A roșu | ORC (sistem airbag) |
| F87 | – | 10 A roșu | Modificare suspensie pneumatică* |
| F88 | – | 15 A albastru | Bord / SGW / ITBM * |
| F89 | – | – | De rezervă |
| F90 | – | – | De rezervă |
| F91 | – | 20 A galben | Priză alimentare (scaune spate/spațiu bagaje) opțional |
| F92 | – | 10 A roșu | Lumină consolă RR *RR PWR |
| F93 | – | 20 A galben | Brichetă |
| F94 | – | 10 A roșu | SBW/Transfer SW |
| F95 | – | 10 A roșu | Cameră spate / senzor unghi mort * |
| F96 | – | 10 A roșu | Încălzitor scaun dreapta SW* |
| F97 | – | 20 A galben | SCAUN DREAPTA ÎNCĂLZIT/ÎNCĂLZIRE VOLAN* |
| F98 | – | 20 A galben | FRONTE ÎNCĂLZIT STS / Ventilator STS * |
| F99 | – | 10 A roșu | Climatizare/DASM/HLFM/PRKTRONX |
| F100 | – | 10 A roșu | Amortizare activă * |
| F101 | – | 15 A albastru | HI-Belki ECCM/SMRT* |
| F102 | – | 15 A albastru | De rezervă |
| F103 | – | 10 A roșu | Încălzitor habitaclu (doar motor Diesel)/încălzire spate, ventilație și climatizare — în funcție de echipare |
| F104 | – | 20 A galben | Prize alimentare (bord/consolă centrală/portbagaj spate — în funcție de echipare) |
| Releu | |||
| K1 | Ventilator radiator (viteză redusă) | ||
| K2 | Ventilator radiator (viteză mare) | ||
| K3 | Suspensie pneumatică | ||
| K4 | Reducere catalitică selectivă (SCR) | ||
| K5 | Oprire automată (modul control sistem tracțiune) | ||
| K6 | Aprindere (pornire/accesorii nr. 1) | ||
| K7 | Demaror | ||
| K8 | Aprindere (Run/Start) | ||
| K9 | Încălzitor combustibil (nr. 1); Pompă aer (nr. 2) |
||
| K10 | EBL | ||
| K11 | – | ||
| K12 | Aprindere (Run/Solo nr. 2) | ||
| K13 | Încălzitor cadru | ||
| K14 | Aprindere (pornire/accesorii nr. 2) | ||
| K15 | Aprindere (pornire/Solo nr. 1) | ||
| K16 | Motor ventilator |
SIGURANȚE SUB CAPOTA MOTORULUI
Centru de Distribuție a Energiei (PDC) se află pe partea pasagerului în compartiment motor, în spatele farului. Acest centru conține siguranțe cartuș, micro-siguranțe, relee și întrerupătoare. Descrierea fiecărei siguranțe și componente poate fi tipărită pe capacul interior, altfel numărul cavității fiecărei siguranțe este tipărit pe capacul interior, corespunzător tabelului de mai jos.
ATENȚIE:
- În timpul instalării capacului centrului de distribuție a energiei, este important să vă asigurați că capacul este poziționat corect și complet blocat. Nerespectarea acestui lucru poate cauza pătrunderea apei în centrul de distribuție a energiei și poate provoca o defecțiune a sistemului electric.
Centru de Distribuție a Energiei
Notă:
Siguranțele sistemelor de siguranță trebuie să fie deservite de un dealer autorizat.
| Cavitate | Siguranță cartuș | Micro siguranță | Descriere |
| * Dacă este prezent | |||
| Cavitate | Siguranță cartuș | Micro siguranță | Descriere |
| * Dacă este prezent | |||
| F01 | – | – | Manivelă |
| F02 | – | – | De rezervă |
| F03 | 500 A Gri | – | Demaror |
| F04 | 250 A Gri | – | Alternator |
| F05 | – | – | De rezervă |
| F06 | – | – | Intrare Baterie Auxiliară |
| F07 | 100 A Gri | – | Ventilator Radiator |
| F08 | 80 Amp Gri | – | Modul Asistență Electrică la Direcție (EPS) #1 |
| F09 | 80 Amp Gri | – | Modul Electric Asistență la Direcție (EPS) #2 |
| F10 | 80 Amp Gri | – | Canal pentru IPDC |
| F11 | 150 A Gri | – | PCR * |
| F12 | – | – | Neocupat |
| F13 | 40 A Verde | – | Demaror |
| F14 | – | 10 A Roșu | GNMM / VPMS* |
| F15 | – | 10 A Roșu | ECM* |
| F 16 | – | 15 A Albastru | Grup |
| F17A | – | 10 A Roșu | EPS |
| F17B | – | – | Neocupat |
| F18 | 30 Amp Roz | – | Spray Faruri |
| F19 | 30 Amp Roz | – | Supape BSM #2* |
| F20 | – | – | Neocupat |
| F21 | – | – | Neocupat |
| F22 | – | – | Neocupat |
| F23A | – | 10 A Roșu | ECM / EPS / PIM / SLM / GPF |
| F23B | – | 10 A Roșu | SUSPENSIE PNEUMATICĂ / ELSD RR |
| F24 | – | – | Neocupat |
| F25 | – | – | Neocupat |
| F26 | 50 A Roșu | – | Motor BSM #2* |
| F27 | 30 Amp Roz | – | Redresor Spate (EBL) |
| F28 | – | – | Neocupat |
| F29 | – | – | Neocupat |
| F30 | – | – | Neocupat |
| F31 | – | – | Neocupat |
| F32 | – | – | Neocupat |
| F33 | – | – | Neocupat |
| F34 | – | – | Neocupat |
| F35 | – | – | Neocupat |
| F36 | 50 A Roșu | – | Canal BCM nr. 1 |
| F37 | 30 Amp Roz | – | DTCM |
| F38 | – | – | Neocupat |
| F39 | – | – | Neocupat |
| F40 | – | 5 A Bej | Senzor Baterie #1 |
| F41 | – | 20 A Galben | MAPA CADM* |
| F42 | – | – | Neocupat |
| F43 | – | 10 A Roșu | Modul control Motor (ECM) |
| F44 | – | – | Neocupat |
| F45 | – | 15 A Albastru | Deconectare Ax Față |
| F46 | – | – | Neocupat |
| F47 | – | – | Neocupat |
| F48 | – | 10 A Roșu | CPWAM |
| F49 | – | – | Neocupat |
| F50 | – | – | Neocupat |
| F51 | – | 20 A Galben | Pompă combustibil |
| F52 | – | – | Neocupat |
| Cavitate | Siguranță cartuș | Micro siguranță | Descriere |
| * Dacă este prezent | |||
| F53 | – | – | Gol |
| F54 | – | 20 A Galben | Far LT |
| F55 | – | 15 A Albastru | BPCM * |
| F56 | – | – | Gol |
| F57 | – | – | Gol |
| F58 | – | – | Gol |
| F59 | – | – | Gol |
| F60 | – | – | Gol |
| F61 | – | – | Gol |
| F62 | – | – | Gol |
| F63 | – | 20 A Galben | Spray cameră față |
| F64 | – | 15 A Albastru | Modul control Smart Bar (ASBS) |
| F65 | – | 15 A Albastru | Acoperire grilă ACT / Electrovalvă răcire punte spate ACT / Partea activă a aerului |
| F66 | – | 20 A Galben | Claxon |
| F67 | – | 10 A Roșu | DTCM / ASBS / Montaj motor comutabil / BSM #2 |
| F68 | – | 20 A Galben | Far RT |
| F69 | – | – | Gol |
| F70 | – | 20 A Galben | Bobină IGN / Condensatori IGN / Injecție combustibil |
| F71 | – | – | Gol |
| F72 | – | – | Gol |
| F73 | – | – | Gol |
| F74 | – | – | Gol |
| F75 | – | – | Gol |
| F76 | – | 5 A Bej | IDCM * |
| F77 | – | 20 A Galben | TCM SBW |
| F78 | – | 20 A Galben | ECM |
| F79 | – | 10 A Roșu | Ușă combustibil / ELCM / Injector combustibil * |
| F80 | 20 A Albastru | – | ECM |
| F81 | 40 A Verde | – | Canal BCM |
| F82 | – | – | Gol |
| F83 | 40 A Verde | – | Pompă lichid răcire LTR* / Pompă ulei Trans * |
| F84 | – | – | Gol |
| F85 | – | 10 A Roșu | PCR |
| F86 | 50 A Roșu | – | Alimentare BSM #1 – Electrovalve |
| F87 | – | – | Gol |
| F88 | 50 A Roșu | – | Demaror BSM nr. 1 |
| F89 | – | – | Gol |
| F90 | – | – | Gol |
| F91 | – | – | Gol |
| F92 | 20 A Albastru | – | Încălzitor față |
| F93 | – | – | Gol |
| F94 | – | 10 A Roșu | Ambreiaj compresor climatizare |
| F95 | – | 10 A Roșu | Radiator Batt * |
| F96 | – | 5 A Bej | Selectare radiator rece * |
| F97 | – | – | Gol |
| F98 | – | – | Gol |
| F99 | – | – | Gol |
| F100A | – | – | Gol |
| F100B | – | – | Gol |
| F101 | – | – | Gol |
| F102 | – | – | Gol |
| F103 | 30 Amp Roz | – | Ștergător față |
| F104A | – | 15 A Albastru | Pompă pasivă temperatură joasă PECP * |
| F104B | – | 15 A Albastru | Pompă auxiliară temperatură înaltă AHP * |
| F105A | – | 15 A Albastru | Pompă activă temperatură joasă BCP * |
| F105B | – | 15 A Albastru | Pompă lichid răcire LTR |
CENTRU INTERN DE DISTRIBUȚIE A ENERGIEI

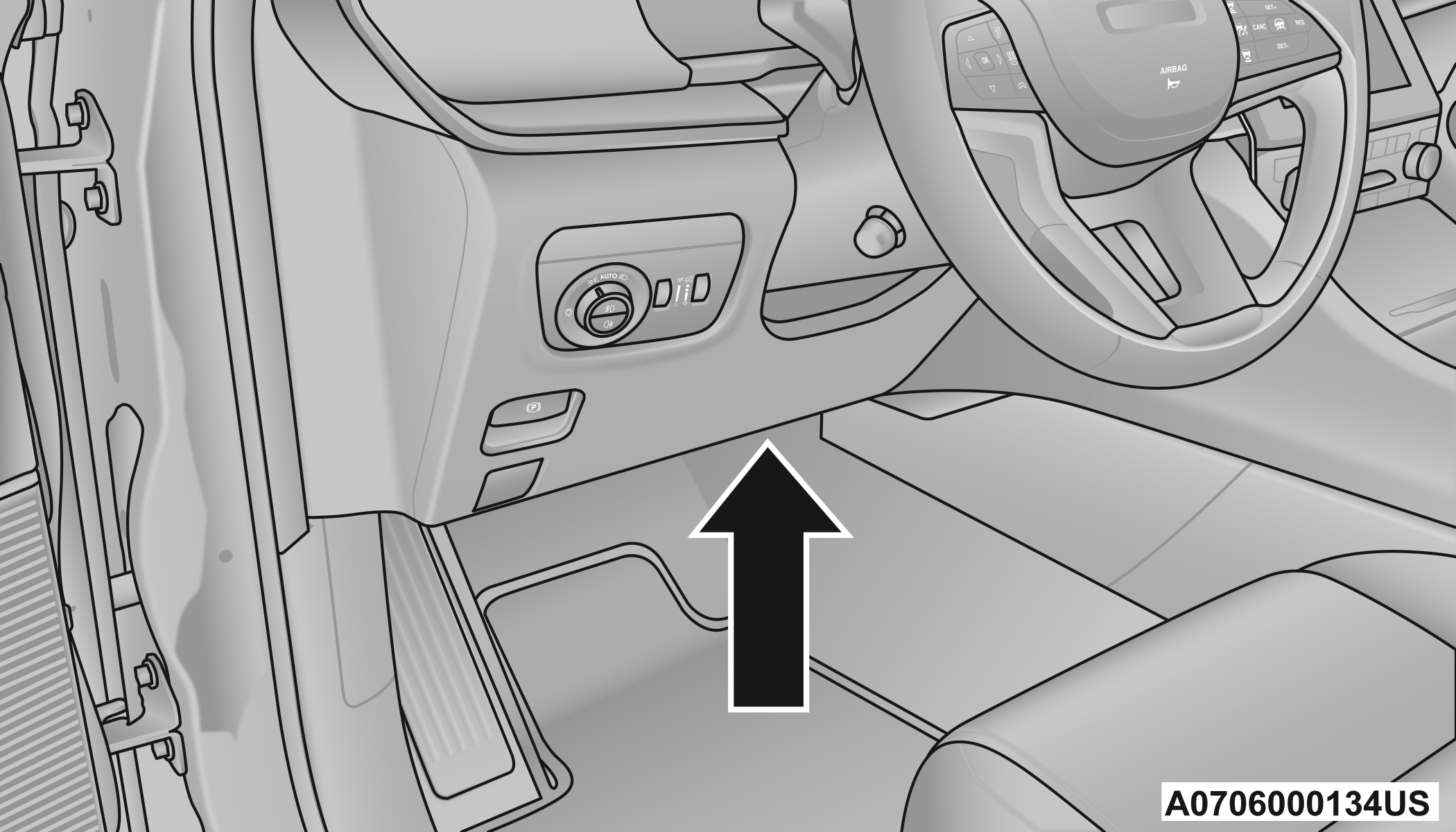

Centru intern de distribuție a energiei se află sub coloana volanului din partea șoferului a vehiculului. Acest centru conține siguranțe tip cartuș, micro-siguranțe, relee și întrerupătoare. Numerele siguranțelor sunt indicate lângă fiecare priză de siguranță, descrierile siguranțelor corespund tabelului de mai jos.
Poziție Internă PDC
Notă:
Siguranțele sistemelor de siguranță trebuie deservite de un dealer autorizat.
<td class=”entry
| Cavitate | Siguranță cartuș | Micro siguranță | Descriere |
| * Dacă este prezent | |||
| Cavitate | Siguranță cartuș | Micro siguranță | Descriere |
| * Dacă este prezent | |||
| F01 | – | – | De rezervă |
| F02 | 25 A Curat | – | Perdea parasolar MTR Trapă Geam Dublu / Trapă MTR Geam Simplu |
| F03 | – | 15 A Albastru | MOD Încălzitor Scaun față (Volan)* |
| F04 | – | 10 A Roșu | Modul de Noapte / Cameră Monitorizare Controler (DMC) |
| F05 | – | – | De rezervă |
| F06 | – | – | De rezervă |
| F07 | – | – | De rezervă |
| F08 | – | 15 A Albastru | Modul Cutie automată (AGSM) / Bloc coloana volan |
| F09 | – | – | De rezervă |
| F10 | 40 A Verde | – | Motor ventilator HVAC |
| F11 | – | – | De rezervă |
| F12 | – | 20 A Galben | Brichetă pentru trabucuri |
| F13 | – | 10 A Roșu | Asamblare Oglindă retrovizoare interioară / TV Digital (DTV) – China – Japonia / Trapă simplă – Geam dublu / Ușă UC1 Dublu USB spate / Cameră monitorizare interioară |
| F14 | – | – | De rezervă |
| F15A | – | – | De rezervă |
| F15B | – | – | De rezervă |
| F 16 | – | 10 A Roșu | MOD ORC |
| F17 | – | – | De rezervă |
| F18 | – | – | De rezervă |
| F19 | – | – | De rezervă |
| F20 | – | 10 A Roșu | Grup consolă ventilație (OHC) cu perdea parasolară / Modul semnalizare invazie / Senzor invazie / Sirenă / Display Head-Up (HUD) / TV Digital (DTV) China — Japonia |
| F21 | 30 Amp Roz | – | Frână electrică pentru remorcă — Piață post-vânzare |
| F22 | – | – | De rezervă |
| F23 | – | – | De rezervă |
| F24 | – | – | De rezervă |
| F25 | – | – | De rezervă |
| F26 | – | – | De rezervă |
| F27 | – | – | De rezervă |
| F28 | – | – | De rezervă |
| F29 | – | – | De rezervă |
| F30 | – | – | De rezervă |
| F31 | – | – | De rezervă |
| F32 | – | 15 A Albastru | MOD ICS Switch Bank / SW Bancă superioară / SW EPB / Modul întrerupătoare Aux (ASBM) |
| F33 | – | 15 A Albastru | Cutia de distribuție SW / Senzor umiditate ploaie (HRLS) / Suspensie SW* |
| F34 | – | – | De rezervă |
| F35 | – | 10 A Roșu | Încălzitor IRCAM |
| Cavitate | Siguranță cartuș | Siguranță mică | Descriere |
| * Dacă este prezent | |||
| F36 | – | – | De rezervă |
| F37 | – | – | De rezervă |
| F38 | – | – | De rezervă |
| F39 | – | – | De rezervă |
| F40 | – | – | De rezervă |
| F41A | – | 10 A Roșu | MOD Clasă Pasager / Bloc Coloană Volan |
| F41B | – | 10 A Roșu | De rezervă |
| F42A | – | 10 A Roșu | Sistem Parktronics MOD (PTS) / MOD Feedback Tactil Benzi / Modul Remorcă |
| F42B | – | 10 A Roșu | MOD Control HVAC / Motor ERC Prz / Motor ERC RR |
| F43A | – | – | De rezervă |
| F43B | – | – | De rezervă |
| F44 | – | 15 A Albastru | Cluster MOD CCN / MOD SGW (Cyber Securitate) |
| F45 | – | – | De rezervă |
| F46 | – | – | De rezervă |
| F47A | – | – | De rezervă |
| F47B | – | – | De rezervă |
| F48A | – | – | De rezervă |
| F48B | – | – | De rezervă |
| F49 | – | 7,5 A Maro | MOD RF HUB / Modul Aprindere (MD KIN) |
| F50A | – | 10 A Roșu | Modul Cutia Telematică (TBM) / MOD Modul Display Pasager Față (FPDM) / MOD DCSD* |
| F50B | – | 10 A Roșu | Diagnosticare Ușă 1 și 2 |
| F51A | – | – | De rezervă |
| F51B | – | – | De rezervă |
| F52 | – | – | De rezervă |
| F53 | – | 20 A Galben | MOD CMCM (radio) |
| F54A | – | – | De rezervă |
| F54B | – | – | De rezervă |
| F55 | – | – | De rezervă |
| F56 | – | – | De rezervă |
| F57 | – | – | De rezervă |
| F58 | – | – | De rezervă |
| F59 | – | – | De rezervă |
| F60 | – | – | De rezervă |
| F61 | – | – | De rezervă |
| F62A | – | – | De rezervă |
| F62B | – | – | De rezervă |
| F63A | – | 15 A Albastru | Media HUB #1 Față / Ușă UC1 Dublu USB Față / Placă Încărcare Wireless MOD (WCPM) – doar High/Premium |
| F63B | |||
