Jeep Wrangler TJ (1997-2006) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Jeep Wrangler TJ (1997–2006), vei obține informații despre poziția panourilor de siguranțe în interiorul vehiculului și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
Schema siguranțelor și releelor – Jeep Wrangler TJ
Se referă la vehiculele produse în anii:
1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006.
Siguranța pentru Brichetă (prize de alimentare) în Jeep Wrangler este responsabilă de siguranțele 18 sau 19 în partea pasagerului și 17 în compartiment motor (2003-2006).

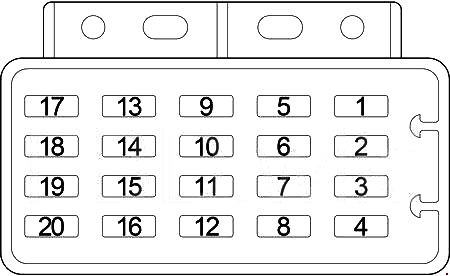

Compartiment pasageri

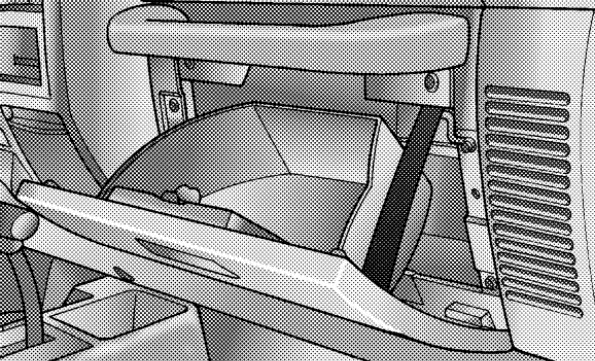

Panoul de siguranțe se află în spatele compartimentului pentru obiecte.
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| 1 | 20 | Comutator faruri (comutator multifuncțional);
Modul imobilizator cheie Sentry. |
| 2 | 20 | Comutator lumină de stop |
| 3 | 10 / 20 | 1997-1998: Releu proiectoare de ceață nr. 1 (20A);
1999-2002: Bec „PRNDL”, comutator bec proiectoare de ceață față, radio, comutator dezghețare lunetă spate (sus), control încălzitor climatizare, comutator ștergător/spălător spate (sus), bord, comutator bec proiectoare de ceață spate, comutator faruri (10A) 2003-2006: Subwoofer, filtru radio și releu (20A) |
| 4 | 10 | Comutator înclinare ușă partea șoferului, comutator înclinare ușă partea pasagerului;
Releu proiectoare de ceață nr. 1; Releu proiectoare de ceață nr. 2; Releu proiectoare de ceață spate. |
| 5 | 10 | Modul control sistem airbag |
| 6 | 20 | Motor ștergător spate (hard top);
Ștergător spate/comutator spălător (hard top). |
| 7 | 10 | Comutator poziție parcare/neutru (PNP) (cutie automată);
Comutator lumină marșarier (cutie manuală); Controler Sistem antiblocare roți (ABS); Releu ambreiaj compresor climatizare; Releu dezghețare lunetă spate; Releu ABS. |
| 8 | 10 / 20 | 1997-1998: Control încălzitor climatizare (20A);
1999-2006: Control încălzitor climatizare, modul HVAC, releu motor ventilator, actuator ușă amestecare (10 A) |
| 9 | 10 | Modul control sistem airbag;
Comutator aprindere/dezactivare airbag pasager. |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 10 | 10 | Electromagnet de blocare cutie frâne;
Tablou de bord; Busolă/oglindă temperatură. |
| 11 | 10 | 1997-1998: Modul lumini de zi, electromagnet ambreiaj convertizor de cuplu, electrovalvă EVAP/curățare ciclu de lucru, releu ambreiaj compresor climatizare, modul imobilizator, pompă detectare scurgeri EVAP, module control grup propulsor, releu oprire automată, releu pompă combustibil, releu dezghețare lunetă spate;
1999-2006: Modul lumini de zi, electromagnet ambreiaj convertizor de cuplu, electromagnet EVAP/curățare ciclu de lucru, releu ambreiaj compresor climatizare |
| 12 | 10 | 1997-1998: Lampă „PRNDL”, întrerupător lampă proiectoare de ceață față, radio, întrerupător dezghețare lunetă spate (partea superioară hard), control încălzitor climatizare, întrerupător ștergător/spălător (partea superioară hard), tablou de bord, întrerupător lampă proiectoare de ceață spate;
1999-2006: Modul imobilizator cheie Sentry, releu pompă combustibil, releu oprire automată, modul control grup propulsor, releu senzor de oxigen după încălzitor, releu senzor de oxigen înainte de încălzitor |
| 13 | 10 | Întrerupător semnalizator/semafor de urgență (întrerupător multifuncțional);
Întrerupător aprindere/oprire sistem airbag partea pasagerului (anii ’97-’98). |
| 14 | 10 / 20 / 25 | 1997-1999: Întrerupător ștergător parbriz, motor ștergător parbriz (20 A);
2000-2002: Întrerupător ștergător parbriz, motor ștergător parbriz (25 A); 2003-2006: Radio (10A) |
| 15 | 10 | 1997-2002: Radio;
2003-2006: Întrerupător dezghețare lunetă spate (partea superioară hard) |
| 16 | 10 | Motor nivelare faruri;
Întrerupător nivelare faruri; Releu lumini proiectoare de ceață spate. |
| 17 | 10 / 25 | 1997-2002: Întrerupător dezghețare lunetă spate (hard top) (10A);
2003-2006: Motor ștergător parbriz, întrerupător ștergător parbriz (întrerupător multifuncțional) (25 A) |
| 18 | 15 / 20 | 1997-2002: Alimentare auxiliară necomutabilă (15 A);
2003-2006: Brichetă/priză alimentare, alimentare auxiliară comutabilă (20 A) |
| 19 | 20 | 1997-2002: Brichetă/priză alimentare, alimentare auxiliară comutabilă;
2003-2006: Gol |
| 20 | 20 | Releu motor demaror;
Întrerupător poziție pedală ambreiaj (cutie manuală). |
Compartiment motor
Vehiculul tău este echipat cu un centru de distribuție a energiei electrice situat în compartiment motor lângă baterie.
În acest centru de alimentare există siguranțe tip cartuș, relee ISO și siguranțe Mini (Micro). Eticheta din interiorul capacului cu clic identifică fiecare element pentru a facilita înlocuirea dacă este necesar. Siguranțele tip cartuș și mini (micro) pot fi achiziționate de la un dealer autorizat.
1997-1998
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| 2 | 40 | Comutator aprindere (siguranță (partea pasagerului): “5”, “6”, “7”, “8”, “20”);
Releu demaror; Comutator poziție pedală ambreiaj (cutie manuală). |
| 3 | 30 | Comutator aprindere (releu brichetă/accesorii, siguranță (partea pasagerului): “9”, “10”, “11”, “13”, “14”, “15”) |
| 4 | 40 | Bloc siguranțe compartiment pasager: “1”, “2”, “3” |
| 5 | 40 | Releu brichetă/accesorii (bloc siguranțe în compartiment pasager: “18”, “19”) |
| 6 | 30 | Releu oprire automată;
Modul control grup propulsor. |
| 7 | – | Neutilizat |
| 8 | – | Neutilizat |
| 9 | 20 | Comutator semnalizator/semafor urgență |
| 10 | 30 | Comutator faruri |
| 11 | 40 | Releu motor ventilator |
| 12 | – | Neutilizat |
| 13 | 30 | Releu Sistem antiblocare roți (ABS) |
| 14 | 40 | Releu motor pompă ABS |
| 15 | 40 | Releu dezghețare lunetă spate |
| 16 | 20 | Releu pompă combustibil |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 17 | 10 | Lampă plafonieră;
Bord; Conector date; Radio; Lampă auxiliară; Lampă suspendată; Lampă plafonieră cu bară sonoră. |
| 18 | 10 | Releu motor pompă Sistem antiblocare roți (ABS) |
| 19 | 10 | Releu ambreiaj compresor climatizare |
| 20 | 20 | Releu claxon |
| 21 | 20 | Bobină aprindere;
Injector combustibil; Senzor oxigen. |
| Relee | ||
| R1 | Pompă combustibil | |
| R2 | Neutilizat | |
| R3 | Oprire automată | |
| R4 | Ambreiaj compresor climatizare | |
| R5 | Claxon | |
| R6 | Sistem antiblocare roți (ABS) | |
| R7 | Neutilizat | |
| R8 | Motor pompă Sistem antiblocare roți (ABS) | |
| R9 | Motor demaror | |
| R10 | Dezghețare lunetă spate |

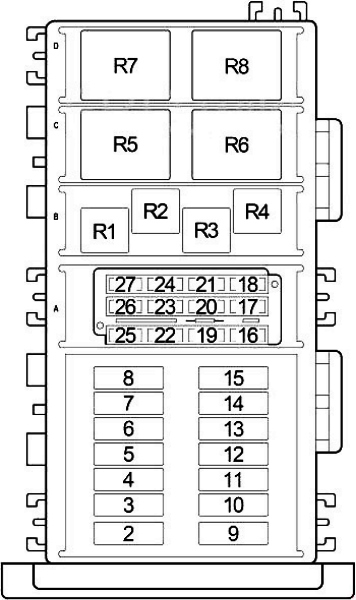

1999
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| 2 | 40 | Comutator aprindere (siguranță (partea pasagerului): “5”, “6”, “7”, “8”);
Releu motor demaror. |
| 3 | 30 | Comutator aprindere (releu brichetă/accesorii, siguranță (partea pasagerului): “9”, “10”, “11”, “12”, “13”, “14”, “15”, “20”) |
| 4 | 40 | Siguranță (partea pasagerului): “1”, “2” |
| 5 | 40 | Releu brichetă/accesorii (siguranță (partea pasagerului): “19”, “18”) |
| 6 | 30 | Releu oprire automată;
Modul control grup propulsor. |
| 7 | – | Neutilizat |
| 8 | – | Neutilizat |
| 9 | 20 | Comutator semnalizator/semafor de urgență |
| 10 | 30 | Comutator faruri |
| 11 | 40 | Unitate HVAC |
| 12 | – | Neutilizat |
| 13 | 30 | Releu Sistem antiblocare roți (ABS) |
| 14 | 40 | Releu motor pompă ABS |
| 15 | 40 | Releu dezghețare lunetă spate |
| 16 | 10 | Releu ambreiaj compresor aer condiționat |
| 17 | 20 | Releu claxon |
| 18 | 20 | Injector combustibil;
Bobină aprindere (2,5 l). |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 19 | 20 | Releu pompă combustibil |
| 20 | 10 | Lampă sub compartiment motor;
Lampă cupolă stânga; Lampă cupolă dreapta; Radio; Conector date; Lampă cupolă (hard top); Lampă cupolă Sound Bar (sistem audio 4). |
| 21 | 10 | Releu motor pompă Sistem antiblocare roți (ABS) |
| 22 | – | Neutilizat |
| 23 | – | Neutilizat |
| 24 | – | Neutilizat |
| 25 | 20 | Releu lumini proiectoare de ceață nr. 1 |
| 26 | – | Neutilizat |
| 27 | 10 | Pompă pentru detectare scurgeri;
Senzor oxigen. |
| Releu | ||
| R1 | Oprire automată | |
| R2 | Ambreiaj compresor climatizare | |
| R3 | Claxon | |
| R4 | Pompă combustibil | |
| R5 | Sistem antiblocare roți (ABS) | |
| R6 | Motor pompă Sistem antiblocare roți (ABS) | |
| R7 | Motor demaror motor | |
| R8 | Dezghețător lunetă scaun spate |

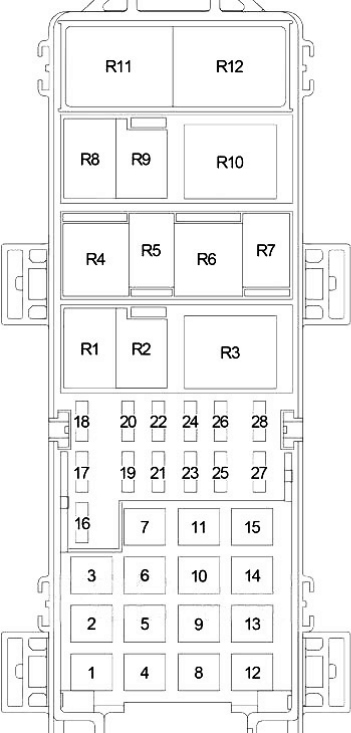

2000-2006
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| 1 | 40 | Releu motor ventilator (HEVAC) |
| 2 | 40 | Releu dezghețare lunetă spate |
| 3 | 40 | Siguranță (compartiment pasageri): “1”, “2”, “3” / iluminare exterioară |
| 4 | 40 | Ventilator radiator viteză mare;
Ventilator radiator viteză mică. |
| 5 | 20 | 2000-2002: neutilizat; 2003-2006: Releu control transmisie |
| 6 | 30 / 40 | 2000-2001: Releu motor pompă ABS (40A);
2002: Releu motor demaror, întrerupător aprindere (siguranță (compartiment pasageri): “5”, “6”, “7”, “8”) (40 A); 2003-2006: Releu motor demaror, întrerupător aprindere (siguranță (compartiment pasageri): “5”, “6”, “7”, “8”) (30 A) |
| 7 | 20 / 30 | 2000-2001: Releu ABS (30A);
2002: Întrerupător multifuncție (20 A); 2003-2006: Neutilizat |
| 8 | 40 | 2000-2001: Releu motor demaror, întrerupător aprindere (siguranță (compartiment pasageri): “5”, “6”, “7”, “8”);
2002-2006: Motor ABS |
| 9 | 20 / 30 | 2000-2004: Releu oprire automată, modul control grup propulsor (30 A);
2005-2006: Releu oprire automată (ASD), modul control grup propulsor (20A) |
| 10 | 30 / 40 | 2000-2001: Întrerupător faruri (30A);
2002-2006: HD/LP (40A) |
| 11 | 20 | Activează semnal/întrerupător lumini de urgență/memorare IOD |
| 12 | 30 | Electrovalvă ABS |
| 13 | 40 | Întrerupător aprindere (siguranță (compartiment pasageri): “17”, “18”, “19”) |
| 14 | 30 | 2000-2001: Întrerupător aprindere (releu brichetă/accesorii, siguranță (compartiment pasageri): “9”, “10”, “11”, “12”, “13”, “14”, “15”, “22”), întrerupător poziție pedală ambreiaj (cutie manuală);
2002: Întrerupător aprindere (siguranțe (compartiment pasageri): “9”, “10”, “11”, “12”, “13”, “14”, “15”, “20”), întrerupător poziție pedală ambreiaj (cutie manuală); 2003-2006: Neutilizat |
| 15 | 40 / 50 | 2000-2001: Brichetă/releu accesorii (siguranță (compartiment pasageri): “19”), siguranță (compartiment pasageri): “18” (40 A);
2002: Siguranță: “24” (50A); 2003-2006: Siguranță: “26” / IOD (50A) |
| 16 | 10 / 15 | 2000-2001: Senzor oxigen (10A);
2002-2004: Releu încălzitor în spatele senzorului oxigen (15A); 2005-2006: Neutilizat |
| 17 | 20 | 2000-2001: Releu încălzitor senzor oxigen spate dispozitiv, releu încălzitor senzor oxigen față dispozitiv;
2003-2006: Priză alimentare |
| 18 | 20 | Releu claxon |
| 19 | 20 | Întrerupător multifuncție (proiectoare de ceață față) |
| 20 | 15 | 2000-2002: neutilizat;
2003-2006: Radio |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 21 | 10 | Releu ambreiaj compresor climatizare |
| 22 | 20 | 2000-2002: neutilizat;
2003-2006: Comutator aprindere (siguranțe (compartiment partea pasagerului): “9”, “10”, “11”, “12”, “13”, “14”, “22”), comutator poziție pedală ambreiaj (cutie manuală) |
| 23 | 20 | Releu pompă combustibil |
| 24 | 10 / 20 | 2000-2001: Neutilizat;
2002: Lampă plafon, bord, conector date, radio, lampă tavan, lampă sub capotă, lampă plafon cu bară sonoră (10 A) 2003-2006: Releu spate dulap (pachet Off-road), dulap față (pachet Off-road) (20A) |
| 25 | 10 | 2000-2001: Lampă plafon, bord, conector date, radio, lampă încălzire, lampă suspendată, lampă plafon cu bară sonoră;
2002-2006: Neutilizat |
| 26 | 10 / 20 | 2000-2001: Bobină aprindere, injector combustibil (20A);
2003-2006: Lampă plafon, bord, conector date, comutator blocare punte (pachet off-road), lampă încălzire, busolă/oglindă temperatură, lampă sub capotă (10 A) |
| 27 | 20 | 2000-2002: neutilizat;
2003-2006: Comutator multifuncțional |
| 28 | 10 / 20 | 2000-2001: Sistem antiblocare roți (ABS) (10A);
Suprascriere ambreiaj 2003-2006: Releu oprire automată, bobină aprindere, injector combustibil, condensator bobină (20 A) |
| Releu | ||
| R1 | Oprire automată | |
| R2 | Ambreiaj compresor climatizare | |
| R3 | 2000-2002: neutilizat;
2003-2006: Control transmisie |
|
| R4 | Motor demaror motor | |
| R5 | Sistem antiblocare roți (ABS) | |
| R6 | 2000-2004: Încălzitor senzor oxigen inferior;
2005-2006: Neutilizat |
|
| R7 | 2000-2001: Încălzitor senzor oxigen față;
2002-2006: Lampă proiectoare de ceață |
|
| R8 | Claxon | |
| R9 | Pompă combustibil | |
| R10 | Dezghețator lunetă spate | |
| R11 | 2003-2006: Dulap față (pachet off-road);
2005-2006: Ventilator radiator viteză mare (2,4 l PowerTech) |
|
| R12 | 2000-2001: Sistem antiblocare roți (ABS);
2003-2006: Dulap spate (pachet off-road); 2005-2006: Ventilator radiator viteză mică (2,4 l PowerTech) |
