Jeep Wrangler JL (2017-2019) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Jeep Wrangler JL (2017–2019), vei obține informații despre poziția panourilor de siguranțe în interiorul vehiculului și vei învăța atribuirea fiecărei siguranțe (dispunerea siguranțelor).

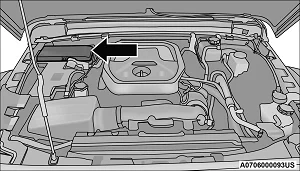

Centru de distribuție a energiei se află în compartiment motor lângă baterie.
Acest centru conține siguranțe tip cartuș, mini siguranțe și relee. Capacului superior al PDC este marcat cu o etichetă care indică poziția, funcția și dimensiunea fiecărei siguranțe/releu întreținute.
| Incavo | Siguranță cartuș | Mini siguranță | Descriere | |
|---|---|---|---|---|
| Incavo | Siguranță cartuș | Mini siguranță | Descriere | |
| F01 | – | – | Rezervă | |
| F02 | 40 A verde | – | Demaror | |
| F03 | – | 5 A Tan | ZJD | |
| F04 | – | 20 A galben | Pompă combustibil MTR/FPCM | |
| F05 | – | 5 A Tan | Ușă de siguranță | |
| F06 | – | – | Rezervă | |
| F07 | – | 15 A albastru | Pompă de răcire LTR — dacă este prezentă | |
| F08 | – | 15 A albastru | TCM-8HP CYGNUS | |
| F09 | – | – | Rezervă | |
| F10 | – | 15 A albastru | Concentrator KIN/RF/ESCL | |
| F11 | – | 10 A roșu | Port UCI (USB și AUX) | |
| F12 | – | 25 A Transparent | Amplificator HIFI | |
| F13 | – | – | Rezervă | |
| F14 | – | – | Rezervă | |
| F15 | – | 15 A albastru | IPC/SWITCH BANK-HD ELEC | |
| F 16 | – | – | Rezervă | |
| F17 | – | – | Rezervă | |
| F18 | – | 10 A roșu | Ambreiaj aer condiționat | |
| F19 | – | – | Rezervă | |
| F20 | 30 Amp Roz | – | Iluminare interioară vehicul CBC 1 | |
| F21 | – | 20 A galben | Ștergător spate | |
| F22 | 10 A roșu | Modul control motor (ECM);
Modul control grup propulsor (PCM); Unitate generator motor (MGU) WAKE UP; Unitate Power Pack (PPU) WAKE UP. |
||
| F23 | – | 10 A roșu | PCM/ECM | |
| F24 | – | – | Rezervă | |
| F25 | – | 10 A roșu | MOD.SBW | |
| F26 | 40 A verde | – | Controler central caroserie (CBC) 2 – lumini exterioare | |
| F27 | 30 Amp Roz | – | Ștergătoare față | |
| F28 | 40 A verde | – | ÎNCUIERI 3-ALIMENTARE CBC | |
| F29 | 40 A verde | – | CBC 4- lumini exterioare#2 | |
| F30 | – | – | Rezervă | |
| F31 | – | 10 A roșu | Port diagnostic | |
| F32 | – | 10 A roșu | Încălzire Ventilație Climatizare Mod (HVAC CTRL MOD);
Blocare coloană direcție (SCL); Modul clasificare pasageri (OCM); Modul detectare prezență șofer (DPDM). |
|
| F33 | – | 10 A roșu | PTS/IRCM/DEZACTIVARE AIRBAG LMPS | |
| F34 | – | 10 A roșu | ESC/EHPS/SBCM WAKE UP | |
| F35 | 30 Amp Roz | – | Pompă frâne — dacă este prezentă | |
| F36 | 30 Amp Roz | – | Modul remorcă — dacă este prezent | |
| F37 | 30 Amp Roz | – | Conector remorcă 7W — dacă este prezent | |
| F38 | 20 A albastru | – | ECM | |
| F39 | – | – | Rezervă | |
| F40 | – | 15 A albastru | DTCM/BLINDATURA ASSE FT_RR | |
| F41 | – | 15 A albastru | IC/SGW WAKE UP | |
| F42 | 10 A roșu | PCR CTRL FEED (ESS)/REZERVĂ (BSG) — Dacă este prezent | ||
| F43 | 20 A galben | Presiune în portbagaj | ||
| F44 | – | 10 A roșu | Încălzire IRCAM | |
| F45 | – | 20 A galben | Presiune în portbagaj (APRINDERE)* | |
| F46 | — | 10 A roșu | MOD NIVELARE FARURI AUTO/MOTOR NIVELARE/FARURI COMUTARE | |
| F47 | – | – | Rezervă | |
| Incavo |
Siguranță cartuș |
Mini siguranță |
Descriere |
|
| F56 | – | 10 A roșu | Senzor temperatură în vehicul | |
| F57 | – | 20 A galben | Încălzire scaun partea șoferului | |
| F58 | – | 20 A galben | Încălzire scaun partea pasagerului | |
| F59 | – | – | Rezervă | |
| F60 | – | 15 A albastru | CSWM (HTD STR WHEEL) | |
| F61 | – | 10 A roșu | LBSS/RBSS | |
| F62 | – | – | Rezervă | |
| F63 | – | 10 A roșu | ORC | |
| F64 | – | – | Rezervă | |
| F65 | – | – | Rezervă | |
| F66 | 40 A verde | – | Ventilator HVAC MTR față | |
| F67 | – | – | Rezervă | |
| F68 | – | – | Rezervă | |
| F69 | – | 5 A Tan | Grup generator MGU;
Generator pornire cu curea (BSG) — dacă este prezent. |
|
| F70 | 25 A Transparent | Bobină de aprindere (benzină);
Bujiu de încălzire prealabilă (Diesel). |
||
| F71 | – | – | Rezervă | |
| F72 | – | 10 A roșu | HD ELEC ACC PKG — dacă este prezent | |
| F73 | 20 A albastru | – | PWR TOP LT | |
| F74 | 20 A albastru | – | PWR TOP RT | |
| F75 | – | 10 A roșu | PPU-BPCM și APM (BSG) — dacă sunt prezenți | |
| F76 | – | 20 A galben | ECM (benzină)/PCM (Diesel) | |
| F77 | – | 10 A roșu | Încălzire oglinzi | |
| F78 | 10 A roșu | COMP/INTRUSION/SIREN/SENZORI INTRUSIUNE | ||
| F79 | – | 20 A galben | MODUL CONTROL BARĂ SMART | |
| F80 | – | 15 A albastru | Modul control al grupului propulsor (PCM) | |
| F81 | 30 Amp Roz | – | Dezghețare lunetă spate (EBL) | |
| F82 | 30 Amp Roz | – | Încălzire combustibil — dacă este prezent | |
| F83 | 60 A galben | Bujiu de încălzire prealabilă — dacă este prezent | ||
| F84 | 30 Amp Roz | – | UNITATE CONTROL ÎNCĂLZIRE UREA — dacă este prezentă | |
| F85 | – | 10 A roșu | Senzor PM — dacă este prezent | |
| F86 | 30 Amp Roz | – | POMPĂ VAC FRÂNĂ 2 — dacă este prezentă | |
| F87 | – | 10 A roșu | Ventilare pompă — Dacă este prezentă | |
| F88 | 20 A albastru | – | Senzor NOx #1/ #2 — Dacă este prezent | |
| F89 | – | 10 A roșu | SCCM/CRUISE CTL/DTV | |
| F90 | 20 A albastru | – | TRLR REMORCĂ LAMPĂ PARCARE — dacă este prezentă | |
| F91 | – | 20 A galben | Claxon | |
| F92 | 40 A verde | – | HD ACCY #2 — dacă este prezent | |
| F93 | 40 A verde | – | HD ACCY #1 — dacă este prezent | |
| F94 | – | 10 A roșu | TPM/KORAX | |
| F95 | – | – | Rezervă | |
| F96 | – | 10 A roșu | Alimentare oglinzi laterale | |
| F97 | – | 20 A galben | RADIO/TBM | |
| F98 | – | 10 A roșu | SW BANK-HD ELEK/OFF ROAD | |
| F99 | – | – | Rezervă | |
| F100 | 30 Amp Roz | – | ESC-ECU, supape | |
| F101 | 30 Amp Roz | – | DTCM | |
| F102 | – | 15 A albastru | Port USB dublu | |
| F103 | – | 15 A albastru | HD ACCY #3 — dacă este prezent | |
| F104 | – | 15 A albastru | Pompă răcire PPU — dacă este prezentă | |
| F105 | – | 10 A roșu | ICS/HVAC | |
| F106 | 40 A verde | – | ESC, pompă | |
| F107 | – | 20 A galben | TRAILER REMORCĂ STOP/SEMNALIZATOR — dacă este prezent | |
| F108 | – | 15 A albastru | HD ACCY #4 — dacă este prezent | |
| F109 | – | 20 A galben | TRAILER REMORCĂ STOP/SEMNALIZATOR RT — dacă este prezent | |
| F110 | 30 Amp Roz | – | Invertor putere | |
| F111 | 20 A albastru | – | TRAILER REMORCĂ BACKUP — dacă este prezent |

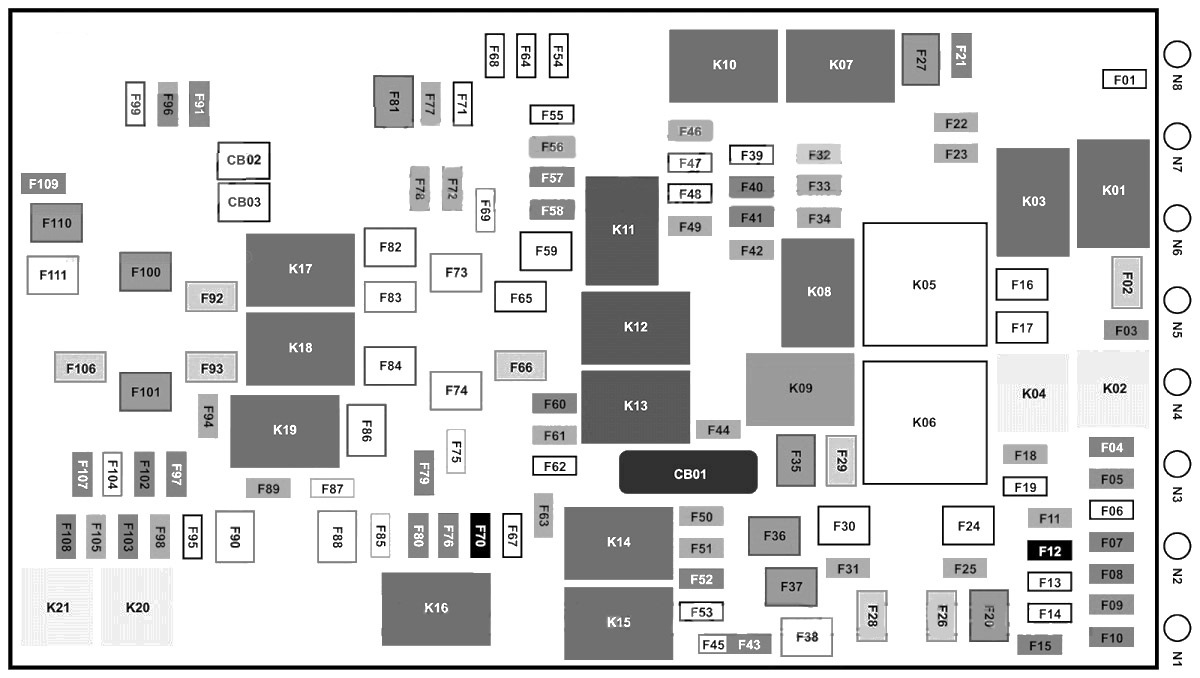

Jeep Wrangler JL – schema cutiei de siguranțe
Anul producției: 2019.
Centru de distribuție a energiei se află în compartimentul motor lângă baterie.
Acest centru conține siguranțe tip cartuș, mini siguranțe și relee. Capacului superior al PDC este marcat cu o etichetă care indică poziția, funcția și dimensiunea fiecărei siguranțe/releu înlocuibile.
| Incavo | Siguranță cartuș | Mini siguranță | Descriere | |
|---|---|---|---|---|
| Incavo | Siguranță cartuș | Mini siguranță | Descriere | |
| F01 | – | – | Rezervă | |
| F02 | 40 A verde | – | Demaror | |
| F03 | – | 5 A Tan | Senzor inteligent baterie (IBS) | |
| F04 | – | 20 A galben | Pompă combustibil MTR/FPCM | |
| F05 | – | 5 A Tan | Ușă de siguranță | |
| F06 | – | – | Rezervă | |
| F07 | — | 15 A albastru | Pompă răcire temperatură joasă (LTR) — dacă este prezentă | |
| F08 | – | 15 A albastru | Modul control transmisie TCM-8HP CYGNUS | |
| F09 | – | – | Rezervă | |
| F10 | 15 A albastru | Nod cheie aprindere (KIN);
Concentrator frecvențe radio (RF HUB); Blocare electrică coloană direcție (ESCL). |
||
| F11 | – | 10 A roșu | Port UCI (USB și AUX) | |
| F12 | – | 25 A Transparent | Amplificator HIFI | |
| F13 | – | – | Rezervă | |
| F14 | – | – | Rezervă | |
| F15 | 15 A albastru | Set indicatori bord (IPC);
Comutator – set dispozitive electrice rezistență mare (SWITCH BANK-HD ELEC). |
||
| F 16 | – | – | Rezervă | |
| F17 | – | – | Rezervă | |
| F18 | – | 10 A roșu | Cuplaj aer condiționat (AC CLUTCH) | |
| F19 | – | – | Rezervă | |
| F20 | 30 Amp Roz | Iluminare interioară vehicul CBC 1 | ||
| F21 | – | 20 A galben | Ștergător spate | |
| F22 | 10 A roșu | Modul control motor (ECM); Modul control grup propulsor (PCM);
Unitate generator motor (MGU) WAKE UP; Unitate Power Pack (PPU) WAKE UP. |
||
| F23 | — | 10 A roșu | Modul control sistem propulsie (PCM);
Modul control motor (ECM). |
|
| F24 | – | – | Rezervă | |
| F25 | – | 10 A roșu | Deplasare modul prin cablu (MOD.SBW) | |
| F26 | 40 A verde | Controler caroserie central (CBC) 2 – lumini exterioare | ||
| F27 | 30 Amp Roz | – | Ștergătoare față | |
| F28 | 40 A verde | Controler caroserie central (CBC) 3-ÎNCUIERI ELECTRICE | ||
| F29 | 40 A verde | CBC 4- lumini exterioare #2 | ||
| F30 | – | – | Rezervă | |
| F31 | – | 10 A roșu | Port diagnostic | |
| F32 | 10 A roșu | Încălzire Ventilație Climatizare Mod (HVAC CTRL MOD);
Blocare coloană direcție (SCL); Modul clasificare pasageri (OCM); Modul detectare prezență șofer (DPDM). |
||
| F33 | 10 A roșu | Sistem ParkTronics (PTS);
Modul cameră cu infraroșu (IRCM); Martori – dezactivare airbag (AIRBAG DISABLE LMPS). |
||
| F34 | 10 A roșu | Sistem stabilizare electronică (ESC);
Servodirecție electric-hidraulică (EHPS); Modul control curea inteligentă (SBCM) WAKE UP |
||
| F35 | 30 Amp Roz | – | Pompă frâne — dacă este prezentă | |
| F36 | 30 Amp Roz | – | Modul remorcă — dacă este prezent | |
| F37 | 30 Amp Roz | – | Conector remorcă 7W — dacă este prezent | |
| F38 | 20 A albastru | – | Modul control motor ECM | |
| F39 | – | – | Rezervă | |
| F40 | 15 A albastru | Modul control sistem propulsie (DTCM);
Blocare ax (AXLE LOC) FT_RR. |
||
| F41 | 15 A albastru | Cluster instrumente (IC);
Security GateWay (SGW) WAKE UP. |
||
| F42 | 10 A roșu | Alimentare releu control alimentare (oprire/pornire electrică);
Rezervă (generator cu pornire prin curea) — dacă este prezent. |
||
| F43 | 20 A galben | Lângă portbagaj | ||
| F44 | – | 10 A roșu | Cameră cu infraroșu (IRCAM) ÎNCĂLZITOARE | |
| Incavo |
Siguranță cartuș |
Mini siguranță |
Descriere |
|
| F56 | – | 10 A roșu | Senzor temperatură în vehicul | |
| F57 | – | 20 A galben | Încălzire scaun partea șoferului | |
| F58 | – | 20 A galben | Încălzire scaun partea pasagerului | |
| F59 | – | – | Rezervă | |
| F60 | 15 A albastru | Modul volan confort (CSWM) (HTD STR WHEEL) | ||
| F61 | — | 10 A roșu | Senzor unghi mort stânga (LBSS);
Senzor unghi mort dreapta (RBSS). |
|
| F62 | – | – | Rezervă | |
| F63 | – | 10 A roșu | Controler imobilizare pasageri (ORC) | |
| F64 | – | – | Rezervă | |
| F65 | – | – | Rezervă | |
| F66 | 40 A verde | – | Ventilator HVAC MTR față | |
| F67 | – | – | Rezervă | |
| F68 | – | – | Rezervă | |
| F69 | 5 A Tan | Grup generator MGU;
Generator demaror cu curea (BSG) — dacă este prezent. |
||
| F70 | 25 A transparent | Bobină de aprindere (benzină);
Bujie de încălzire (Diesel). |
||
| F71 | – | – | Rezervă | |
| F72 | – | 10 A roșu | HD ELEC ACC PKG — dacă este prezent | |
| F73 | 20 A albastru | – | PWR TOP LT | |
| F74 | 20 A albastru | – | PWR TOP RT | |
| F75 | 10 A roșu | Modul alimentator — modul control pachet baterii și modul alimentare auxiliar (PPU-BPCM și APM);
Generator demaror cu curea (BSG) — în funcție de echipare. |
||
| F76 | – | 20 A galben | ECM (benzină)/PCM (Diesel) | |
| F77 | – | 10 A roșu | Încălzire oglinzi | |
| F78 | — | 10 A roșu | KOMP/ANTIFURTO/SEMNALIZATOARE/SENZORI ANTIFURTO | |
| F79 | – | 20 A galben | SMART BAR CTRL MOD | |
| F80 | – | 15 A albastru | Modul control sistem propulsie (PCM) | |
| F81 | 30 Amp Roz | – | Dezgheț lunetă spate (EBL) | |
| F82 | 30 Amp Roz | – | Încălzire combustibil — dacă este prezent | |
| F83 | 60 A galben | Bujie de încălzire — dacă este prezentă | ||
| F84 | 30 Amp Roz | – | UREA HTR CTRL UNIT — dacă este prezent | |
| F85 | – | 10 A roșu | Senzor PM — dacă este prezent | |
| F86 | 30 Amp Roz | – | Pompă gol frâne 2 (BRAKE VAC PMP 2) — dacă este prezentă | |
| F87 | – | 10 A roșu | Ventilație pompă — Dacă este prezentă | |
| F88 | 20 A albastru | – | Senzor NOx #1/ #2 — DACĂ este prezent | |
| F89 | 10 A roșu | Modul control coloana volan (SCCM) / Pilot automat (CRUISE CTL) / Televiziune digitală (DTV) | ||
| F90 | 20 A albastru | – | TRLR TOW PARK LMP — dacă este prezent | |
| F91 | – | 20 A galben | Claxon | |
| F92 | 40 A verde | – | HD ACCY #2 — dacă este prezent | |
| F93 | 40 A verde | – | HD ACCY #1 — dacă este prezent | |
| F94 | — | 10 A roșu | Monitorizare presiune pneuri (TPM);
Sistem hub RF (CORAX). |
|
| F95 | – | – | Rezervă | |
| F96 | – | 10 A roșu | Alimentare oglinzi laterale | |
| F97 | – | 20 A galben | RADIO/TBM | |
| F98 | – | 10 A roșu | SW BANK-HD ELEK/OFF ROAD | |
| F99 | – | – | Rezervă | |
| F100 | 30 Amp Roz | – | ESC-ECU, valve | |
| F101 | 30 Amp Roz | – | Modul control sistem propulsie (DTCM) | |
| F102 | – | 15 A albastru | Port USB dublu | |
| F103 | – | 15 A albastru | HD ACCY #3 — dacă este prezent | |
| F104 | – | 15 A albastru | Pompă răcire PPU — dacă este prezentă | |
| F105 | 10 A roșu | Centru strâmt integrat (ICS);
Climatizare cu ventilație caldă (HVAC). |
||
| F106 | 40 A verde | – | Reglare electronică viteză (ESC)-POMPĂ MTR | |
| F107 | 20 A galben | OPRIRE/SEMNALIZARE REMORCĂ — dacă este prezent | ||
| F108 | – | 15 A albastru | HD ACCY #4 — dacă este prezent | |
| F109 | — | 20 A galben | OPRIRE/SEMNALIZARE REMORCĂ — partea dreaptă — dacă este prezent | |
| F110 | 30 Amp Roz | – | Invertor de putere | |
| F111 | Jeep Compass (2012-2022) – cutia de siguranțe
 Andrei Popescu |
