Jeep Compass (2012-2022) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe ale Jeep Compass (2012–2022), vei obține informații despre poziția panourilor de siguranțe în interiorul vehiculului și vei învăța atribuirea fiecărei siguranțe (schema siguranțelor).
Jeep Compass (2012) – schema cutiei de siguranțe
Anul producției: 2012
Modul control integrat de alimentare
Modul control integrat de alimentare se află în compartiment motor lângă grupul filtrului de aer.
| Incavo | Siguranță cartuș | Mini siguranță | Descriere |
| 1 | Gol | – | Gol |
| 2) | – | 15 | Modul control AWD / 4WD |
| 3) | – | 10 | Comutator lumină frână centrală spate |
| 4 | – | 10 | Comutator aprindere / modul clasificare pasageri |
| 5 | – | 20 | Remorcă |
| 6 | – | 10 | Oglindă electrică / Control radio satelit / mâini libere |
| 7 | – | 30 | Extracție cu aprinderea oprită |
| 8 | – | 30 | Extracție cu aprinderea oprită |
| 9 | 40 | – | Scaune electrice |
| 10 | – | 20 | Încuietori electrice / iluminare interioară |
| 11 | – | 15 | Prize de alimentare |
| 12 | – | 20 | Invertor 115 V. |
| 13 | – | 20 | Brichetă |
| 14 | – | 10 | Set semnalizatoare |
| 15 | 40 | – | Ventilator radiator |
| 16 | – | 15 | Lampă plafon / trapă / motor ștergător spate |
| 17 | – | 10 | Modul control wireless |
| 18 | 40 | – | Releu oprire automată |
| 19 | – | 20 | Amplificatoare radio |
| 20 | – | 15 | Radio |
| 21 | – | 10 | Modul / Semnalizator de intruziune – dacă este prezent în echipare |
| 22 | – | 10 | Încălzire, climatizare / busolă |
| 23 | – | 15 | Releu de oprire automată |
| 24 | – | 15 | Putere trapă |
| 25 | – | 10 | Oglindă încălzită – dacă este prezentă în echipare |
| 26 | – | 15 | Releu de oprire automată |
| 27 | – | 10 | Modul control airbag |
| 28 | – | 10 | Modul control airbag / modul clasificare pasageri |
| 29 | – | – | Mașină caldă (nu necesită siguranță) |
| 30 | – | 20 | Scaun încălzit – dacă este prezent în echipare |
| 31 | – | 10 | Spălător faruri – dacă este prezent în echipare |
| 32 | 30 | – | Releu de oprire automată |
| 33 | – | 10 | Modul control J1962 Conn / Grup propulsor |
| 34 | 30 | – | Electrovalvă blocare frână |
| 35 | 40 | – | Pompă blocare |
| 36 | 30 | – | Control far / ștergător parbriz / geam inteligent – dacă este prezent în echipare |
| 37 | – | 25 | Încălzitor combustibil diesel – dacă este prezent în echipare |
Jeep Compass (2016-2017) – schema cutiei de siguranțe
Anul producției: 2016, 2017
Modul control alimentare integrat
Modul control alimentare integrat se află în compartiment motor lângă grupul filtrului de aer.
| Incavo | Siguranță cartuș | Mini siguranță | Descriere |
| 1 | 20 | – | Remorcă remorcă – dacă este prezent în echipament |
| 2) | – | 15 | Modul control AWD / 4WD – dacă este prezent în echipament |
| 3) | – | 10 | Comutator lumină frână centrală spate |
| 4 | – | 10 | Cheie aprindere / arc cronometru |
| 5 | – | 20 | Alimentare baterie pentru Power Tech |
| 6 | – | 10 | Oglindă electrică / control satelit Radio / handsfree |
| 7 | – | 30 | Extracție cu aprinderea oprită |
| 8 | – | 30 | Extracție cu aprinderea oprită |
| 9 | 40 | – | Scaune electrice |
| 10 | – | 20 | Încuietori electrice / iluminare interioară |
| 11 | – | 15 | Siguranță presă |
| 12 | – | 20 | Invertor curent alternativ 115 V – dacă este prezent în echipament |
| 13 | – | 20 | Brichetă |
| 14 | – | 10 | Set semnalizatoare |
| 15 | 40 | – | Ventilator radiator |
| 16 | – | 15 | Lampă plafon / trapă / motor ștergător spate |
| 17 | – | 10 | Modul control wireless |
| 18 | 40 | – | Releu oprire automată |
| 19 | – | 20 | Amplificatoare radio |
| 20 | – | 15 | Radio |
| 21 | – | 10 | Modul / Semnalizator de intruziune – dacă este prezent în echipare |
| 22 | – | 10 | Încălzire, climatizare / busolă |
| 23 | – | 15 | Releu de oprire automată |
| 24 | – | 15 | Alimentare trapă – dacă este prezent în echipare |
| 25 | – | 10 | Oglindă încălzită – dacă este prezent în echipare |
| 26 | – | 15 | Releu de oprire automată |
| 27 | – | 10 | Modul control airbag |
| 28 | – | 10 | Modul control airbag / modul clasificare pasageri |
| 29 | – | – | Vehicul cald (nu necesită siguranță) |
| 30 | – | 20 | Scaun încălzit – dacă este prezent în echipare |
| 31 | – | 10 | Spălător faruri – dacă este prezent în echipare |
| 32 | 30 | – | Releu de oprire automată |
| 33 | – | 10 | Modul control J1962 Conn / Grup propulsor |
| 34 | 30 | – | Electrovalvă blocare frână |
| 35 | 40 | – | Pompă blocare |
| 36 | 30 | – | Control far / ștergător parbriz / geam inteligent – dacă este prezent în echipare |
| 37 | – | 25 | Încălzitor combustibil diesel – dacă este prezent în echipare |
Jeep Compass – schema cutiei de siguranțe
Anul producției: 2020, 2021.
Siguranțele brichetei (prize de alimentare) în Jeep Compass sunt siguranțele F18 (portbagaj), F20 (brichetă), F30 (portbagaj) în cutia de siguranțe din compartiment motor și siguranța F94 în cutia de siguranțe internă.

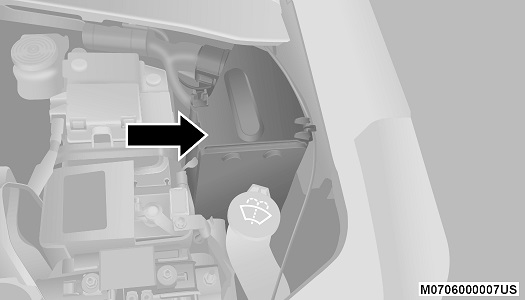

Poziție
Compartiment motor
Panoul de siguranțe din compartiment motor se află pe partea stângă a compartimentului motor.
Pentru a accesa siguranțele, îndepărtați capacul de acces de pe panoul spate stâng al spațiului de încărcare.
2020

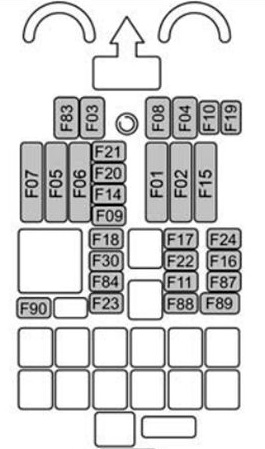

Cutia de siguranțe din compartiment motor
| Incavo | Siguranță Maxi | Siguranță cartuș | Mini siguranță | Descriere |
| Incavo | Siguranță Maxi | Siguranță cartuș | Mini siguranță | Descriere |
| F01 | 70 Amp Tan | – | – | Modul controler caroserie |
| F02 | 70 Amp Tan | – | – | Modul controler caroserie, unitate distribuție spate |
| F03 | – | 30 Amp Roz cu lumini HID
20 Amp albastru fără lumini HID |
– | Alimentare modul control caroserie, lumini HID |
| F04 | – | 40 Amp maro | – | Modul electronic control frâne |
| F05 | – | 40 Amp maro | – | Încălzitor PTC |
| F06 | 40 A portocaliu | – | – | Releu demaror |
| F07 | 40 A portocaliu | – | – | Unitate distribuție spate pentru utilizare remorcă |
| F08 | – | 30 Amp Roz | – | Alimentare TCM;
AGSM; Control direcție. |
| F09 | – | – | 7,5 A Maro | ECM;
TCM; Control ventilator radiator. |
| F10 | – | – | 20 A galben | Claxon |
| F11 | – | – | 20 A galben – motoare pe gaz și diesel 1,4 l
25 A transparent— motoare 2,4 l/urea |
Injectoare combustibil ECM/PCM/UREA |
| F14 | – | – | 7,5 A Maro | Încălzitor bază ulei diesel |
| F15 | 40 A portocaliu | – | – | Pompă modul control frâne |
| F 16 | – | – | 10 A roșu | Alimentare modul control motor, cutie automată |
| F17 | – | – | 10 A roșu | Sarcini secundare motor |
| F18 | – | – | 20 A galben | Alimentare aprindere priză încărcare spate 12 V |
| Incavo | Siguranță Maxi | Siguranță cartuș | Siguranță mini | Descriere |
| F19 | – | – | 7,5 A Maro | Compresor aer condiționat |
| F20 | – | – | 20 A galben | Brichetă |
| F21 | – | – | 20 A galben | Pompă combustibil |
| F22 | – | – | 20 A galben – motor pe gaz
15 Amp albastru – motor diesel |
Gaz – Bobine de aprindere/injector combustibil;
Diesel – Componente Diesel. |
| F23 | – | – | 30 A verde | Încălzitor geam |
| F24 | – | – | 15 A albastru | Unitate alimentare electronică cutie automată |
| F30 | – | – | 20 A galben (la alegerea clientului, trecere de la F18) | Portbagaj: 12 V Alimentare baterie constantă |
| F81 | 60 Amp albastru | – | – | Modul bujii incandescente;
Alimentare baterie DDCT SDU. |
| F82 | – | 40 A verde | – | Încălzitor filtru combustibil diesel |
| F83 | – | 40 A verde | – | Ventilator Climatizare |
| F84 | – | – | 30 A verde | Alimentare, Tracțiune integrală |
| F87 | – | – | 5 A Tan | Cutie automată selector viteze |
| F88 | – | – | 7,5 A Maro | Oglinzi exterioare încălzite |
| F89 | – | – | 30 A verde | Geam spate încălzit |
| F90 | – | – | 5 A Tan | Senzor IBS (stare încărcare baterie) |
| Fxx | – | – | 10 A roșu | Releu control dublă baterie cu transmisie NON DDCT |
| 7,5 A Maro | Releu control dublă baterie cu Trans DDCT |
Cutia de siguranțe are suporturi suplimentare pentru siguranțe ATO instalate pe fundul cutiei.
| Incavo | Siguranță ATO / UNIVALO | Descriere |
| F1 | 5 Amp bej | Modul control al sistemului de tracțiune (4×4/AWD) |
| F2 | 10 A roșu | ECM — Începe detectarea diagnostică |
| F3 | 2 A gri | Modificare control gestionare |

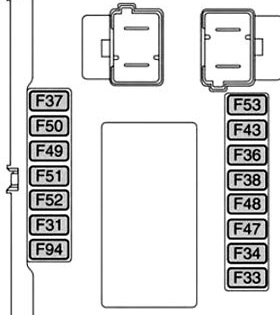

Cutia de siguranțe în habitaclu
| Incavo | Amperi [A] | Descriere |
| F31 | 7,5 A Maro | Controler dispozitive reținere pasageri |
| F33 | 20 A galben | Geam partea pasagerului |
| F34 | 20 A galben | Controler geam |
| F36 | 20 A galben | Modul alertă antifurt/releu sirenă;
Radio; Port UCI/USB; VSU; Climatizare; Bloc electronic direcție; Oglinzi rabatabile electric; Securitate ușă/DTV. |
| F37 | 10 A roșu | Bord;
Modul control sistem tracțiune; Regulator viteză adaptiv; Ventilator ECC (HVAC). |
| F38 | 20 A galben | Blocare/deblocare uși;
Deschidere hayon spate. |
| F42 | 7,5 A Maro | Modul sistem frânare;
Servodirecție electrică. |
| F43 | 20 A galben | Pompă ștergător parbriz față și spate |
| F47 | 20 A galben | Ridicător geam spate stânga |
| F48 | 20 A galben | Ridicător geam spate dreapta |
| F49 | 7,5 A Maro | Asistent parcare;
Punct mort; Stabilizator tensiune; Senzor umiditate; Bloc electronic sistem direcție; Senzor temperatură; Oglindă; Scaune încălzite; Senzor lumină și ploaie; Comutator start-stop. |
| F50 | 7,5 A Maro | Controler dispozitive reținere pasageri |
| F51 | 7,5 A Maro | Control electronic climatizare;
Clasificare pasageri; Cameră marșarier; Control climatizare; Reglare faruri; Selectare teren; Geam spate încălzit; Tracțiune remorcă; Coborâre pe bandă. |
| F53 | 7,5 A Maro | Modul nod aprindere fără cheie;
Frână de parcare electrică; Hub RF; Bord. |
| F94 | 15 A albastru | Scaun șofer cu reglare lombară;
Prize alimentare. |

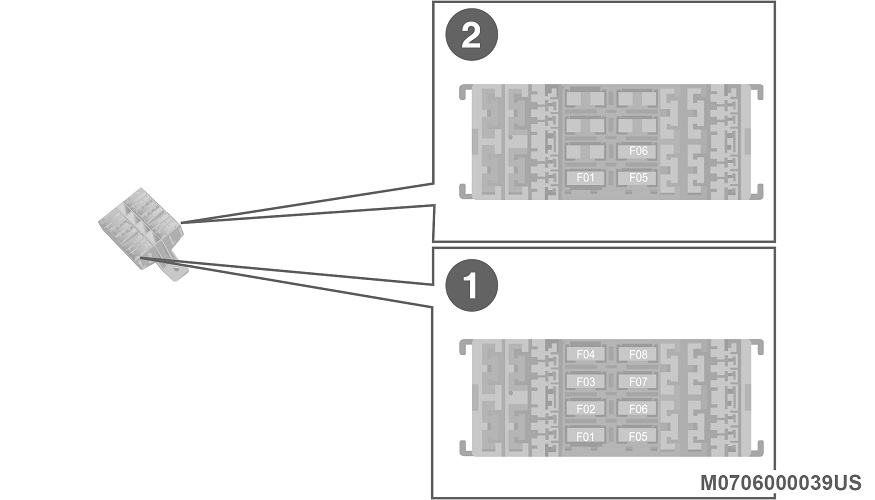

Cutia de siguranțe în portbagaj
Siguranțele pot fi amplasate în două unități. Suportul siguranței nr. 1 se află mai aproape de partea spate a vehiculului, în timp ce suportul siguranței nr. 2 (dacă este echipat cu remorcă) se află mai aproape de partea față a vehiculului.
| Incavo | Mini siguranțe | Descriere |
| F1 | 30 A verde | Invertor de putere |
| F2 | 30 A verde | Memorie |
| F3 | 20 A galben | Trapă – dacă este prezentă |
| F4 | 30 A verde | Scaun electric (partea pasagerului) |
| F5 | 30 A verde | Scaun electric (partea șoferului) |
| F6 | 7,5 A maro | Suport lombar (scaune electrice) |
| F7 | 15 A albastru | Volan încălzit;
Scaune ventilate. |
| F8 | 20 A galben | Scaune încălzite |
| Incavo | Mini siguranțe | Descriere |
| F1 | 10 A roșu | Canal IGN TTM |
| F5 | 15 A albastru | Iluminare exterioară a controlerului (partea șoferului) |
| F6 | 15 A albastru | Iluminare exterioară a controlerului (partea pasagerului) |
| F7 | 10 A roșu | Alimentarea bateriei jumper TTM |
Pe suportul siguranței/releului modulului de distribuție a sarcinii se află un suport pentru siguranță Maxi pentru Power Liftgate și un suport pentru siguranță ATO / Uni Val pentru sistemul audio HIFI.
| Incavo | Siguranță Maxi | Descriere |
| F01 | 30 A verde | Ușă electrică rabatabilă |
| Incavo | Siguranță ATO/Uni-Val | Descriere |
| F02 | 25 A transparentă | Sistem audio HIFI |
2021
Cutia de siguranțe în compartiment motor
| Incavo | Siguranță Maxi | Siguranță cartuș | Mini siguranță | Descriere |
| *Dacă este prezent | ||||
| Incavo | Siguranță Maxi | Siguranță cartuș | Mini siguranță | Descriere |
| *Dacă este prezent | ||||
| F01 | 70 Amp maro | – | – | Modul control caroserie |
| F02 | 70 Amp maro | – | – | Modul control caroserie, unitate distribuție spate |
| F03 | – | 30 Amp roz cu lumini HID
20 Amp albastru fără lumini HID |
– | Alimentare modul control caroserie, lumini HID |
| F04 | – | 40 Amp bej | – | Modul electronic control frâne |
| F05 | – | 40 Amp bej | – | Încălzitor PTC |
| F06 | 40 A portocaliu | – | – | Releu demaror |
| F07 | 40 A portocaliu | – | – | Unitate distribuție spate pentru utilizare remorcă |
| F08 | – | 30 Amp roz | – | Alimentare TCM;
AGSM; Control direcție. |
| F09 | – | – | 7,5 A maro | ECM;
TCM; Control ventilator radiator. |
| F10 | – | – | 20 A galben | Claxon |
| F11 | – | – | 20 A galben – motoare pe gaz și diesel 1,4 l
25 A clar — motoare 2,4 l/urea |
Injectoare combustibil ECM/PCM/UREA |
| F14 | – | – | 7,5 A maro – Motor Diesel
15 Amp albastru – motor pe gaz |
Încălzitor bază ulei diesel;
Benzină – pompă răcire LTR. |
| F15 | 40 A portocaliu | – | – | Pompă modul control frâne |
| F 16 | – | – | 10 A roșu | Alimentare modul control motor, cutie automată |
| F17 | – | – | 10 A roșu | Sarcini secundare motor |
| Incavo | Siguranță Maxi | Siguranță cartuș | Mini siguranță | Descriere |
| *Dacă este prezent | ||||
| F18 | – | – | 20 A galben | Portbagaj – priză 12V |
| F19 | – | – | 7,5 A Maro | Compresor aer condiționat |
| F20 | – | – | 20 A galben | Brichetă |
| F21 | – | – | 20 A galben | Pompă combustibil |
| F22 | – | – | 20 A galben – motor pe gaz
15 Amp albastru – motor diesel |
Gaz – Bobine de aprindere/injector combustibil;
Diesel – Componente Diesel. |
| F23 | – | – | 30 A verde | Încălzitor geam |
| F24 | – | – | 15 A albastru | Unitate alimentare electronică cutie automată |
| F30 | – | – | 20 A galben (la alegerea clientului, trecere de la F18) | 12V – portbagaj, alimentare baterie constantă |
| F81 | 60 Amp albastru — motor diesel | – | – | Modul bujii incandescente;
Alimentare baterie DDCT SDU. |
| F82 | – | 40 A verde | – | Încălzitor filtru combustibil diesel |
| F83 | – | 40 A verde | – | Ventilator HVAC |
| F84 | – | – | 30 A verde | Alimentare. Tracțiune integrală |
| F87 | – | – | 5 A Tan | Cutie automată selector viteze |
| F88 | – | – | 7,5 A Maro | Oglinzi exterioare încălzite |
| F89 | – | – | 30 A verde | Geam spate încălzit |
| F90 | – | – | 5 A Tan | Senzor IBS (stare încărcare baterie) |
| Fxx | – | – | 10 A roșu | Releu control baterie dublă cu transmisie NON DDCT |
| 7,5 A Maro | Releu control baterie dublă cu transmisie DDCT | |||
Cutia de siguranțe are suporturi suplimentare pentru siguranțe ATO instalate pe fundul cutiei.
| Incavo | Siguranță ATO / UNI-VAL | Descriere |
| F1 | 5 Amp Bej | Modul control sistem tracțiune (4×4/AWD) |
| F2 | 10 A roșu | ECM — Începe detectarea diagnostică |
| F3 | 2 A gri | Modificare control gestionare |
Cutia de siguranțe în habitaclu
| Incavo | Siguranță cu lamă | Descriere |
| F31 | 7,5 A Maro | Controler dispozitive de reținere pasageri |
| F33 | 20 A galben | Geam partea pasagerului |
| F34 | 20 A galben | Controler geam |
| F36 | 20 A galben | Modul alertă antifurt/releu sirenă;
Radio; Port UCI/USB; VSU; Climatizare; Bloc electronic al volanului; Oglinzi rabatabile electric; Securitate ușă/DTV. |
| F37 | 10 A roșu | Bord;
Modul control sistem tracțiune; Pilot automat adaptiv; Ventilator ECC (HVAC). |
| F38 | 20 A galben | Blocare/deblocare uși;
Deschidere hayon spate. |
| F42 | 7,5 A Maro | Modul sistem frânare;
Servodirecție electrică. |
| F43 | 20 A galben | Pompă spălător parbriz față și spate |
| F47 | 20 A galben | Ridicător geam spate stânga |
| F48 | 20 A galben | Ridicător geam spate dreapta |
| F49 | 7,5 A Maro | Asistent parcare;
Punct mort; Stabilizator tensiune; Senzor umiditate; Bloc electronic sistem volan; Senzor temperatură; Oglindă; Scaune încălzite; Senzor lumină și ploaie; Comutator start-stop. |
| F50 | 7,5 A Maro | Controler dispozitive de reținere pasageri |
| F51 | 7,5 A Maro | Control electronic climat;
Clasificare pasageri; Cameră marșarier; Control climat; Nivelare faruri; Selectare teren; Geam spate încălzit; Tracțiune remorcă; Coborâre pe bandă. |
| F53 | 7,5 A Maro | Modul nod aprindere fără cheie;
Frână de parcare electrică; Hub RF; Bord. |
| F94 | 20 A galben | Scaun șofer cu reglaj lombar;
Prize alimentare. |
Cutia de siguranțe în portbagaj
Siguranțele pot fi amplasate în două unități. Suportul siguranței nr. 1 se află mai aproape de partea spate a vehiculului, în timp ce suportul siguranței nr. 2 (dacă este echipat cu remorcă) se află mai aproape de partea față a vehiculului.
| Suport cutie de siguranțe nr. 1 | ||
| Cuib | Mini siguranță | Descriere |
| * Dacă este prezent | ||
| F1 | 30 A verde | Invertor de putere |
| F2 | 30 A verde | Memorie |
| F3 | 20 A galben | Trapă * |
| F4 | 30 A verde | Scaun electric (partea pasagerului) |
| F5 | 30 A verde | Scaun electric (partea șoferului) |
| F6 | 7,5 A maro | Suport lombar (scaune electrice) |
| F7 | 15 A albastru | Volan încălzit;
Scaune ventilate. |
| F8 | 20 A galben | Scaune încălzite |
| Suportul siguranței nr. 2 | ||
| Cuib | Mini siguranță | Descriere |
| F1 | 10 A roșu | Canal IGN TTM |
| F5 | 15 A albastru | Iluminare externă a controlerului (partea șoferului) |
| F6 | 15 A albastru | Iluminare externă a controlerului (partea pasagerului) |
| F7 | 10 A roșu | Alimentarea bateriei jumper TTM |
Pe suportul siguranță/releu al modulului de distribuție a sarcinii se află un suport pentru siguranță Maxi pentru Power Liftgate și un suport pentru siguranță ATO / UNI-VAL pentru sistemul audio HIFI.
| Incavo | Siguranță Maxi | Descriere |
| F01 | 30 A verde | Ușă electrică rabatabilă |
| Incavo | Siguranță ATO / UNI-VAL | Descriere |
| F02 | 25 A transparentă | Sistem audio HIFI |
Jeep Compass – schema cutiei de siguranțe
Anul producției: 2022.
Poziție
Compartiment motor
Panoul de siguranțe din compartimentul motor se află pe partea stângă a compartimentului motor.
Cutia de siguranțe în compartimentul motor
| Incavo | Siguranță cartuș | Mini siguranță | Descriere |
| * Dacă este prezent | |||
| Incavo | Siguranță cartuș | Mini siguranță | Descriere |
| * Dacă este prezent | |||
| F01 | 50 A roșu (benzină) | – | Unitate de control a transmisiei Smart Driver (TDSU) (benzină) |
| 60 A Albastru (Diesel) | Bujie de încălzire DCTT SDU BATT (Diesel) | ||
| F03 | 40 A portocaliu | – | Canal PTC 1* |
| F04 | 30 A maro | – | Încălzitor spate (EBL)* |
| F05 | – | – | – |
| F06 | 40 A portocaliu | – | TTM* |
| F07 | 40 A portocaliu | – | SCR* |
| F08 | 20 A galben | – | Canal SLM LT* |
| F09 | 30 A maro | – | AGSM / DCSM / TCM / DTCM / SCCM |
| F10 | 20 A galben | – | Canal SLM RT* |
| F11 | 20 A galben | – | BCM Alimentare 3 / (releu de aprindere și FB e/start/stop și releu FB în BCM) |
| F12 | 40 A portocaliu | – | Pompă BSM |
| F13 | 40 A portocaliu | – | Supape BSM |
| F14 | 40 A portocaliu | – | Încălzitor filtru motorină* |
| F15 | 40 A portocaliu | – | Siguranță releu demaror |
| F 16 | 40 A portocaliu | – | Releu demaror * |
| F17 | 40 A portocaliu | – | Ventilator HVAC |
| F18 | – | – | – |
| F19 | – | 2 A Gri | Modul control coloana volan (SCCM) |
| F20 | – | 7,5 A Maro | Modul control motor (ECM);
Releu ventilator radiator. |
| F21 | – | – | – |
| F22 | – | 7,5 A Maro | Compresor aer condiționat |
| F23 | – | – | – |
| F24 | – | 7,5 A Maro | Dezghețare oglinzi laterale * |
| F25 | – | 20 A galben | Lampa LT HID |
| F26 | – | 20 A galben | Reglaj lombar (doar scaun șofer)* |
| F27 | – | 25 A Curățător
20 A galben |
Modul control motor (ECM);
Injectoare combustibil |
| F28 | – | – | – |
| F29A e B | – | – | – |
| F30 | – | 20 A galben | Lampă RT HID |
| F31 | – | 15 A albastru | Încărcător wireless / SW Bancă Inferioară 2 / SW Bancă Inferioară LT și RT |
| F32 | – | 20 A galben (benzină) | Injectoare combustibil / Bobine de aprindere / Condensatoare bobine de aprindere (motor benzină) |
| 15 A albastru (Diesel) | UEGO (02) Senzor – Upstream & Downstream / Modul bujii de încălzire / Pompă ulei / Senzor masă aer / By-pass răcire EGR / Actuator rotativ / SNSR UEGO DSL Upstream / Răcire pompă UREA (motor Diesel) | ||
| Incavo | Siguranță cartuș | Mini siguranțe | Descriere |
| * Dacă este prezent | |||
| F33 | – | 10 A roșu | Releu releu control putere bobină 2.4 Doar aplicație cu două baterii (XHZ) |
| F34A e B | – | – | – |
| F35 | – | – | – |
| F36 | – | 10 A roșu | Port UCI2 / Mod CVPM |
| F37 | – | – | – |
| F38 | – | 10 A roșu | ECM / TCM / AGSM / DCSM / STM |
| F39 | – | – | – |
| F40 | – | – | – |
| F41 | – | – | – |
| F42 | – | 20 A galben | La încărcător – putere aprindere |
| F43 | – | – | La încărcător Cargo Power (Poate fi înlocuit cu o siguranță de 20 A în alimentarea directă a bateriei F42) |
| F44 | – | – | – |
| F45 | – | – | – |
| F46 | – | 30 A Tan | Modul control transmisie (DTCM) Putere AWD |
| F47 | – | 30 A Tan | Dezghețare parbriz față* |
| F48 | – | – | – |
| F49 | – | 15 A albastru | Modul control transmisie (TCM) |
| F50 | – | 5 A Tan | Modul control transmisie (DTCM) Alimentare ECU |
| F51 | – | 20 A galben | Alimentare NOX SNSR (motor diesel) |
| F52 | – | 5 A Tan | Modul cutie automată (AGSM) (Diesel & Benzină) |
| F53 | – | – | – |
| F54 | – | – | – |
| F55 | – | – | – |
| F56 | – | – | – |
| F57 | – | 20 A galben | La încărcător RR (12 V APO) |
| F58 | – | – | – |
| F59 | – | – | – |
| F60 | – | – | – |
| F61 | – | 20 A galben | Pompă combustibil |
| F62 | – | 5 A Tan | Senzor inteligent baterie (IBS) |
| F63 | – | – | – |
| F64 | – | 10 A roșu | MOD DCSD / kit handsfree Liftgate / UCI + port USB |
| F65 | – | 20 A galben | Claxon |
| F66 | – | 20 A galben | Brichetă* |
| F67 | – | 10 A roșu | Modul control motor (ECM) |
Cutia de siguranțe în habitaclu
| Incavo | Siguranță cu lamă | Descriere |
| *Dacă este prezent | ||
| F31 | 7,5 A Maro | Controler dispozitive de reținere pasageri |
| F33 | 20 A galben | Motor geamului |
| F34 | 20 A galben | Controler motor geam |
| F36 | 20 A galben | Modul alertă antifurt/releu sirenă;
Radio; Port UCI/USB; VSU; Climatizare; Bloc electronic direcție; Oglinzi electrice rabatabile; Ușă de siguranță/DTV. |
| F37 | 10 A roșu | Cluster bord;
Modul control transmisie; Pilot automat adaptiv; Ventilator ECC (HVAC). |
| F38 | 20 A galben | Blocare/deblocare uși;
Eliberare hayon spate. |
| F42 | 7,5 A Maro | Modul sistem frânare;
Servodirecție electrică. |
| F43 | 20 A galben | Pompă spălător parbriz față și spate |
| F47 | 20 A galben | Ridicător geam spate stânga |
| F48 | 20 A galben | Ridicător geam spate dreapta |
| F49 | 7,5 A Maro | Asistent parcare;
Detectare unghi mort; Stabilizator tensiune; Senzor umiditate; Bloc electronic direcție; Senzor temperatură; Oglindă; Scaune încălzite; Senzor lumină și ploaie; Comutator start-stop. |
| F50 | 7,5 A Maro | Controler dispozitive de reținere pasageri |
| F51 | 7,5 A Maro | Control electronic climatizare;
Clasificare pasageri; Cameră marșarier; Control climatizare; Nivelare faruri; Selectare teren; Încălzire lunetă spate; Tracțiune remorcă; Schimbare bandă. |
| F53 | 7,5 A Maro | Modul nod aprindere fără cheie;
Frână de parcare electrică; Butuc RF; Cluster. |
| F94 | 15 A albastru | Scaun șofer cu reglaj lombar;
Prize alimentare. |
