Jeep Cherokee KJ (2002-2007) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Jeep Cherokee KJ (2002–2007), vei obține informații despre poziția panourilor de siguranțe în interiorul vehiculului și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
Siguranțe și relee Jeep Cherokee (KJ; 2002-2007)
Anul producției: 2002, 2003, 2004, 2005, 2006 și 2007.
Siguranțe brichetă (priză de alimentare) în Jeep Liberty sunt siguranțele nr. 3 (brichetă) și nr. 16 (priză de alimentare spate) în cutia de siguranțe a bordului.
Habitaclu
Cutia de siguranțe se află pe partea stângă a bordului în spatele capacului.
O etichetă este atașată capacului panoului de siguranțe pentru a identifica fiecare siguranță pentru a facilita înlocuirea.
Compartiment motor
Centru de distribuție a energiei electrice se află în compartimentul motor lângă baterie.
În acest centru de alimentare există siguranțe „cartuș” care înlocuiesc siguranțele cu siguranță integrată. Centrul de alimentare conține și siguranțe „Mini” și relee plug-in full și micro ISO. Eticheta din interiorul capacului cu clic identifică fiecare element pentru a facilita înlocuirea dacă este necesar. Siguranțele și releele „cartuș” pot fi achiziționate de la un dealer autorizat.

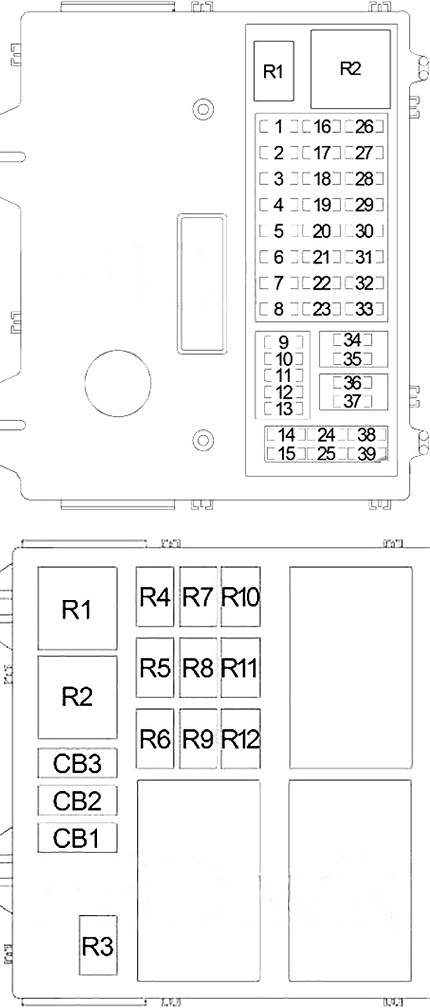

Habitaclu
Atribuirea siguranțelor în habitaclu
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| 1 | 15 A albastru | Releu claxon;
Releu trapă; Releu geam electric. |
| 2 | 10 A roșu | Proiectoare de ceață spate (doar pentru export) |
| 3 | Galben 20 Amp | Brichetă |
| 4 | 10 A roșu | Faruri de întâlnire partea dreaptă |
| 5 | 10 A roșu | Faruri de întâlnire partea stângă |
| 6 | Galben 20 Amp | Modul control caroserie/Alimentare încuietori uși |
| 7 | 10 A roșu | Lumină de poziție stânga / lumină spate stânga / lampă număr |
| 8 | Rezervă | |
| 9 | 10 A roșu | Lumină de poziție dreapta;
Lumină spate dreapta; Lampă număr; Cluster. |
| 10 | Rezervă | |
| 11 | 15 A albastru | Lanternă |
| 12 | 15 A albastru | Lumini de stop |
| 13 | 10 A roșu | Modul control caroserie;
CMTC; Cluster instrumente Airbag activat, martor dezactivare; Comutator oglindă automat lumină de zi/bară luminoasă (doar Renegade) |
| 14 | 10 A roșu | Pompă combustibil PDC;
Ambreiaj climatizare; Releu demaror; Controler motor; Controler cutie (doar Diesel). |
| 15 | Rezervă | |
| 16 | Galben 20 Amp | Priză alimentare (spate) |
| 17 | 15 A albastru | Ștergător spate |
| 18 | Galben 20 Amp | Filtru radio și releu |
| 19 | Galben 20 Amp | Proiectoare de ceață față;
Lumini de stop și aprindere remorcă. |
| 20 | Rezervă | |
| 21 | 10 A roșu | Radio |
| 22 | Galben 20 Amp | Modul releu/alimentare antenă trapă |
| 23 | Rezervă | |
| 24 | 10 A roșu | Motor ventilator PDC |
| 25 | 10 A roșu | Comutatoare scaun încălzit;
Modul control HVAC; Încărcare baterie remorcă. |
| 26 | 10 A roșu | Faruri de drum dreapta |
| 27 | 10 A roșu | Faruri de drum stânga |
| 28 | Rezervă |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 29 | 10 A roșu | Oglinzi încălzite;
Indicator dezghețare lunetă spate |
| 30 | 15 A albastru | Modul scaun încălzit |
| 31 | Rezervă | |
| 32 | 10 A roșu | Comutator ștergător – ștergătoare parbriz față și spate |
| 33 | 10 A roșu | Modul SKIM;
Conector legătură date. |
| 34 | 15 A albastru | Modul control caroserie;
Set de indicatori; Iluminare interioară; Modul handsfree; Radio; Modul CMTC; ITM și sirenă. |
| 35 | Rezervă | |
| 36 | 10 A roșu | Modul control airbag;
Modul clasificare ocupare (scaun față dreapta) |
| 37 | 10 A roșu | Modul control airbag |
| 38 | 10 A roșu | Grup controler manetă cutie ABS |
| 39 | 10 A roșu | Lumini de avarie (semnalizatoare);
Comutator lumini marșarier (doar cutie manuală); Comutator gamă cutie (doar cutie automată). |
| CB1 | Comutator automat 25 A. | Scaun electric |
| CB2 | – | – |
| CB3 | Comutator automat 20 A. | Releu ștergător față (activat / dezactivat);
Releu ștergător parbriz (sus / jos); Motor ștergător față. |
| Releu | ||
| R1 (față) | Faruri de drum | |
| R2 (față) | Lumini de zi | |
| R1 (spate) | Geam electric | |
| R2 (spate) | Dezghețător lunetă spate | |
| R3 | Faruri de întâlnire | |
| R4 | Trapă electrică | |
| R5 | Proiector de ceață față | |
| R6 | Încuietoare ușă | |
| R7 | – | |
| R8 | Claxon | |
| R9 | Deblocare ușă pasager | |
| R10 | Proiector de ceață spate | |
| R11 | Lumină parcare | |
| R12 | Deblocare ușă șofer |

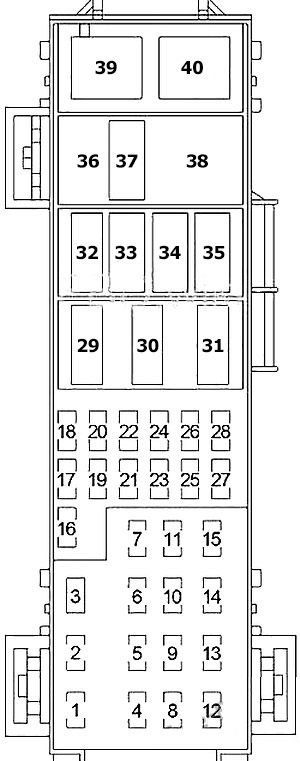

Centru de distribuție a energiei (benzină)
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| F1 | 40 A verde | Motor ventilator |
| F2 | 40 A verde | Ventilator radiator |
| F3 | 50 A roșu | JB Power |
| F4 | 40 A verde | Pompa ABS |
| F5 | Galben 20 Amperi | NGC Trans |
| F6 | 30 A roz | ASD |
| F7 | 50 A roșu | JB Power |
| F8 | 40 A verde | Aprindere / Pornire |
| F9 | 50 A roșu | JB Power |
| F10 | 30 A roz | Remorcă |
| F11 | Neutilizat | |
| F12 | 30 A roz | Curea ușoară |
| F13 | 40 A verde | Ferestre |
| F14 | 40 A verde | Aprindere |
| F15 | 50 A roșu | JB Power |
| F 16 | Neutilizat | |
| F17 | Neutilizat | |
| F18 | Neutilizat | |
| F19 | 30 A roz | Dezghețător lunetă spate (HBL) |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| F20 | Neutilizat | |
| F21 | Galben 20 Amp | Cuplaj climatizare |
| F22 | Neutilizat | |
| F23 | Neutilizat | |
| F24 | Galben 20 Amp | Pompă combustibil |
| F25 | Galben 20 Amp | Supape ABS |
| F26 | Natural 25 Amp | Injectoare |
| F27 | Neutilizat | |
| F28 | 15 A albastru | Demaror |
| R29 | Releu Half ISO | Pompă combustibil |
| R30 | Releu Half ISO | Demaror |
| R31 | Releu Half ISO | Aprindere / oprire ștergător |
| R32 | Releu Half ISO | Ștergător |
| R33 | Releu ISO complet | Motor ventilator |
| R34 | Releu ISO complet | Elemente ventilator radiator |
| R35 | Releu Half ISO | Cuplaj climatizare |
| R36 | Neutilizat | |
| R37 | Releu Half ISO | NGC Trans |
| R38 | Neutilizat | |
| R39 | Releu ISO complet | ASD |
| R40 | Releu ISO complet | Viteză mică ventilator |
Centru de distribuție a energiei (Diesel)
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| F1 | 40 A verde | Motor ventilator |
| F2 | 40 A verde | Ventilator radiator |
| F3 | 50 A roșu | JB Power |
| F4 | 40 A verde | Pompa ABS |
| F5 | Deschis | |
| F6 | 30 A roz | ASD |
| F7 | 50 A roșu | JB Power |
| F8 | 40 A verde | Aprindere / Pornire |
| F9 | 50 A roșu | JB Power |
| F10 | 30 A roz | Remorcă |
| F11 | Galben 20 Amperi | Încălzitor combustibil |
| F12 | 30 A roz | Curea ușoară |
| F13 | 40 A verde | Geamuri |
| F14 | 40 A verde | Aprindere |
| F15 | 50 A roșu | JB Power |
| F 16 | 15 A albastru | Alimentare ASD |
| F17 | Neutilizat | |
| F18 | Neutilizat | |
| F19 | 30 A roz | Dezghețător lunetă spate (HBL) |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| F20 | Neutilizat | |
| F21 | Galben 20 Amp | Ambreiaj climatizare |
| F22 | Neutilizat | |
| F23 | Neutilizat | |
| F24 | Neutilizat | |
| F25 | Galben 20 Amp | Supape ABS |
| F26 | Natural 25 A. | Injectoare |
| F27 | Neutilizat | |
| F28 | 15 A albastru | Demaror |
| R29 | Releu Half ISO | Încălzitor combustibil |
| R30 | Releu Half ISO | Demaror |
| R31 | Releu Half ISO | Aprindere / oprire ștergător |
| R32 | Releu Half ISO | Ștergător |
| R33 | Releu ISO complet | Motor ventilator |
| R34 | Releu ISO complet | Elemente ventilator radiator |
| R35 | Releu Half ISO | Ambreiaj climatizare |
| R36 | Releu Half ISO | Căldură lipicioasă |
| R37 | Neutilizat | |
| R38 | Neutilizat | |
| R39 | Releu ISO complet | ASD |
| R40 | Releu ISO complet | Viteză redusă ventilator |
