Jeep Wrangler JK (2007-2018) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Jeep Wrangler JK (2007–2018), vei obține informații despre poziția panourilor de siguranțe în interiorul vehiculului și vei învăța atribuirea fiecărei siguranțe (dispunerea siguranțelor).
Jeep Wrangler JK – schema siguranței
Anul producției: 2007.
Modul control complet integrat ( TIPM) se află în compartiment motor lângă baterie.
Acest centru conține siguranțe tip cartuș, mini siguranțe și relee. Eticheta identificativă a fiecărui element este imprimată pe partea interioară a capacului.
| Incavo | Siguranță cartuș | Mini siguranță | Descriere |
|---|---|---|---|
| Incavo | Siguranță cartuș | Mini siguranță | Descriere |
| J1 | 40 A verde | Scaun electric rabatabil | |
| J2 | 30 Amp Roz | Modul/controler portbagaj | |
| J3 | 40 A verde | Modul uși spate | |
| J4 | 25 Amp Natural | Modul ușă partea șoferului | |
| J5 | 25 Amp Natural | Modul ușă partea pasagerului | |
| J6 | 40 A verde | Pompă sistem antiblocare roți (ABS)/ESP | |
| J7 | 30 Amp Roz | Electrovalvă sistem antiblocare roți (ABS)/ESP | |
| J8 | 40 A verde | Scaun cu memorie electrică (dacă este prezent) | |
| J9 | 40 A verde | Motor PZEV/combustibil flexibil | |
| J10 | 30 Amp Roz | Releu ștergător faruri/valvă reglare manuală | |
| J11 | 30 Amp Roz | Bară stabilizatoare/Deblocare-Blocare/Modul uși glisante electric | |
| J13 | 60 A galben | Consum după oprirea aprinderii (IOD) — principal | |
| J14 | 40 A verde | EBL (dezghețător lunetă spate) | |
| J15 | 30 Amp Roz | Ventilator spate | |
| J17 | 40 A verde | Electromagnet demaror | |
| J18 | 20 A galben | Modul control sistem transmisie (PCM);
Gama transmisiei. |
|
| J19 | 60 A galben | Ventilator radiator | |
| J20 | 30 Amp Roz | Ștergător față | |
| J21 | 20 A galben | Pulverizator față/spate | |
| J22 | 25 Amp Natural | Modul trapă | |
| M1 | 15 A albastru | Lumină de stop centrală superioară (CHMSL)/comutator frână | |
| M2 | 20 A galben | Iluminare remorcă | |
| M3 | 20 A galben | Blocări punte față/spate | |
| M4 | 10 A roșu | Remorcă | |
| M5 | 25 Amp Natural | Invertor | |
| M6 | 20 A galben | Priză alimentare nr. 1;
Senzor ploaie. |
|
| M7 | 20 A galben | Priză alimentare nr. 2 | |
| M8 | 20 A galben | Scaun față încălzit |
| Incavo | Siguranță cartuș | Mini siguranță | Descriere |
|---|---|---|---|
| M9 | 20 A galben | Scaun spate încălzit (dacă este prezent) | |
| M10 | 20 A galben | Dezactivare aprindere — sistem de divertisment al vehiculului (IOD-VES), receptor audio digital prin satelit (SDARS), DVD, modul handsfree (HFM), RADIO, antenă (ANT), mecanism universal de deschidere a ușilor garajului (UGDO), lumină de toaletă (VANITY LP) | |
| M11 | 10 A roșu | (consum după oprirea aprinderii) IOD-HVAC/ATC, MW SENSR, lampă sub capotă (UH LMP) | |
| M12 | 30 A verde | Amplificator (AMP) | |
| M13 | 20 A galben | Modul compartiment cabină (IOD-CCN), modul control wireless (WCM), sirenă, modul ceas (CLK MOD), întrerupător multifuncțional (MULTIFCTN SW) | |
| M14 | 20 A galben | Remorcă (doar pentru export) | |
| M15 | 20 A galben | COL MOD, IR SNS, ventilație încălzitor, climatizare/reglare automată temperatură (HVAC/ATC), oglindă retrovizoare (RR VW MIR), modul compartiment cabină (CCN), întrerupător centrală (T-CASE SW), RUN/ST, întrerupător multifuncțional (MULTIFTCN SW), monitor presiune pneuri (TPM), modul bujii încălzite (GLW PLG MOD) — doar pentru export Diesel | |
| M16 | 10 A roșu | Controler dispozitive reținere pasageri/modul clasificare pasageri (ORC/OCM) | |
| M17 | 15 A albastru | Lumină spate stânga/lampă număr/lumină poziție (LT-TAIL/ LIC/PRK LMP) | |
| M18 | 15 A albastru | Lumină spate dreapta/lumină poziție/lumină mers (RT-TAIL/ PRK/RUN LMP) | |
| M19 | 25 Amp Natural | Dezactivare automată (ASD #1 și #2) | |
| M20 | 15 A albastru | Iluminare interioară modul cabină, grup întrerupătoare (SW BANK), modul control sistem direcție (SCM) | |
| M21 | 20 A galben | Dezactivare automată (ASD #3) | |
| M22 | 10 A roșu | Claxon dreapta | |
| M23 | 10 A roșu | Claxon stânga | |
| M24 | 25 Amp Natural | Ștergător spate | |
| M25 | 20 A galben | Pompă combustibil (FUEL PUMP), pompă ridicare motorină (DSL LIFT PUMP) — doar pentru export | |
| M26 | 10 A roșu | Întrerupător alimentare oglindă (PWR MIRR SW), întrerupător geam șofer (DRVR WIND SW) | |
| M27 | 10 A roșu | Întrerupător aprindere (IGN SW), modul geam (WIN MOD) | |
| M28 | 10 A roșu | Controler nouă generație (NGC), canal transmisie (TRANS FEED), J1962 | |
| M29 | 10 A roșu | Modul clasificare pasageri (OCM) | |
| M30 | 15 A albastru | Modul ștergător spate (RR WIPER MOD), oglindă rabatabilă electric (PWR FOLD MIR) | |
| M31 | 20 A galben | Lumini marșarier (LAMPY B/U) | |
| M32 | 10 A roșu | Controler dispozitive reținere pasageri (ORC), TT EUROPE | |
| M33 | 10 A roșu | Controler nouă generație (NGC), controler global motor sistem transmisie (GPEC) | |
| M34 | 10 A roșu | Asistent parcare (PRK ASST), ventilație încălzitor, modul climatizare (HVAC MOD), spălare faruri (HDLP WASH), busolă (COMPAS) | |
| M35 | 10 A roșu | Oglinzi încălzite | |
| M36 | 20 A galben | Priză alimentare nr. 3 (BATT) | |
| M37 | 10 A roșu | Sistem antiblocare (ABS), program electronic stabilizare (ESP), întrerupător lumină stop (STP LP SW), control pompă combustibil | |
| M38 | 25 Amp Natural | Blocare/deblocare, motoare |
Releu
| Număr | Descriere |
|---|---|
| K1 | Aprindere (funcționare/accesorii) |
| K2 | Aprindere (pornire) |
| K3 | Demaror |
| K4 | Aprindere (Run-Start) |
| K5 | Modul control transmisie (TCM) |
| K6 | Dezghețare lunetă spate (acoperiș fix) |
| K7 | Neutilizat |
| K8 | Neutilizat |
| K9 | Neutilizat |
| K10 | Dezactivare automată |
| K11 | Control ventilator radiator |
Jeep Wrangler JK – schema cutiei de siguranțe
Anul producției: 2008, 2009, 2010.
Modul control complet integrat (TIPM) se află în compartimentul motor lângă baterie.
Acest centru conține siguranțe tip cartuș, siguranțe mini și relee. Eticheta de identificare a fiecărui element este imprimată pe partea interioară a capacului.
| Incavo | Siguranță cartuș | Mini siguranță | Descriere |
|---|---|---|---|
| Incavo | Siguranță cartuș | Mini siguranță | Descriere |
| J1 | — | — | |
| J2 | 30 Amp Roz | Modul cutia de siguranțe distribuție | |
| J3 | — | — | |
| J4 | 25 Amp Natural | Nod ușă partea șoferului | |
| J5 | 25 Amp Natural | Nod ușă partea pasagerului | |
| J6 | 40 A Verde | Sistem antiblocare roți (ABS) Alimentare pompă/ESP | |
| J7 | 30 Amp Roz | Electrovalvă sistem antiblocare (ABS) Alimentare/ESP | |
| J8 | — | — | |
| J9 | 40 A Verde | PZEV Sec Alimentare Motor/Flex Fuel | |
| J10 | 30 Amp Roz | Releu ștergător faruri/electrovalvă reglare colector | |
| J11 | 30 Amp Roz | Stabilizator transversal | |
| J13 | 60 A Galben | Consum după oprirea aprinderii (IOD) — principal | |
| J14 | 40 A Verde | EBL (dezghețător lunetă spate) | |
| J15 | 30 Amp Roz | Ventilator spate | |
| J17 | 40 A Verde | Electromagnet demaror | |
| J18 | 20 A Galben | Modul control grup propulsor (PCM);
Gama cutiei de viteze |
|
| J19 | 60 A Galben | Ventilator radiator | |
| J20 | 30 Amp Roz | Ștergător față | |
| J21 | 20 A Galben | Pulverizator față/spate | |
| J22 | — | Rezervă | |
| M1 | 15 A Albastru | Lumină stop centrală înaltă (CHMSL)/întrerupător alimentare lumină stop | |
| M2 | 20 A Galben | Releu iluminare remorcă (stop) | |
| M3 | 20 A Galben | Releu blocare ax față/spate | |
| M4 | — | — | |
| M5 | — | — | |
| M6 | 20 A Galben | Priză alimentare nr. 1;
Senzor ploaie. |
|
| M7 | 20 A Galben | Priză alimentare nr. 2 | |
| M8 | 20 A Galben | Scaun față încălzit |
| Incavo | Siguranță cartuș | Mini siguranță | Descriere |
|---|---|---|---|
| M9 | 20 A Galben | Scaun spate încălzit (dacă este prezent) | |
| M10 | 20 A Galben | Dezactivare aprindere — sistem de divertisment vehicul (IOD-VES), receptor audio digital satelitar (SDARS), DVD, modul handsfree (HFM), RADIO, antenă (ANT), mecanism universal de deschidere uși garaj (UGEKD), lumină de vanitate (VANITY LP) | |
| M11 | 10 A Roșu | (consum după oprirea aprinderii) IOD-HVAC/ATC, MW SENSR, lampă sub capotă (UH LMP) | |
| M12 | 30 A Verde | Amplificator (AMP) | |
| M13 | 20 A Galben | Consum după oprirea aprinderii — nod habitaclu (IOD-CCN), modul control wireless (WCM), sirenă, comutator multifuncțional (MULTIFCTN SW) | |
| M14 | 20 A Galben | Remorcă remorcă (doar export) | |
| M15 | 20 A Galben | COL MOD, IR SNS, ventilație încălzitor, climatizare/reglare automată temperatură (HVAC/ATC), oglindă retrovizoare (RR VW MIR), nod habitaclu (CCN), comutator cutie distribuție (T-CASE SW), RUN/ST , comutator multifuncțional (MULTIFTCN SW), monitor presiune pneuri (TPM), modul bujii aprindere (GLW PLG MOD) — doar pentru export Diesel | |
| M16 | 10 A Roșu | Controler imobilizator pasageri (ORC) | |
| M17 | 15 A Albastru | Lumină spate stânga/număr/frâne (LT-TAIL/LIC/ PRK LMP) | |
| M18 | 15 A Albastru | Lumină spate dreapta/frâne/mers (RT-TAIL/PRK/RUN LMP) | |
| M19 | 25 Amp Natural | Dezactivare automată (ASD #1 și #2) | |
| M20 | 15 A Albastru | Iluminare internă nod habitaclu (CCN INT LIGHT), grup comutatoare (SW BANK) | |
| M21 | 20 A Galben | Dezactivare automată (ASD #3) | |
| M22 | 10 A Roșu | Claxon dreapta | |
| M23 | 10 A Roșu | Claxon stânga | |
| M24 | 25 Amp Natural | Ștergător spate | |
| M25 | 20 A Galben | Pompă combustibil, pompă ridicare motorină (DSL LIFT PUMP) — doar pentru export | |
| M26 | — | — | |
| M27 | 10 A Roșu | Alimentare comutator aprindere, modul wireless | |
| M28 | 10 A Roșu | Canal PCM/TCM | |
| M29 | — | — | |
| M30 | 15 A Albastru | Motor ștergător față, cablu diagnostic J1962 | |
| M31 | 20 A Galben | Lumini marșarier (LAMPY B/U) | |
| M32 | 10 A Roșu | Controler dispozitive de reținere pasageri (ORC), TT EUROPE | |
| M33 | 10 A Roșu | Controler generație nouă (NGC), controler global motor sistem propulsor (GPEC) | |
| M34 | 10 A Roșu | Asistent parcare (PRK ASST), ventilație încălzitor, modul climatizare (HVAC MOD), spălare faruri (HDLP WASH), busolă (COMPAS) | |
| M35 | 10 A Roșu | Oglinzi încălzite | |
| M36 | 20 A Galben | Priză de alimentare | |
| M37 | 10 A Roșu | Sistem antiblocare roți (ABS), program electronic de stabilizare (ESP), comutator lampă stop (STP LP SW), control pompă combustibil | |
| M38 | 25 Amp Natural | Blocare/deblocare, motoare |
| Număr | Descriere |
|---|---|
| K1 | Aprindere (funcționare/accesorii) |
| K2 | Aprindere (pornire) |
| K3 | Demaror |
| K4 | Aprindere (Run-Start) |
| K5 | Modul control cutie (TCM) |
| K6 | Dezghețare lunetă spate (hard top) |
| K7 | Neutilizat |
| K8 | Neutilizat |
| K9 | Neutilizat |
| K10 | Dezactivare automată |
| K11 | Control ventilator radiator |

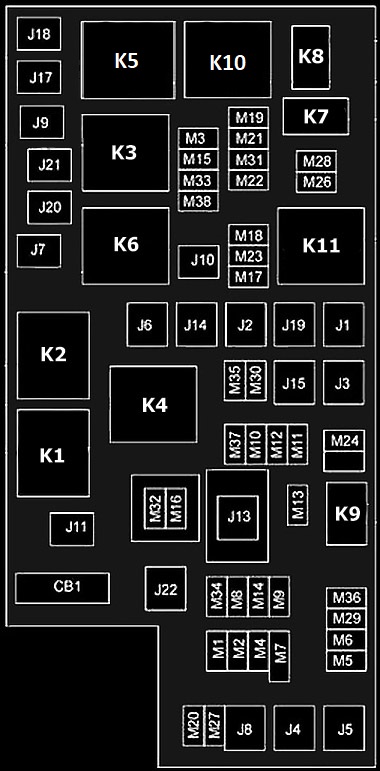

Jeep Wrangler JK – schema cutiei de siguranțe
Anul producției: 2011, 2012, 2013, 2014, 2015, 2016.
Modul control complet integrat (TIPM) se află în compartiment motor lângă baterie.
Acest centru conține siguranțe cartuș, siguranțe mini și relee. Eticheta identificativă a fiecărui element este imprimată pe partea interioară a capacului.
| Incavo | Siguranță cartuș | Mini siguranță | Descriere |
|---|---|---|---|
| Incavo | Siguranță cartuș | Mini siguranță | Descriere |
| J1 | — | — | |
| J2 | 30 Amp Roz | Modulul cutiei de distribuție | |
| J3 | — | — | |
| J4 | 25 Amp Natural | Nod ușă partea șoferului | |
| J5 | 25 Amp Natural | Nod ușă partea pasagerului | |
| J6 | 40 A Verde | Pompă sistem antiblocare roți (ABS)/sistem control stabilitate | |
| J7 | 30 Amp Roz | Supapă blocare sistem frânare (ABS)/sistem control stabilitate | |
| J8 | — | — | |
| J9 | 40 A Verde | Motor PZEV Sec/combustibil flexibil | |
| J10 | 30 Amp Roz | Releu ștergător faruri/supapă reglare colector | |
| J11 | 30 Amp Roz | Stabilizator transversal | |
| J12 | 30 Amp Roz | Motor ventilator spate/ventilator radiator | |
| J13 | 60 A Galben | Prelevare după oprirea motorului (IOD) — principală | |
| J14 | 40 A Verde | Spălător parbriz spate | |
| J15 | 40 A Verde | Ventilator față | |
| J17 | 40 A Verde | Electromagnet demaror | |
| J18 | 20 A Albastru | Modul control sistem propulsie (PCM);
Gama cutiei de viteze |
|
| J19 | 60 A Galben | Ventilator radiator | |
| J20 | 30 Amp Roz | Ștergător față | |
| J21 | 20 A Albastru | Pulverizator față/spate | |
| J22 | — | Rezervă | |
| M1 | 15 A Albastru | Lumină de stop centrală înaltă montată (CHMSL)/întrerupător alimentare lumină de stop | |
| M2 | 20 A Galben | Iluminare releu remorcă (lumină de stop) | |
| M3 | 20 A Galben | Releu blocare axă față/spate | |
| M4 | — | — | |
| M5 | 25 Amp Natural | Invertor putere — dacă este prezent | |
| M6 | 20 A Galben | Presiune alimentare nr. 1;
Senzor ploaie. |
|
| M7 | 20 A Galben | Presiune alimentare nr. 2 | |
| M8 | 20 A Galben | Scaun față încălzit |
| Incavo | Siguranță cartuș | Mini siguranță | Descriere |
|---|---|---|---|
| M9 | 20 A Galben | Scaun spate încălzit — dacă este prezent | |
| M10 | 15 A Albastru | Oprirea aprinderii — sistem de divertisment al vehiculului, receptor audio digital satelitar (SDARS), DVD, modul hands-free, RADIO, antenă, mecanism universal de deschidere uși garaj, lampă pentru toaletă | |
| M11 | 10 A Roșu | (Oprirea aprinderii) Sistem de control al climatizării, lampă sub capotă | |
| M12 | 30 A Verde | Amplificator | |
| M13 | 20 A Galben | Preluare oprire aprindere — nod compartiment habitaclu, modul control wireless, SIRENĂ, comutator multifuncțional de control | |
| M14 | 20 A Galben | Remorcă (doar pentru export) | |
| M15 | 20 A Galben | Sistem de control al climatizării, oglindă retrovizoare, nod compartiment habitaclu, comutator cutia de siguranțe, comutator multifuncțional de control, monitor presiune pneuri, modul bujii incandescente — doar pentru export motorină | |
| M16 | 10 A Roșu | Modul sistem airbag | |
| M17 | 15 A Albastru | Lumină spate/sigilă/parcare stânga | |
| M18 | 15 A Albastru | Lumină spate/parcare/mers dreapta | |
| M19 | 25 Amp Natural | Oprire automată (ASD #1 și #2) | |
| M20 | 15 A Albastru | Iluminare interioară nod habitaclu, grup comutatoare | |
| M21 | 20 A Galben | Oprire automată (ASD #3) | |
| M22 | 10 A Roșu | Claxon dreapta (înalt/scăzut) | |
| M23 | 10 A Roșu | Claxon stânga (înalt/scăzut) | |
| M24 | 25 Amp Natural | Ștergător spate | |
| M25 | 20 A Galben | Pompă combustibil, pompă ridicare motorină — doar pentru export | |
| M26 | 10 A Roșu | Comutator geam, comutator geam partea șoferului | |
| M27 | 10 A Roșu | Alimentare comutator aprindere, modul wireless | |
| M28 | 10 A Roșu | Modul control grup propulsor | |
| M29 | 10 A Roșu | Grup propulsor | |
| M30 | 15 A Albastru | Motor ștergător față, cablu diagnostic J1962 | |
| M31 | 20 A Galben | Lumini de rezervă | |
| M32 | 10 A Roșu | Controler sistem airbag, TT EUROPE | |
| M33 | 10 A Roșu | Controler grup propulsor | |
| M34 | 10 A Roșu | Asistent parcare, sistem climatizare, pulverizator faruri, busolă | |
| M35 | 10 A Roșu | Oglinzi încălzite | |
| M36 | 20 A Galben | Presiune de alimentare | |
| M37 | 10 A Roșu | Sistem antiblocare roți (ABS), control electronic stabilitate, comutator lumină stop, releu pompă combustibil | |
| M38 | 25 Amp Natural | Blocare/deblocare motoare |
Releu
| Număr | Descriere |
|---|---|
| K1 | Aprindere (funcționare/accesorii) |
| K2 | Aprindere (pornire) |
| K3 | Demaror |
| K4 | Aprindere (Run-Start) |
| K5 | Modul control transmisie (TCM) |
| K6 | Dezghețare lunetă spate (acoperiș fix) |
| K7 | Neutilizat |
| K8 | Neutilizat |
| K9 | Neutilizat |
| K10 | Oprire automată |
| K11 | Control ventilator radiator |
Jeep Wrangler JK – schema cutiei de siguranțe
Anul producției: 2017, 2018.
Atribuirea siguranțelor (2017, 2018)
| Incavo | Siguranță cartuș | Mini siguranță | Descriere |
|---|---|---|---|
| Incavo | Siguranță cartuș | Mini siguranță | Descriere |
| J1 | – | – | – |
| J2 | 30 Amp Roz | – | Modulul cutiei de distribuție |
| J3 | – | – | – |
| J4 | 25 A Transparent | – | Nod ușă partea șoferului |
| J5 | 25 A Transparent | – | Nod ușă partea pasagerului |
| J6 | 40 A Verde | — | Pompă sistem antiblocare roți (ABS);
Sistem control stabilitate. |
| J7 | 30 Amp Roz | — | Electrovalvă sistem antiblocare roți (ABS);
Sistem control stabilitate. |
| J8 | – | – | – |
| J9 | 40 A Verde | – | Motor PZEV Sec/combustibil flexibil — dacă este prezent |
| J10 | 30 Amp Roz | Releu ștergător faruri;
Electrovalvă reglare colector. |
|
| J11 | 30 Amp Roz | – | Stabilizator transversal |
| J12 | – | – | – |
| J13 | 60 A Galben | – | Alimentare după oprirea motorului (IOD) — principală |
| J14 | 40 A Verde | – | Spălător lunetă spate |
| J15 | 40 A Verde | – | Ventilator față |
| J17 | 40 A Verde | – | Electromagnet demaror |
| J18 | 20 A Albastru | — | Modul control grup propulsor (PCM);
Interval cutie de viteze. |
| J19 | 60 A Galben | – | Ventilator radiator |
| J20 | 30 Amp Roz | – | Ștergător față |
| J21 | 20 A Albastru | – | Pulverizator față/spate |
| J22 | – | – | Rezervă |
| M1 | 15 A Albastru | Lumină de stop centrală înaltă (CHMSL);
Comutator alimentare lumină de stop. |
|
| M2 | – | 20 A Galben | Releu iluminare remorcă (lumină de stop) |
| M3 | – | 20 A Galben | Releu blocare axă față/spate |
| M4 | – | 2 A Gri | Clock Spring |
| M5 | – | 25 A Transparent | Invertor putere — dacă este prezent |
| M6 | – | 20 A Galben | La punctul de alimentare nr. 1;
Senzor ploaie. |
| M7 | – | 20 A Galben | La punctul de alimentare nr. 2 |
| M8 | – | 20 A Galben | Scaun față încălzit |
| Incavo | Siguranță cartuș | Mini siguranță | Descriere |
|---|---|---|---|
| M9 | – | 20 A Galben | Scaun spate încălzit — dacă este prezent |
| M10 | 15 A Albastru | Dezactivare aprindere — sistem de divertisment al vehiculului, receptor audio digital satelitar (SDARS), DVD, modul handsfree, RADIO, antenă, mecanism universal de deschidere uși garaj, lampă pentru toaletă | |
| M11 | — | 10 A Roșu | (Dezactivare aprindere) Sistem climatizare, lampă sub capotă |
| M12 | – | 30 A Verde | Amplificator |
| M13 | 20 A Galben | Preluare dezactivare aprindere — nod compartiment habitaclu, modul control wireless, sirenă, comutator multifuncțional de control | |
| M14 | – | 20 A Galben | Remorcă (doar pentru export) |
| M15 | 20 A Galben | Sistem climatizare, oglindă retrovizoare, nod compartiment habitaclu, comutator cutia de siguranțe, comutator multifuncțional, monitor presiune pneuri, modul bujii aprindere — doar pentru export motorină | |
| M16 | – | 10 A Roșu | Modul airbag |
| M17 | – | 15 A Albastru | Lumină spate/sigil/parcare stânga |
| M18 | – | 15 A Albastru | Lumină spate/parcare/mers dreapta |
| M19 | – | 25 A Transparent | Dezactivare automată (ASD #1 și #2) |
| M20 | — | 15 A Albastru | Iluminare interioară nod habitaclu, grup comutatoare |
| M21 | – | 20 A Galben | Dezactivare automată (ASD #3) |
| M22 | – | 10 A Roșu | Claxon dreapta (înalt/scăzut) |
| M23 | – | 10 A Roșu | Claxon stânga (înalt/scăzut) |
| M24 | – | 25 A Transparent | Ștergător spate |
| M25 | – | 20 A Galben | Pompă combustibil, pompă ridicare motorină — doar pentru export |
| M26 | 10 A Roșu | Comutator geam, comutator geam partea șoferului | |
| M27 | – | 10 A Roșu | Alimentare comutator aprindere, modul wireless |
| M28 | – | 10 A Roșu | Modul control sistem grup propulsor |
| M29 | – | 10 A Roșu | Sistem grup propulsor |
| M30 | – | 15 A Albastru | Motor ștergător față, cablu diagnostic J1962 |
| M31 | – | 20 A Galben | Lumini rezervă |
| M32 | – | 10 A Roșu | Controler sistem airbag, TT EUROPE |
| M33 | – | 10 A Roșu | Controler sistem grup propulsor |
| M34 | — | 10 A Roșu | Asistent parcare, sistem climatizare, pulverizator faruri, busolă |
| M35 | – | 10 A Roșu | Oglinzi încălzite |
| M36 | – | 20 A Galben | Punct de alimentare |
| M37 | 10 A Roșu | Sistem antiblocare, control electronic stabilitate, comutator lumină stop, releu pompă combustibil | |
| M38 | – | 25 A Transparent | Blocare/deblocare motoare |
Releu
| Număr | Descriere |
|---|---|
| K1 | Aprindere (funcționare/accesorii) |
| K2 | Aprindere (pornire) |
| K3 | Demaror |
| K4 | Aprindere (Run-Start) |
| K5 | Modul control transmisie (TCM) |
| K6 | Dezgivrare lunetă spate (acoperiș fix) |
| K7 | Neutilizat |
| K8 | Neutilizat |
| K9 | Neutilizat |
| K10 | Dezactivare automată |
| K11 | Control ventilator radiator |
