Jeep Grand Cherokee ZJ (1996-1998) – cutia de siguranțe
Siguranțe și relee Jeep Grand Cherokee ZJ (1996-1998)
Anul producției: 1996, 1997 și 1998.
Schema cutiei de siguranțe Jeep Grand Cherokee 1996-1998
Siguranțe brichetă (priză de alimentare) în Jeep Grand Cherokee
sunt siguranțele # 2, # 14 și # 21 în bloc siguranțe din partea pasagerului.
Poziția blocului siguranțe
Se află în spatele capacului sub compartimentul pentru obiecte.

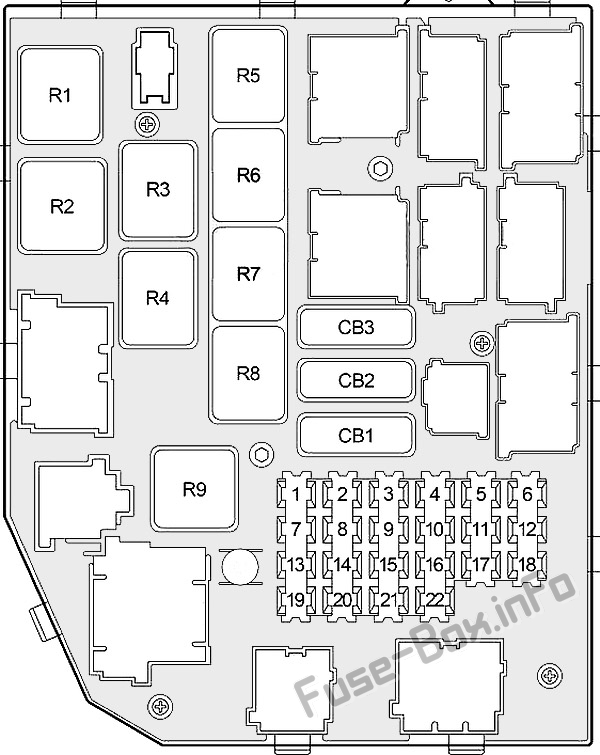

Schema blocului siguranțe
Nr
Valutazione Amp
Descriere
Nr
Valutazione Amp
Descriere
1
10
Radio
2
15
Releu brichetă
3
10
Comutator ștergător spate / spălător parbriz, modul control caroserie
4
10
Modul control airbag
5
10
Bord, blocare cutie automată (benzină), modul dezactivare lampă
6
15
Comutator lumină rezervă (Diesel), Centru informații vehicul, Modul afișaj grafic (mini consolă superioară), Comutator poziție parcare / neutru, Modul control proporțional cu viteza, Comutator reglaj faruri, Indicatoare combinate, Oglindă automată zi / noapte, Consolă superioară
7
20
Conector date, modul control caroserie, senzor automat lumină faruri / LED VTSS, bord, amplificator putere
8
20
Motor ștergător spate, comutator capăt cursă geam, conector remorcă, comutator automat remorcă
9
15
Comutator lumină de stop
10
10
Comutator dezghețare lunetă spate
11
10
Sistem antiblocare roți (ABS)
12
10
Control încălzire climatizare (MTC), actuator mixer uși (MTC), modul control automat temperatură (ATC), actuator ușă recirculare (ATC), modul control încălzire scaun șofer / pasager, comutator POD
13
15
Releu combinat, releu antenă putere
14
15
Brichetă, releu brichetă
15
10
Releu lumini spate proiectoare de ceață
16
10
Lampă plafon / lectură, consolă superioară, lampă sub capotă, lampă portbagaj, lampă compartiment torpedou, lampă suplimentară, comutator cheie / lampă halo, parasolar / lampă nocturnă, releu lampă suplimentară
17
15
Comutator faruri, releu lumini de poziție (far față de poziție, modul control caroserie, comutator faruri, modul dezactivare lampă, radio, centru informații vehicul)
18
15 o 20
1998: Comutator reglaj intensitate faruri (benzină – 15 A, Diesel – 20 A)
Nr
Valutazione Amp
Descriere
19
15
1996-1997: Comutator reglaj faruri
20
15
Modul reglare automată temperatură (ATC), radio, centru informații vehicul, modul afișaj grafic (mini consolă ventilație)
21
15
Priză alimentare
22
10
Modul control sistem airbag
Întrerupătoare automate
CB1
20
Comutator ștergător intermitent, releu ștergător intermitent, motor ștergător, modul control trapă, comutator trapă
CB2
30
Modul ușă partea șoferului / partea pasagerului
CB3
20
Scaun electric, încălzitor scaun, modul scaun cu memorie
Relee
R1
Antena electrică
R2
Flasher combinat
R3
Lampă de curtoazie
R4
Lumină spate proiectoare de ceață
R5
Far automat
R6
Lampă parcare
R7
Brichetă
R8
Far față proiectoare de ceață
R9
Dezghețător lunetă spate
Poziția cutiei de siguranțe

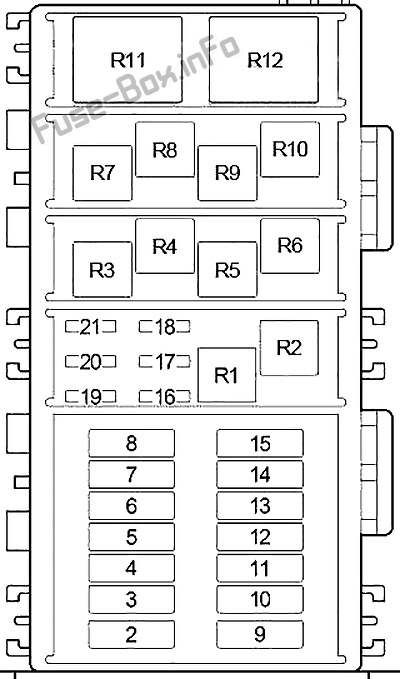

Schema cutiei de siguranțe
Atribuirea siguranțelor și releelor în compartiment motor
Nr
Valutazione Amp
Descriere
Nr
Valutazione Amp
Descriere
1
175
Generator
2
60
1998 (răcire maximă): Releu ventilator radiator (viteză mare), releu ventilator radiator (viteză mică), conector diagnostic
3
40
Releu dezghețare lunetă spate, siguranță (compartiment motor): „21”
4
30
Motorină: releu încălzitor combustibil
5
40 sau 50
Sistem antiblocare roți (ABS) (1996-1997 – 50A; 1998 – 40A)
6
20
Releu claxon
7
40
Motor ventilator (MTC, ATC), releu motor ventilator viteză mare (ATC), modul motor ventilator (ATC), modul control automat temperatură
8
40
Releu demaror, întrerupător aprindere (releu demaror, întrerupător blocare ambreiaj (M / T), siguranță (partea pasagerului): „1”, „2”, „3”, „4”, „5”, „6”, „11 „,„ 12 „,„ 22 „,„ CB1 „; Siguranță (compartiment motor):„ 18 „)
9
–
Neutilizat
10
20
Siguranță (partea pasagerului): „14”, „15”
11
50
Siguranță (partea pasagerului): „7”, „8”, „9”, „CB2”
12
–
Neutilizat
13
30
Întrerupător faruri, releu automat faruri, modul lumini de zi, siguranță (partea pasagerului): „13”
14
20
Sistem antiblocare roți (ABS)
15
40
Siguranță (partea pasagerului): „13”, „16”, „19”, „20”, „21”, „CB3”
16
15 sau 20
Benzină: releu pompă combustibil (20 A); Motorină: modul control grup propulsor (15 A)
17
15
Releu control cutie
Nr
Valutazione Amp
Descriere
18
15
Benzină: releu de dezactivare automată, modul control grup propulsor, modul control caroserie, releu ambreiaj compresor climatizare, releu pompă combustibil, electrovalvă EVAP / ventilare în ciclu de lucru, pompă detectare pierderi sistem evaporativ; Motorină: releu încălzitor combustibil, modul control grup propulsor, controler MSA, modul control caroserie
19
20
Releu proiectoare de ceață față
20
20 sau 25
Benzină: releu de dezactivare automată (injectoare combustibil, bobine de aprindere, senzori de oxigen), modul control grup propulsor (20 A); Motorină: releu de dezactivare automată (modul control grup propulsor, releu bujii incandescente, electrovalvă EGR, generator, modul debit masă aer, modul pompă combustibil, controler MSA) (25 A)
21
15
Ambreiaj compresor climatizare
Releu
R1
Control transmisie
R2
Claxon
R3
Ambreiaj compresor climatizare
R4
Sistem antiblocare roți (ABS) principal
R5
Nu este utilizat
R6
Dezactivare automată
R7
Ștergător intermitent
R8
Demaror
R9
Nu este utilizat
R10
Pompă combustibil
R11
Încălzitor combustibil (motorină)
R12
Pompă ABS
