Hyundai Santa Fe SM (2000-2006) – cutia de siguranțe
Hyundai Santa Fe SM – schema cutiei de siguranțe
Anul producției: 2000, 2001, 2002, 2003, 2004, 2005, 2006.
Siguranță brichetă/priză de alimentare în Hyundai Santa Fe SM este siguranța nr. 1 în blocul siguranțe în partea pasagerului.

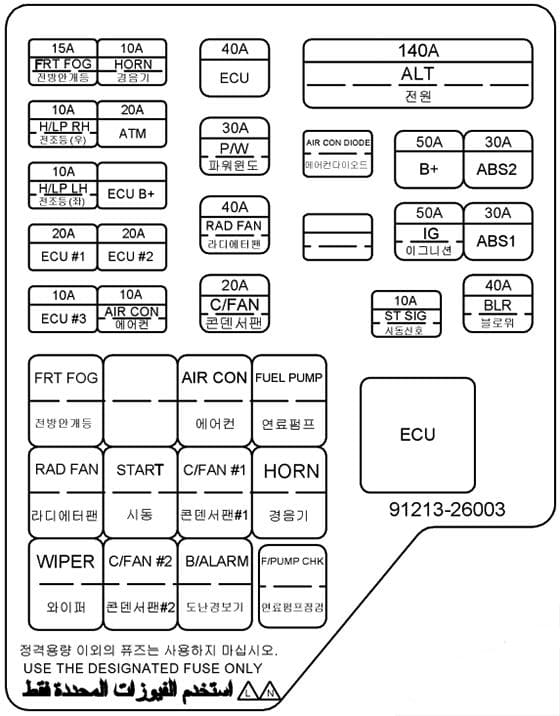

Compartiment motor
Se află lângă baterie
Descriere
| TOTUL | Generator 140A |
| B+ | 50A Releu lumini spate;
Siguranță 11-17; Conector alimentare. |
| IGN | 50A Releu demaror;
Comutator aprindere. |
| BLR | 40A Siguranță climatizare;
Releu ventilator. |
| Paragraph 1 | 30A Modul control Sistem antiblocare roți (ABS);
Conector ieșire aer |
| Paragraph 2 | 30A Modul control Sistem antiblocare roți (ABS);
Conector ieșire aer |
| ECU | 40A Releu control motor |
| P/W | 30A Releu geamuri electrice;
Siguranță 26. |
| RAD FAN | 40A Releu ventilator radiator |
| C/FAN | 20A Releu ventilator condensator |
| FRT FOG | 15A Releu proiectoare de ceață |
| H/LP(LH) | 10A Far stânga;
Set de semnalizatoare; Unitate de control DRL. |
| H/LP(RH) | 10A Far dreapta |
| ECU #1 | 20A Senzor defecțiune aprindere;
Senzor de oxigen. |
| ECU #2 | Injector 20A |
| ECU #3 | 10A Gestionare motor;
ECM; PCM. |
| ECU (B+) | 15A Releu pompă combustibil;
ECM; TCM; Alternator; PCM. |
| ATM | 20A Releu monitorizare;
Modul control 4WD. |
| HORN | Releu claxon 10A |
| A/C | 10A Releu climatizare |
| ST SIG | 10А PCM;
ECM. |

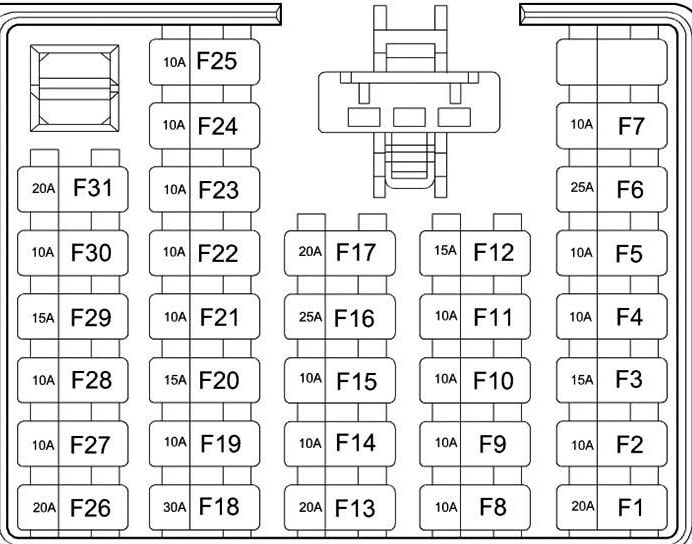

Compartiment pasageri
Se află sub bord, partea șoferului.
Descriere
| F1 | Brichetă și priză de alimentare 20A |
| F2 | 10A Audio, l
Oglindă exterioară cu acționare electrică |
| F3 | 15A Ceas digital, g
Priză spate |
| F4 | 10A Pilot automat |
| F5 | 10A Releu faruri |
| F6 | 20A Scaun încălzit |
| F7 | 10A Control motor ștergător spate |
| F8 | 10A Geam spate încălzit;
Oglindă exterioară cu acționare electrică. |
| F9 | 10A Control climatizare;
Control trapă; Oglindă electrocromă. |
| F10 | Gol |
| F11 | 10A Lumină interior;
Comutator ușă; Lumină ușă; Climatizare manuală; Controler Homelink. |
| F12 | 15A Ceas digital;
ETACM; Audio; Sirena. |
| F13 | 20A Difuzoare AMP |
| F14 | 10A Lumină de stop;
Conector date; Conector test universal. |
| F15 | 10A Lumină de avarie |
| F 16 | 25A Scaun;
Control motor ștergător spate. |
| F17 | 20A Controler trapă |
| F18 | Releu încălzitor 30A |
| F19 | 10A Set de semnalizatoare;
Rezistor de excitare preliminară; ETACM; Senzor automat lumină; Modul control DRL; Generator. |
| F20 | Modul control SRS 15A |
| F21 | 10A ECM (V6 2,7 L);
PCM (I4 cu cutie automată); ECM (I4 cu cutie manuală). |
| F22 | Set de semnalizatoare 10A (airbag IND) |
| F23 | 10A Modul control Sistem antiblocare roți (ABS);
Senzor G; Conector evacuare; Modul control 4WD. |
| F24 | 10A Semnalizator; |
| F25 | 10A Lumină marșarier;
TCM; Modul control ETS; Senzor defect aprindere. |
| F26 | 20A Bloc încuietori și releu de deblocare;
Releu blocare/deblocare. |
| F27 | 10A Lumină spate și poziție (stânga);
Semnalizator; Lumină număr înmatriculare. |
| F28 | 10A Lumină spate și poziție (dreapta);
Releu proiectoare de ceață; Comutator iluminare. |
| F29 | 15A Modul control ETS (V6 3,5L);
Releu siguranță. |
| F30 | 10A Releu ventilator radiator;
Releu ventilator condensator. |
| F31 | 20A Motor ștergător față;
Releu ștergător; Motor spălător parbriz. |
Releu
Deasupra siguranțelor sunt 2 relee:
- releu geamurilor electrice;
- releu dezghețător geam spate.
Pe spatele cutiei de siguranțe sunt de asemenea câteva elemente releu.
