SsangYong Korando (1996-2006) – cutia de siguranțe
SsangYong Korando (1996-2006) – schema cutiei de siguranțe
Anul producției: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006.
Siguranță brichetă (priză de alimentare) în SsangYong Korando (1996-2006) este siguranța 6 în bloc siguranțe

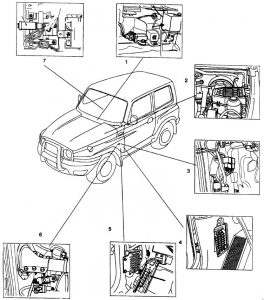

Poziție
- Releu de închidere automată a ușilor
- Bloc siguranțe în compartiment motor
- ABD Motor și releu supapă
- Bloc siguranțe interior
- Releu interior
- Releu de coborâre automată a geamului
- Releu de protecție la supratensiuni: OVPR

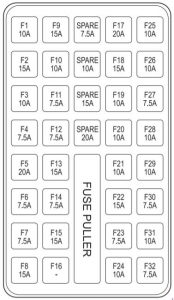

Bloc siguranțe al compartimentului
| Nr |
Ampere [A] | Descriere |
| Ef1 | 120 | Alternator principal – benzină |
| 80 | Alternator principal – Diesel | |
| Ef2 | 7.5 | Neutilizat |
| Ef3 | 10 | Neutilizat |
| Ef4 | 15 | Neutilizat |
| Ef5 | 20 | Neutilizat |
| Ef6 | 25 | Neutilizat |
| Ef7 | 30 | Aprindere SW |
| Ef8 | – | Neutilizat |
| Ef9 | 30 | Motor ventilator |
| Ef10 | 30 | Baterie 1 (F1-F7) |
| Ef11 | 30 | Baterie 2 (F17-F22) |
| Ef12 | 20 | Far față proiectoare de ceață |
| Ef13 | 25 | Ventilator condensator climatizare |
| Ef14 | 15 | Claxon;
Compresor aer condiționat. |
| Ef15 | 30 | Ventilator răcire |
| Ef16 | – | Neutilizat |
| Ef17 | – | Neutilizat |
| Ef18 | – | Neutilizat |
| Ef19 | 10 | Iluminare (poziție) |
| Ef20 | 7.5 | Iluminare (întrerupător) |
| Ef21 | 15 | Far față (LO) |
| Ef22 | 25 | Sistem antiblocare roți (ABS);
Mecanism diferențial automat al frânei (ABD). |
| Ef23 | 15 | Far față (HI) |
| Ef24 | 10 | Indicator dezghețare |
| Ef25 | 20 | Dezghețător |
| Ef26 | 20 | Releu protecție supratensiune |
| Ef27 | 60 | Sistem antiblocare roți (ABS) |
| 50 | Sistem antiblocare roți (ABS) / ABD | |
| Ef28 | 15 | Releu protecție supratensiune |

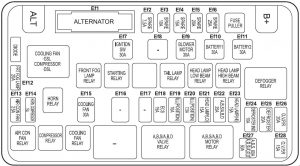

Bloc siguranțe al compartimentului motor
| Nr |
Ampere [A] |
Descriere |
| F1 | 10 | Iluminare interioară;
Far spate proiectoare de ceață; Tablou de bord. |
| F2 | 15 | Far de avertizare |
| F3 | 15 | Audio |
| F4 | 7.5 | STICS, REKES, Ceas |
| F5 | 30 | Alimentare geam |
| F6 | 7.5 | Centură de siguranță;
Diagnosticare (DLC). |
| F7 | – | Neutilizat |
| F8 | 15 | Demaror |
| F9 | 15 | Far față și ștergător parbriz |
| F10 | 10 | Ștergător parbriz spate |
| F11 | 7.5 | Climatizare;
Dezghețător. |
| F12 | 7.5 | Far față, STICS |
| F13 | – | Neutilizat |
| F14 | 7.5 | Sunet, Oglindă OSRV |
| F15 | 15 | Brichetă |
| F 16 | – | Neutilizat |
| F17 | 20 | Tablou distribuție;
Unitate control tablou distribuție. |
| F18 | 15 | Lumină de stop |
| F19 | 10 | Mecanism diferențial automat (ABD) |
| F20 | 10 | Încălzitor scaun, antenă automată |
| F21 | 10 | Sistem închidere uși |
| F22 | 15 | Pompă combustibil |
| F23 | 7.5 | Tablou distribuție;
Unitate control tablou distribuție; Unitate control cutie de viteze. |
| F24 | 10 | Releu protecție supratensiune, EGR |
| F25 | 7.5 | Far HLLD, B / UP |
| F26 | 10 | Bec semnalizator direcție |
| F27 | 7.5 | BTSI;
Încălzire preliminară; Blocare cutie de viteze. |
| F28 | 10 | Indicatori viteză |
| F29 | 15 | Sistem antiblocare roți (ABS).ABD |
| F30 | 7.5 | Oglindă retrovizoare interioară;
Regulator de viteză; Imobilizator; Tablou de bord. |
| F31 | 10 | Sistem airbag |
| F32 | 7.5 | Încălzitor scaun |

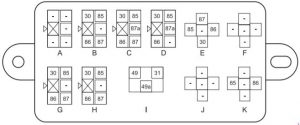

Tablou relee
| Nr |
Releu |
| A | Neutilizat |
| B | Releu neutru |
| C | Releu ștergător față |
| D | Releu automat frână diferențială |
| E | Releu pompă combustibil |
| F | Neutilizat |
| G | Releu ridicare geam |
| H | Releu blocare cutie |
| I | Releu semnalizatoare |
| J | Releu faruri spate proiectoare de ceață |
| K | Rezistor cu diodă |

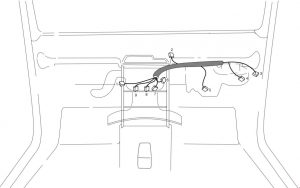

Releu ventilator (nr 6)
