Fiat Tipo (2016-2022) – cutia de siguranțe
Anul producției: 2016, 2017, 2018, 2019.
Poziția cutiei de siguranțe
Compartiment motor

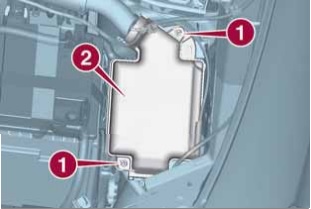

Cutia de siguranțe se află lângă baterie.
Numărul identificativ al componentului electric corespunzător fiecărei siguranțe este afișat pe capac

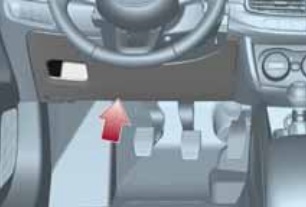

Bord
Versiunea cu volan pe partea șoferului: cutia de siguranțe se află în stânga coloanei volanului.
Pentru a accesa siguranțele, îndepărtați clema și trageți spre dvs.
Versiunea cu volan pe partea pasagerului: Unitatea de control se află în stânga, în spatele compartimentului pentru obiecte.
Pentru a accesa unitatea de control, este necesar să rotiți compartimentul pentru obiecte, eliberând clemele de blocare 1.
Sub unitatea de control a bordului
Unitatea de control se află în stânga, sub bord.
Cutia de siguranțe a portbagajului
4 uși:
Versiunea 5 uși / Station Wagon:
Deschideți hayonul, apoi mutați partea interioară a capacului și accesați siguranțele din cutia de siguranțe.
Schemele cutiilor de siguranțe
2016, 2017, 2018

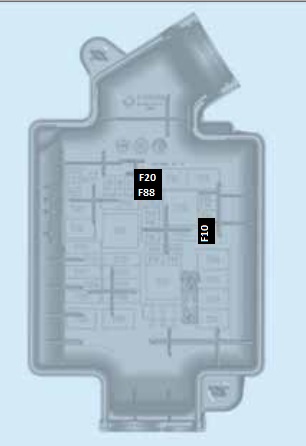

Compartiment motor
Repartizarea siguranțelor în compartiment motor (2016, 2017, 2018)
| Nr | Amp [A] | Descriere |
|---|---|---|
| F10 | 15 | Claxon cu două tonuri |
| F85 | 10 | Reglarea lombară a scaunului șoferului |
| F88 | 7.5 | Oglinzi încălzite |
| F20 | 30 | Geam spate încălzit |

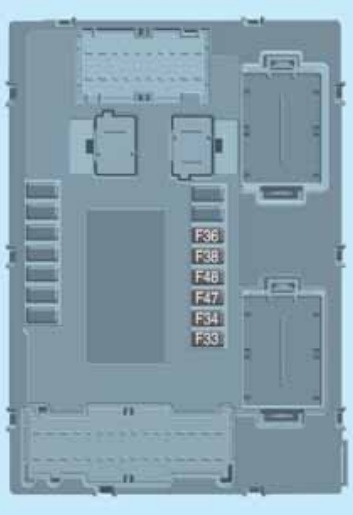

Tablou de bord
Alocarea siguranțelor în cutia de siguranțe a tabloului de bord (2016, 2017, 2018)
| Nr | Amp [A] | Descriere |
|---|---|---|
| F47 | 25 | Geam față electric (partea șoferului) |
| F48 | 25 | Geam față electric (partea pasagerului) |
| F36 | 15 | Alimentare sistem Uconnect ™,
sistem climatizare, sistem EOBD, port USB / AUX, comenzi pe volan. |
| F38 | 20 | Dispozitiv Dead Lock
(deblocare uși partea șoferului); Deblocare uși; Închidere centralizată; Deblocare electrică portbagaj spate. |
| F43 | 20 | Pompă ștergător față |
| F33 | 25 | Geam spate stânga electric |
| F34 | 25 | Geam spate dreapta electric |
Sub bord
Atribuirea siguranțelor sub bord (2016, 2017, 2018)
| Nr | Amp [A] | Descriere |
|---|---|---|
| 1 | 7.5 | Deblocare uși față (partea șoferului) |
| 2 | 7.5 | Deblocare uși față (partea pasagerului) |
| 3 | 7.5 | Deblocare uși spate (stânga) |
| 4 | 7.5 | Deblocare uși spate (dreapta) |

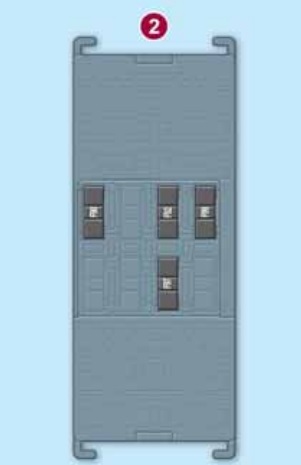

Portbagaj
Alocarea siguranțelor în portbagaj (2016, 2017, 2018)
| Nr | Amp [A] | Descriere |
|---|---|---|
| F97 | 15 | Presso 12 V spate. |
| F99 | 10 | Încălzirea scaunului față partea șoferului |
| F92 | 10 | Încălzirea scaunelor față partea pasagerului |
| F90 | 10 | Reglaj lombar al scaunului față partea șoferului |
Schema cutiei de siguranțe și relee – Fiat Tipo
Se referă la vehiculele produse în anii:
2020, 2021, 2022.

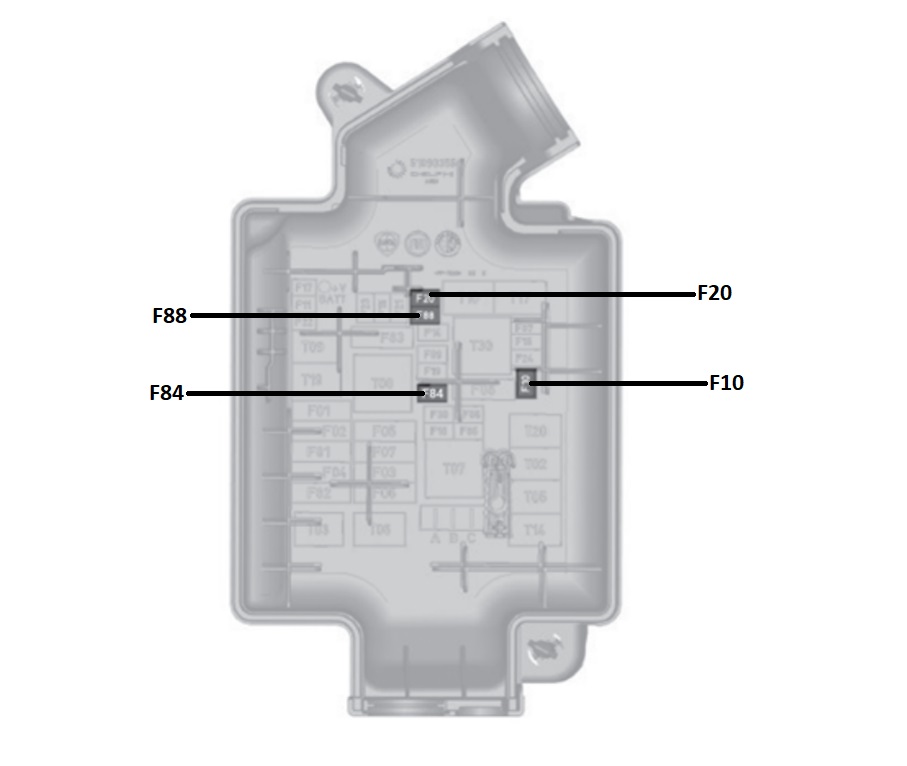

Cutia de siguranțe în compartiment motor
| Număr | Ampere [A] | Descriere |
|---|---|---|
| F10 | 15 | Claxon |
| F84 | 10 | Grilă activă |
| F88 | 7,5 | Încălzire oglinzi laterale |
| F20 | 30 | Încălzire lunetă spate |
Cutia de siguranțe în partea pasagerului
Pe bord
| Număr | Ampere [A] | Descriere |
|---|---|---|
| F47 | 25 | Geam față electric (partea șoferului) |
| F48 | 25 | Geam față electric (partea pasagerului) |
| F36 | 15 | Alimentare sistem Uconnect™; Sistem climatizare; Sistem EOBD; Port USB/AUX; Elemente de control pe volan. |
| F38 | 20 | Dispozitiv Dead Lock (deblocare ușă partea șoferului pentru versiuni/piețe prevăzute); Deblocare uși; Închidere centralizată; Deblocare electrică portbagaj spate. |
| F43 | 20 | Pompă spălător parbriz față |
| F33 | 25 | Geam electric spate stânga |
| F34 | 25 | Geam electric spate dreapta |

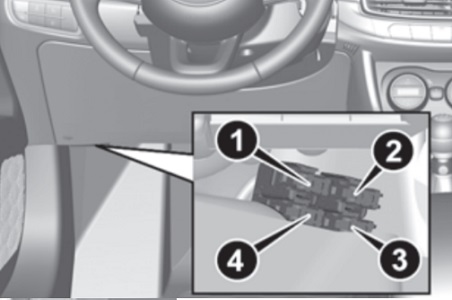

Sub bord
| Număr | Ampere [A] | Descriere |
|---|---|---|
| 1 | 7,5 | Deblocare uși față (partea șoferului) |
| 2 | 7,5 | Deblocare uși intrare (partea pasagerului) |
| 3 | 7,5 | Deblocare uși spate (stânga) |
| 4 | 7,5 | Deblocare uși spate (dreapta) |

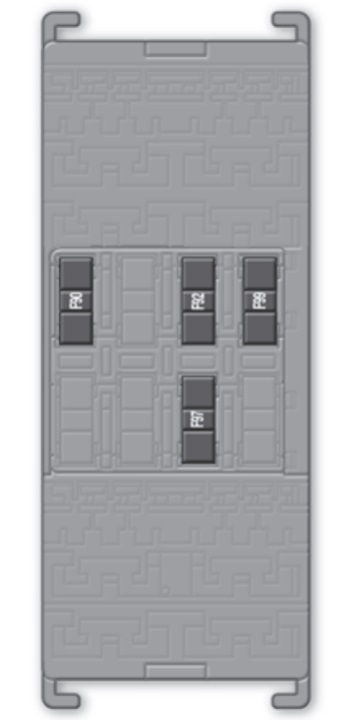

Cutia de siguranțe în portbagaj
| Număr | Ampere [A] | Descriere |
|---|---|---|
| F97 | 15 | Presso 12 V spate |
| F99 | 10 | Încălzire scaun față partea șoferului |
| F92 | 10 | Încălzire scaun față partea pasagerului |
| F90 | 10 | Reglaj suport lombar scaun față partea șoferului |
