Skoda Kamiq/Scala (2019-…) – cutia de siguranțe
Skoda Kamiq/Scala (2019-…) – schema cutiei de siguranțe
Anul producției: 2019, 2020.
Siguranțele brichetei (priza de alimentare) în Skoda Kamiq și Skoda Scala sunt siguranțele # 52 (brichetă față / priză 12 V) și # 54 (priză 12 V în portbagaj) în blocul siguranțe al bordului.
Poziția blocului siguranțe
Panou instrumente
Blocul siguranțe se află în spatele compartimentului pentru obiecte pe partea șoferului.
Apăsați butonul și deschideți tava, scoateți tava trăgând-o spre dvs.
Compartiment motor
Apăsați simultan butoanele de blocare de pe capacul blocului siguranțe și îndepărtați capacul.
Schemele blocului siguranțe
2019, 2020

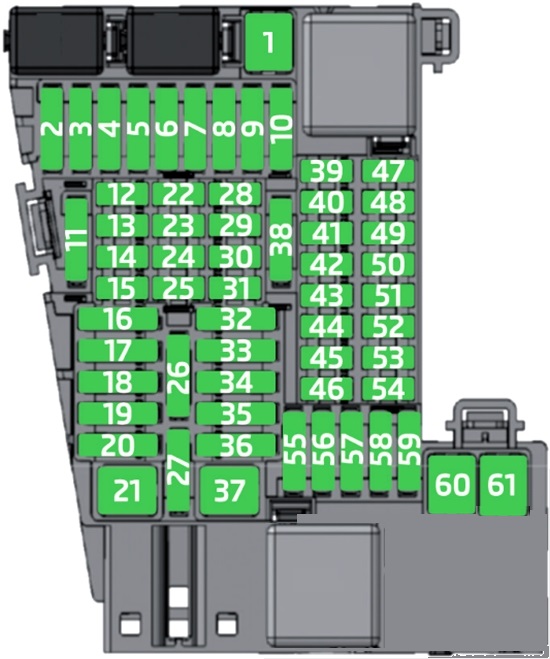

Panou instrumente
Atribuirea siguranțelor în bord (2019, 2020)
| Nr | Descriere |
|---|---|
| Nr | Descriere |
| 1 | Carlig remorcă |
| 2 | Faruri LED – partea stângă |
| 3 | Amplificator muzical |
| 4 | Spălător faruri |
| 5 | Trapă/Glisant |
| 6 | Închidere centralizată;
Spălător parbriz; Ștergător lunetă. |
| 7 | Încălzire scaune – spate |
| 8 | Climatizare |
| 9 | Faruri LED – partea dreaptă |
| 10 | Carlig remorcă |
| 11 | Capac portbagaj electric |
| 12 | Volan încălzit |
| 13 | Comutator lumini;
Conexiune diagnostic; Senzor ploaie; Manetă comandă sub volan; Încălzire parbriz. |
| 14 | Spălător parbriz |
| 15 | Bord;
Conexiune la alarmă. |
| 16 | Lumină – partea dreaptă |
| 17 | Geamuri electrice – partea dreaptă |
| 18 | Ștergător/Ștergătoare parbriz |
| 19 | Infotainment |
| 20 | Lunetă încălzită |
| 21 | SCR (AdBlue) |
| 22 | Gol |
| 23 | Cameră marșarier |
| 24 | Cutie pentru telefon;
Antenă GSM; Priză USB; Ecran Infotainment. |
| 25 | Manetă comandă sub volan |
| 26 | Databus |
| 27 | Reglaj amortizoare (suspensie adaptativă) |
| 28 | Senzor sistem alarmă |
| 29 | Semnal acustic sistem alarmă |
| 30 | Aprindere (bloc aprindere) |
| Nr | Descriere |
|---|---|
| 31 | Climatizare;
Încălzire. |
| 32 | Tensionatoare centuri partea pasagerului |
| 33 | Geamuri electrice – partea stângă |
| 34 | Tensionatoare centură partea șoferului |
| 35 | Lumină – partea stângă |
| 36 | Claxon |
| 37 | Încălzire scaune față |
| 38 | Iluminare interioară;
Iluminare butoane; Curățare faruri; Iluminare Ambient; Climatizare manuală; Încălzire. |
| 39 | Sisteme de asistență |
| 40 | Comutator lumini;
Faruri; Reglaj faruri; Priză diagnosticare; Comutator lumini marșarier; Manetă comandă sub volan. |
| 41 | Întunecare oglindă retrovizoare interioară;
Reglaj oglindă exterioară. |
| 42 | Comutator pedală ambreiaj;
Pornire motor; Climatizare. |
| 43 | Ștergător lunetă |
| 44 | Sistem airbag;
Martor control airbag. |
| 45 | Ștergătoare parbriz |
| 46 | Încălzire scaune – spate |
| 47 | Gol |
| 48 | Bloc electric coloana volan;
Kessy (sistem blocare și pornire fără cheie). |
| 49 | SCR (AdBlue) |
| 50 | Porturi USB spate |
| 51 | Gol |
| 52 | Priză brichetă față;
Priză 12 V. |
| 53 | Blocare cheie aprindere;
Cutie automată. |
| 54 | Priză 12 V în portbagaj |
| 55 | Gol |
| 56 | Climatizare manuală;
Încălzire. |
| 57 | Gol |
| 58 | Spălător parbriz |
| 59 | Încălzire oglinzi exterioare;
Încălzire duze ștergătoare parbriz. |
| 60 | Cârlig remorcă |
| 61 | Cârlig remorcă |

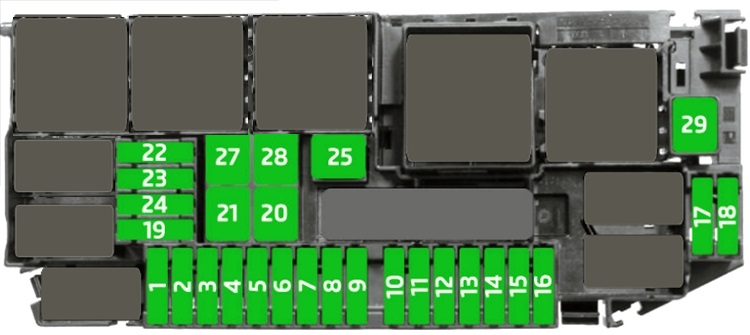

Compartiment motor
Atribuirea siguranțelor în compartiment motor (2019, 2020)
| Nr | Descriere |
|---|---|
| Nr | Descriere |
| 1 | Unitate de control motor |
| 2 | Supapă de evacuare;
Pompă lichid răcire; Capace radiator; SCR (AdBlue); Componente motor. |
| 3 | Sonde lambda;
Unitate de control NOx. |
| 4 | Pompă combustibil, componente motor |
| 5 | Ventilator radiator;
Regulator presiune turbo; Senzor nivel și temperatură ulei; Componente motor. |
| 6 | Ventilație carter;
Sistem bujii incandescente; Componente motor. |
| 7 | Sistem frâne (pompă gol) |
| 8 | Pompă combustibil, componente motor |
| 9 | Comutator lumină de stop |
| 10 | Databus;
Controler BCM; Modul date baterie. |
| 11 | Nu este utilizat |
| 12 | Climatizare |
| 13 | Nu este utilizat |
| Nr | Descriere |
|---|---|
| 14 | ESC;
Sistem control motor; Componente motor. |
| 15 | Cutie automată |
| 16 | Gol |
| 17 | Sistem control motor |
| 18 | Aprindere |
| 19 | Gol |
| 20 | ESC |
| 21 | ESC |
| 22 | Gol |
| 23 | Gol |
| 24 | Gol |
| 25 | Încălzitor electric suplimentar;
Ventilator radiator. |
| 27 | Încălzitor electric suplimentar;
Ventilator radiator. |
| 28 | Încălzitor electric auxiliar |
| 29 | Parbriz încălzit |
