Ford Windstar (1994-2003) – cutia de siguranțe
Schema cutiei de siguranțe și relee – Ford Windstar
Se referă la vehiculele noi din anii:
1994, 1995, 1996, 1997, 1998.

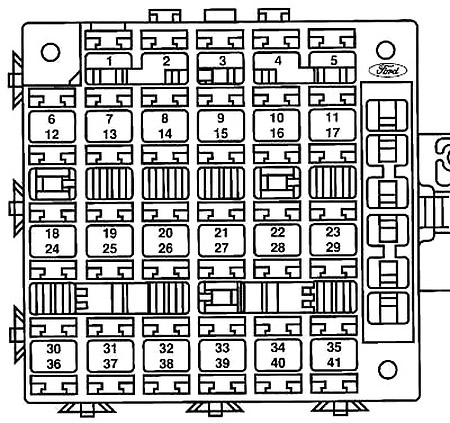

Cutia de siguranțe în habitaclu
Panoul cutiei de siguranțe se află sub bord.
- Pentru a îndepărta capacul panoului cutiei de siguranțe, trageți în jos mânerul capacului panoului cutiei de siguranțe.
- Pe panoul cutiei de siguranțe găsiți numărul siguranței pe care doriți să o verificați.
- Folosiți un instrument pentru extragerea siguranțelor pentru a scoate siguranța.
- Verificați siguranța pentru a vedea dacă este arsă. Priviți prin partea transparentă a siguranței pentru a vedea dacă firul metalic din interior este întrerupt. Dacă este așa, siguranța este arsă și trebuie înlocuită cu o siguranță de intensitate adecvată a curentului.
- Puneți la loc capacul panoului cutiei de siguranțe.
Chiar și după înlocuirea siguranței, aceasta va continua să se ardă dacă nu găsiți cauza suprasarcinii. Dacă siguranța continuă să se ardă, verificați instalația electrică.
| Număr | Amperaj [A] | Descriere |
| 1 | 10 | Oglindă alimentare/lampă avertizare antifurt/conexiune diagnostic alimentare |
| 2 | 10 | Partea stângă spate, stop, lumini de poziție |
| 3 | 5 | Bord/radio la distanță/brichetă pentru trabuc/grafic faruri/comutator iluminare încălzită/control încălzire/încuietori/geamuri electrice/comutator ștergător spate/radiator spate/comutator proiectoare de ceață |
| 4 | 10 | Lumini de contur laterale |
| 5 | 20 | Spălător faruri |
| 6 | 15 | Geam rabatabil stânga/Geam rabatabil dreapta |
| 7 | 15 | Lumină de stop montată sus/lumini de stop dreapta/lumini de stop stânga/UE/blocare cutie frână/reglare viteză |
| 8 | 10 | Lumini spate dreapta, stop, lumini de poziție |
| 9 | — | Neutilizat |
| 10 | 10 | Indicator faruri de drum (doar bord electronic) |
| 11 | 15 | Lumini parcare |
| 12 | 10 | GEM/modul antifurt/modul acces fără cheie/modul defect lampă/receptor radio/radio la distanță/lampă modul defect lampă |
| 13 | 15 | Radio / schimbător CD |
| 14 | 5 | Bord/oglindă electrocrómatică |
| 15 | 15 | „GEM” |
| 16 | 15 | Releu claxon/claxon (bobină) |
| 17 | 15 | Proiectoare de ceață față |
| 18 | 25 | Releu ștergător/ștergător/pompă spălare parbriz |
| 19 | 10 | GEM/Crumo electronic |
| 20 | 25 | Bobină de aprindere/capacitor aprindere/IRCM |
| 21 | 10 | Ambreiaj A/C/blocare cutie frână/comutator iluminare încălzită (bobină)/motor uși mixte, grup electronic/modul diagnostic sistem airbag |
| 22 | 20 | Brichetă spate/priză de perete de alimentare |
| 23 | 15 | Ștergător/Ștergătoare parbriz și Flash to Pass |
| 24 | 20 | Motor ștergător spate/pompă spălător parbriz spate |
| 25 | 10 | Semnalizator/Semnalizatoare/direcție D (bord) |
| 26 | 10 | Far stânga Aero |
| 27 | 15 | Lumini de zi |
| 28 | 15 | Brichetă față |
| 29 | 15 | Releu economisire baterie (bobină)/releu iluminare interior (bobină)/releu accesorii întârziat (bobină)/lămpi de vizionare/lampă sub capotă/lampă în sertarul torpedoului/lampă de lectură pe rândul doi/lampă pe șină/lampă montanți B/lampă încărcare/lampă plafon/lămpi de curtoazie/lămpi în formă de cheie/modul acces fără cheie |
| 30 | 25 | Control viteză/comutator presiune frână |
| 31 | 10 | Compresor echilibrare/Electrovalvă stânga și dreapta a arcului |
| 32 | 10 | Far dreapta Aero |
| 33 | 15 | Modul Sistem antiblocare roți (ABS)/releu ABS |
| 34 | 30 | Geam alimentare stânga/releu cu un buton (bobină) |
| 35 | 15 | Modul antifurt |
| 36 | 30 | Comutator mod climatizare |
| 37 | 20 | Motoare încuietori uși electrice |
| 38 | 15 | Oglinzi încălzite |
| 39 | 30 | Motor ventilator încălzitor spate |
| 40 | 30 | Geam electric dreapta |
| 41 | — | Neutilizat |
| 42 | — | Neutilizat |
| 43 | — | Neutilizat |
| 44 | — | Neutilizat |

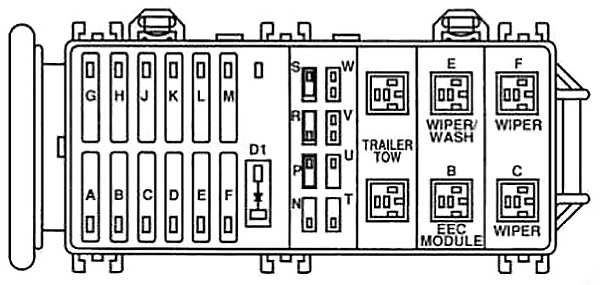

Cutia de siguranțe în compartiment motor
Se află pe partea șoferului în compartiment motor.
| Număr | Amperaj [A] | Descriere |
| A | 50 | Remorcă remorcă |
| B | 60 | Ventilatoare răcire motor |
| C | 60 | Electromagnet demaror/siguranță 30/siguranță 36/siguranță 2 |
| D | 60 | Siguranță 6/siguranță 12/siguranță 8/siguranță 18/siguranță 14/siguranță 24/siguranță 20/siguranță 21/siguranță 27/siguranță 33 |
| E | 60 | Motor ventilator încălzitor spate/siguranță 39/Suspensie pneumatică |
| F | 60 | Scaune electrice |
| G | — | Neutilizat |
| H | 40 | Ventilatoare răcire motor |
| J | 60 | Siguranță 13/siguranță 25/siguranță 1/siguranță 34/siguranță 37/siguranță 40/siguranță 7/siguranță 19/siguranță 4 |
| K | 60 | Faruri/siguranță 10/siguranță II/siguranță 3/siguranță 9/siguranță 23/siguranță 29/siguranță 35/siguranță 41 |
| L | 60 | Modul control/motor pompa ABS |
| M | 60 | Iluminare încălzită/siguranță 16/siguranță 28/siguranță 22/siguranță 38 |
| N | 20 | PCM/pompă combustibil |
| P | — | Neutilizat |
| R | 15 | Memorie PCM |
| S | 30 | Senzor identificare ax/cilindru/modul EDIS/alimentare PCM/control EGR/HEGO/lAC/injectoare/MAFS/VMV |
| T | 15 | Regulator intern alternator |
| U | 10 | Alimentare sistem airbag |
| V | 10 | Martor dezactivare suprasarcină |
| W | 10 | Monitor ventilator PCM |
| Diodă | ||
| D1 | Comutator capotă | |

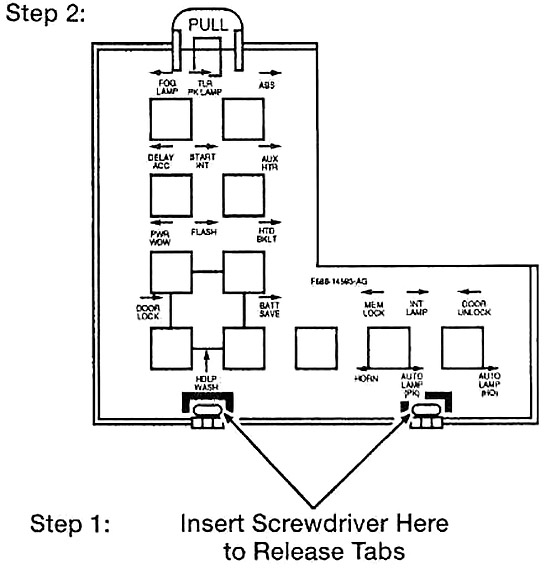

Releu
O cutie de relee se află împreună cu siguranțele maxi lângă baterie, iar cealaltă cu panoul cutiei de siguranțe sub bord.
Schema cutiei de siguranțe și a releelor – Ford Windstar
Se referă la vehicule noi din anii:
1999, 2000, 2001, 2002, 2003.

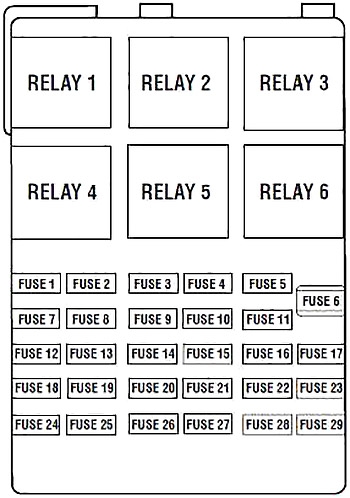

Schema cutiei de siguranțe în habitaclu
Panoul cutiei de siguranțe se află sub și în partea stângă a volanului, lângă pedala frânei. Îndepărtați capacul panoului pentru a accesa siguranțele. Pentru a scoate o siguranță, utilizați unealta pentru scoaterea siguranțelor aflată pe capacul panoului cutiei de siguranțe.
| Număr | Ampere [A] | Descriere |
|---|---|---|
| Număr | Ampere [A] | Descriere |
| 1 | 10 | Lumini Stepwell, lumini de baltă, lumini de citit pe al doilea rând, lumini de citit pe al treilea rând, lampă Cargo, lampă plafonieră, lampă hartă, lumini de acoperire / gol, tastatură acces la distanță fără cheie (RKE), oglinzi semnalizatoare direcție |
| 2 | 25 | Lumini exterioare I/P, player casete video (VCP), lampă compartiment motor, modul remorcă (până în 2000) |
| 3 | 15 | din 2001: Motoare oglinzi electrice, Motor cu pedală reglabilă, Modul memorie (dacă este prezent) |
| 10 | până în 2000: Motoare oglinzi electrice | |
| 4 | — | Neutilizat |
| 5 | 20 | Punct de alimentare consolă |
| 6 | 15 | Radio, schimbător CD, modul deschidere uși fără cheie, modul uși glisante (PSD), controler radio pe scaun spate (dacă este prezent), modul divertisment pe scaun spate (dacă este prezent) |
| 7 | 15 | Lumină semnalizare spate stânga, lumini marșarier, lumină stop dreapta, lumină poziție spate dreapta, lumini licență |
| 8 | 20 | Modul electronic spate (motoare încuietoare uși glisante RHF / dreapta glisantă stânga / hayon, motor ușă mixtă cu aer auxiliar, motor ușă mod aer auxiliar) |
| 9 | 10 | Cluster, releu modul control sistem transmisie (PCM) (bobină) |
| 10 | 15 | Releu încălzit iluminat din spate (bobină), modul control viteză, modul control frână sistem antiblocare roți (ABS) sau modul IVD, întrerupător scaun încălzit (dacă este prezent), modul scaun încălzit (dacă este prezent), cluster, actuator temperatură uși mixte față, cutie frână electromagnet blocare, PCM, modul PSD, sistem detectare marșarier (RSS), cap control față climatizare, senzor unghi direcție (dacă este prezent) |
| 11 | 15 | din 2001: actuator electric frână, electromagnet blocare cutie frână, modul electronic spate |
| 10 | până în 2000: actuator electric frână, electromagnet blocare cutie frână, modul electronic spate | |
| 12 | 20 | Lumină stop centrală montată sus, modul remorcă remorcă (până în 2000) |
| 13 | 10 | Lumină semnalizare spate dreapta, lumină stop stânga, lumină poziție spate stânga |
| 14 | 10 | Senzor lampă automată, întrerupător anulare suprasarcină transmisie, modul electronic față, modul busolă, oglindă electrocromatică, întrerupător consolă uși glisante superioare |
| 15 | 20 | din 2001: Punct de alimentare consolă |
| 16 | 10 | Cluster, modul electronic spate (până în 2000) |
| 17 | 20 | Brichetă/Punct de alimentare, conector Datalink |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 18 | 15 | din 2001: Motoare ale geamurilor sferturi, iluminare de fundal a comutatorului geamului dreapta, iluminare de fundal a comutatorului de blocare dreapta, iluminare de fundal a comutatorului principal de control (partea șoferului), radio, VCP, afișaj cu cristale lichide (LCD), modul electronic față |
| 10 | până în 2000: Motor geam sfert stânga, Motor geam sfert dreapta, Iluminare de fundal a comutatorului geamului dreapta, Iluminare de fundal a comutatorului de blocare dreapta, Iluminare de fundal a comutatorului principal de control (stânga), Radio | |
| 19 | 10 | Releu de întrerupere al demarorului (bobină) |
| 20 | — | Neutilizat |
| 21 | — | Neutilizat |
| 22 | 10 | Oglinzi încălzite |
| 23 | 20 | Punct de alimentare al caroseriei, bobine auxiliare ale releului ventilator #1 și #2 |
| 24 | — | Neutilizat |
| 25 | 10 | Radio (protecție împotriva furtului) |
| 26 | 10 | Modul sistem airbag, indicator dezactivare airbag partea pasagerului, senzor presiune masă scaun pasager ECU |
| 27 | — | Neutilizat |
| 28 | 10 | Grup |
| 29 | 2 | 2003: Comutator dezactivare control viteză |
| Relee | ||
| Releu 1 | Releu de putere al sistemului comutat #4 | |
| Releu 2 | Releu auxiliar de întârziere | |
| Releu 3 | Releu motor ventilator față | |
| Releu 4 | Releu de putere al sistemului comutat nr. 3 | |
| Releu 5 | Releu dezghețare spate | |
| Releu 6 | Releu auxiliar motor ventilator | |

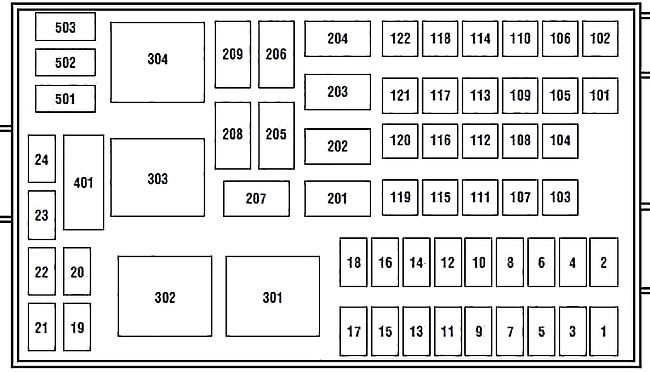

Schema cutiei de siguranțe în compartiment motor
Cutia de distribuție a puterii se află în compartiment motor. Cutia de distribuție conține siguranțe de curent mare care protejează principalele circuite electrice ale vehiculului de suprasarcini.
| Număr | Ampere [A] | Descriere |
|---|---|---|
| Număr | Ampere [A] | Descriere |
| 1 | 30 | Modul control sistem transmisie (PCM) |
| 2 | 10 | PCM, modul electronic față (FEM) |
| 3 | 10 | Ambreiaj compresor climatizare |
| 4 | 25 | Claxon, releu claxon (bobină) |
| 5 | 15 | Motor pompă combustibil, PCM |
| 6 | 30 | Motor ștergător față, releu ștergător față, pompă spălător parbriz față, FEM |
| 7 | 25 | Motor ștergător spate, pompă spălător parbriz spate, releu ștergător spate (bobină) |
| 8 | — | Neutilizat |
| 9 | 15 | din 2000: Far dreapta (faruri de întâlnire și faruri de drum) |
| 10 | 15 | din 2000: Lumină poziție față dreapta, semnalizator față dreapta, lumină unghiulară față dreapta, lumină auxiliară față dreapta |
| 11 | 15 | din 2000: Lumină poziție față stânga, semnalizator față stânga, lumină unghiulară față stânga, lumină auxiliară față stânga |
| 12 | 15 | din 2000: Far stânga (faruri de întâlnire și faruri de drum) |
| 13 | 10 | din 2001: Senzor câmp alternator |
| 14 | 10 | din 2000: Modul electronic față (motor încuietoare ușă LH) |
| 15 | 20 | din 2001: Lumini remorcă |
| 15 | 1999: Far dreapta (faruri de întâlnire și faruri de drum) | |
| 16 | 20 | din 2001: Semnalizatoare remorcă |
| 15 | 1999: Far stânga (faruri de întâlnire și faruri de drum) | |
| 17 | — | Neutilizat |
| 18 | — | Neutilizat |
| 19 | 15 | Transmisie AX4S, supapă gestionare vapori (VMV), bobină releu ambreiaj climatizare, electrovalvă control EGR, senzor control combustibil motor H02S #11, senzor control combustibil motor H02S #21, senzor monitorizare catalizator H02S #12, senzor monitorizare catalizator H02S #22, electrovalvă supapă ventil rezervor, control colector admisie (stare 2001) |
| 20 | 15 | Bobină aprindere, supapă control aer admisie (IAC), injectoare combustibil, senzor debit masic aer (MAF), bobină releu pompă combustibil, control canal colector admisie, bobină releu ventilator viteză mare, bobină releu ventilator viteză mică, PCM, receptor pasiv antifurt (stare 2001), modul control sistem transmisie (până în 2000) |
| 21 | 10 | până în 1999: Modul electronic față (motor încuietoare ușă LH) |
| 22 | 15 | până în 1999: Lumină poziție față dreapta, semnalizator față dreapta, lumină unghiulară față dreapta |
| 23 | 15 | până în 1999: Lumină poziție față stânga, semnalizator față stânga, lumină unghiulară față stânga |
| 24 | — | Neutilizat |
| 101 | 40 | Modul sistem antiblocare roți (ABS) sau modul IVD |
| 102 | 40 | Modul ABS sau modul IVD |
| 103 | 40 | Releu SSP4, releu SSP4 (bobină) |
| 104 | 30 | din 2001: Motoare scaune stânga, motor lombar stânga, modul memorie scaun șofer |
| 40 | până în 2000: Motoare scaun stânga, motor lombar | |
| 105 | 30 | Electromagnet demaror, întrerupător aprindere |
| 106 | 30 | Releu auxiliar întârziat, bobină întârziată releu auxiliar, FEM-motor geam față dreapta |
| 107 | 50 | Motoare ventilator răcire motor, rezistor reducere ventilator răcire |
| 108 | 40 | până în 1999: releu SSP2, releu SSP2 (bobină) |
| Număr | Ampere [A] | Descriere |
|---|---|---|
| 109 | 30 | din 2001: Module încălzite ale scaunelor |
| 40 | până în 1999: releu SSP1, releu SSP1 (bobină) | |
| 110 | 50 | Modul uși glisante dreapta (PSD) |
| 111 | 40 | din 2001: cutia de siguranțe de legătură |
| 112 | 30 | Remorcă (stare în 2001), actuator electric frână |
| 113 | 30 | FEM – motor geam stânga |
| 114 | 40 | Releu SSP3, bobină releu SSP3 |
| 115 | 50 | Bus cutia de siguranțe #2 |
| 116 | 30 | Releu încălzit de iluminare de fundal |
| 117 | 40 | Bobină auxiliară releu ventilator, motor auxiliar ventilator |
| 118 | 50 | Modul uși glisante stânga |
| 119 | 30 | Bus cutia de siguranțe de legătură #1 |
| 120 | 40 | Bobină releu ventilator față, motor ventilator față |
| 121 | 20 | Comutator aprindere, releu dezghețare spate |
| 122 | 40 | Motoare cu alimentare dreapta, motor lombar cu alimentare dreapta |
| Releu | ||
| 201 | Neutilizat | |
| 202 | Releu aprindere/oprire ștergător parbriz față | |
| 203 | Releu ștergător parbriz spate | |
| 204 | Releu ambreiaj climatizare | |
| 205 | Releu claxon | |
| 206 | Neutilizat | |
| 207 | Releu pompă combustibil | |
| 208 | Neutilizat | |
| 209 | Releu ștergător parbriz față | |
| 301 | din 2001: Releu deblocare demaror | |
| până în 1999: Releu SSP2 | ||
| 302 | din 2001: Releu ventilator răcire motor viteză mare | |
| până în 2000: Releu deblocare aprindere | ||
| 303 | din 2001: Releu ventilator răcire motor viteză mică | |
| până în 1999: Releu SSP1 | ||
| 304 | Releu PCM | |
| 401 | Neutilizat | |
| Diodă | ||
| 501 | Diodă modul control sistem transmisie | |
| 502 | până în 2000: Diodă ambreiaj climatizare | |
| 503 | Neutilizat | |
