Ford Aerostar (1992-1997) – cutia de siguranțe
Schema cutiei de siguranțe și relee – Ford Aerostar
Se referă la vehiculele produse în anii:
1992, 1993, 1994, 1995, 1996, 1997.

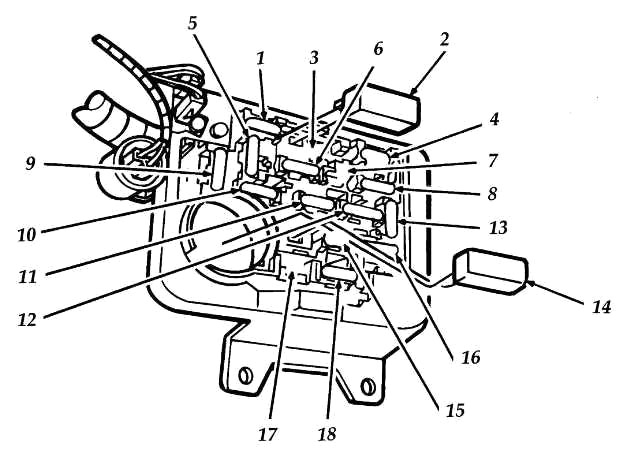

Schema cutiei de siguranțe din habitaclu
Se află sub bord, partea șoferului.
| Număr | Amperaj [A] | Descriere |
|---|---|---|
| Număr | Amperaj [A] | Descriere |
| 1 | 15 | • Bloc frână cutie |
| • Indicatoare de avertizare | ||
| • Martori de control (semnalizator semnalizatoare) | ||
| • Control viteză | ||
| • Lumini de stop | ||
| 2 | 20 | • Ștergător/lavavetri față |
| 3 | – | Neutilizat |
| 4 | 15 | • Lumini de zi (DRL) |
| • Faruri aprinse semnal acustic de avertizare | ||
| • Iluminare bord | ||
| • Iluminare plăcuță | ||
| • Lumini de poziție | ||
| • Frâne spate sistem antiblocare roți (ABS) | ||
| • Lumini marker laterale | ||
| • Lumină sub capotă | ||
| 5 | 15 | • Modul sistem airbag |
| • Lumini de rezervă | ||
| • Blocare frână | ||
| • Modul lumini de zi (DRL) | ||
| • Comutator dezghețare spate | ||
| • Semnalizatoare | ||
| • Martor semnalizatoare | ||
| 6 | 20 | • Ambreiaj climatizare |
| • Releu deschidere uși | ||
| • Ceas iluminat din spate | ||
| • Amplificator control viteză | ||
| 7 | 20 | • Modul sistem antiblocare roți spate (RABS) |
| 8 | 15 | • Lumină încărcare |
| • Lumină plafon |
| Număr | Amperaj [A] | Descriere |
|---|---|---|
| • Lumină plafonieră | ||
| • Lumină în compartiment port-objete | ||
| • Intrare iluminată din spate | ||
| • Lumini suplimentare pe bord | ||
| • Oglinzi electrice | ||
| • Modul programabil al tahometrului / odometrului (PSOM) | ||
| • Radio | ||
| • Lumini de citit | ||
| • Lumină Stepwell | ||
| • Lumini de curtoazie cu vizor | ||
| 9 | 30 | • Releu auxiliar al aerului condiționat |
| • Motor ventilator | ||
| • Aer condiționat față | ||
| 10 | 15 | • Modul airbag |
| 11 | 15 | • Amplificator audio de înaltă calitate |
| • Radio | ||
| 12 | 30 | • Flash-to-pass |
| • Indicator faruri de drum | ||
| • Claxon | ||
| • Putere lombară | ||
| 13 | 5 | • Iluminare bord și comenzi |
| 14 | 20 | • Motoare ale geamurilor electrice |
| 15 | 15 | • Transmisie integrală (AWD) și indicator |
| 16 | 20 | • Brichetă față pentru trabucuri |
| • Brichetă spate pentru trabucuri | ||
| 17 | 10 | • Modul programabil al tahometrului / odometrului (PSOM) |
| 18 | 15 | • Indicatoare de control |
| • Indicatoare ale tabloului de bord | ||
| • Releu nivel scăzut ulei | ||
| • Comutator control cutie de viteze | ||
| • Semnal de avertizare |
Alte siguranțe
| Descriere | Amperaj [A] | Poziție | Culoare |
|---|---|---|---|
| Încălzitor auxiliar sau climatizare | 18 GA | Releu demaror | maro |
| Alternator | 12 GA | Releu demaror | gri |
| Trailer, remorcă | 20 GA | Releu demaror | albastru |
| Iluminare încălzită/blocuri de alimentare | 18 GA | Releu demaror | maro |
| Alimentare întrerupător faruri | 16 GA | Releu demaror | negru |
| Faruri și semnalizator lumini faruri de drum | 22 Amperi Okr. Brkr. | Integrat cu întrerupătorul farurilor | |
| Alimentare întrerupător aprindere | 16 GA | Releu demaror | negru |
| Modul control sistem transmisie | 20 GA | Releu demaror | albastru |
| PCM KAM | 20 GA | Releu demaror | albastru |
