Ford Bronco (1992-1996) – cutia de siguranțe

Cuprins

Ford Bronco – schema cutiei de siguranțe

Anul producției: 1992, 1993, 1994, 1995, 1996.

Pentru brichetă (prize de alimentare) sunt responsabile siguranțele 9 și 16 în blocul siguranțe de pe bord.

Bloc siguranțe în habitaclu

Panoul siguranțelor se află în spatele capacului din partea stângă a volanului.

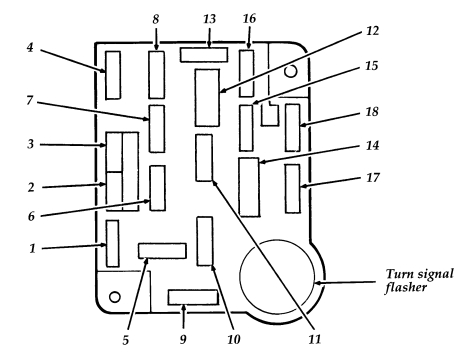

Atribuirea siguranțelor pe bord

Număr	Amperi [A]	Descriere
1	30A	Ventilator încălzitor/climatizare
2	30A	Spălător lunetă; Comutator automat: ștergător intermitent/curățător.
3	—	Neutilizat
4	15A	Faruri exterioare; iluminare instrumente; Acces fără cheie; Semnal sonor avertizare/modul gong
5	10 A	Limitator sistem airbag
6	15A	Ambreiaj climatizare; Acces la distanță/fără cheie
7	15A	Dezgheț lunetă spate; Aprindere faruri
8	15A	Luminozitate/faruri; Oglinzi exterioare electrice; Lumină compartiment motor; Acces fără cheie; Indicatori de viteză; Iluminare oglindă în parasolar; Semnal sonor avertizare/modul gong
9	25A	Punct de alimentare
10	4A	Iluminare instrumente
11	15A	Radio; Dimmer radio
12	20A / 30A (comutator)	Cutie automată cu tracțiune integrală; Încuietori electrice uși; Sprijin lombar; Geam electric în portbagaj spate
13	15A	Frâne Sistem antiblocare roți (ABS); Blocare cutie frână; Control viteză; Lumini de stop/urgență; Oprire sens pentru control electronic motor
14	20A (comutator)	Geamuri electrice; Geam electric în portbagaj spate: Comutator pe panoul de instrumente
15	—	Neutilizat
16	15A	Brichetă
17	10 A	Transmisie electronică; indicatori; Tahometru; Semnal sonor avertizare/modul gong; Indicatoare de avertizare
18	10 A	Dezactivare sistem airbag; Oglindă automată zi/noapte; Blocare cutie frână; Modul electronic cutie tracțiune integrală; Consolă suspendată; Indicatori de viteză

Număr	Amperi [A]	Descriere

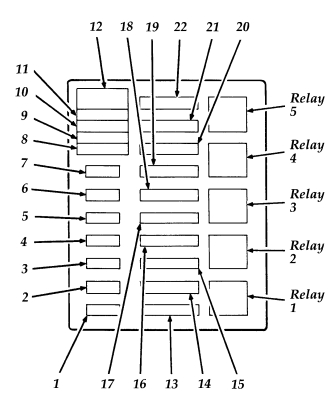

Număr	Amperi [A]	Descriere
1	20A	Putere sunet
2	15A sau 30A	Frâne Sistem antiblocare roți (30 A) sau releu proiectoare de ceață (15 A)
3	30A	Far intermitent pentru trecere; Lumini de zi (doar Canada); Claxon; Control viteză
4	25A	Lumini marșarier remorcă; Lumini pentru condus remorcă
5	15A	Frâne Sistem antiblocare roți; Lumini de rezervă; Modul lumini de zi (DRL) (doar Canada); Control viteză; Releu încărcare baterie remorcă
6	10 A	Lumină stop/semafor dreapta remorcă
7	10 A	Lumină stop/semafor stânga remorcă
8	30A max	Frâne Sistem antiblocare roți
9	max. 20A	Bobină releu pompă combustibil; Sistem control sistem tracțiune
10	max. 20A	Siguranțe bord: 15,18; Bobină releu demaror
11	—	Neutilizat
12	Diodă	Releu sistem control sistem tracțiune
13	max. 50A	Siguranțe bord: 5,9,13

Număr	Amperi [A]	Descriere
14	30A max	Dezghețător lunetă spate
15	max. 50A	Siguranțe bord: 1, 7; Tablou rețea: siguranță 5
16	max. 20A	Alimentare pompă combustibil
17	max. 50A	Lumină de încărcare a alternatorului; Siguranțe bord: 2, 6, 11,14,17; Tablou rețea: siguranță 22
18	30A max	Încărcare baterie remorcă
19	max. 40A	Faruri
20	max. 50A	Siguranțe bord: 4, 8, 12,16
21	30A max	Alimentare frână remorcă
22	max. 20A	Receptor distribuitor; Bobină de aprindere; Bobină releu sistem control sistem tracțiune; Modul integrat cu peliculă groasă (TFI)
Releu 1		Sistem control sistem tracțiune
Releu 2		Pompă combustibil
Releu 3		Claxon
Releu 4		Lumini remorcă
Releu 5		Motor pompă sistem antiblocare (ABS)

Siguranțe suplimentare pe lângă principalele blocuri siguranțe

Amperi [A]	Descriere	Poziție
circulație 22 A Brkr.	Faruri și semnalizator de lumini de drum	Integrat cu întrerupătorul farurilor
12 Ga. siguranță	Alternator, 95 A	La pornirea releului motorului (motor pe benzină)
(2) 12 ga. siguranțe	Alternator, 130 A	La pornirea releului motorului (motor diesel)
(2) 14 Ga. siguranțe	Bujii pentru motoare diesel	La pornirea releului motorului
