Ford Focus B4 (C307 post-MCA) (2007-2015) – cutia de siguranțe
Ford Focus B4 (C307 post-MCA) (2007-2015) – schema cutiei de siguranțe
Anul producției: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.
Siguranță brichetă (priză de alimentare) în Ford Focus B4 (C307 post-MCA) (2007-2015) este siguranța 109 în cutia de siguranțe din habitaclu.
Cutia de siguranțe în compartiment motor
| Nr | Amp [A] | Descriere |
| 1 | 40 | Ventilator răcire |
| 2 | 80 | Servodirecție |
| 3 | 60 | Alimentare cutia de siguranțe conexiune partea pasagerului 1 |
| 4 | 60 | Alimentare cutia de siguranțe conexiune partea pasagerului 2 |
| 5 | 80 | Încălzitor suplimentar |
| 6 | 60 | Bujiu preîncălzire (doar diesel) |
| 7 | 30 | Sistem antiblocare roți (ABS), pompă control stabilitate |
| 8 | 20 | Sistem antiblocare roți (ABS), valve control stabilitate |
| 9 | 20 | Modul control grup propulsor (PCM) |
| 10 | 30 | Ventilator climatizare |
| 11 | 20 | Aprindere |
| 12 | 40 | Releu aprindere 15l |
| 13 | 20 | Bobină demaror |
| 14 | 40 | Parbriz încălzit, partea dreaptă |
| 15 | 30 | Releu ventilator răcire
(Sigma – doar fără A/C) |
| 16 | 40 | Parbriz încălzit, partea stângă |
| 17 | 30 | Trapă rabatabilă |
| 18 | 30 | Invertor putere |
| 19 | 10 | Modul ABS |
| 20 | 15 | Claxon |
| 21 | 20 | Încălzitor suplimentar |
| 22 | 10 | Modul servodirecție |
| 23 | 30 | Spray faruri |
| 24 | 15 | Încălzitor suplimentar
(doar diesel). |
| 25 | 10 | Aprindere, releu |
| 26 | 15 | Cutie automată |
| 10 | Alimentare continuă PCM
(doar Focus ST și Focus RS). |
|
| 27 | 10 | Ambreiaj climatizare |
| 28 | 10 | Monitorizare bujii de încălzire
(doar diesel). |
| 29 | 10 | Climatizare cu două zone |
| 30 | 3 | PCM, cutie automată |
| 31 | 10 | Încărcare inteligentă a senzorului bateriei |
| 32 | 10 | Cutie automată |
| 10 | Alimentare injector combustibil
(doar Focus ST și Focus RS). |
|
| 33 | 10 | Senzori de oxigen încălziți (doar benzină) |
| 10 | Supapă de bypass a intercooler-ului
(doar diesel). |
|
| 20 | Senzor de oxigen încălzit
(doar Focus ST și Focus RS). |
|
| 34 | 10 | Injectoare, bobine de aprindere |
| 35 | 10 | PCM, supape, solenoide |
| 36 | 10 | PCM |

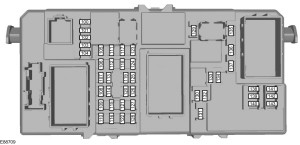

Cutia de siguranțe în habitaclu
| Nr | Amp [A] | Descriere |
| 100 | 10 | Alimentare aprindere module electronice |
| 101 | 20 | Modul electric pentru trapă;
Scaun electric partea șoferului; Modul control trapă (doar cabriolet). |
| 102 | 10 | Control încălzitor;
Coloană volan; Filtru particule; Receptor telecomandă. |
| 103 | 10 | Alimentare baterie control iluminare |
| 104 | 10 | Economisire baterie, iluminare interioară |
| 105 | 25 | Parbriz încălzit |
| 106 | 20 | Sistem fără cheie |
| 107 | 10 | Alimentare baterie bord;
Diagnosticare la bord. |
| 108 | 7,5 | Accesorii pentru sistem
(unitate audio și navigație). |
| 109 | 20 | Brichetă;
Priză alimentare suplimentară spate. |
| 110 | 10 | Alimentare aprindere lumini de zi la comutatorul de iluminare. |
| 111 | 15 | Pompă combustibil (doar motor pe benzină) |
| 112 | 15 | Alimentare baterie module audio |
| 113 | 10 | Lumini de zi (lumini de poziție) |
| 114 | 10 | Alimentare aprindere bord;
Imobilizator motor. |
| 115 | 7,5 | Alimentare aprindere control iluminare |
| 116 | 20 | Proiectoare de ceață |
| 117 | 7,5 | Iluminare plăcuță înmatriculare |
| 118 | 20 | Modul ușă, stânga spate |
| 1119 | 15 | Priză alimentare suplimentară în portbagaj |
| 25 | Priză alimentare suplimentară în portbagaj
(vehicule cu modul remorcă). |
|
| 120 | 20 | Modul ușă, dreapta spate |
| 121 | 20 | Scaune față încălzite |
| 122 | 10 | Modul airbag |
| 123 | 7,5 | Oglinzi exterioare încălzite |
| 124 | 7,5 | Lumini de poziție, lumini laterale,
lumini spate (partea pasagerului). |
| 125 | 7,5 | Lumini de poziție, lumini laterale,
lumini spate (partea șoferului). |
| 126 | 20 | Sistem fără cheie |
| 127 | 25 | Geamuri electrice |
| 128 | – | Neutilizat |
| 129 | 20 | Ștergătoare parbriz |
| 130 | – | Neutilizat |
| 131 | 15 | Ștergător parbriz spate |
| 132 | 15 | Lumină de stop |
| 133 | 25 | Releu închidere centralizată;
Modul ușă pasager. |
| 134 | 20 | Închidere centralizată, modul ușă șofer |
| 135 | 20 | Lumini de zi |
| 136 | 15 | Pompă spălător parbriz;
Duze încălzite spălător parbriz. |
| 137 | 10 | Semnalizator baterie |
| 138 | 10 | Modul control grup propulsor;
Pedală accelerație; Cutie automată. |
| 139 | 10 | Faruri de drum partea șoferului |
| 140 | 10 | Faruri de drum, partea pasagerului |
| 141 | 10 | Far marșarier, oglinzi electrice |
| 142 | 15 | Faruri de întâlnire, partea șoferului |
| 143 | 15 | Faruri de întâlnire, partea pasagerului |
