Ford F-150, F-250, F-350 (1992-1997) – cutia de siguranțe
Schema cutiei de siguranțe și relee – Ford F-150 / F-250 / F-350
Se referă la vehiculele produse în anii:
1992, 1993, 1994, 1995, 1996, 1997.
Pentru brichetă (priză) la Ford F-150 sunt responsabile siguranțele 9 (punct de alimentare) și 16 (brichetă) în panoul cutiei de siguranțe de pe bord.

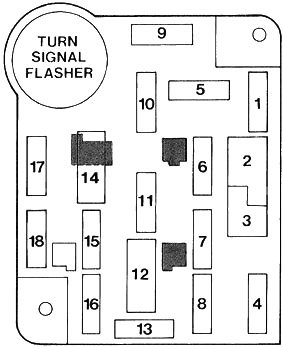

Panou cutie de siguranțe în habitaclu
Locația panoului cutiei de siguranțe
Panoul cutiei de siguranțe se află în spatele capacului din partea stângă a volanului. Îndepărtați capacul de pe partea inferioară a bordului trăgând de mâner pentru a desprinde clemele.
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 1 | 30A | Ventilator încălzire/climatizare |
| 2 | 30A | Lavalunette |
| 3 | 3A | Comutator poziție liber (Diesel) |
| 4 | 15A | Faruri exterioare; iluminare instrumente; Releu faruri exterioare remorcă; Buzzer avertizare/modul gong |
| 5 | 10 A | Limitator sistem airbag |
| 6 | 15A | Ambreiaj climatizare; Selector combustibil auxiliar pentru motorină; Acces la distanță fără cheie |
| 7 | 15A | Aprindere faruri |
| 8 | 15A | Lumini de citit/încărcare; Oglinzi exterioare electrice; Acces fără cheie; Contor kilometraj; Iluminare oglindă în parasolar; Buzzer avertizare/modul gong |
| 9 | 25A | Punct de alimentare |
| 10 | 4A | Iluminare instrumentație |
| 11 | 15A | Radio; Reglaje luminozitate afișaj radio |
| 12 | 20A (comutator) | Cutie electronică cu tracțiune integrală; Încuietori electrice uși; Scaun șofer electric; Reglaj lombar. |
| 13 | 15A | Frâne sistem antiblocare roți (ABS); Blocare cutie frână; Control electronic motor; Control viteză; Lumini stop/avarie; Oprire detectare pentru control electronic motor |
| 14 | 20A (comutator) | Geamuri electrice |
| 15 | 20A | Frâne sistem antiblocare roți (ABS) |
| 16 | 15A | Brichetă; Instrument scanare generală |
| 17 | 10 A | Indicatori combustibil; Transmisie electronică; indicatori; Vitezometru; Buzzer avertizare/modul gong; Indicatoare de avertizare |
| 18 | 10 A | Dezactivare sistem airbag; Oglindă retrovizoare automată zi/noapte; Blocare cutie frână; Modul electronic cutie tracțiune integrală; Contor kilometraj; Selectare reglaj turații (Diesel); Control viteză (Diesel) |

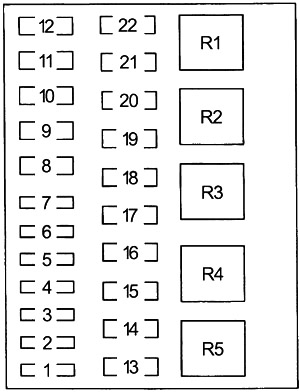

Panou cutia de siguranțe în compartiment motor
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| 1 | 20A | Putere audio |
| 2 | (15A) | Proiectoare de ceață; Alternator 200A (doar ambulanță cu motor Diesel) |
| 3 | 30A | Lumini de zi (doar Canada); Far intermitent pentru traversare; Claxon |
| 4 | 25A | Lumini marșarier remorcă; Lumini pentru remorcă |
| 5 | 15A | Lumini de rezervă; Modul lumini de zi (DRL) (doar Canada); Încălzitor senzor oxigen; Releu încărcare baterie remorcă |
| 6 | 10 A | Lumină stop/direcție dreapta remorcă |
| 7 | 10 A | Lumină stop/direcție stânga remorcă |
| 8 | 30A max | Modul control injectoare |
| 9 | 30A (Gaz) / 20A (Diesel) | Sistem control transmisie |
| 10 | max. 20A | Siguranțe bord: 15,18; Bobină releu pornire |
| 11 | — | Neutilizat |
| 12 | Diodă | Bobină releu sistem control transmisie |
| 13 | max. 50A | Siguranțe bord: 5,9,13 |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 14 | — | Neutilizat |
| 15 | max. 50A | Siguranțe bord: 1, 7; Panou de distribuție: siguranță 5 |
| 16 | max. 20A | Alimentare pompă combustibil (motor pe gaz) |
| 17 | max. 50A | Martor încărcare alternator; Comutator poziție liber (Diesel); Siguranțe bord: 2, 6, 11,14,17; Panou de distribuție: siguranță 22 |
| 18 | 30A max | Încărcare baterie remorcă |
| 19 | max. 40A | Faruri |
| 20 | max. 50A | Siguranțe bord: 4, 8, 12,16 |
| 21 | 30A max | Alimentare frână remorcă |
| 22 | 20A max (Gaz) / 30A (Diesel) | Preluare distribuitor (motor pe gaz); Încălzitor tub combustibil (Diesel); Controler bujii incandescente (Diesel); Bobină aprindere (motor pe gaz); Bobină releu sistem control transmisie; Modul integrat strat gros (TFI) (motor pe gaz) |
| Releu 1 | Sistem control transmisie | |
| Releu 2 | Pompă combustibil (motor pe gaz); Modul control injectoare (releu IDM) (Diesel) |
|
| Releu 3 | Claxon | |
| Releu 4 | Lumini remorcă | |
| Releu 5 | Motor pompă sistem antiblocare (ABS) |
Siguranțe suplimentare
| Poziție | Dimensiune | Descriere |
|---|---|---|
| Integrat cu întrerupătorul farurilor | circulație 22 A Brkr. | Faruri și indicator lumini de întâlnire |
| La pornirea releului motor (motor pe benzină) | 12 Ga. Siguranță cartuș | Alternator, 95 A |
| La pornirea releului motor (motor diesel) | (2) 12 ga. siguranțe cartuș | Alternator, 130 A |
| La pornirea releului motor | (2) 14 Ga. Siguranțe cartuș | Bujii incandescente pentru motoare diesel |
