Ford Aspire (1994-1997) – cutia de siguranțe
Schema cutiei de siguranțe și relee – Ford Aspire
Se referă la vehiculele noi din anii:
1994, 1995, 1996, 1997.
Bloc principal cutie de siguranțe
Pentru a demonta blocul principal al cutiei de siguranțe și a înlocui o siguranță:
- Deconectați cablul negativ al bateriei.
- Desfaceți piulițele la ambele capete.
- Ridicați blocul cutiei de siguranțe și deschideți capacele laterale ale blocului cutiei de siguranțe.
- Desfaceți șuruburile pe ambele părți ale blocului.
- Înlocuiți siguranța cu una nouă de aceeași valoare.
Pentru a instala blocul cutiei de siguranțe:
- Puneți capacul blocului cutiei de siguranțe la loc și strângeți șuruburile pe ambele părți.
- Fixati piulițele la ambele capete ale blocului cutiei de siguranțe.
- Reconectați cablul negativ al bateriei.
| Număr | Amperaj [A] | Descriere |
| 1 | 30 | Ventilator răcire |
| 2 | 60 | Sistem antiblocare roți (ABS) |
| 3 | 80 | Monitor diagnostic sistem airbag, |
| Modul control sistem antiblocare, | ||
| Releu sistem antiblocare, | ||
| Sistem audio, | ||
| Lampa de rezervă, | ||
| Modul sistem frâne, | ||
| Releu motor ventilator, | ||
| Lampa de încărcare, | ||
| Unitate centrală, | ||
| Brichetă, | ||
| Releu ventilator răcire, | ||
| Releu lumini de zi, | ||
| Semnalizatoare, | ||
| Lampa de poziție față, | ||
| Ștergător față și spălător parbriz, |
| Lampa de avertizare, | ||
| Claxon, | ||
| Bobină de aprindere, | ||
| Iluminare (comutator climatizare, panou, comutator dezghețare spate, indicator schimbare treaptă), | ||
| Indicatoare de avertizare bord (prontețe sistem airbag, sistem antiblocare roți (ABS), sistem frâne, încărcare, control motor, combustibil, presiune ulei, dezghețare spate, centură de siguranță, turometru), | ||
| Lampă interioară, | ||
| Lampă număr înmatriculare, | ||
| Modul control sistem tracțiune, | ||
| Dezghețare spate, | ||
| Releu dezghețare spate, | ||
| Ștergător spate și spălător parbriz, | ||
| Lampă spate, | ||
| Releu lumini spate, | ||
| Semnalizatoare, | ||
| Lumină de stop | ||
| 4 | 30 | Monitor diagnostic sistem airbag, |
| Modul control sistem tracțiune | ||
| 5 | 30 | Faruri |
Cutia de siguranțe în bord
| Număr | Amperaj [A] | Descriere |
| 1 | 10 | Sistem airbag, |
| Sistem antiblocare roți (ABS), | ||
| Releu sistem antiblocare, | ||
| Releu motor ventilator, | ||
| Releu ventilator răcire, | ||
| Releu principal aprindere | ||
| 2 | 15 | Becuri de rezervă, |
| Unitate centrală, | ||
| Semnalizatoare, | ||
| Indicatoare de avertizare bord (pregătire airbag, sistem antiblocare, sistem frâne, încărcare, control motor, presiune ulei, centură de siguranță, dezghețare spate, schimbare treaptă), | ||
| Indicatoare bord (combustibil, actuator cutie, turometru, semnalizatoare), | ||
| semnalizatoare, | ||
| Releu dezghețare spate | ||
| 3 | 20 | Dezghețare lunetă spate |
| 4 | 20 | Siguranță de rezervă |
| 5 | 15 | Siguranță de rezervă |
| 6 | – | – |
| 7 | 15 | Proiectoare de ceață față |
| 8 | – | – |
| 9 | – | – |
| 10 | 20 | Comutator climatizare |
| Releu climatizare | ||
| Motor ventilator condensator, |
| Ștergător/Ștergătoare parbriz și spălător parbriz | ||
| 11 | 15 | Grup motor ventilator, |
| Sistemul luminilor de zi, | ||
| Ștergător și spălător lunetă spate | ||
| 12 | 30 | Motor ventilator climatizare |
| 13 | 15 | Lumini de avarie |
| 14 | 15 | Unitate sistem antiblocare roți (ABS), |
| Lumini frâne, | ||
| Lampă încărcare, | ||
| Claxon | ||
| 15 | 15 | Lumini poziție față laterale, |
| iluminare bord, | ||
| Lămpi număr înmatriculare, | ||
| Lumini parcare, | ||
| Lumini spate, | ||
| Aprinde indicator semnalizare | ||
| 16 | 15 | Sistem audio, |
| Brichetă | ||
| 17 | – | – |
| 18 | – | – |
| 19 | 10 | Sistem audio, |
| Lămpi de rezervă, | ||
| Unitate centrală, | ||
| Lampă interioară încălzitoare Modul control sistem tracțiune |

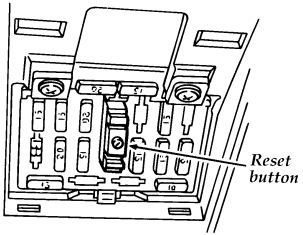

Întrerupător de circuit
Sistemele de climatizare necesită un amperaj ridicat. Dacă curentul nominal este depășit, întrerupătorul de protecție se va deschide.
Dacă circuitul este întrerupt de întrerupătorul automat, dezactivează toate întrerupătoarele încălzitorului și ale climatizării și restabilește circuitul apăsând butonul de resetare situat pe panoul interior al cutiei de siguranțe.
