Ford Mondeo (1992-2022) – cutia de siguranțe
Schema cutiei de siguranțe și relee – Ford Mondeo
Se referă la vehiculele produse în anii:
1992, 1993, 1994, 1995, 1996.

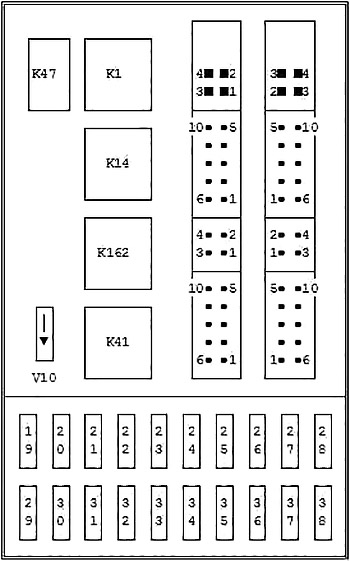

Schema cutiei de siguranțe din habitaclu
Blocul siguranțelor se află sub bord, în partea șoferului.
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| 19 | 7,5 | Oglinzi retrovizoare încălzite |
| 20 | 10 | Motoare ale ștergătorului parbriz |
| 21 | 40 | Geamuri electrice |
| 22 | 7,5 | Sistem antiblocare roți (ABS) |
| 23 | 15 | Terminal 15, lumini de mers înapoi, imobilizator, sistem de climatizare, întrerupător semnalizatoare, duze încălzite pentru spălător parbriz, P/N |
| 24 | 15 | Lumini de frână |
| 25 | 20 | Becuri de rezervă |
| 26 | 20 | Proiectoare de ceață |
| 27 | 15 | Brichetă |
| 28 | 30 | Reglaj scaun, sistem de curățare faruri |
| 29 | 30 | Încălzire lunetă spate |
| 30 | 7,5 | Terminal 15, iluminare interioară, semnal acustic |
| 31 | 7,5 | Iluminare bord |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 32 | 7,5 | Radio (terminal 75) |
| 33 | 7,5 | Lumini de poziție – partea stângă |
| 34 | 7,5 | Terminal 30, iluminare interioară, reglaj electric al oglinzilor, ceas |
| 35 | 7,5 | Lumini de poziție – partea dreaptă |
| 36 | 15 | Radio |
| 37 | 30 | Motor ventilator încălzitor |
| 38 | 7,5 | Sistem airbag |
| K1 | Dezghețare lunetă spate | |
| K14 | Motor ventilator încălzitor | |
| K41 | Aprindere | |
| K47 | Iluminare interioară | |
| K162 | Motor ștergătoare parbriz | |
| V10 | Protecție împotriva polarității inverse | |

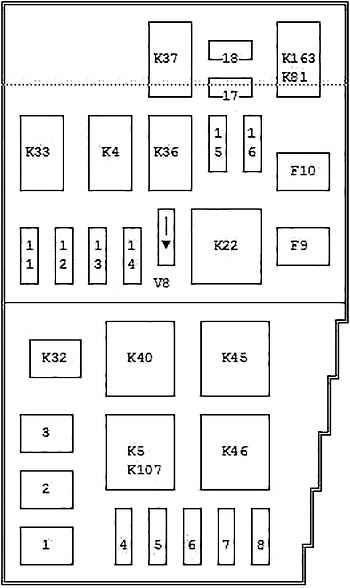

Schema cutiei de siguranțe în compartiment motor
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| 1 | 80 | Alimentarea principală a sistemului electric al vehiculului |
| 2 | 60 | Ventilator răcire motor |
| 3 | 60 | Sistem antiblocare roți (ABS), încălzire (Diesel) |
| 4 | 20 | Aprindere, modul EEC, lumini de zi |
| 5 | 30 | Parbriz încălzit |
| 6 | 30 | Parbriz încălzit |
| 7 | 20 | Sistem antiblocare roți (ABS) |
| 8 | 30 | Scaune încălzite, încălzire auxiliară |
| 9 | 20 | Control electronic motor (EWG) |
| 10 | 20 | Comutator aprindere, lumini de poziție |
| 11 | 3 | Memorie PCM |
| 12 | 15 | Sistem avertizare claxon și lumini de urgență |
| 13 | 20 | Senzor HEGO |
| 14 | 15 | Pompă combustibil |
| 15 | 10 | Faruri de întâlnire dreapta |
| 16 | 10 | Faruri de întâlnire stânga |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 17 | 10 | Faruri de drum partea dreaptă |
| 18 | 10 | Faruri de drum partea stângă |
| K4 | Pompă combustibil | |
| K5 | Lumini de zi | |
| K22 | Demaror | |
| K32 | Climatizare | |
| K33 | Claxon | |
| K36 | Faruri de întâlnire | |
| K37 | Faruri de drum | |
| K40 | Parbriz încălzit | |
| K45 | Ventilator radiator | |
| K46 | Ventilator radiator (viteză mare) | |
| K81 | PCM (Diesel) | |
| K107 | Climatizare (Diesel) | |
| K163 | PCM (benzină) | |
| V8 | Protecție împotriva polarității inverse | |
Schema cutiei de siguranțe și relee – Ford Mondeo
Se referă la vehiculele produse în anii:
1996, 1997, 1998, 1999, 2000.

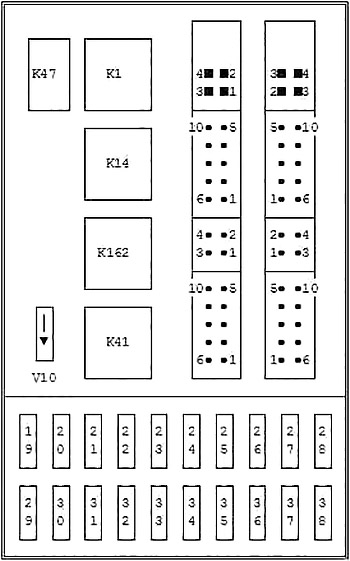

Schema cutiei de siguranțe din habitaclu
Blocul siguranțelor se află sub bord, partea șoferului.
| Număr | Ampere [A] | Descriere |
|---|---|---|
| Număr | Ampere [A] | Descriere |
| 19 | 7,5 | Oglinzi retrovizoare încălzite |
| 20 | 10 | Motoare ale ștergătoarelor parbriz |
| 21 | 40 | Geamuri electrice |
| 22 | 7,5 | Sistem antiblocare roți (ABS) |
| 23 | 15 | Terminal 15, lumini de marșarier, imobilizator, sistem de climatizare, întrerupător semnalizatoare, duze ștergătoare încălzite, P/N |
| 24 | 15 | Lumini de frână |
| 25 | 20 | Conector diagnostic, închidere centralizată |
| 26 | 20 | Proiectoare de ceață |
| 27 | 15 | Brichetă |
| 28 | 30 | Reglaj scaun, sistem de curățare faruri |
| 29 | 30 | Încălzire lunetă spate |
| 30 | 7,5 | Terminal 15, iluminare interioară, claxon |
| 31 | 7,5 | Iluminare bord |
| Număr | Ampere [A] | Descriere |
|---|---|---|
| 32 | 7,5 | Radio (terminal 75) |
| 33 | 7,5 | Lumini de poziție – partea stângă |
| 34 | 7,5 | Terminal 30, iluminare interioară, reglaj electric al oglinzilor, ceas |
| 35 | 7,5 | Lumini de poziție – partea dreaptă |
| 36 | 15 | Radio |
| 37 | 30 | Motor ventilator încălzire |
| 38 | 7,5 | Sistem airbag |
| Releu | ||
| K1 | Dezghețare lunetă spate | |
| K14 | Motor ventilator încălzire | |
| K41 | Aprindere | |
| K47 | Iluminare interioară | |
| K162 | Motor ștergătoare parbriz | |
| Diodă | ||
| V10 | Protecție împotriva tensiunii inverse | |

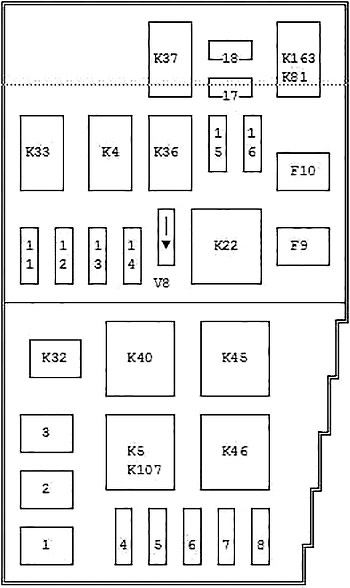

Cutia de siguranțe în compartiment motor
Schema (până în 09/1999)
| Număr | Ampere [A] | Descriere |
|---|---|---|
| Număr | Ampere [A] | Descriere |
| 1 | 80 | Alimentarea principală a sistemului electric al vehiculului |
| 2 | 60 | Ventilator răcire motor |
| 3 | 60 | Sistem antiblocare roți (ABS), încălzire (Diesel) |
| 4 | 20 | Aprindere, modul EEC, lumini de zi |
| 5 | 30 | Parbriz încălzit |
| 6 | 30 | Parbriz încălzit |
| 7 | 20 | Sistem antiblocare roți (ABS) |
| 8 | 30 | Scaune încălzite, încălzire auxiliară |
| 9 | 20 | Control electronic motor (EWG) |
| 10 | 20 | Comutator aprindere, lumini de poziție |
| 11 | 3 | Memorie PCM |
| 12 | 15 | Sistem avertizare claxon și lumini de urgență |
| 13 | 20 | Senzor de oxigen HEGO |
| 14 | 15 | Pompă combustibil |
| 15 | 10 | Faruri de întâlnire dreapta |
| 16 | 10 | Faruri de întâlnire stânga |
| Număr | Ampere [A] | Descriere |
|---|---|---|
| 17 | 10 | Faruri de drum dreapta |
| 18 | 10 | Faruri de drum stânga |
| Releu | ||
| K4 | Pompă combustibil | |
| K5 | Lumini de zi | |
| K22 | Demaror | |
| K32 | Climatizare | |
| K33 | Claxon | |
| K36 | Faruri de întâlnire | |
| K37 | Faruri de drum | |
| K40 | Parbriz încălzit | |
| K45 | Ventilator răcire radiator | |
| K46 | Ventilator răcire radiator (viteză mare) | |
| K81 | Modul control (Diesel) | |
| K163 | Modul control (benzină) | |
| Diodă | ||
| V8 | Protecție împotriva tensiunii inverse | |

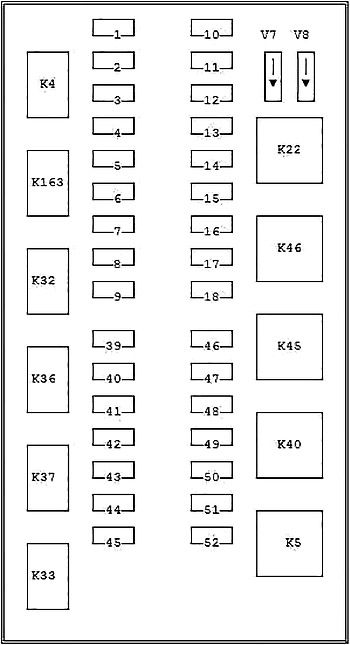

Schema (din 09.1999)
| Număr | Ampere [A] | Descriere |
|---|---|---|
| Număr | Ampere [A] | Descriere |
| 1 | — | Neutilizat |
| 2 | 7,5 | Generator |
| 15 | din 01/00: Generator | |
| 3 | 20 | Încălzitor auxiliar |
| 4 | 15 | Alimentare GPL |
| 5 | 15 | Injecție GPL |
| 6 | 3 | Memorie PCM, WFS |
| 7 | 20 | Claxon |
| 8 | 5 | Control motor GPL |
| 9 | 15 | Pompă combustibil |
| 10 | 7,5 | Control electronic motor |
| 11 | 20 | Aprindere, lumini de zi |
| 12 | — | Neutilizat |
| 13 | 20 | Senzor HEGO |
| 14 | — | Neutilizat |
| 15 | 7,5 | Faruri de întâlnire partea dreaptă |
| 16 | 7,5 | Faruri de întâlnire partea stângă |
| 17 | 7,5 | Faruri de drum partea dreaptă |
| 18 | 7,5 | Faruri de drum partea stângă |
| 39 | — | Neutilizat |
| 40 | 20 | Comutator aprindere, lumini de poziție |
| 41 | 20 | Control electronic motor |
| 42 | 40 | Motor ventilator încălzitor |
| Număr | Ampere [A] | Descriere |
|---|---|---|
| 43 | — | Neutilizat |
| 44 | — | Neutilizat |
| 45 | 40 | Releu aprindere |
| 46 | 30 | Parbriz încălzit |
| 47 | 30 | Parbriz încălzit |
| 48 | — | Neutilizat |
| 49 | 60 | Ventilator răcire motor |
| 50 | — | Neutilizat |
| 51 | 60 | Sistem antiblocare roți (ABS) |
| 52 | 60 | Cutia de siguranțe în habitaclu |
| Releu | ||
| K4 | Pompă combustibil | |
| K5 | Lumini de zi | |
| K22 | Demaror | |
| K32 | Climatizare | |
| K33 | Claxon | |
| K36 | Faruri de întâlnire | |
| K37 | Faruri de drum | |
| K40 | Parbriz încălzit | |
| K45 | Ventilator răcire motor | |
| K46 | Ventilator răcire motor (viteză mare) | |
| K163 | Control electronic motor | |
| Diodă | ||
| V7 | Diodă compresor | |
| V8 | Diodă releu demaror | |

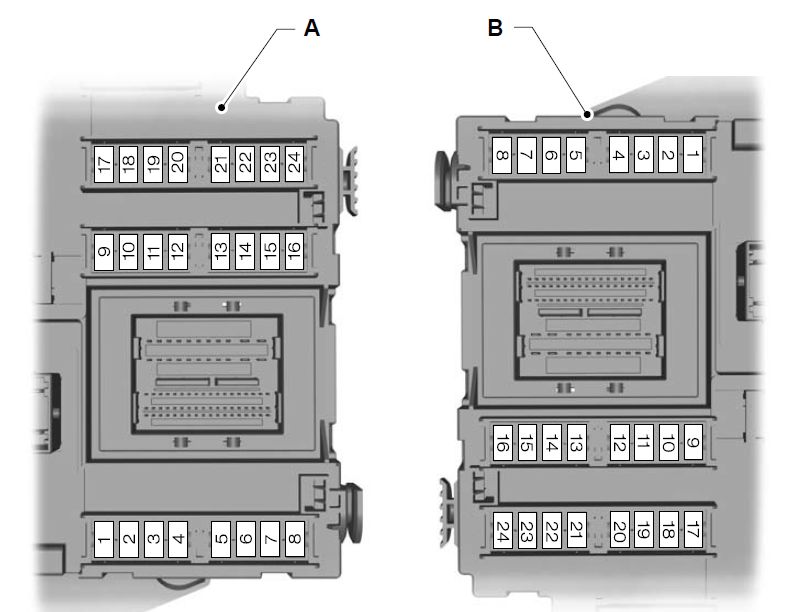

Ford Mondeo (01.02.2007-19.08.2007) – schema cutiei de siguranțe
Anul producției: 2007
Siguranță brichetă (priză de alimentare) în Ford Mondeo (01.02.2007-19.08.2007) este siguranța F7 în cutia de siguranțe din habitaclu.

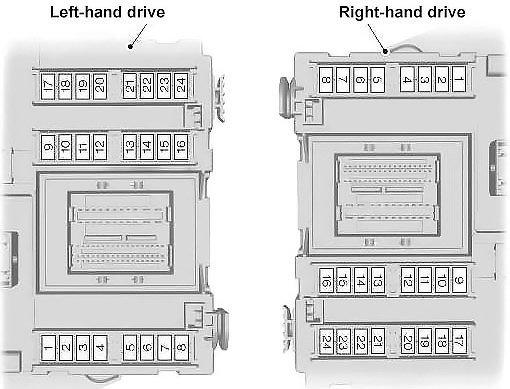

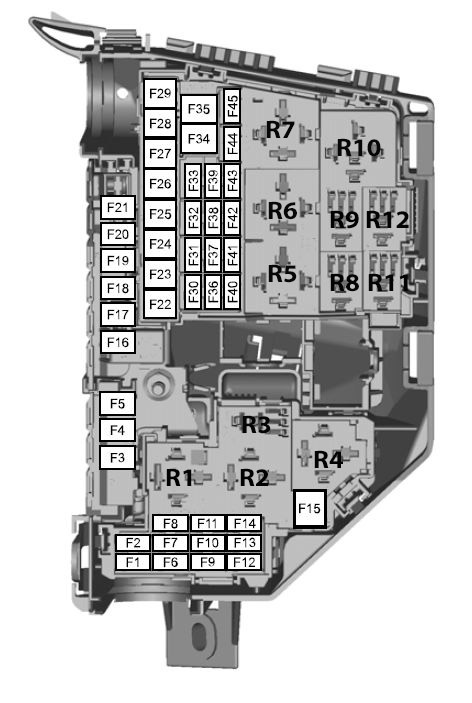

Cutia de siguranțe din habitaclu (cutie centrală de siguranțe).
Volan pe partea șoferului
B Volan pe partea pasagerului
| Nr | Amp [A] | Descriere |
| F1 | 7,5 | Modul volan |
| F2 | 5 | Grup propulsor |
| F3 | 10 | Lumini interioare |
| F4 | 5 | Imobilizator motor |
| F5 | 7,5 | Control adaptiv viteză de croazieră (ACC) |
| F6 | 5 | Senzor ploaie |
| F7 | 20 | Brichetă |
| F8 | 10 | Alimentare pentru deblocare capac combustibil |
| F9 | 15 | Ștergător parbriz față – spate |
| F10 | 15 | Ștergător parbriz față – față |
| F11 | 10 | Alimentare pentru deschidere portbagaj |
| F12 | 10 | Alimentare pentru încuietoare capac combustibil |
| F13 | 20 | Pompă combustibil |
| F13 | 7,5 | Pompă combustibil (2,2 l Duratorq-TDCi Norma V). |
| F14 | 5 | Receptor frecvență la distanță; Senzor de mișcare interior. |
| F15 | 5 | Cheie aprindere |
| F 16 | 5 | Semnal acustic de rezervă (sistem alarmă); OBD II (diagnostic computer bord). |
| F17 | 5 | Dispozitiv activare vibrații volan |
| F18 | 10 | Alimentare SRS (sistem airbag) |
| F19 | 7,5 | Sistem antiblocare roți (ABS); Senzor deviere direcțională (ESP); Frână electrică de parcare (EPB); Alimentare pedală accelerație. |
| F20 | 7,5 | Alimentare electronică; Siguranță electronică; Oglindă auto-întunecată; Avertizare părăsire bandă. |
| F21 | 5 | Alimentare radio |
| F22 | 5 | Comutator lumini frână |
| F23 | 20 | Trapă |
| F24 | 30 | Alimentare modul climatizare și coloana volanului. |

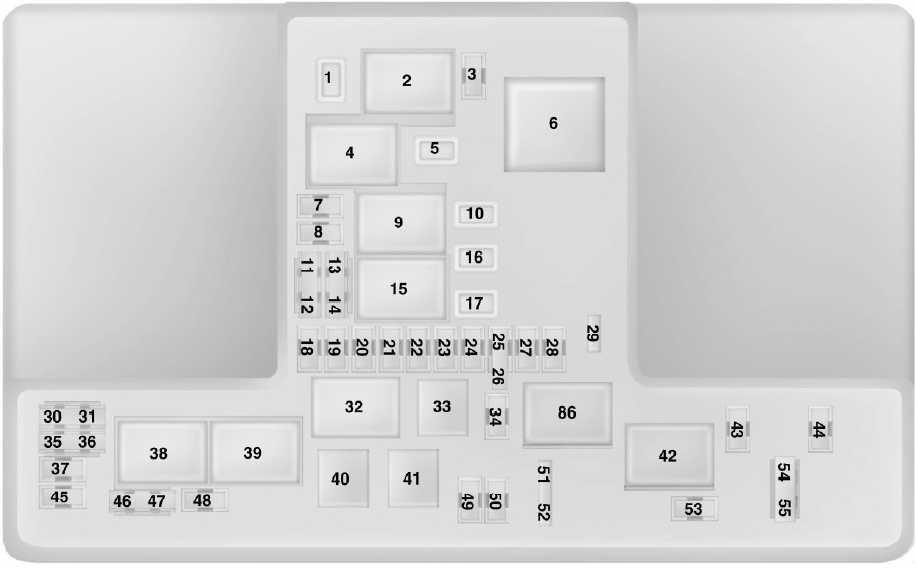

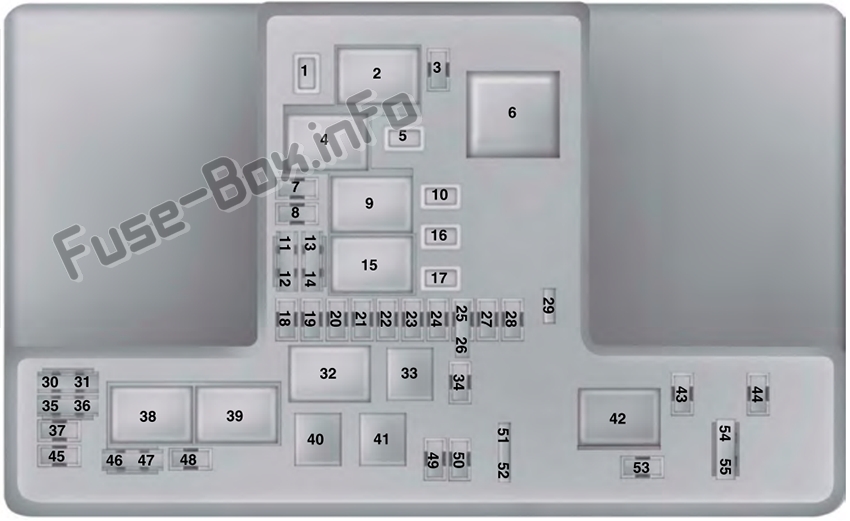

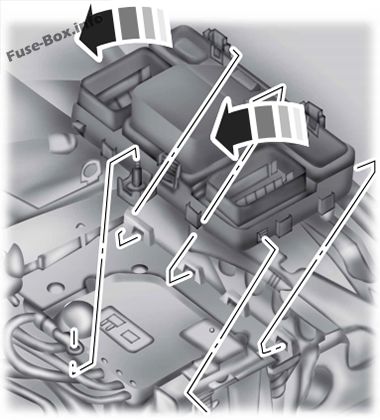

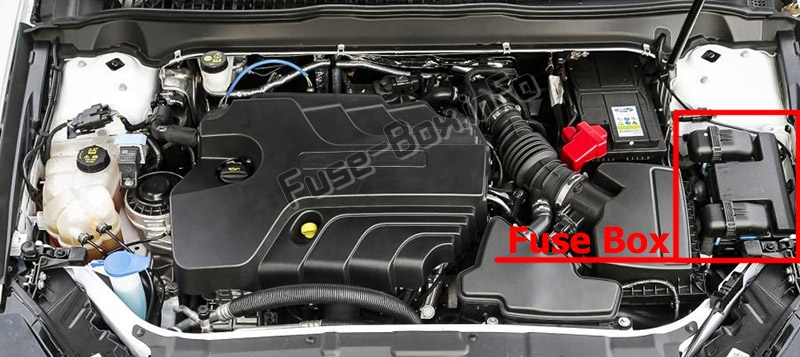

Cutia de siguranțe în compartiment motor.
| Nr | Amp [A] | Descriere |
| F1 | 10 | Modul control cutie automată (AWF21) |
| F1 | 15 | Modul control cutie automată (MPS6) |
| F2 | 5 | Monitorizare bujii incandescente (motoare Diesel) |
| F2 | 5 | Monitorizare bujii incandescente vaporizator (2,0 l Duratorq-TDCi Norma V și 2,2 l Duratorq-TDCi Norma V). |
| F3 | 70 | Ventilator răcire motor – ventilator dublu (2,3 l Duratec-HE și 2,2 l Duratorq-TDCi cutie automată). |
| 80 | Servodirecție electrohidraulică (EHPAS) (1,6 l Duratec-16V Ti-VCT Norma V, 1,6 l EcoBoost SCTi, 2,0 l EcoBoost SCTi, 1,6 l Duratorq-TDCi Norma V și 2,0 l Duratorq-TDCi Norma V) | |
| F4 | 60 | Bujii incandescente |
| F5 | 60 | Ventilator răcire motor (1,6 l Duratorq-TDCi, 2,0 l Duratorq-TDCi, 2,0 l Duratorq-TDCi Norma V, 2,2 l Duratorq-TDCi, manual, 1,6 l Duratec-16V Ti-VCT Norma V, 2,0 l Duratec-HE, 2,3 l Duratec-HE, 2,0 l EcoBoost SCTi) |
| F5 | 70 | Ventilator răcire motor – ventilator dublu (1,6 l EcoBoost SCTi) |
| F6 | 7,5 | Senzor HEGO (1,6 l Duratorq-TDCi) |
| F6 | 10 | Senzori HEGO 1; senzor CMS; senzor oxigen (control motor). |
| F6 | 20 | Bujie incandescență vaporizator (2,0 l Duratorq-TDCi Norma V, 2,2 l Duratorq-TDCi Norma V). |
| F7 | 5 | Releu bobine |
| F8 | 10 | Modul control sistem transmisie, dozator combustibil, Senzor MAF; Supapă control presiune în rail combustibil (control motor). |
| F8 | 20 | Modul control grup motor (2,0 l EcoBoost SCTi și 2,0 l Duratorq-TDCi Norma V). |
| F8 | 15 | Modul control grup motor (1,6 l EcoBoost SCTi, 1,6 l Duratorq-TDCi și 2,2 l Duratorq-TDCi Norma V) |
| F9 | 10 | Senzor MAF; Injectoare combustibil; Supapă admisie variabilă; Supapă evacuare variabilă; Bobine de aprindere (control motor) |
| F9 | 5 | Vaporizator pompă combustibil (2,0 l Duratorq-TDCi Norma V) |
| F9 | 7,5 | Senzor MAF; Supapă bypass EGR; Pompă combustibil vaporizator (2,2 l Duratorq-TDCi Norma V) (control motor). |
| F9 | 7,5 | Supapă evacuare; Senzor TMAF; Deschidere activă grilă; Supapă bypass; Bobină releu; Funcție auxiliară; Pompă apă (1,6 l EcoBoost SCTi). |
| F10 | 10 | Modul control motor (2,0 l Duratorq-TDCi, 1,6 l Duratec-16V Ti-VCT Norma V) |
| F10 | 7,5 | Funcție suplimentară, pompă apă (1,6 l EcoBoost SCTi). |
| F11 | 10 | Supapă PCV; Supapă VCV; Senzor apă în combustibil; Supapă evacuare acustică; Supapă control vortex; Supapă admisie variabilă; Supapă EGR; Supapă control ulei IVVT (control motor); Senzor T.MAF; Supapă distribuție variabilă evacuare; Deschidere activă grilă; Supapă ventilare rezervor; Supapă control turbo; Supapă evacuare (control motor). |
| F11 | 10 | Supapă control turbo; Senzor MAF; Deschidere activă grilă; Supapă EGR; Supapă VCV (1,6 l Duratorq-TDCi). |
| F11 | 5 | Senzor MAF; Senzor apă în combustibil; Deschidere activă grilă; Supapă dozare admisie (2,0 l Duratorq-TDCi Norma V). |
| F11 | 7,5 | Presiune rail combustibil; Dozator combustibil; Vaporizator pompă combustibil; Deschidere activă grilă (2,2 l Duratorq-TDCi Norma V). |
| F11 | 10 | Supapă control turbocompresor; Supapă distribuție admisie variabilă; Supapă distribuție evacuare variabilă; Supapă golire rezervor; Supapă bypass electrică (1,6 l EcoBoost SCTi). |
| F12 | 15 | Bobine de aprindere (1,6 l EcoBoost SCTi și 2,0 l EcoBoost SCTi). |
| F12 | 10 | Bobină pe conector; Supapă golire rezervor; Comutator presiune servodirecție (control motor) |
| F12 | 10 | Supapă EGR; Control variabil turbo (2,0 l Duratorq-TDCi) |
| F12 | 5 | Bobine releu (2,0 l Duratorq-TDCi Norma V, 2,2 l Duratorq-TDCi Norma V și 1,6 l Duratorq-TDCi). |
| F13 | 15 | Climatizare |
| F14 | 15 | Încălzitor filtru combustibil (2,0 l Duratorq-TDCi, 2,0 l Duratorq-TDCi Norma V și 1,6 l Duratorq-TDCi). |
| F14 | 10 | Senzor HEGO (2,2 l Duratorq-TDCi Norma V). |
| F15 | 40 | Releu demaror |
| F 16 | 80 | Încălzitor suplimentar combustibil (PTC) |
| F17 | 60 | Alimentare cutia de siguranțe centrală A |
| F18 | 60 | Alimentare cutia de siguranțe centrală B |
| F19 | 60 | Alimentare cutia de siguranțe spate C |
| F20 | 60 | Alimentare cutia de siguranțe spate D |
| F21 | 30 | VQM / altul de la VQM: cluster/audio/AC/FLR |
| F22 | 30 | Modul ștergător parbriz față |
| F23 | 30 | Geam spate încălzit |
| F24 | 30 | Spălător faruri |
| F25 | 30 | Supape ABS |
| F26 | 40 | Pompă ABS |
| F27 | 25 | Încălzitor combustibil |
| F28 | 40 | Ventilator încălzitor |
| F29 | – | Neutilizat |
| F30 | 5 | Alimentare ABS 30 |
| F31 | 15 | Claxon |
| F32 | 5 | Încălzitor combustibil – control de la distanță |
| F33 | 5 | Modul comutator lumină; Bobine cutia de siguranțe în compartiment motor, |
| F34 | 40 | Geam față încălzit (partea stângă) |
| F35 | 40 | Geam față încălzit (partea dreaptă) |
| F36 | 15 | Alimentare ștergător parbriz spate 15 |
| F37 | 7,5 | Duze încălzite spălător parbriz față/FLR + FSM KL15 |
| F38 | 10 | Alimentare PCM/TCM/EHPAS 15 |
| F39 | 15 | Sistem iluminare față adaptiv (AFS) |
| F40 | 5 | Modul nivelare faruri/AFS |
| F41 | 20 | Bord |
| F42 | 5 | Cluster IP |
| F43 | 15 | Modul audio / BVC / modul DAB |
| F44 | 5 | AC automat / AC manual |
| F45 | 5 | FLR (Start/Stop) |
| Releu | Descriere |
| R1 | Releu demaror |
| R2 | Releu PCM |
| R3 | Releu compresor climatizare |
| R4 | Releu bujii incandescente (motoare Diesel); Electrovalvă aer (1,6 Duratec-16V Ti-VCT) |
| R5 | Releu ventilator răcire |
| R6 | Geam față încălzit |
| R7 | 15 relee |
| R8 | Releu ștergător intermitent geam față |
| R9 | Releu claxon |
| R10 | Releu pompă spălător faruri |
| R11 | Releu aprindere/oprire ștergător geam față |
| R12 | Releu Auto Trans Startlock |
Cutia de siguranțe spate.
| Nr | Amp [A] | Descriere |
| FA1 | 25 | Modul ușă (față stânga) (ridicare/coborâre geam, închidere centralizată, oglindă rabatabilă electric, oglindă încălzită) |
| FA2 | 25 | Modul ușă (față dreapta) (ridicare/coborâre geam, închidere centralizată, oglindă rabatabilă electric, oglindă încălzită) |
| FA3 | 25 | Modul ușă (spate stânga) (ridicare/coborâre geam) |
| FA4 | 25 | Modul ușă (spate dreapta) (sus/jos geam) |
| FA5 | 10 | Bloc spate (fără module uși spate) |
| FA6 | 15 | Priză de alimentare suplimentară |
| FA7 | 5 | Releu bobine |
| FA8 | 20 | Modul vehicul fără cheie |
| FA9 | 5 | Releu bobine VQM (Start/Stop) |
| FA10 | – | Neutilizat |
| FA11 | 20 | Accesorii, modul remorcă |
| FA12 | 30 | Scaun electric șofer |
| FB1 | – | Neutilizat |
| FB2 | 15 | Modul suspensie |
| FB3 | 15 | Scaun încălzit șofer |
| FB4 | 15 | Scaun încălzit pasager față |
| FB5 | 15 | Scaun spate stânga încălzit |
| FB6 | – | Nu este utilizat |
| FB7 | 15 | Scaun spate dreapta încălzit |
| FB8 | 5 | Asistență parcare, BLIS |
| FB9 | 30 | Scaun electric pasager față |
| FB10 | 10 | Semnal acustic antifurt |
| FB11 | – | Nu este utilizat |
| FB12 | – | Nu este utilizat |
| FC1 | – | Nu este utilizat |
| FC2 | – | Nu este utilizat |
| FC3 | – | Nu este utilizat |
| FC4 | – | Nu este utilizat |
| FC5 | 20 | Vehicul fără cheie |
| FC6 | – | Nu este utilizat |
| FC7 | 5 | Modul funcție memorie scaun |
| FC8 | 7,5 | Sistem divertisment pentru scaune spate/cutii CD |
| FC9 | 20 | Amplificator audio |
| FC10 | 10 | Sistem audio Sony |
| FC11 | – | Nu este utilizat |
| FC12 | – | Nu este utilizat |
Ford Mondeo (20.08.2007 – 03.02.2008) – schema cutiei de siguranțe
Anul producției: 2007, 2008.
Siguranță brichetă (priză de alimentare) în Ford Fiesta (2008-07-21-2009-01-04) este siguranța F7 în bloc siguranțe în habitaclu.
Bloc siguranțe în habitaclu (bloc siguranțe central).
Volan pe partea șoferului
B Volan pe partea pasagerului
| Nr | Amp [A] | Descriere |
| F1 | 7,5 | Modul volan |
| F2 | 5 | Grup |
| F3 | 10 | Lumini interioare |
| F4 | 5 | Imobilizator motor |
| F5 | 7,5 | Control adaptiv viteză (ACC) |
| F6 | 5 | Senzor ploaie |
| F7 | 20 | Brichetă |
| F8 | 10 | Alimentare pentru deblocare capac combustibil |
| F9 | 15 | Ștergător parbriz față – spate |
| F10 | 15 | Ștergător parbriz față – față |
| F11 | 10 | Alimentare pentru deblocare portbagaj |
| F12 | 10 | Alimentare pentru încuietoare capac combustibil |
| F13 | 20 | Pompă combustibil |
| F13 | 7,5 | Pompă combustibil (2,2 l Duratorq-TDCi Norma V) |
| F14 | 5 | Receptor frecvență la distanță; Senzor mișcare interior |
| F15 | 5 | Cheie aprindere |
| F16 | 5 | Semnalizator acustic de rezervă (sistem alarmă); OBD II (diagnostic computer bord). |
| F17 | 5 | Dispozitiv pornire vibrații volan |
| F18 | 10 | Alimentare SRS (sistem airbag) |
| F19 | 7,5 | Sistem antiblocare roți (ABS); Senzor unghi direcție (ESP); Frână electrică de parcare (EPB); Alimentare pedală accelerație. |
| F20 | 7,5 | Alimentare electronică; Siguranță electronică; Oglindă auto-întunecată; Avertizare părăsire bandă. |
| F21 | 5 | Alimentare radio |
| F22 | 5 | Comutator lumini frână |
| F23 | 20 | Trapă |
| F24 | 30 | Alimentare modul climatizare și coloana direcție. |

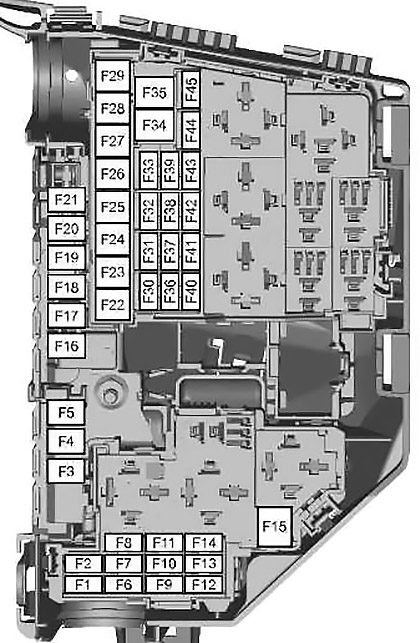

Bloc siguranțe în compartiment motor.
| Nr | Amp [A] | Descriere |
| F1 | 10 | Modul control cutie automată (AWF21) |
| F1 | 15 | Modul control cutie automată (MPS6) |
| F2 | 5 | Monitorizare bujii incandescente (motoare Diesel) |
| F2 | 5 | Monitorizare bujii incandescente vaporizator (2,0 l Duratorq-TDCi Norma V și 2,2 l Duratorq-TDCi Norma V). |
| F3 | 70 | Ventilator răcire motor – ventilator dublu (2,3 l Duratec-HE și 2,2 l Duratorq-TDCi automat) |
| 80 | Servodirecție electrohidraulică (EHPAS) (1,6 l Duratec-16V Ti-VCT Norma V, 1,6 l EcoBoost SCTi, 2,0 l EcoBoost SCTi, 1,6 l Duratorq-TDCi Norma V și 2,0 l Duratorq-TDCi Norma V). | |
| F4 | 60 | Bujii incandescente |
| F5 | 60 | Ventilator răcire motor (1,6 l Duratorq-TDCi, 2,0 l Duratorq-TDCi, 2,0 l Duratorq-TDCi Norma V, 2,2 l Duratorq -TDCi, manual, 1,6 l Duratec-16V Ti-VCT Norma V, 2,0 l Duratec-HE, 2,3 l Duratec-HE, 2,0 l EcoBoost SCTi) |
| F5 | 70 | Ventilator răcire motor – ventilator dublu (1,6 l EcoBoost SCTi) |
| F6 | 7,5 | Senzor HEGO (1,6 l Duratorq-TDCi) |
| F6 | 10 | Senzori HEGO 1; Senzor CMS; Senzor oxigen (control motor). |
| F6 | 20 | Bujie vaporizator (2,0 l Duratorq-TDCi Norma V, 2,2 l Duratorq-TDCi Norma V) |
| F7 | 5 | Releu bobine |
| F8 | 10 | Modul control sistem transmisie; Dozator combustibil; Senzor MAF; Supapă control presiune în rail combustibil (control motor). |
| F8 | 20 | Modul control grup propulsor (2,0 l EcoBoost SCTi și 2,0 l Duratorq-TDCi Norma V) |
| F8 | 15 | Modul control grup propulsor (1,6 l EcoBoost SCTi, 1,6 l Duratorq-TDCi și 2,2 l Duratorq-TDCi Norma V). |
| F9 | 10 | Senzor MAF; Injector combustibil; Supapă admisie variabilă; Supapă evacuare variabilă; Bobine de aprindere (control motor) |
| F9 | 5 | Vaporizator pompă combustibil (2,0 l Duratorq-TDCi Norma V) |
| F9 | 7,5 | Senzor MAF; Supapă bypass EGR; Pompă combustibil vaporizator (2,2 l Duratorq-TDCi Norma V) (control motor). |
| F9 | 7,5 | Supapă evacuare; Senzor TMAF; Deschidere activă grilă; Supapă bypass; Bobină releu; Funcție auxiliară; Pompă apă (1,6 l EcoBoost SCTi). |
| F10 | 10 | Modul control motor (2,0 l Duratorq-TDCi, 1,6 l Duratec-16V Ti-VCT Norma V) |
| F10 | 7,5 | Funcție suplimentară, pompă apă (1,6 l EcoBoost SCTi). |
| F11 | 10 | Supapă PCV; Supapă VCV; Senzor apă în combustibil; Supapă evacuare acustică; Supapă control vortex; Supapă admisie variabilă; Supapă EGR; Supapă control ulei IVVT (control motor); Senzor T.MAF; Supapă distribuție variabilă evacuare; Deschidere activă grilă; Supapă ventilare rezervor; Supapă control turbo; Supapă evacuare (control motor). |
| F11 | 10 | Supapă control turbo; Senzor MAF; Deschidere activă grilă; Supapă EGR; Supapă VCV (1,6 l Duratorq-TDCi). |
| F11 | 5 | Senzor MAF; Senzor apă în combustibil; Deschidere activă grilă; Supapă dozare admisie (2,0 l Duratorq-TDCi Norma V). |
| F11 | 7,5 | Presiune rail combustibil; Dozator combustibil; Vaporizator pompă combustibil; Deschidere activă grilă (2,2 l Duratorq-TDCi Norma V). |
| F11 | 10 | Supapă control turbocompresor; Supapă distribuție variabilă admisie; Supapă distribuție variabilă evacuare; Supapă golire rezervor; Supapă bypass electrică (1,6 l EcoBoost SCTi). |
| F12 | 15 | Bobine de aprindere (1,6 l EcoBoost SCTi și 2,0 l EcoBoost SCTi) |
| F12 | 10 | Bobină pe conector; Supapă golire rezervor; Comutator presiune servodirecție (control motor). |
| F12 | 10 | Supapă EGR; Control variabil turbo (2,0 l Duratorq-TDCi). |
| F12 | 5 | Bobine releu (2,0 l Duratorq-TDCi Norma V, 2,2 l Duratorq-TDCi Norma V și 1,6 l Duratorq-TDCi). |
| F13 | 15 | Climatizare |
| F14 | 15 | Încălzitor filtru ulei motorină (2,0 l Duratorq-TDCi, 2,0 l Duratorq-TDCi Norma V și 1,6 l Duratorq-TDCi) |
| F14 | 10 | Senzor HEGO (2,2 l Duratorq-TDCi Norma V) |
| F15 | 40 | Releu demaror |
| F 16 | 80 | Încălzitor suplimentar ulei motorină (PTC) |
| F17 | 60 | Alimentare bloc siguranțe central A |
| F18 | 60 | Alimentare bloc siguranțe central B |
| F19 | 60 | Alimentare bloc siguranțe spate C |
| F20 | 60 | Alimentare bloc siguranțe spate D |
| F21 | 30 | VQM / diferit de VQM: bord / audio / climatizare / FLR |
| F22 | 30 | Modul ștergător parbriz față |
| F23 | 30 | Geam spate încălzit |
| F24 | 30 | Spălător faruri |
| F25 | 30 | Electrovalve ABS |
| F26 | 40 | Pompă ABS |
| F27 | 25 | Încălzitor combustibil |
| F28 | 40 | Ventilator încălzitor |
| F29 | – | Neutilizat |
| F30 | 5 | Alimentare ABS 30 |
| F31 | 15 | Claxon |
| F32 | 5 | Încălzitor combustibil; Control de la distanță. |
| F33 | 5 | Modul comutator lumină; Bobine bloc siguranțe în compartiment motor. |
| F34 | 40 | Geam față încălzit (partea stângă) |
| F35 | 40 | Geam față încălzit (partea dreaptă) |
| F36 | 15 | Alimentare ștergător parbriz spate 15 |
| F37 | 7,5 | Duze încălzite spălător parbriz față / FLR + FSM KL15. |
| F38 | 10 | Alimentare PCM / TCM / EHPAS 15 |
| F39 | 15 | Sistem iluminare față adaptiv (AFS) |
| F40 | 5 | Modul nivelare faruri / AFS |
| F41 | 20 | Bord |
| F42 | 5 | IP bord |
| F43 | 15 | Modul audio / BVC / modul DAB |
| F44 | 5 | Climatizare automată / climatizare manuală |
| F45 | 5 | FLR (Start Stop) |
| Nr | Descriere |
| R1 | Releu demaror |
| R2 | Releu PCM |
| R3 | Releu ambreiaj climatizare |
| R4 | Releu bujii incandescente (motoare Diesel); Electrovalvă aer (1,6 Duratec-16V Ti-VCT). |
| R5 | Releu ventilator răcire |
| R6 | Geam față încălzit |
| R7 | 15 relee |
| R8 | Releu funcționare intermitentă ștergător față. |
| R9 | Releu claxon |
| R10 | Releu pompă spălător faruri |
| R11 | Releu aprindere/oprire ștergător față. |
| R12 | Releu Auto Trans Startlock |

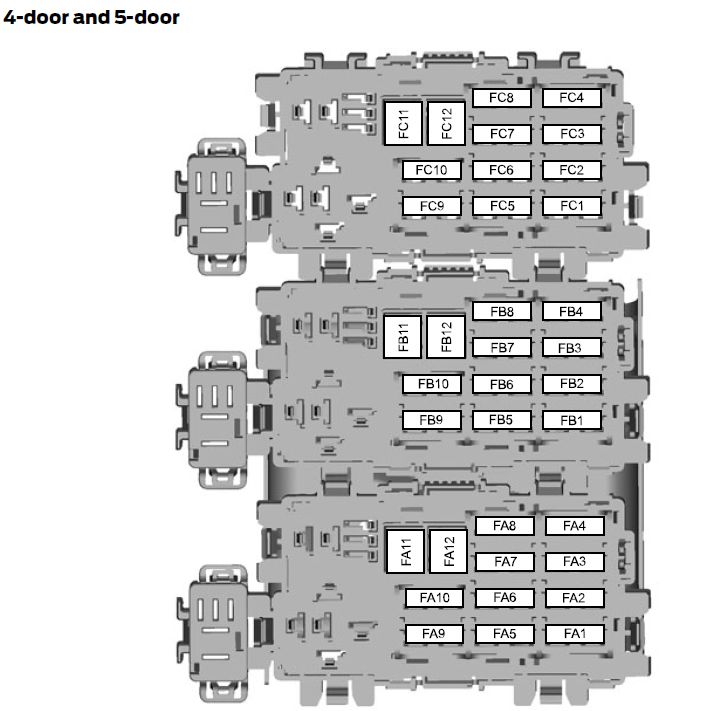

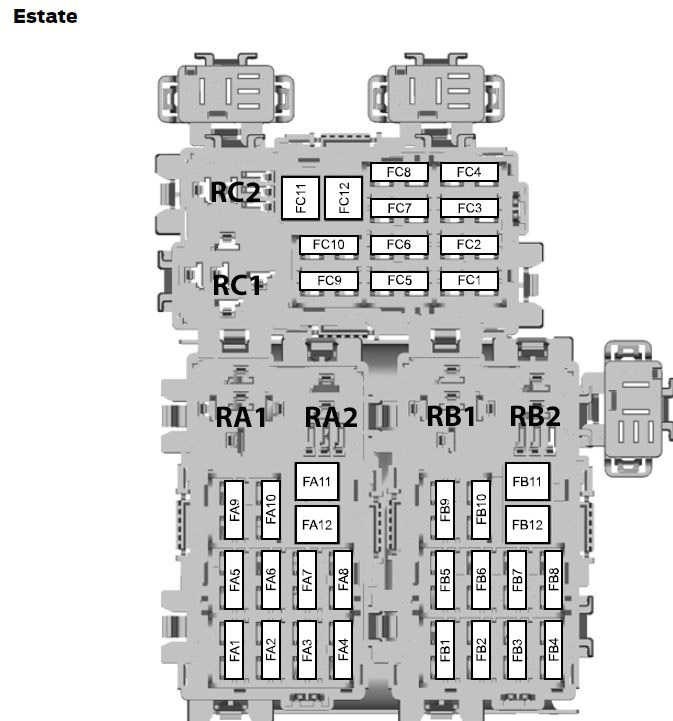

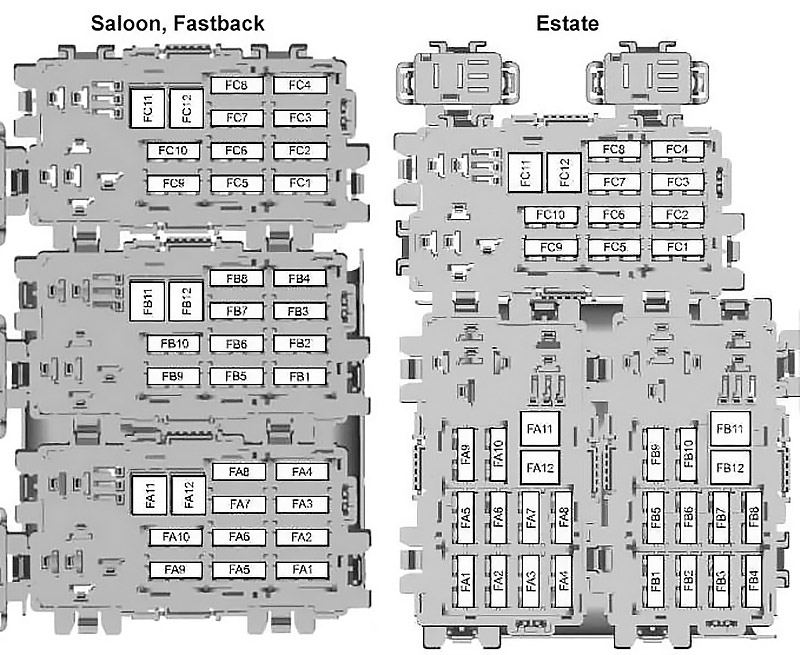

Bloc siguranțe spate.
| Nr | Amp [A] | Descriere |
| FA1 | 25 | Modul ușă (stânga față) (ridicare/coborâre geam, închidere centralizată, oglindă rabatabilă electric, oglindă încălzită) |
| FA2 | 25 | Modul ușă (dreapta față) (ridicare/coborâre geam, închidere centralizată, oglindă rabatabilă electric, oglindă încălzită). |
| FA3 | 25 | Modul ușă (stânga spate) (ridicare/coborâre geam) |
| FA4 | 25 | Modul ușă (dreapta spate) (sus/jos geam) |
| FA5 | 10 | Bloc spate (fără module uși spate) |
| FA6 | 15 | Prezent alimentare suplimentară |
| FA7 | 5 | Releu bobine |
| FA8 | 20 | Modul vehicul fără cheie |
| FA9 | 5 | Releu bobine VQM (Start Stop) |
| FA10 | – | Neutilizat |
| FA11 | 20 | Accesorii, modul remorcă |
| FA12 | 30 | Scaun electric partea șoferului |
| FB1 | – | Neutilizat |
| FB2 | 15 | Modul suspensie |
| FB3 | 15 | Scaun încălzit partea șoferului |
| FB4 | 15 | Scaun încălzit partea pasagerului față |
| FB5 | 15 | Scaun încălzit spate stânga |
| FB6 | – | Neutilizat |
| FB7 | 15 | Scaun încălzit spate dreapta |
| FB8 | 5 | Asistență parcare, BLIS |
| FB9 | 30 | Scaun electric pasager față |
| FB10 | 10 | Semnalizator acustic antifurt |
| FB11 | – | Neutilizat |
| FB12 | – | Neutilizat |
| FC1 | – | Neutilizat |
| FC2 | – | Neutilizat |
| FC3 | – | Neutilizat |
| FC4 | – | Neutilizat |
| FC5 | 20 | Vehicul fără cheie |
| FC6 | – | Neutilizat |
| FC7 | 5 | Modul funcție memorie scaun |
| FC8 | 7,5 | Sistem divertisment pentru scaune spate/schimbătoare CD. |
| FC9 | 20 | Amplificator audio |
| FC10 | 10 | Sistem audio Sony |
| FC11 | – | Neutilizat |
| FC12 | – | Neutilizat |
Schema cutiei de siguranțe și a releelor – Ford Mondeo
Se referă la vehiculele produse în anii:
2010, 2011, 2012, 2013, 2014.
Siguranța pentru brichetă (prize de alimentare) în Ford Mondeo este siguranța F7 (brichetă) în panoul cutiei de siguranțe de pe bord și siguranța FA6 (priză de alimentare auxiliară) în panoul cutiei de siguranțe spate.

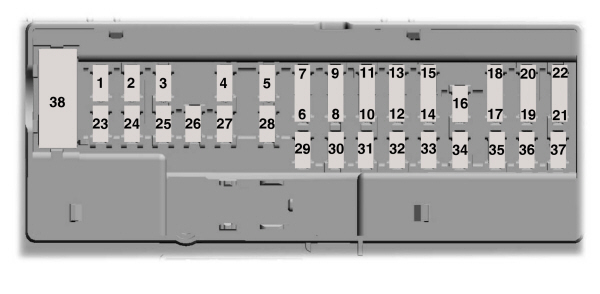

Panou cutie de siguranțe în habitaclu
Se află sub sertarul pentru obiecte.
| Număr | Ampere [A] | Descriere |
|---|---|---|
| Număr | Ampere [A] | Descriere |
| F1 | 7,5 | Modul volan |
| F2 | 5 | Tablou de bord instrumente |
| F3 | 10 | Lumini interioare |
| F4 | 5 | Imobilizator motor |
| F5 | 7,5 | Control de croazieră adaptiv (ACC) |
| F6 | 5 | Senzor ploaie |
| F7 | 15 | Brichetă |
| F8 | 10 | Alimentare deblocare capac rezervor |
| F9 | 15 | Spălător lunetă față – spate |
| F10 | 15 | Spălător lunetă față – față |
| F11 | 10 | Alimentare deblocare portbagaj |
| Număr | Ampere [A] | Descriere |
|---|---|---|
| F12 | 10 | Alimentare bloc capac rezervor |
| F13 | 20 | Pompă combustibil |
| F14 | 5 | Receptor telecomandă frecvență, senzor mișcare interior |
| F15 | 5 | Aprindere |
| F 16 | 5 | Semnalizator de urgență (sistem alarmă), OBD II (diagnostic computer bord) |
| F17 | 5 | Actuator vibrație volan |
| F18 | 10 | Alimentare SRS (sistem airbag) |
| F19 | 7,5 | Sistem antiblocare roți (ABS), senzor înclinare (ESP), frână electrică de parcare (EPB), alimentare pedală accelerație |
| F20 | 7,5 | Alimentare electronică, siguranță electronică, oglindă auto-întunecată, avertizare părăsire bandă |
| F21 | 15 | Sistem audio (inclus control vocal) |
| F22 | 5 | Comutator lumini frână |
| F23 | 20 | Trapă |
| F24 | 5 | Coloană direcție, modul climatizare |
Panou cutia de siguranțe în compartiment motor
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| F1 | 10 | Modul control cutie (AWF21) |
| F1 | 15 | Modul control cutie (MPS6) |
| F2 | 5 | Monitorizare bujii incandescente (motoare diesel) |
| F2 | 5 | Monitorizare bujii incandescente evaporator (2,0 l Duratorq-TDCi Stage V) |
| F3 | 70 | Ventilator răcire motor – ventilator dublu (2,3 l Duratec-FIE) |
| F3 | 80 | Servodirecție electrică hidraulică (EHPAS) (2,0 l Duratorq-TDCi) |
| F4 | 60 | Bujii incandescente |
| F5 | 60 | Ventilator răcire motor |
| F6 | 10 | Senzori HEGO 1 (gestionare motor), faze variabile distribuție (gestionare motor), senzor CMS, senzor oxigen |
| F6 | 20 | Bujie bujie incandescente evaporator |
| F7 | 5 | Bobine releu |
| F8 | 10 | Modul control sistem transmisie |
| F8 | 20 | Modul control sistem transmisie (2,0 l Duratorq-TDCi Stage V) |
| F9 | 10 | Senzor MAF, supapă control swirl, injectoare combustibil, încălzitor CCV PTC, supapă admisie variabilă, supapă evacuare variabilă (gestionare motor) |
| F9 | 5 | Evaporator pompă combustibil (2,0 l Duratorq-TDCi Stage V) |
| F10 | 10 | Modul control motor |
| F11 | 10 | Supapă PCV, supapă VCV, senzor apă în combustibil, supapă Sonic Purge, supapă control swirl, supapă intrare variabilă, supapă EGR, supapă control ulei IWT (gestionare motor) |
| F11 | 5 | Senzor MAF, senzor apă în combustibil (2,0 l Duratorq-TDCi Stage V), obturator activ grilă |
| F12 | 10 | Supapă EGR, supapă variabilă control turbocompresor, bobină pe capac; Supapă curățare coș, întrerupător presiune servodirecție (gestionare motor) |
| F12 | 5 | Bobine releu (2,0 l Duratorq-TDCi Stage V) |
| F13 | 15 | Releu aer condiționat |
| F14 | 15 | Încălzitor filtru combustibil (2,0 l Duratorq-TDCi Stage V) |
| F14 | 20 | Pompă gol frână |
| F14 | 10 | Senzori HEGO (2,2L Duratorq-TDCi Stage V) |
| F15 | 40 | Releu demaror |
| F 16 | 80 | Încălzitor suplimentar pentru motorină (PTC) |
| F17 | 60 | Alimentare centrală panou bloc siguranțe A |
| Număr | Ampere [A] | Descriere |
|---|---|---|
| F18 | 60 | Alimentare centrală panou cutia de siguranțe B |
| F19 | 60 | Alimentare panou cutia de siguranțe spate C |
| F20 | 60 | Alimentare panou cutia de siguranțe spate D |
| F21 | – | Nu este utilizat |
| F22 | 30 | Modul ștergător parbriz față |
| F23 | 30 | Geam spate încălzit |
| F24 | 30 | Spălător faruri |
| F25 | 30 | Electrovalve ABS |
| F26 | 40 | Pompă ABS |
| F27 | 30 | Încălzitor combustibil |
| F28 | 40 | Ventilator încălzitor |
| F29 | – | Nu este utilizat |
| F30 | – | Nu este utilizat |
| F31 | 15 | Claxon |
| F32 | 5 | Încălzitor combustibil – telecomandă |
| F33 | 5 | Modul întrerupător lumină, bobine panou cutia de siguranțe în compartiment motor |
| F34 | 40 | Geam față încălzit (partea stângă) |
| F35 | 40 | Geam față încălzit (partea dreaptă) |
| F36 | 5 | ABS |
| F37 | 10 | Duze încălzite spălător parbriz față |
| F38 | 5 | Control adaptiv viteză (ACC) |
| F39 | 15 | Sistem iluminare adaptivă față (AFS) |
| F40 | – | Nu este utilizat |
| F41 | 20 | Panou instrumente |
| F42 | 10 | Modul control motor, modul control cutie, servodirecție electric hidraulică (EHPAS) alimentare 15. |
| F43 | 5 | Reglare poziție faruri, sistem iluminare adaptivă față (AFS) |
| F44 | – | Nu este utilizat |
| F45 | 15 | Ștergător lunetă spate |
Panou cutie de siguranțe în portbagaj
Poziția panoului cutiei de siguranțe
5 uși: Îndepărtați capacul din partea stângă a portbagajului.
Break: Deblocați clemele și îndepărtați capacul din partea stângă a portbagajului.
| Număr | Ampere [A] | Descriere |
|---|---|---|
| Număr | Ampere [A] | Descriere |
| FA1 | 25 | Modul ușă (stânga față) (geam sus/jos, închidere centralizată, oglindă electrică rabatabilă, oglindă încălzită) |
| FA2 | 25 | Modul ușă (dreapta față) (geam sus/jos, închidere centralizată, oglindă electrică rabatabilă, oglindă încălzită) |
| FA3 | 25 | Modul ușă (stânga spate) (geam sus/jos) |
| FA4 | 25 | Modul ușă (dreapta spate) (geam sus/jos) |
| FA5 | 10 | Închidere spate (fără module uși spate) |
| FA6 | 15 | Priză de alimentare auxiliară |
| FA7 | 5 | Bobine releu |
| FA8 | 20 | Modul vehicul fără cheie |
| FA9 | – | Neutilizat |
| FA10 | 30 | Scaun electric șofer |
| FA11 | 20 | Accesorii, modul remorcă |
| FA12 | – | Neutilizat |
| FB1 | 5 | Modul asistență parcare, sistem informativ unghi mort (BUS) |
| FB2 | 15 | Modul suspensie |
| FB3 | 15 | Scaun șofer încălzit |
| FB4 | 15 | Scaun pasager față încălzit |
| FB5 | 15 | Scaun spate stânga încălzit |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| FB6 | – | Neutilizat |
| FB7 | 15 | Scaun spate drept încălzit |
| FB8 | – | Neutilizat |
| FB9 | 30 | Scaun pasager față electric |
| FB10 | 10 | Semnalizator antifurt |
| FB11 | – | Neutilizat |
| FB12 | – | Neutilizat |
| FC1 | – | Neutilizat |
| FC2 | – | Neutilizat |
| FC3 | – | Neutilizat |
| FC4 | – | Neutilizat |
| FC5 | 7,5 | Schimbător cartuș CD, sistem de divertisment pentru scaunele spate |
| FC6 | – | Neutilizat |
| FC7 | 5 | Modul funcțional memorie scaun |
| FC8 | 20 | Acces fără cheie |
| FC9 | 20 | Amplificator audio |
| FC10 | 10 | Sistem audio Sony |
| FC11 | – | Neutilizat |
| FC12 | – | Neutilizat |
Schema cutiei de siguranțe și relee – Ford Mondeo
Se referă la vehiculele produse în anii:
2015, 2016, 2017, 2018, 2019.
Pentru Brichetă (prize de alimentare) în Ford Mondeo răspund siguranțele nr. 10 (punct de alimentare suplimentar pentru șofer față), nr. 16 (punct de alimentare suplimentar pentru consola) și nr. 17 (punct de alimentare suplimentar în portbagaj (doar break)) în siguranța din cutia de siguranțe din compartiment motor.

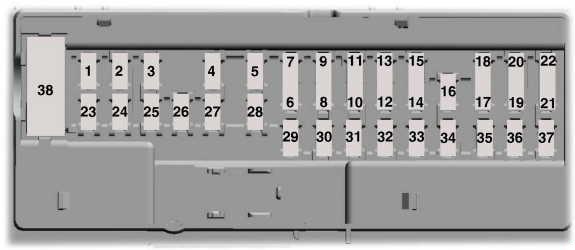

Panou siguranțe în compartiment pasageri
Se află în spatele panoului decorativ pe partea stângă a coloanei volanului.
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| 1 | 10 A | Lumină ambientală. Lampă în torpedou. Lampă în pragurile ușilor. Lampă plafonieră. Iluminare portbagaj. |
| 2 | 7,5 A | Memorie scaun. Suport pentru partea inferioară a spătarului scaunului partea șoferului. Cortină parasolar electric panoramică (doar 5 uși). |
| 3 | 20A | Deblocare ușă partea șoferului. Deblocare capac combustibil. |
| 4 | 5A | Neutilizat (de rezervă). |
| 5 | 20A | Neutilizat (de rezervă). |
| 6 | 10 A | Neutilizat (de rezervă). |
| 7 | 10 A | Neutilizat (de rezervă). |
| 8 | 10 A | Alarmă antifurt. |
| 9 | 10 A | Neutilizat (de rezervă). |
| 10 | 5A | Modul geam încărcare. |
| 11 | 5A | Modul de siguranță conectat. |
| 12 | 7,5 A | Modul integrare control față (control climatizare și radio). |
| 13 | 7,5 A | Coloană volan. Bord. Conector magistrală date. |
| 14 | 10 A | Neutilizat (de rezervă). |
| 15 | 10 A | Gateway magistrală date. |
| 16 | 15A | Protecție copii. Deblocare geam portbagaj. |
| 17 | 5A | Semnal acustic cu baterie de rezervă. |
| 18 | 5A | Aprindere. Comutator aprindere cu buton. |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 19 | 7,5 A | Indicator dezactivare sistem airbag partea pasagerului. |
| 20 | 7,5 A | Modul control Faruri. |
| 21 | 5A | Termometru compartiment pasageri. Senzor umiditate. |
| 22 | 5A | Neutilizat (de rezervă). |
| 23 | 10 A | Putere accesoriu întârziată. |
| 24 | 20A | Bloc deblocare. |
| 25 | 30A | Geam ușă partea șoferului. Oglindă retrovizoare exterioară partea șoferului. |
| 26 | 30A | Geam ușă față partea pasagerului. Oglindă retrovizoare exterioară față partea pasagerului. |
| 27 | 30A | Trapă. |
| 28 | 20A | Amplificator audio. |
| 29 | 30A | Geam ușă spate partea șoferului. |
| 30 | 30A | Geam ușă spate partea pasagerului. |
| 31 | 15 A | Neutilizat (de rezervă). |
| 32 | 10 A | Modul sistem poziționare globală. Control vocal (SYNC). Afișaj informativ și de divertisment. Receptor frecvențe radio. |
| 33 | 20A | Radio. |
| 34 | 30A | Șină pornire/aprindere (siguranță #19.20.21.22,35,36.37, întrerupător automat). |
| 35 | 5A | Modul control limitări. |
| 36 | 15 A | Oglindă retrovizoare interioară auto-întunecată. Modul scaun încălzit spate. Modul CCD. Sistem menținere bandă. Faruri automate. |
| 37 | 15 A | Modul tracțiune integrală. Volan încălzit. |
| 38 | 30A | Neutilizat (de rezervă). |

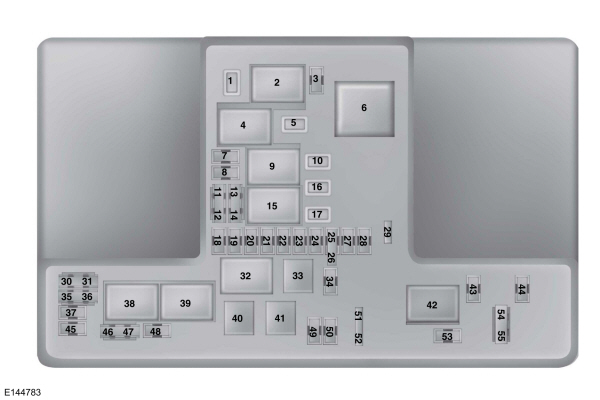

Cutia de siguranțe în compartiment motor
Cutia de distribuție a puterii se află în compartiment motor.
| Număr | Ampere [A] | Descriere |
|---|---|---|
| Număr | Ampere [A] | Descriere |
| 1 | 25A | Motor ștergător față dreapta. |
| 2 | — | Releu demaror. |
| 3 | 15 A | Ștergătoare parbriz automate (senzor ploaie). Ștergător spate. |
| 4 | — | Releu motor ventilator. |
| 5 | 20A | Spate punct de alimentare auxiliar consolă. |
| 6 | — | Releu auxiliar încălzitor. |
| 7 | 20 A | Modul control sistem tracțiune. |
| 8 | 20A | Modul control sistem tracțiune. |
| 9 | — | Releu modul control sistem tracțiune. |
| 10 | 20A | Punct de alimentare auxiliar față pentru șofer. |
| 11 | 15 A | Modul control sistem tracțiune. |
| 12 | 15 A | Modul control sistem tracțiune. |
| 13 | 10 A | Modul control sistem tracțiune. |
| 14 | 10 A | Modul control sistem tracțiune. |
| 15 | — | Releu pornire. |
| 16 | 20A | Punct de alimentare auxiliar consolă. |
| 17 | 20A | Punct de alimentare suplimentar în portbagaj (doar station wagon). |
| 18 | 10 A | Modul control sistem tracțiune. |
| 19 | 10 A | Servodirecție. |
| 20 | 10 A | Faruri. Comutator faruri. |
| 21 | 15 A | Modul control cutie. Pompă ulei cutie. |
| 22 | 10 A | Climatizare. |
| 23 | 15 A | Monitor unghi mort. Cameră spate. Tempomat adaptiv. Indicator avertizare coliziune. Modul calitate tensiune. Senzor calitate aer. |
| 24 | 10 A | Neutilizat (de rezervă). |
| 25 | 10 A | Sistem antiblocare roți (ABS). |
| 26 | 10 A | Modul control sistem tracțiune. |
| 27 | — | Neutilizat. |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 28 | 10 A | Pompă spalator parbriz spate. |
| 29 | — | Neutilizat. |
| 30 | — | Neutilizat. |
| 31 | — | Neutilizat. |
| 32 | — | Releu ventilator răcire. |
| 33 | — | Releu climatizare. |
| 34 | 15 A | Bloc electric coloana volan. |
| 35 | — | Neutilizat. |
| 36 | — | Neutilizat. |
| 37 | — | Neutilizat. |
| 38 | — | Releu ventilator răcire. |
| 39 | — | Releu ventilator răcire. |
| 40 | — | Neutilizat. |
| 41 | — | Releu claxon. |
| 42 | — | Releu pompă combustibil. |
| 43 | — | Neutilizat. |
| 44 | 5A | Duza spalator încălzită. |
| 45 | — | Neutilizat. |
| 46 | 10 A | Alternator. |
| 47 | 10 A | Comutator frână. |
| 48 | 20A | Claxon. |
| 49 | 5A | Monitor flux aer masiv. |
| 49 | 20A | Element încălzire combustibil-Diesel. |
| 50 | 10 A | Ventilator răcire grup transmisie. |
| 51 | — | Neutilizat. |
| 52 | — | Neutilizat. |
| 53 | 10 A | Scaune electrice. |
| 54 | 5A | Control de la distanță încălzitor combustibil. |
| 55 | 5A | Neutilizat (de rezervă). |

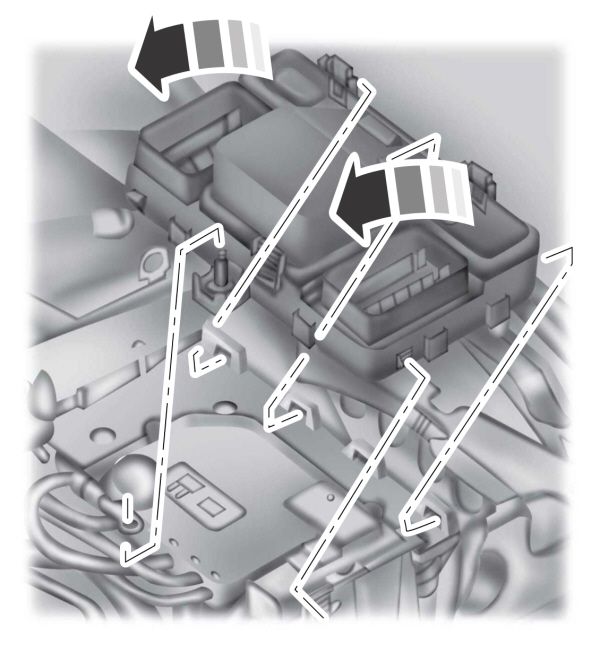

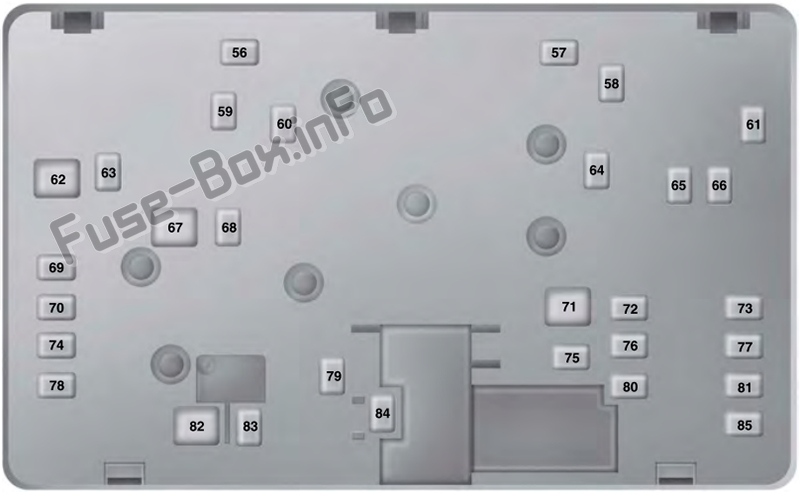

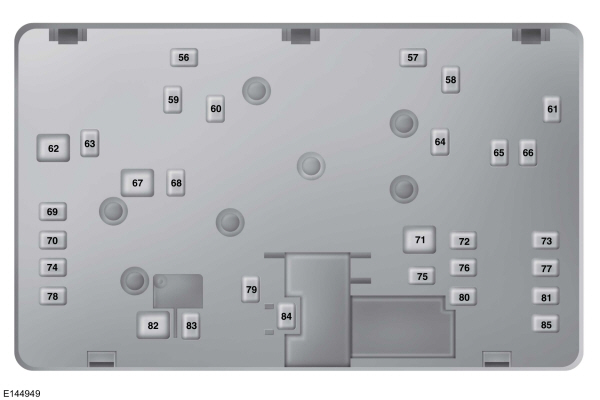

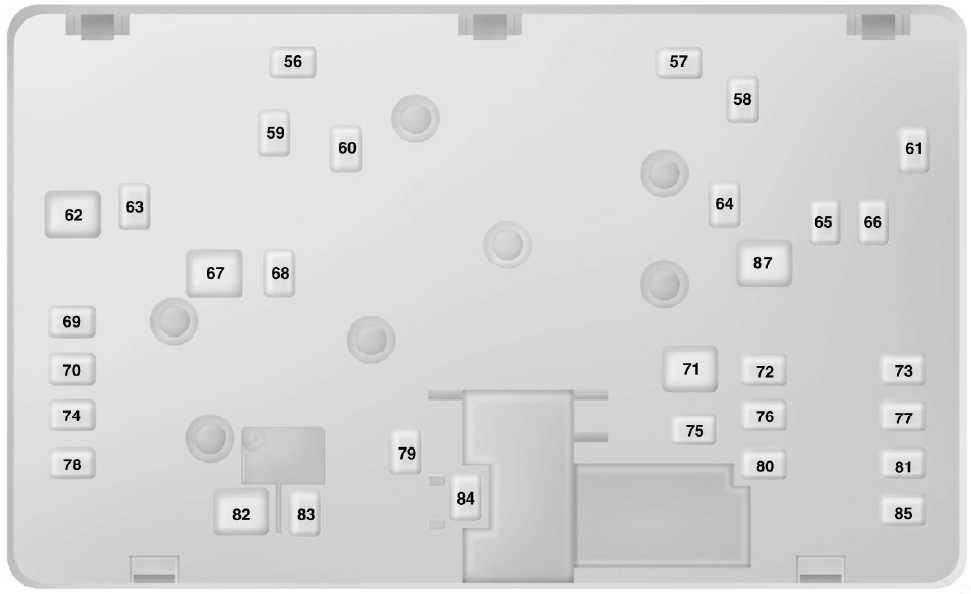

Cutia de distribuție a alimentării – fund
În fundul cutiei de siguranțe se găsesc siguranțele.
Pentru acces, efectuați următorii pași:
1) Deblocați cele două cleme situate pe ambele părți ale cutiei de siguranțe.
2) Ridicați partea interioară a cutiei de siguranțe din suport.
3) Mutați cutia de siguranțe spre centrul compartimentului motor.
4) Rotiți partea exterioară a cutiei de siguranțe pentru a accesa partea inferioară.
| Număr | Ampere [A] | Descriere |
|---|---|---|
| Număr | Ampere [A] | Descriere |
| 56 | — | Neutilizat. |
| 57 | 20A | Evaporator Diesel. |
| 58 | 30A | Pompă combustibil. |
| 59 | 30A / 40A | Ventilator răcire (30A). Ventilator răcire (40A – DW10F și 2.0L GTDI AU). |
| 60 | 30A / 40A | Ventilator răcire (30A). Ventilator răcire (40A – DW10F și 2.0L GTDI AU). |
| 61 | 40A | Element încălzit al parbrizului față partea stângă. |
| 62 | 50A | Controler caroserie. |
| 63 | 25A / 30A | Ventilator răcire (25A). Ventilator răcire (30A – DW10F și 2.0L GTDI AU). |
| 64 | 30A | Încălzitor auxiliar. |
| 65 | 20A | Scaun față încălzit. |
| 66 | 40A | Element încălzit al parbrizului față partea dreaptă. |
| 67 | 50A | Controler caroserie. |
| 68 | 40A | Geam spate încălzit. |
| 69 | 30A | Sistem antiblocare roți (ABS). |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 70 | 30A | Scaun partea pasagerului. |
| 71 | 60A | Încălzitor auxiliar. |
| 72 | 30A | Trapă |
| 73 | 20A | Scaun spate încălzit. |
| 74 | 30A | Modul scaun partea șoferului. |
| 75 | 30A | Încălzitor auxiliar. |
| 76 | 20A | Pompă ulei cutie. |
| 77 | 30A | Modul scaun cu climatizare. |
| 78 | 40A | Modul remorcă. |
| 79 | 40A | Motor ventilator. |
| 80 | 30A | Modul alimentat portbagaj. |
| 81 | 40A | Invertor 220 V. |
| 82 | 60A | Pompă sistem antiblocare roți (ABS). |
| 83 | 25A | Motor ștergător față dreapta. |
| 84 | 30A | Electromagnet demaror. |
| 85 | 20A | Încălzitor combustibil. |
Ford Mondeo (2015-2021…) – schema cutiei de siguranțe
Anul producției: 2015, 2016, 2017, 2018, 2019, 2020, 2021
Siguranțele Brichetei (priza de alimentare) în Ford Mondeo sunt siguranțele # 10 (punct de alimentare suplimentar față partea șoferului), # 16 (punct de alimentare auxiliar consola) și # 17 (punct de alimentare auxiliar portbagaj (doar station wagon)) în bloc siguranțe din compartiment motor.
2015-2019
Panou siguranțe în habitaclu
Locația cutiei de siguranțe
Se află în spatele panoului decorativ din stânga coloanei volanului.
Schema cutiei de siguranțe
Atribuirea siguranțelor în habitaclu
| Nr | Valoare Amp | Componente protejate |
|---|---|---|
| Nr | Valoare Amp | Componente protejate |
| 1 | 10 A | Iluminare ambient. Lampă pentru mănuși. Lampă baie. Lampă plafonieră. Lumină portbagaj. |
| 2 | 7,5 A | Scaun cu memorie. Suport lombar partea șoferului. Perdea parasolar panoramică (doar versiunea 5 uși). |
| 3 | 20A | Deblocare ușă partea șoferului. Deblocare capac rezervor. |
| 4 | 5A | Neutilizat (de rezervă). |
| 5 | 20A | Neutilizat (de rezervă). |
| 6 | 10 A | Neutilizat (de rezervă). |
| 7 | 10 A | Neutilizat (de rezervă). |
| 8 | 10 A | Alarmă antifurt acustică. |
| 9 | 10 A | Neutilizat (de rezervă). |
| 10 | 5A | Modul deschidere electrică hayon. |
| 11 | 5A | Modul siguranță conectat. |
| 12 | 7,5 A | Modul integrare control față (control climat și radio). |
| 13 | 7,5 A | Coloană volan. Bord. Conector magistrală date. |
| 14 | 10 A | Neutilizat (de rezervă). |
| 15 | 10 A | Port magistrală date. |
| 16 | 15A | Protecție copii. Deblocare geam portbagaj. |
| 17 | 5A | Semnalizator acustic cu suport baterie. |
| 18 | 5A | Aprindere. Apăsați întrerupătorul de aprindere. |
| Nr | Valutazione Amp | Componenti protetti |
|---|---|---|
| 19 | 7,5 A | Indicator semnalizare dezactivare sistem airbag partea pasagerului. |
| 20 | 7,5 A | Modul control al farurilor. |
| 21 | 5A | Termometru în habitaclu. Senzor de umiditate. |
| 22 | 5A | Neutilizat (de rezervă). |
| 23 | 10 A | Alimentare accesoriu întârziată. |
| 24 | 20A | Deblocare bloc siguranțe. |
| 25 | 30A | Geam în ușa partea șoferului. Oglindă retrovizoare exterioară partea șoferului. |
| 26 | 30A | Geam în ușa partea pasagerului. Oglindă în ușa partea pasagerului. |
| 27 | 30A | Trapă. |
| 28 | 20A | Amplificator audio. |
| 29 | 30A | Geam în ușa spate partea șoferului. |
| 30 | 30A | Geam în ușa spate partea pasagerului. |
| 31 | 15 A | Neutilizat (de rezervă). |
| 32 | 10 A | Modul sistem poziționare globală. Control vocal (SYNC). Display informativ și de divertisment. Receptor frecvențe radio. |
| 33 | 20A | Radio. |
| 34 | 30A | Bus Run / Start (siguranțe nr. 19.20.21.22,35,36,37, întrerupător automat). |
| 35 | 5A | Modul control limitări. |
| 36 | 15 A | Oglindă retrovizoare interioară cu funcție de întunecare automată. Modul scaun spate încălzit. Modul CCD. Sistem menținere bandă. Faruri automate. |
| 37 | 15 A | Modul tracțiune integrală. Volan încălzit. |
| 38 | 30A | Neutilizat (de rezervă). |
Cutia de siguranțe în compartiment motor
Poziția cutiei de siguranțe
Cutia de distribuție a puterii se află în compartiment motor.
Schema cutiei de siguranțe
ad vertisements
https://googleads.g.doubleclick.net/pagead/ads?client=ca-pub-1901614450140333&output=html&h=200&slotname=4990925628&adk=1228614436&adf=1638084707&pi=t.ma~as.4990925628&w=829&fwrn=16&lmt=1618611842&rafmt=11&psa=0&format=829×200&url=https%3A%2F%2F7zpounclrk6pmhj26uun322c2u-ac4c6men2g7xr2a-fuse-box-info.translate.goog%2Fford%2Fford-mondeo-mk5-2015-2019-fuses-and-relays&flash=0&wgl=1&dt=1618611841120&bpp=4&bdt=764&idt=1278&shv=r20210414&cbv=r20190131&ptt=9&saldr=aa&prev_fmts=0x0%2C829x200%2C829x280&nras=1&correlator=2100669278464&frm=6&ife=1&pv=1&ga_vid=1887458682.1618611842&ga_sid=1618611842&ga_hid=1669983880&ga_fc=0&nhd=1&rplot=4&u_tz=120&u_his=5&u_java=0&u_h=768&u_w=1366&u_ah=728&u_aw=1366&u_cd=24&u_nplug=3&u_nmime=4&adx=83&ady=7580&biw=-12245933&bih=-12245933&isw=1351&ish=509&ifk=3807077385&scr_x=-12245933&scr_y=-12245933&eid=44739547%2C21066430%2C44740079&oid=3&pvsid=1312092309777504&pem=88&top=http%3A%2F%2Ftranslate.google.com&eae=0&brdim=0%2C0%2C0%2C0%2C1366%2C0%2C0%2C0%2C1366%2C509&vis=2&rsz=%7C%7CeE%7C&abl=CS&pfx=0&fu=128&bc=23&ifi=4&uci=4.5858poh8zqk8&fsb=1&xpc=TZpwhD4owd&p=https%3A//7zpounclrk6pmhj26uun322c2u-ac4c6men2g7xr2a-fuse-box-info.translate.goog&dtd=1286
Atribuirea siguranțelor și releelor în cutia de distribuție
| Nr | Valoare Amp | Componente protejate |
|---|---|---|
| Nr | Valoare Amp | Componente protejate |
| 1 | 25A | Motorul ștergătorului parbriz față partea dreaptă. |
| 2 | – | Releu demaror. |
| 3 | 15 A | Ștergătoare parbriz automate (senzor ploaie). Ștergător scaun spate. |
| 4 | – | Releu motor ventilator. |
| 5 | 20A | Punct de alimentare suplimentar în spatele consolei. |
| 6 | – | Releu auxiliar al încălzitorului. |
| 7 | 20 A | Modul control sistem tracțiune. |
| 8 | 20A | Modul control sistem tracțiune. |
| 9 | – | Releu modul control grup propulsor. |
| 10 | 20A | Punct de alimentare suplimentar față partea șoferului. |
| 11 | 15 A | Modul control sistem tracțiune. |
| 12 | 15 A | Modul control sistem tracțiune. |
| 13 | 10 A | Modul control sistem tracțiune. |
| 14 | 10 A | Modul control sistem tracțiune. |
| 15 | – | Releu pornire. |
| 16 | 20A | Priză de alimentare suplimentară a consolei. |
| 17 | 20A | Punct de alimentare auxiliar portbagaj (doar station wagon). |
| 18 | 10 A | Modul control sistem tracțiune. |
| 19 | 10 A | Servodirecție. |
| 20 | 10 A | Faruri. Comutator faruri. |
| 21 | 15 A | Modul control cutie. Pompă ulei cutie. |
| 22 | 10 A | Climatizare. |
| 23 | 15 A | Monitor unghi mort. Cameră spate. Control adaptiv viteză. Indicator avertizare coliziune. Modul calitate tensiune. Senzor calitate aer. |
| 24 | 10 A | Neutilizat (de rezervă). |
| 25 | 10 A | Sistem antiblocare roți (ABS). |
| 26 | 10 A | Modul control sistem tracțiune. |
| 27 | – | Neutilizat. |
| Nr | Valutazione Amp | Componenti protetti |
|---|---|---|
| 28 | 10 A | Pompă ștergător spate. |
| 29 | – | Neutilizat. |
| 30 | – | Neutilizat. |
| 31 | – | Neutilizat. |
| 32 | – | Releu ventilator răcire. |
| 33 | – | Releu climatizare. |
| 34 | 15 A | Bloc electric coloana volan. |
| 35 | – | Neutilizat. |
| 36 | – | Neutilizat. |
| 37 | – | Neutilizat. |
| 38 | – | Releu ventilator răcire. |
| 39 | – | Releu ventilator răcire. |
| 40 | – | Neutilizat. |
| 41 | – | Releu claxon. |
| 42 | – | Releu pompă combustibil. |
| 43 | – | Neutilizat. |
| 44 | 5A | Duza încălzită ștergător. |
| 45 | – | Neutilizat. |
| 46 | 10 A | Alternator. |
| 47 | 10 A | Comutator sistem frâne. |
| 48 | 20A | Claxon. |
| 49 | 5A | Monitor debit masiv aer. |
| 49 | 20A | Încălzitor combustibil – Diesel. |
| 50 | 10 A | Ventilator răcire grup transmisie. |
| 51 | – | Neutilizat. |
| 52 | – | Neutilizat. |
| 53 | 10 A | Scaune electrice. |
| 54 | 5A | Control de la distanță încălzitor combustibil. |
| 55 | 5A | Neutilizat (de rezervă). |
Cutia de distribuție a alimentării – fund
Poziția cutiei de siguranțe
La baza cutiei de siguranțe se găsesc siguranțele.
Pentru acces, efectuați următorii pași:
1) Deblocați cele două cleme situate pe ambele părți ale cutiei de siguranțe.
2) Ridicați partea interioară a cutiei de siguranțe de pe suport.
3) Mutați cutia de siguranțe spre centrul compartimentului motor.
4) Rotiți partea exterioară a cutiei de siguranțe pentru a accesa partea inferioară.
ad vertisements
Schema cutiei de siguranțe
Atribuirea siguranțelor în cutia de distribuție (fund)
| Nr | Valutazione Amp | Componenti protetti |
|---|---|---|
| Nr | Valutazione Amp | Componenti protetti |
| 56 | – | Neutilizat. |
| 57 | 20A | Evaporator diesel. |
| 58 | 30A | Pompă combustibil. |
| 59 | 30A / 40A | Ventilator răcire (30A). Ventilator răcire (40A – DW10F și 2,0L GTDI AU). |
| 60 | 30A / 40A | Ventilator răcire (30A). Ventilator răcire (40A – DW10F și 2,0L GTDI AU). |
| 61 | 40A | Element încălzit al geamului față partea stângă. |
| 62 | 50A | Controler caroserie. |
| 63 | 25A / 30A | Ventilator răcire (25A). Ventilator răcire (30A – DW10F și 2,0L GTDI AU). |
| 64 | 30A | Încălzitor suplimentar. |
| 65 | 20A | Scaun față încălzit. |
| 66 | 40A | Element încălzit al geamului față partea dreaptă. |
| 67 | 50A | Controler caroserie. |
| 68 | 40A | Geam spate încălzit. |
| 69 | 30A | Sistem antiblocare roți (ABS). |
| Nr | Valoare Amp | Componente protejate |
|---|---|---|
| 70 | 30A | Scaun partea pasagerului. |
| 71 | 60A | Încălzitor suplimentar. |
| 72 | 30A | Trapă. |
| 73 | 20A | Scaun spate încălzit. |
| 74 | 30A | Modul scaun partea șoferului. |
| 75 | 30A | Încălzitor suplimentar. |
| 76 | 20A | Pompă ulei cutie. |
| 77 | 30A | Modul scaun cu climatizare. |
| 78 | 40A | Modul remorcă. |
| 79 | 40A | Motor ventilator. |
| 80 | 30A | Modul portbagaj cu acționare electrică. |
| 81 | 40A | Invertor 220 V. |
| 82 | 60A | Pompă sistem antiblocare roți. |
| 83 | 25A | Motor ștergător față partea dreaptă. |
| 84 | 30A | Electrovalvă demaror. |
| 85 | 20A | Încălzitor combustibil. |
Ford Mondeo – schema cutiei de siguranțe
Anul producției: 2020.
Vehicule produse din 04.09.2019
Modul control alimentare
| Număr | Ampere [A] | Descriere |
|---|---|---|
| Număr | Ampere [A] | Descriere |
| 1 | 25 A1 | Motorul ștergătorului parbrizului față dreapta. |
| 2 | — | Releu demaror. |
| 3 | 15 A2 | Ștergătoare automate (senzor ploaie); Ștergător lunetă spate. |
| 4 | — | Releu motor ventilator. |
| 5 | 20 A1 | Spate priză alimentare suplimentară în consolă. |
| 6 | — | Releu încălzitor suplimentar. |
| 7 | 20 A2 | Modul control grup propulsor. |
| 8 | 20 A2 | Modul control grup propulsor. |
| 9 | — | Releu modul control grup propulsor. |
| 10 | 20 A1 | Priză alimentare suplimentară față partea șoferului. |
| 11 | 15 A3 | Modul control grup propulsor. |
| 12 | 15 A3 | Modul control grup propulsor. |
| 13 | 10 A3 | Modul control grup propulsor. |
| 14 | 10 A3 | Modul control grup propulsor. |
| 15 | — | Releu aprindere/demarare. |
| 16 | 20 A1 | Priză alimentare suplimentară în consolă. |
| 17 | — | Neutilizat. |
| 18 | 10 A2 | Modul control grup propulsor. |
| 19 | 10 A2 | Sistem asistență la direcție. |
| 20 | 10 A2 | Faruri; Comutator faruri. |
| 21 | 15 A2 | Modul control cutie; Pompă ulei cutie. |
| 22 | — | Neutilizat. |
| 23 | 15 A2 | Monitorizare unghi mort; Cameră spate; Sistem control viteză adaptiv; Indicator avertizare funcție avertizare coliziune; Modul calitate tensiune; Senzor calitate aer. |
| 24 | — | Neutilizat. |
| 25 | 10 A3 | Sistem antiblocare roți (ABS) la frânare. |
| 26 | 10 A3 | Modul control grup propulsor. |
| 27 | — | Neutilizat. |
| Număr | Ampere [A] | Descriere |
|---|---|---|
| 28 | 10 A2 | Pompă spălător lunetă spate. |
| 29 | — | Neutilizat. |
| 30 | — | Neutilizat. |
| 31 | — | Neutilizat. |
| 32 | — | Releu ventilator răcire. |
| 33 | — | Releu sistem climatizare. |
| 34 | 15 A2 | Bloc electric coloana volan. |
| 35 | — | Neutilizat. |
| 36 | — | Neutilizat. |
| 37 | — | Neutilizat. |
| 38 | — | Releu pompă gol. |
| 39 | — | Releu pompă gol. |
| 40 | — | Releu pompă combustibil. |
| 41 | — | Releu semnal acustic. |
| 42 | — | Neutilizat. |
| 43 | — | Neutilizat. |
| 44 | 5 A2 | Încălzire duză spălător. |
| 45 | 5 A2 | Monitorizare pompă gol. |
| 46 | 10 A3 | Neutilizat (de rezervă). |
| 47 | 10 A3 | Comutator on/off frâne. |
| 48 | 20 A2 | Semnal acustic. |
| 49 | 5 A2 | Monitorizare debitmetru aer. |
| 50 | — | Neutilizat. |
| 51 | 15 A3 | Control sistem convertor. |
| 52 | 15 A3 | Modul electronic control baterie. |
| 53 | 10 A2 | Scaune electrice reglabile. |
| 54 | 10 A3 | Pompă răcire electrică. |
| 55 | 10 A3 | Sistem climatizare electrică. |
1Siguranță de tip M.
2Microsiguranță.
3Microsiguranță dublă.
Modul control alimentare — partea de jos
În partea inferioară a cutiei de siguranțe se găsesc siguranțele. Pentru a accesa partea inferioară a cutiei de siguranțe:
- Slăbiți cele două cârlige situate pe ambele părți ale cutiei de siguranțe.
- Ridicați partea interioară a cutiei de siguranțe de pe suport.
- Împingeți cutia de siguranțe spre centrul compartimentului motor.
- Rotiți partea exterioară a cutiei de siguranțe pentru a ajunge la partea de jos.
| Număr | Ampere [A] | Descriere |
|---|---|---|
| Număr | Ampere [A] | Descriere |
| 56 | — | Neutilizat. |
| 57 | 20 A4 | Vaporizator motor Diesel. |
| 58 | 30 A4 | Pompă combustibil. |
| 59 | 30 A5 | Ventilator |
| 40 A5 | Ventilator (DW10F și 2,0L GTDI AU). | |
| 60 | 30 A5 | Ventilator |
| 40 A5 | Ventilator (DW10F și 2,0L GTDI AU). | |
| 61 | 40 A4 | Element încălzitor parbriz partea stângă. |
| 62 | 50 A5 | Modul control al sistemelor caroseriei. |
| 63 | 25 A4 | Ventilator |
| 30 A4 | Ventilator (DW10F și 2,0L GTDI AU). | |
| 64 | 30 A4 | Încălzitor suplimentar. |
| 65 | 20 A4 | Scaun față încălzit. |
| 66 | 40 A4 | Element încălzitor parbriz partea dreaptă. |
| 67 | 50 A5 | Modul control al sistemelor caroseriei. |
| 68 | 40 A4 | Geam spate încălzit. |
| Număr | Ampere [A] | Descriere |
|---|---|---|
| 69 | 30 A4 | Sistem antiblocare roți (ABS) în timpul frânării. |
| 70 | 30 A4 | Scaun partea pasagerului. |
| 71 | 60 A5 | Încălzitor suplimentar. |
| 72 | 30 A4 | Trapă. |
| 73 | 20 A4 | Scaun spate încălzit. |
| 74 | 30 A4 | Modul scaun partea șoferului. |
| 75 | 30 A4 | Încălzitor suplimentar. |
| 76 | 20 A4 | Pompă ulei cutie automată. |
| 77 | 30 A4 | Modul scaun cu sistem de încălzire și climatizare. |
| 78 | 40 A4 | Modul de remorcare remorcă. |
| 79 | 40 A4 | Motor ventilator. |
| 80 | 30 A4 | Modul portbagaj electric. |
| 81 | 40 A4 | Invertor 220 V. |
| 82 | 60 A5 | Pompă sistem antiblocare roți (ABS) în timpul frânării. |
| 83 | 25 A4 | Motor ștergător față dreapta. |
| 84 | 30 A4 | Electromagnet demaror. |
| 85 | 20 A4 | Încălzitor alimentat cu combustibil. |
4Siguranță de tip M.
5Siguranță de tip J.
Cutia de siguranțe în compartimentul pasagerilor
| Număr | Ampere [A] | Descriere |
|---|---|---|
| Număr | Ampere [A] | Descriere |
| 1 | — | Neutilizat. |
| 2 | 7,5 A6 | Scaun cu funcție de memorie; Suport lombar pentru partea șoferului; Perdea parasolar electrică a trapelor panoramice (doar modele cu cinci uși). |
| 3 | 20 A6 | Deblocare ușă partea șoferului; Deblocare capac rezervor combustibil. |
| 4 | 5 A6 | Neutilizat (de rezervă). |
| 5 | 20 A6 | Neutilizat (de rezervă). |
| 6 | 10 A7 | Neutilizat (de rezervă). |
| 7 | 10 A7 | Neutilizat (de rezervă). |
| 8 | 10 A7 | Sirenă sistem de alertă. |
| 9 | 10 A7 | Neutilizat (de rezervă). |
| 10 | 5 A7 | Modul pentru controlul electric al hayonului spate. |
| Modul control sistem Telematics. | ||
| 11 | 5 A7 | Modul de siguranță integrat. |
| 12 | 7,5 A7 | Modul integrare control față (control climatizare și radio). |
| 13 | 7,5 A7 | Coloană de direcție; Panou de instrumente; Conector diagnostic. |
| 14 | 10 A7 | Neutilizat (de rezervă). |
| 15 | 10 A7 | Gateway conector diagnostic. |
| 16 | 15 A6 | Blocare deschidere uși de către copii; Eliberare geam ridicabil portbagaj. |
| 17 | 5 A7 | Sirenă alarmă alimentată de baterie. |
| 18 | 5 A7 | Comutator aprindere; Buton comutator aprindere. |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 19 | 7,5 A7 | Martor de control al dezactivării sistemului airbag partea pasagerului. |
| 20 | 7,5 A7 | Modul control al farurilor. |
| 21 | 5 A7 | Termometru în compartimentul pasagerilor; Senzor de umiditate. |
| 22 | 5 A7 | Neutilizat (de rezervă). |
| 23 | 10 A6 | Alimentare accesoriu întârziată. |
| 24 | 20 A6 | Blocare/deblocare. |
| 25 | 30 A6 | Geam portieră partea șoferului; Oglindă în portiera șoferului. |
| 26 | 30 A6 | Geam portieră partea pasagerului față; Oglindă în portiera pasagerului față. |
| 27 | 30 A6 | Trapă. |
| 28 | 20 A6 | Amplificator audio. |
| 29 | 30 A6 | Geam portieră spate partea șoferului. |
| 30 | 30 A6 | Geam portieră spate partea pasagerului. |
| 31 | 15 A6 | Neutilizat (de rezervă). |
| 32 | 10 A6 | Modul sistem satelitar de localizare; Control vocal (SYNC); Afișaj informativ și sistem electronic de consum; Receptor frecvențe radio. |
| 33 | 20 A6 | RADIO. |
| 34 | 30 A6 | Siguranță pornire/aprindere (siguranțe nr. 19, 20, 21, 22, 35, 36, 37, întrerupător instalare). |
| 35 | 5 A6 | Modul control sistem de siguranță suplimentară. |
| 36 | 15 A6 | Oglindă retrovizoare interioară cu funcție de întunecare automată; Modul scaun spate încălzit; Modul CCD; Sistem asistență menținere bandă; Control automat al farurilor de drum. |
| 37 | 15 A6 | Volan încălzit. |
| 38 | 30 A6 | Neutilizat (de rezervă). |
Ford Mondeo – schema cutiei de siguranțe
Anul producției: 2021, 2022.
Vehicule produse din 01.04.2021
Cutie distribuție alimentare
| Număr | Amperaj [A] | Descriere |
|---|---|---|
| Număr | Amperaj [A] | Descriere |
| 1 | 25 A1 | Motorul ștergătorului parbrizului față dreapta. |
| 2 | — | Releu demaror. |
| 3 | 15 A2 | Ștergătoare automate (senzor ploaie); Ștergător lunetă spate. |
| 4 | — | Releu motor ventilator. |
| 5 | 20 A1 | Spate priză alimentare suplimentară în consolă. |
| 6 | — | Releu încălzitor suplimentar. |
| 7 | 20 A2 | Modul control grup propulsor. |
| 8 | 20 A2 | Modul control grup propulsor. |
| 9 | — | Releu modul control grup propulsor. |
| 10 | 20 A1 | Priză alimentare suplimentară față partea șoferului. |
| 11 | 15 A3 | Modul control grup propulsor. |
| 12 | 15 A3 | Modul control grup propulsor. |
| 13 | 10 A3 | Modul control grup propulsor. |
| 14 | 10 A3 | Modul control grup propulsor. |
| 15 | — | Releu aprindere/demarare. |
| 16 | 20 A1 | Priză alimentare suplimentară în consolă. |
| 17 | — | Neutilizat. |
| 18 | 10 A2 | Modul control grup propulsor. |
| 19 | 10 A2 | Sistem asistență la direcție. |
| 20 | 10 A2 | Faruri. Comutator faruri. |
| 21 | 15 A2 | Modul control cutie; Pompă ulei cutie; Convertor vehicul hibrid. |
| 22 | — | Neutilizat. |
| 23 | 15 A2 | Monitorizare unghi mort; Cameră spate; Sistem control viteză adaptiv; Indicator avertizare funcție avertizare coliziune; Modul calitate tensiune; Senzor calitate aer; Afișaj head-up. |
| 24 | — | Neutilizat. |
| 25 | 10 A3 | Sistem antiblocare roți (ABS) în timpul frânării. |
| 26 | 10 A3 | Modul control grup propulsor. |
| 27 | — | Neutilizat. |
| Număr | Amperaj [A] | Descriere |
|---|---|---|
| 28 | — | Neutilizat. |
| 29 | 15 A2 | Modul electronic de control al bateriei. |
| 30 | — | Neutilizat. |
| 31 | — | Neutilizat. |
| 32 | — | Neutilizat. |
| 33 | — | Neutilizat. |
| 34 | 15 A2 | Bloc electric al coloanei volanului. |
| 35 | 15 A3 | Neutilizat (de rezervă). |
| 36 | 15 A3 | Neutilizat (de rezervă). |
| 37 | — | Neutilizat. |
| 38 | — | Releu al pompei de gol. |
| 39 | — | Releu al pompei de gol. |
| 40 | — | Releu al pompei de combustibil. |
| 41 | — | Releu al semnalului acustic. |
| 42 | — | Neutilizat. |
| 43 | — | Neutilizat. |
| 44 | 5 A2 | Încălzirea duzei ștergătorului parbriz. |
| 45 | 5 A2 | Monitorizarea pompei de gol. |
| 46 | 10 A3 | Neutilizat (de rezervă). |
| 47 | 10 A3 | Comutator on/off al frânelor. |
| 48 | 20 A2 | Semnal acustic. |
| 49 | 5 A2 | Monitorizarea debitmetrului de aer. |
| 50 | — | Neutilizat. |
| 51 | 15 A3 | Controlul sistemului convertorului. |
| 52 | 15 A3 | Modul electronic de control al bateriei. |
| 53 | 10 A2 | Scaune electrice reglabile. |
| 54 | 10 A3 | Pompă electrică de răcire. |
| 55 | 10 A3 | Sistem electric de climatizare. |
1Siguranță de tip M.
2Microsiguranță.
3Microsiguranță dublă.
Cutia de distribuție a alimentării — fund
În partea inferioară a cutiei de siguranțe se găsesc siguranțele. Pentru a accesa partea inferioară a cutiei de siguranțe:
- Slăbiți cele două cârlige situate pe ambele părți ale cutiei de siguranțe.
- Ridicați partea interioară a cutiei de siguranțe de pe suport.
- Împingeți cutia de siguranțe spre centrul compartimentului motor.
- Rotiți partea exterioară a cutiei de siguranțe pentru a ajunge la fund.
| Număr | Amperaj [A] | Descriere |
|---|---|---|
| Număr | Amperaj [A] | Descriere |
| 56 | 30 A4 | Pompă combustibil. |
| 57 | 20 A4 | Neutilizat (de rezervă). |
| 58 | — | Neutilizat. |
| 59 | 40 A4 | Sistem antiblocare roți (ABS) în timpul frânării. |
| 60 | 40 A4 | Ventilator răcire electronic. |
| 61 | 40 A4 | Element încălzitor parbriz partea stângă. |
| 62 | 50 A5 | Modul control al sistemelor caroseriei. |
| 63 | — | Neutilizat. |
| 64 | 30 A4 | Neutilizat (de rezervă). |
| 65 | 20 A4 | Scaun față încălzit. |
| 66 | 40 A4 | Element încălzitor parbriz partea dreaptă. |
| 67 | 50 A5 | Modul control al sistemelor caroseriei. |
| 68 | 40 A4 | Parbriz încălzit. |
| 69 | — | Neutilizat. |
| Număr | Amperaj [A] | Descriere |
|---|---|---|
| 70 | 30 A4 | Scaun partea pasagerului. |
| 71 | 60 A5 | Neutilizat (de rezervă). |
| 72 | — | Neutilizat. |
| 73 | 20 A4 | Scaun spate încălzit. |
| 74 | 30 A4 | Modul scaun partea șoferului. |
| 75 | — | Neutilizat. |
| 76 | 20 A4 | Pompă ulei cutie automată. |
| 77 | 30 A4 | Modul scaun cu sistem de încălzire și climatizare. |
| 78 | 40 A4 | Neutilizat (de rezervă). |
| 79 | 40 A4 | Motor ventilator. |
| 80 | — | Neutilizat. |
| 81 | 40 A4 | Convertizor. |
| 82 | — | Neutilizat. |
| 83 | 25 A4 | Motor ștergător față partea dreaptă. |
| 84 | — | Neutilizat. |
| 85 | 20 A4 | Neutilizat (de rezervă). |
4Siguranță de tip M.
5Siguranță de tip J.
Cutia de siguranțe în compartimentul pasagerilor
| Număr | Amperaj [A] | Descriere |
|---|---|---|
| Număr | Amperaj [A] | Descriere |
| 1 | — | Neutilizat. |
| 2 | 7,5 A6 | Scaun cu funcție de memorie; Suport lombar partea șoferului; Perdea parasolar electrică a trapei panoramice (doar modele cu cinci uși). |
| 3 | 20 A6 | Deblocare ușă partea șoferului; Deblocare capac rezervor combustibil. |
| 4 | 5 A6 | Neutilizat (de rezervă). |
| 5 | 20 A6 | Neutilizat (de rezervă). |
| 6 | 10 A7 | Neutilizat (de rezervă). |
| 7 | 10 A7 | Neutilizat (de rezervă). |
| 8 | 10 A7 | Sirenă sistem de alertă. |
| 9 | 10 A7 | Neutilizat (de rezervă). |
| 10 | 5 A7 | Modul control portbagaj. |
| Modul control sistem Telematics. | ||
| 11 | 5 A7 | Modul siguranță integrat. |
| 12 | 7,5 A7 | Modul integrare control față (control climatizare și radio). |
| 13 | 7,5 A7 | Coloană volan; Instrument de măsurare; Conector diagnostic. |
| 14 | 10 A7 | Neutilizat (de rezervă). |
| 15 | 10 A7 | Gateway conector diagnostic. |
| 16 | 15 A6 | Blocare deschidere uși de către copii; Eliberare geam ridicabil portbagaj. |
| 17 | 5 A7 | Sirenă alertă alimentată de baterie. |
| 18 | 5 A7 | Comutator aprindere; Buton comutator aprindere. |
| Număr | Amperaj [A] | Descriere |
|---|---|---|
| 19 | 7,5 A7 | Martor de control al dezactivării sistemului airbag partea pasagerului. |
| 20 | 7,5 A7 | Modul control al farurilor. |
| 21 | 5 A7 | Termometru în compartiment pasageri; Senzor de umiditate. |
| 22 | 5 A7 | Neutilizat (de rezervă). |
| 23 | 10 A6 | Alimentare accesoriu întârziată. |
| 24 | 20 A6 | Blocare/deblocare. |
| 25 | 30 A6 | Geam ușă partea șoferului; Oglindă în ușa șoferului. |
| 26 | 30 A6 | Geam ușă partea pasagerului față; Oglindă în ușa partea pasagerului față. |
| 27 | 30 A6 | Geam trapă. |
| 28 | 20 A6 | Amplificator audio. |
| 29 | 30 A6 | Geam ușă scaun spate partea șoferului. |
| 30 | 30 A6 | Geam ușă scaun spate partea pasagerului. |
| 31 | 15 A6 | Neutilizat (de rezervă). |
| 32 | 10 A6 | Modul sistem localizare satelit; Control vocal (SYNC); Afișaj informativ și sistem electronic de consum; Receptor frecvențe radio. |
| 33 | 20 A6 | RADIO; Reducere activă a zgomotului. |
| 34 | 30 A6 | Siguranță de aprindere (siguranțe nr. 19, 20, 21, 22, 35, 36, 37, întrerupător de instalare). |
| 35 | 5 A6 | Modul control sistem siguranță suplimentară. |
| 36 | 15 A6 | Oglindă retrovizoare interioară cu funcție de întunecare automată; Modul scaun spate încălzit; Modul pauză controlat de calculator; Sistem asistență menținere bandă; Control automat faruri de drum. |
| 37 | 15 A6 | Volan încălzit. |
| 38 | 30 A6 | Neutilizat (de rezervă). |
