Ford Ranger (1983-2022) – cutia de siguranțe
Schema cutiei de siguranțe și relee – Ford Ranger
Se referă la vehiculele produse în anii:
1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992.

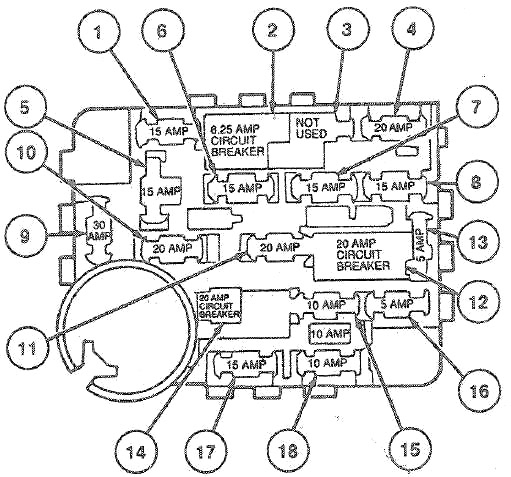

Schema cutiei de siguranțe din habitaclu
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| 1 | 15 | Cupolă/lumini de cortizie, radio |
| 2 | 6 | Comutator circuit: ștergător față |
| 3 | – | Gol |
| 4 | 15 | Lumină intermitentă cu patru direcții, lumini de stop, bloc control viteză |
| 5 | 15 | Semnalizatoare, lumini de mers înapoi, semnalizator, control dezaburire spate, senzor nivel lichid frâne |
| 6 | 15 | Ștergător și spălător lunetă |
| 7 | 10 | Comutatoare climatizare, bobină compresor |
| 8 | 20 | Claxon |
| 9 | 30 | Motor ventilator |
| 10 | 15 | Lumini de poziție, lumini număr înmatriculare, lumină compartiment motor, lumini aprinse avertizare |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 11 | 15 | Amplificator control viteză și radio, tracțiune integrală |
| 12 | 20 | Comutator circuit: brichetă, Flash-to-Pass, comutator multifuncțional |
| 13 | 10 | Iluminare bord, lumini de poziție/H cald |
| 14 | 20 | Geamuri electrice, segment lombar |
| 30 | 1991-1992: Geamuri electrice, lombar | |
| 15 | 20 | Modul RABS |
| 16 | 15 | Amplificator radio de clasă premium |
| 17 | 20 | Lumină de avertizare bord, tracțiune integrală |
| 15 | Control electric cutie, lumini de avertizare, releu nivel ulei scăzut, set semnalizatoare | |
| 18 | 10 | Încălzitor HEGO |
| 15 | Indicator cutie, avertizare nivel combustibil scăzut, avertizare centuri de siguranță, circuit carburator: indicator avertizare |

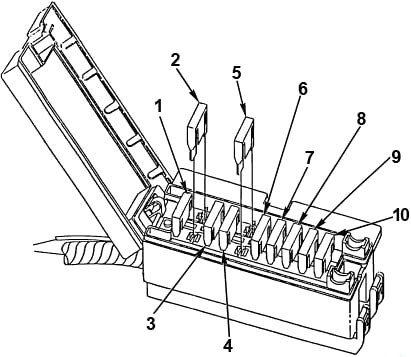

Schema cutiei de siguranțe în compartiment motor
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 1 | 60 | Aprindere |
| 2 | 40 | Deplasare electrică |
| 3 | 30 | Releu EWG |
| 4 | 50 | Alternator |
| 5 | 40 | Spălător parbriz/ștergător parbriz/dezgheț spate |
| 6 | 30 | Încuietori electrice ale ușilor |
| 7 | 40 | Panou cutie de siguranțe |
| 8 | 60 | Alternator |
| 9 | 40 | Faruri |
| 10 | 30 | Releu combustibil |
Schema cutiei de siguranțe și relee – Ford Ranger
Se referă la vehiculele produse în anii:
1993, 1994, 1995, 1996, 1997.

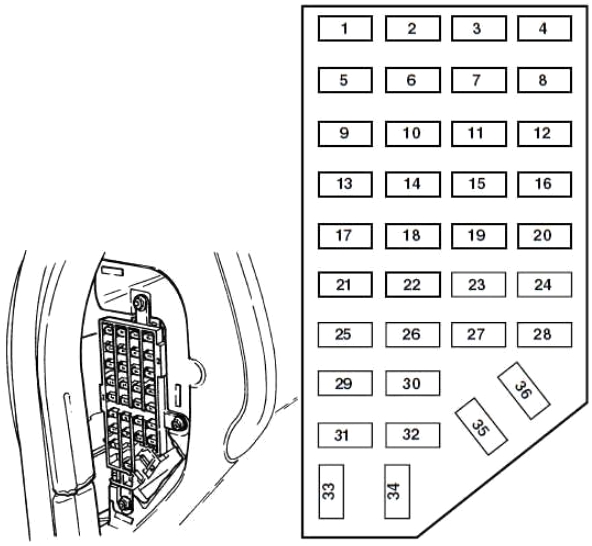

Schema cutiei de siguranțe din habitaclu
Panoul de siguranțe se află pe partea stângă a bordului.
| Număr | Amperaj [A] | Descriere |
|---|---|---|
| Număr | Amperaj [A] | Descriere |
| 1 | 7,5 | Alimentarea oglinzilor |
| 2 | — | Neutilizat |
| 3 | 15 | Lumini de poziție |
| 4 | 10 | Far stânga |
| 5 | 10 | Conector interfață date (DLC) |
| 6 | 7,5 | Sistem airbag, releu ventilator, EATC |
| 7 | 7,5 | Comutatoare iluminare |
| 8 | 10 | Far dreapta, releu proiectoare de ceață, DRL |
| 9 | 10 | Sistem antiblocare roți (ABS) |
| 10 | 7,5 | Control viteză, modul electronic general (GEM), sistem climatizare, blocare frână |
| 11 | 7,5 | Bord, indicatoare de avertizare |
| 12 | 10 | Sistem spălare geamuri, geamuri electrice |
| 13 | 15 | Sistem PCM, lumină de stop, AWD, sistem antiblocare roți, control viteză |
| 14 | 20 | Sistem antiblocare roți |
| 10 | Sistem antiblocare roți | |
| 15 | 7,5 | Airbag, alternator |
| 16 | 30 | Ștergător față |
| 17 | 25 | Brichetă |
| Număr | Amperaj [A] | Descriere |
|---|---|---|
| 15 | Brichetă | |
| 18 | 15 | Sistem climatizare |
| 19 | 25 | Sistem PCM, bobine de aprindere |
| 20 | 7,5 | Securitate împotriva furtului, modul electronic general (GEM), radio |
| 21 | 15 | Indicatoare de avertizare |
| 22 | 10 | Semnalizatoare |
| 23 | — | Neutilizat |
| 24 | 10 | Demaror, securitate împotriva furtului |
| 25 | 7,5 | Contor kilometraj, modul electronic general (GEM) |
| 26 | 10 | 4R44E/4R55E/4R70W/5R55E Overdrive, sistem DRL, lumini de rezervă |
| 27 | 10 | Lumină sub capotă, lumini mappali, lumină în compartiment portbagaj, lumină plafon, lumini de vedere, sistem 4×4 |
| 28 | 7,5 | Modul electronic general (GEM) |
| 29 | 10 | Sistem audio |
| 30 | — | Neutilizat |
| 31 | — | Neutilizat |
| 32 | — | Neutilizat |
| 33 | 15 | Faruri, modul lumini de zi (DRL), bord |
| 34 | — | Neutilizat |
| 35 | — | Neutilizat |
| 36 | — | Neutilizat |

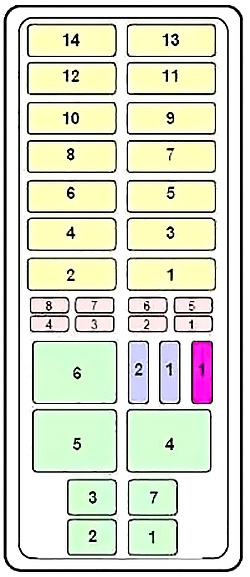

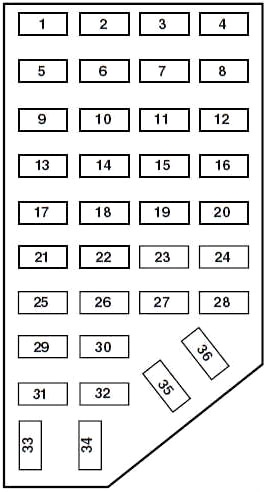

Schema cutiei de siguranțe în compartiment motor
| Număr | Amperaj [A] | Descriere |
|---|---|---|
| Număr | Amperaj [A] | Descriere |
| Siguranțe Maxi (galbene în schema) | ||
| 1 | — | Neutilizat |
| 2 | 30 | Putere PCM |
| 3 | 20 | Sistem alimentare, sistem antifurt |
| 4 | 20 | Faruri |
| 5 | 30 | Sistem ABS |
| 6 | 30 | Sistem ABS |
| 7 | — | Neutilizat |
| 8 | 20 | Lumini de poziție |
| 9 | 40 | Motor ventilator |
| 10 | 20 | Încuietori electrice, geamuri electrice, scaun electric |
| 11 | 20 | Memorie PCM, claxon |
| 12 | — | Neutilizat |
| 13 | 50 | Siguranță bord |
| 14 | 50 | Aprindere |
| Mini siguranțe (roșii în schema) | ||
| 1 | 20 | Sistem JBL |
| 2 | 30 | Punct de putere |
| 3 | 15 | HEGO |
| Număr | Amperaj [A] | Descriere |
|---|---|---|
| 4 | 20 | Sistem 4×4 |
| 10 | Sistem airbag | |
| 5 | 15 | Putere memorie PCM |
| 6 | 15 | Sistem alternator |
| 7 | 10 | Sistem airbag |
| 20 | Sistem 4×4 | |
| 8 | 15 | Lumini de zi/proiectoare de ceață/Lumini off-road |
| Releu | ||
| 1 | Releu ștergător | |
| 2 | Releu claxon | |
| 3 | Releu proiectoare de ceață | |
| 4 | Releu climatizare WOT | |
| 5 | Releu putere PCM | |
| 6 | Releu pompă combustibil | |
| 7 | Releu ștergător HI/LO | |
| Diodă | ||
| 1 | Diodă ABS | |
| 2 | Diodă PCM | |
| Rezistor | ||
| 1 | Rezistor RABS | |

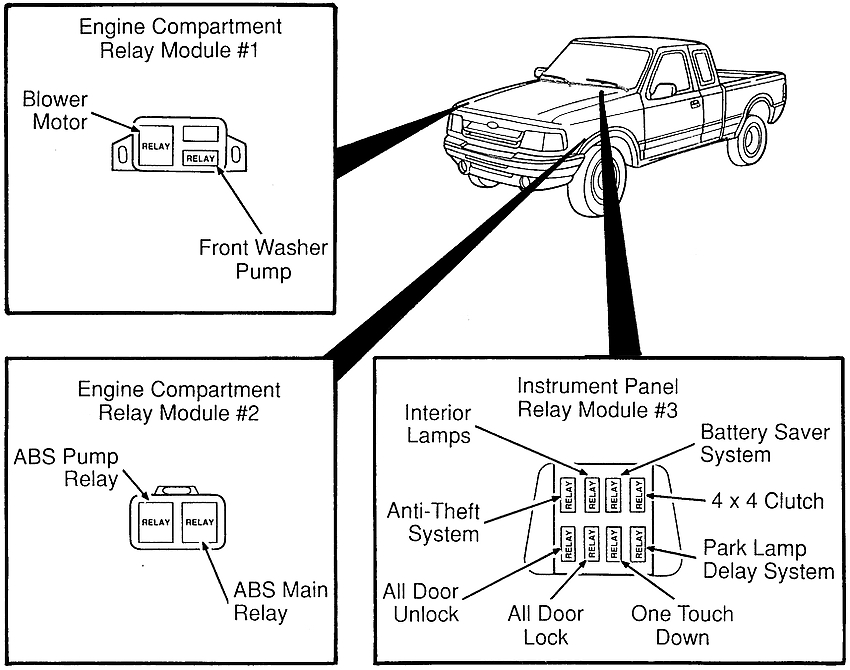

Relee suplimentare
Schema cutiei de siguranțe și relee – Ford Ranger
Se referă la vehiculele produse în anii:
1998, 1999, 2000.
Siguranțele prizei brichetă (prize de alimentare) în Ford Ranger sunt siguranțele nr. 17 (brichetă) și nr. 22 (priză de alimentare auxiliară) în panoul cutiei de siguranțe de la bord.

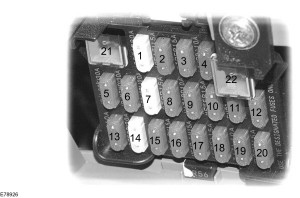

Panoul cutiei de siguranțe în habitaclu
Panoul cutiei de siguranțe se află pe partea stângă a bordului, în fața ușii șoferului. Trageți capacul panoului spre exterior pentru a accesa siguranțele.
| Număr | Ampere [A] | Descriere |
|---|---|---|
| Număr | Ampere [A] | Descriere |
| 1 | 7,5 | Comutator alimentare al oglinzii |
| 2 | 7,5 | Releu motor ventilator, modul PAD, monitor diagnostic sistem airbag |
| 3 | 7,5 | Conector stânga pentru remorcă cu stop/semnalizare |
| 4 | 10 | Far stânga |
| 5 | 10 | 1998-1999: Conector legătură date (DLC) |
| 6 | 15 | 2000: Overdrive, lumini de rezervă, DRL, 4×4 |
| 7 | 7,5 | Conector dreapta pentru remorcă cu stop/semnalizare |
| 8 | 10 | Far dreapta, releu proiectoare de ceață |
| 9 | 7,5 | Comutator poziție pedală frână |
| 10 | 7,5 | Unitate servomecanism/amplificator control viteză, modul electronic general (GEM), actuator blocare cutie, actuator ușă amestec, unitate încălzitor climatizare, semnalizatoare |
| 11 | 7,5 | Grup indicatori, lumini de zi (DRL), rezistor RABS |
| 12 | — | Neutilizat |
| 13 | 20 | Comutator poziție pedală frână |
| 14 | 20 | Modul sistem antiblocare frâne spate (RABS) |
| 10 | Modul sistem antiblocare 4 roți (4WABS), releu principal 4WABS | |
| 15 | 7,5 | Martor airbag, martor alternator, grup indicatori |
| 16 | 30 | Motor ștergătoare parbriz, releu Hi-Lo ștergătoare, releu funcționare ștergătoare/releu parcare |
| 17 | 25 | Brichetă, conector legătură date (DLC; 2000) |
| 18 | 15 | Releu deblocare partea șoferului, releu deblocare generală, releu blocare generală |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 19 | 25 | Diodă de alimentare PCM, aprindere, PATS |
| 20 | 7,5 | Modul RAP, modul electronic general (GEM), radio |
| 21 | 15 | Semnalizatoare (pericol) |
| 22 | 20 | Priză de alimentare suplimentară |
| 23 | — | Neutilizat |
| 24 | 7,5 | Comutator poziție pedală ambreiaj (CPP), releu de întrerupere demaror, protecție antifurt |
| 25 | 7,5 | 1998-1999: Modul electronic general (GEM), bord instrumente |
| 26 | 10 | Releu economisire baterie, releu electronic cutie, releu interior lampă, releu geam alimentare, modul electronic control cutie, lampă plafon/hartă, GEM, grup indicatori (2000) |
| 27 | 15 | 1998-1999: Comutator electric, lumini rezervă, lumini de zi (DRL), comutator control cutie, bloc impulsuri butuc gol |
| 28 | 7,5 | Modul electronic general (GEM), radio |
| 29 | 15 | Radio |
| 30 | 10 | 1999-2000: Conector test RABS |
| 15 | 1998: Releu lumini poziție/remorcă | |
| 31 | — | Neutilizat |
| 32 | — | Neutilizat |
| 33 | 15 | Faruri, modul lumini de zi (DRL), grup indicatori |
| 34 | — | Neutilizat |
| 35 | 15 | 1999: Releu lumini poziție/remorcă |
| 10 | 1998: Conector test RABS | |
| 36 | — | Neutilizat |

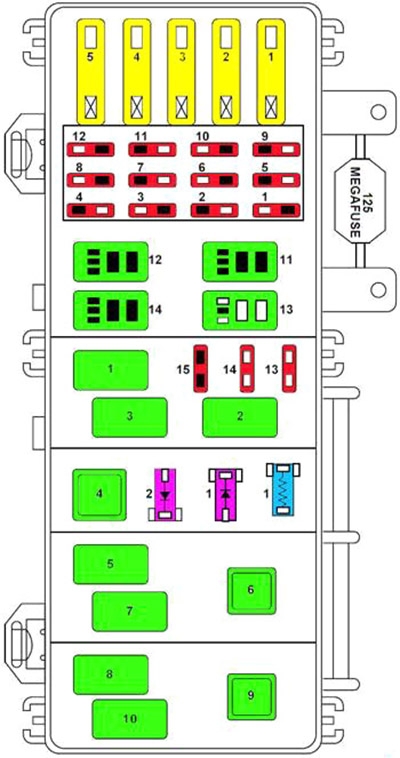

Panou siguranțe în compartiment motor
Panoul de distribuție a puterii se află în compartiment motor lângă baterie.
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| Siguranță Maxi (galben în schema) | ||
| 1 | 50 | Panou cutia de siguranțe I/P |
| 2 | 40 | Releu motor ventilator |
| 3 | 50 | Modul sistem antiblocare roți (4WABS) |
| 4 | 20 | Alimentare geam |
| 5 | 50 | Comutator aprindere, releu demaror |
| Siguranță Mini (roșu în schema) | ||
| 1 | 10 | Releu climatizare |
| 2 | 20 | Punct alimentare auxiliar |
| 3 | 20 | Releu electronic cutie și modul control electronic cutie |
| 4 | 20 | 2000: Proiectoare de ceață și lumini de zi |
| 15 | 1998-1999: Proiectoare de ceață și lumini de zi | |
| 5 | 15 | 2000: Lumini pentru remorcă |
| 10 | 1998: Monitor diagnostic sistem airbag | |
| 6 | 10 | Modul control sistem transmisie |
| 7 | 30 | Modul sistem antiblocare roți (4WABS) |
| 8 | 30 | Releu PCM |
| 9 | 20 | Releu pompă combustibil și modul RAP |
| 10 | 15 | Releu claxon |
| 11 | 15 | Releu lumini de poziție și comutator principal lumină |
| 12 | 30 | Comutator lumină Mam și comutator multifuncțional |
| 13 | 15 | Senzor de oxigen încălzit, regulator gol EGR, electrovalvă EVR, senzor poziție arbore cu came (CMP), electrovalvă rezervor ventilare |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 14 | 30 | Regulator tensiune alternator |
| 15 | — | Neutilizat |
| Releu | ||
| 1 | Releu parcare ștergătoare parbriz | |
| 2 | Releu climatizare | |
| 3 | Releu ștergătoare parbriz | |
| 4 | Releu putere PCM | |
| 5 | Releu pompă combustibil | |
| 6 | Releu demaror | |
| 7 | Releu claxon | |
| 8 | 1999-2000: Releu control proiectoare de ceață | |
| 1998: Releu pompă spălător parbriz | ||
| 9 | Releu motor ventilator | |
| 10 | 1999-2000: Releu izolator proiectoare de ceață | |
| 1998: Releu proiectoare de ceață | ||
| 11 | Neutilizat | |
| 12 | Neutilizat | |
| 13 | Releu lumini de poziție/remorcă | |
| 14 | Releu pompă spălător parbriz | |
| Rezistor | ||
| 1 | Rezistor RABS | |
| Diodă | ||
| 1 | Diodă RABS | |
| 2 | Diodă control electronic motor | |
Schema cutiei de siguranțe și relee – Ford Ranger
Se referă la vehiculele produse în anii:
2001, 2002, 2003.

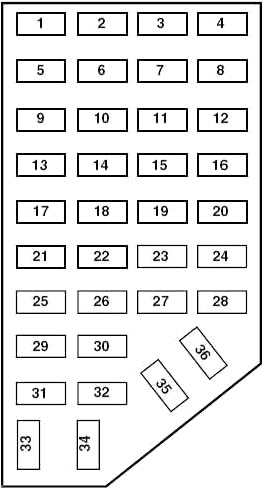

Siguranță în zona pasagerului
Panoul cutiei de siguranțe se află pe partea stângă a bordului, în fața ușii șoferului. Trageți capacul panoului spre exterior pentru a accesa siguranțele.
| Număr | Ampere [A] | Descriere |
|---|---|---|
| Număr | Ampere [A] | Descriere |
| 1 | 5 | Comutator alimentare al oglinzii |
| 2 | 10 | Lumini de zi (DRL), lumini de urgență, cutie automată, comutator dezactivare airbag partea pasagerului, releu motor ventilator |
| 3 | 7,5 | 2001-2002: Conector dreapta pentru remorcă cu lumină stop/semnalizare |
| 2003: Conector stânga pentru remorcă cu funcție lumină stop/semnalizare | ||
| 4 | — | Neutilizat |
| 5 | 15 | Modul control 4×4 |
| 6 | 2 | 2002-2003: Comutator presiune frâne |
| 7 | 7,5 | 2001-2002: Conector pentru remorcă stânga/marșarier |
| 2003: Conector dreapta pentru remorcă cu lumină stop/semnalizare | ||
| 8 | — | Neutilizat |
| 9 | 7,5 | Comutator poziție pedală frână |
| 10 | 7,5 | Grup servomecanism/întărire control viteză, modul electronic general (GEM), actuator blocare cutie, semnalizatoare, 4×4 |
| 11 | 7,5 | Tablou de bord, 4×4, comutator principal lumini, modul siguranță centrală camion (TCSM), GEM |
| 12 | — | Neutilizat |
| 13 | 20 | Comutator poziție pedală frână |
| 14 | 10 | Modul control Sistem antiblocare roți (ABS) |
| 15 | — | Neutilizat |
| 16 | 30 | Motor ștergător față, releu ștergător, releu funcționare ștergător/releu parcare |
| Număr | Ampere [A] | Descriere |
|---|---|---|
| 17 | 20 | Brichetă, conector de legătură date (DLC) |
| 18 | — | Neutilizat |
| 19 | 25 | Modul control motor (PCM) Diodă de putere, aprindere, PATS |
| 20 | 7,5 | Modul electronic general (GEM), radio |
| 21 | 15 | Indicatori (lumini de urgență) |
| 22 | 20 | Priză de alimentare suplimentară |
| 23 | — | Neutilizat |
| 24 | 7,5 | Comutator poziție pedala de ambreiaj (CPP), releu întrerupere demaror |
| 25 | — | Neutilizat |
| 26 | 10 | Releu economisire baterie, cutia relee auxiliară, modul control central (RCM), modul electric general (GEM), grup indicatori |
| 27 | — | Neutilizat |
| 28 | 7,5 | Modul electronic general (GEM), radio |
| 29 | 20 | Radio |
| 30 | — | Neutilizat |
| 31 | — | Neutilizat |
| 32 | — | Neutilizat |
| 33 | 15 | Faruri, modul lumini de zi (DRL), grup indicatori |
| 34 | — | Neutilizat |
| 35 | 15 | Releu claxon, dacă nu este dotat cu modul siguranță centrală camion |
| 36 | — | Neutilizat |

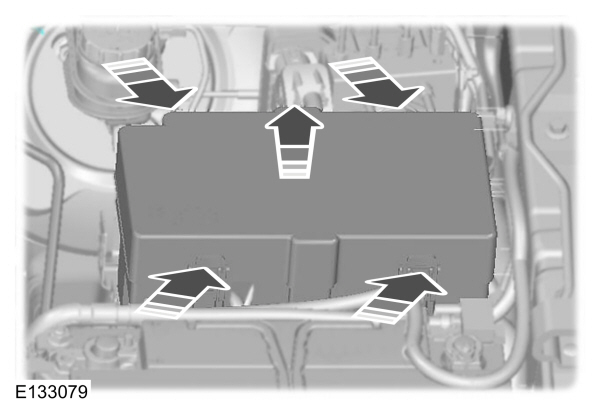

Siguranță în compartiment motor

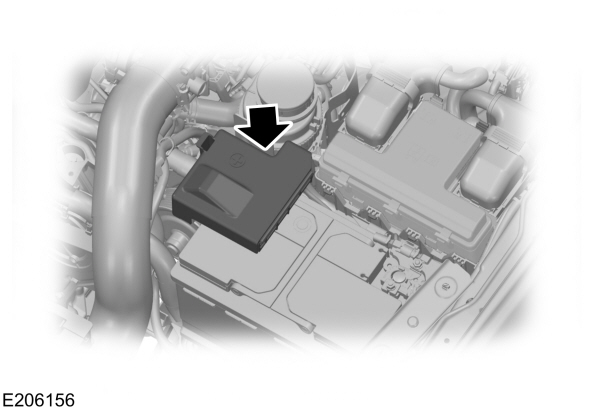

Cutia de distribuție a puterii se află în compartiment motor lângă baterie.
Motor 2,3 l

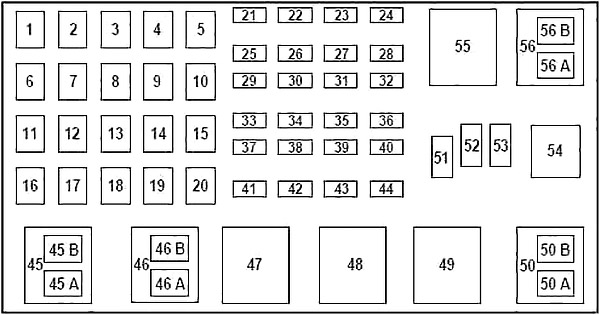

Motoare 3,0L și 4,0L (2001)

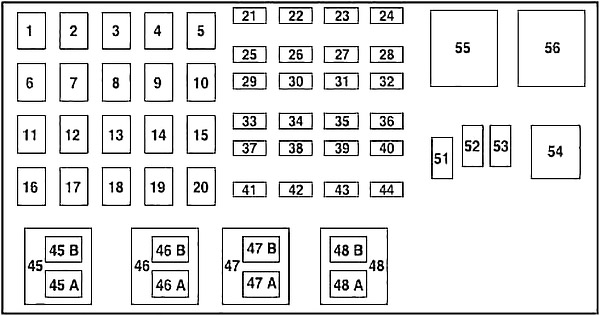

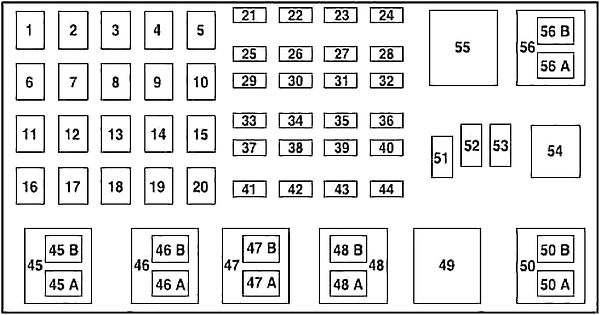

Motoare 3,0L și 4,0L (2002-2003)
| Număr | Ampere [A] | Descriere |
|---|---|---|
| Număr | Ampere [A] | Descriere |
| 1 | 50 | Panou cutia de siguranțe I/P |
| 2 | 50 | Amplificator (doar sistem audio Tremor) |
| 3 | — | Neutilizat |
| 4 | — | Neutilizat |
| 5 | — | Neutilizat |
| 6 | 50 | Motor pompa ABS |
| 7 | 30 | Modul control motor (PCM) |
| 8 | 20 | Încuietori electrice uși și acces la distanță |
| 9 | — | Neutilizat |
| 10 | — | Neutilizat |
| 11 | 50 | Releu demaror, întrerupător aprindere |
| 12 | 20 | Alimentare geam |
| 13 | 20 | Motoare 3,0L și 4,0L: motor 4×4 |
| 14 | — | Neutilizat |
| 15 | — | Neutilizat |
| 16 | 40 | Motor ventilator |
| 17 | 20 | Motor 2,3 l: ventilator auxiliar răcire |
| 18 | — | Neutilizat |
| 19 | — | Neutilizat |
| 20 | — | Neutilizat |
| 21 | 10 | Memorie PCM |
| 22 | — | Neutilizat |
| 23 | 20 | Motor pompă combustibil |
| 24 | 30 | Faruri |
| 25 | 10 | Electromagnet ambreiaj climatizare |
| 26 | — | Neutilizat |
| 27 | — | Neutilizat |
| 28 | 30 | Modul 4WABS |
| 29 | — | Neutilizat |
| 30 | 15 | Remorcă |
| 31 | 20 | Proiectoare de ceață, lumini de zi (DRL) |
| 32 | — | Neutilizat |
| 33 | 15 | Lumină parcare |
| 34 | — | Neutilizat |
| 35 | — | Neutilizat |
| Număr | Ampere [A] | Descriere |
|---|---|---|
| 36 | — | Neutilizat |
| 37 | — | Neutilizat |
| 38 | 10 | Far de întâlnire stânga |
| 39 | — | Neutilizat |
| 40 | — | Neutilizat |
| 41 | 20 | Senzori de oxigen încălziți |
| 42 | 10 | Far de întâlnire dreapta |
| 43 | — | Motor 2,3 l: (rezistor) |
| 44 | — | Neutilizat |
| 51 | — | Neutilizat |
| 52 | — | Neutilizat |
| 53 | — | Diodă: Modul control motor (PCM) |
| Releu | ||
| 45A | Ștergător parbriz | |
| 45B | Parcare ștergător/Rotire | |
| 46A | Motor 2,3 l: pompă combustibil | |
| Motoare 3,0L și 4,0L (2002-2003): Pompă combustibil | ||
| 46B | Motor 2,3 l: remorcă | |
| Motoare 3,0L și 4,0L (2001): Pompă spălător parbriz față | ||
| Motoare 3,0L și 4,0L (2002-2003): Tracțiune remorcă | ||
| 47 | Motor 2,3 l: demaror | |
| Motoare 3,0L și 4,0L (2001): A/B – Neutilizat | ||
| 47A | Motoare 3,0L și 4,0L (2002-2003): Electrovalvă ambreiaj climatizare | |
| 47B | Motoare 3,0L și 4,0L (2002-2003): Pompă spălător parbriz față | |
| 48 | Motor 2,3 l: ventilator auxiliar răcire | |
| 48A | Motoare 3,0L și 4,0L: Proiectoare de ceață | |
| 48B | Motoare 3.0L și 4.0L: Releu proiectoare de ceață | |
| 49 | Motoare 3,0L și 4,0L (2001): Demaror | |
| 50 | Neutilizat | |
| 50A | Motoare 3,0L și 4,0L (2001): neutilizat | |
| 50B | Motoare 3,0L și 4,0L (2001): Pompă combustibil | |
| 54 | Modul control motor (PCM) | |
| 55 | Ventilator | |
| 56 | Motoare 3,0L și 4,0L (2002-2003): Demaror | |
| 56A | Electromagnet ambreiaj climatizare | |
| 56B | Motor 2,3 l: pompă spălător parbriz față | |
| Motoare 3,0L și 4,0L (2001): Remorcă | ||
Ford Ranger (2006-2011) – schema cutiei de siguranțe
Anul producției: 2006, 2007, 2008, 2009, 2010, 2011.
Siguranță brichetă (priză de alimentare) în Ford Ranger (2006-2011) este siguranța 1 în cutia centrală de siguranțe.
Cutia centrală de siguranțe
| Nr | Amp [A] | Culoare | Descriere |
| 1 | 20 | galben | Brichetă; Audio; Oglinzi exterioare electrice; Priză de alimentare suplimentară. |
| 2 | 15 | albastru | Scaun încălzit |
| 3 | 15 | albastru | Ștergător și spălător parbriz |
| 4 | 10 | roșu | Climatizare; Releu ABS. |
| 5 | 30 | roz | Închidere centralizată |
| 6 | 30 | roz | Geamuri electrice |
| 7 | 20 | galben | Electrovalvă ABS |
| 8 | 15 | albastru | Lumini de frână; Claxon. |
| 9 | 10 | roșu | Lumini de avarie |
| 10 | 15 | albastru | Instrumentație; Lumini de mers înapoi; Semnalizatoare; Sistem de deblocare la distanță (RFW). |
| 11 | 15 | blu | Sisteme de gestionare a motorului |
| 12 | – | – | Neutilizat |
| 13 | 10 | rosso | Cuplaj magnetic al climatizării |
| 14 | 20 | giallo | Geam spate încălzit |
| 15 | 10 | rosso | Lumină spate proiectoare de ceață |
| 16 | 15 | blu | Far dreapta |
| 17 | 15 | blu | Far stânga |
| 18 | 15 | blu | Far față proiectoare de ceață |
| 19 | 10 | rosso | Lumini spate, laterale; Iluminare număr de înmatriculare. |
| 20 | 15 | blu | Lumini interioare; Sistem de alertă. |
| 21 | – | – | Neutilizat |
| 22 | 30 | rosa | Geamuri electrice |

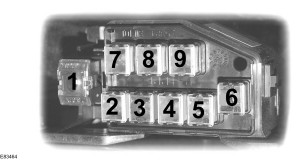

Cutia de siguranțe suplimentară
| Nr | Amp [A] | Culoare | Descriere |
| 1 | 80 | – | Pentru protecția tuturor circuitelor |
| 2 | 60 | – | Bujiu de aprindere |
| 3 | 40 | – | Sisteme de gestionare motor; Instrumentație; Brichetă1; Geamuri electrice1 |
| 4 | 60 | – | Faruri |
| 5 | 20 | – | Injectoare; Sistem injecție combustibil. |
| 6 | 40 | – | Motor ABS; Lumini de avarie; Lumini de frână. |
| 7 | 30 | – | Încălzitor combustibil |
| 8 | 60 | – | Climatizare; Spălător parbriz și Ștergător/Ștergătoare parbriz. |
| 9 | 60 | – | Climatizare; Geam spate încălzit 1; Închidere centralizată 1; Electromagnet ABS 1; Geamuri electrice 1; Lumini spate sau lumini proiectoare de ceață 1 |
| 1 Unele variante | |||
Inclinometru și siguranță busolei
| Nr | Amp [A] | Culoare | Descriere |
| 1 | 2 | – | Pentru protecția tuturor circuitelor inclinometrului și busolei. |
Ford Ranger (2015-2016) – schema bloc siguranțe
Anul producției: 2015, 2016.
Siguranță brichetă (priză de alimentare) în Ford Ranger (2015-2016) este siguranța 20 în bloc siguranțe în compartiment motor.

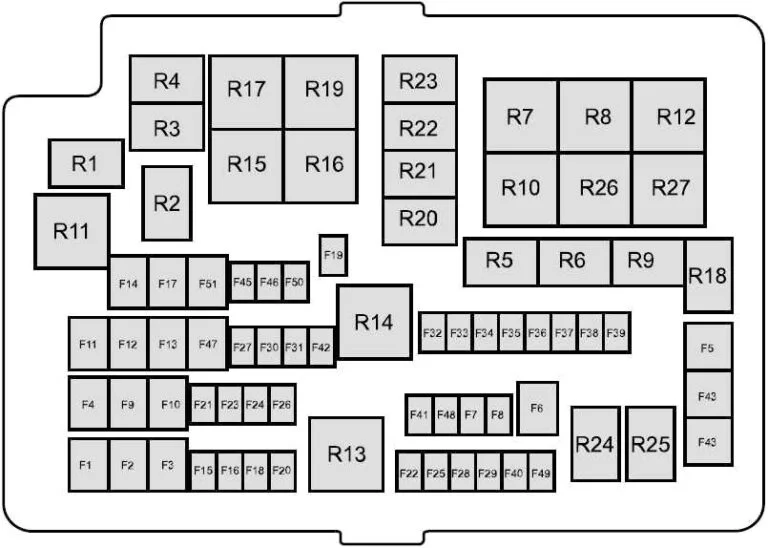

Bloc siguranțe în compartiment motor
| Nr | Amp [A] | Descriere |
| 1 | 60 | Alimentarea bloc siguranțe în partea pasagerului (baterie). |
| 2 | 60 | Alimentarea bloc siguranțe în partea pasagerului (baterie). |
| 3 (benzina) | 50 | Ventilator răcire motor |
| 3 (Diesel | 60 | Modul control bujii aprindere |
| 4 | 40 | Modul sistem antiblocare roți (ABS) |
| 5 | 30 | Geamuri electrice (față și spate) |
| 6 | 25 | Masă motor tracțiune integrală (4WD) |
| 7 | – | Neutilizat |
| 8 | – | Neutilizat |
| 9 | 20 | Scaune electrice |
| 10 | 25 | Geamuri electrice (față) |
| 11 | 30 | Motor ventilator |
| 12 | 25 | Putere motor tracțiune integrală (4WD) |
| 13 | 20 | Bobine de aprindere demaror |
| 14 | 20 | Geam spate încălzit |
| 15 (benzina) | 10 | Pompă combustibil tip flex |
| 15 (Diesel) | 20 | Bujie aprindere vaporizator |
| 16 | 10 | Ambreiaj climatizare |
| 17 | 25 | Geamuri electrice (față) |
| 18 | 25 | Motor ștergător parbriz față |
| 19 | 25 | Masă motor ștergător parbriz față |
| 20 | 20 | Brichetă |
| 21 | 15 | Claxon |
| 22 | 15 | Injectoare combustibil; Electrovalvă flex-fuel. |
| 23 | 10 | Electrovalvă blocare diferențial |
| 24 | 20 | Priză auxiliară alimentare bord; Partea superioară a consolei. |
| 25 | 15 | Bobine de aprindere; Senzor de temperatură și flux de aer; Modulul bujiilor de aprindere; Supapă de control a vidului (VCV); Regulator electronic de vid (EVRV). |
| 26 | 7,5 | Modul control electronic (ECM) |
| 27 | 10 | Modul control cutie (TCM) |
| 28 | 10 | Oxigen încălzit în gazele de eșapament; Senzor universal de oxigen încălzit; Bobine releu. |
| 29 | 15 | Modul control electronic (ECM) |
| 30 | 15 | Senzor monitorizare baterie |
| 31 | 20 | Priză alimentare suplimentară (consolă spate) |
| 32 | 5 | Presostat climatizare |
| 33 | 10 | Modul control cutie (TCM) |
| 34 | 5 | Modul șef echipaj, de rezervă |
| 35 | 20 | Alimentare bloc siguranțe în zona pasagerilor (aprindere). |
| 36 | 5 | Modul sistem antiblocare |
| 37 | 10 | Nivelare faruri |
| 38 | 20 | Scaun încălzit |
| 39 | 10 | Oglinzi electrice |
| 40 | – | Neutilizat |
| 41 | 10 | Oglinzi încălzite |
| 42 | 10 | Semnal de avertizare |
| 43 | 30 | Geam față încălzit (dreapta) |
| 44 | 30 | Geam față încălzit (stânga) |
| 45 | 25 | Modul sistem antiblocare |
| 46 | 20 | Priză alimentare suplimentară (consolă centrală). |
| 47 | 20 | Modul remorcă |
| 48 | – | Neutilizat |
| 49 | – | Neutilizat |
| 50 | 5 | Releu aprindere; Bobine releu. |
| 51 | 30 | Geamuri electrice (spate) |
| Nr | Descriere |
| R1 | Blocare cheie |
| R2 | Comutator ștergător pornit sau oprit |
| R3 | Claxon |
| R4 | Ambreiaj climatizare |
| R5 | Bloc diferențial |
| R6 | Ștergător Hi sau Lo |
| R7 | Ventilator răcire motor jos |
| R8 | Ventilator răcire motor sus |
| R9 | Pompă combustibil tip flex; Bujie aprindere vaporizator. |
| R10 | Geam spate încălzit |
| R11 | Geam față încălzit |
| R12 | Gol |
| R13 | Alimentare electronică modul control (ECM). |
| R14 | Aprindere |
| R15 | Motor 4WD 2 (partea dreaptă) |
| R16 | Motor 4WD 1 (în sens antiorar) |
| R17 | Motor 4WD |
| R18 | Claxon de siguranță |
| R19 | Demaror |
| R20 | Gol |
| R21 | Gol |
| R22 | Gol |
| R23 | Gol |
| R4 | Gol |
| R25 | Gol |
| R26 | Motor ventilator |
| R27 | Scaun electric |

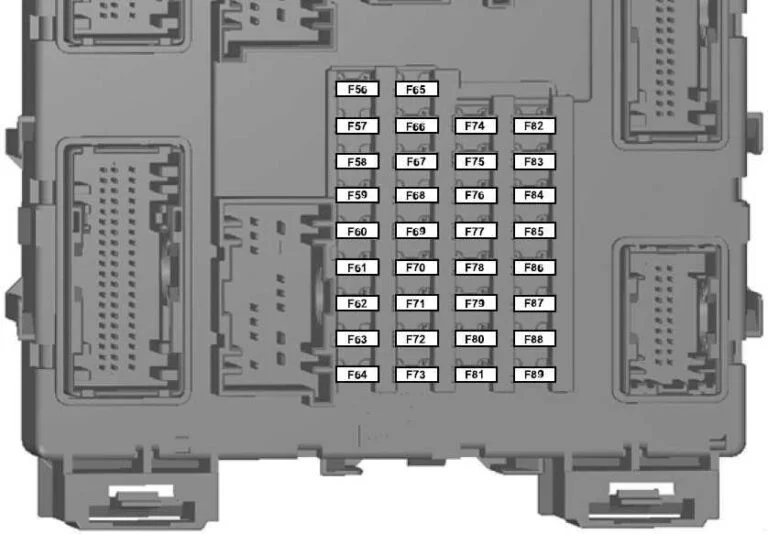

Cutia de siguranțe în partea pasagerului
| Nr | Amp [A] | Descriere |
| 56 | 20 | Pompă combustibil |
| 57 | – | Neutilizat |
| 58 | – | Neutilizat |
| 59 | 5 | Sistem antifurt pasiv (PAT) |
| 60 | 10 | Iluminare interioară; Set de întrerupătoare ușă partea șoferului; Lumini ambientale; Lumini de cuvă; Manetă cutie automată; Iluminare compartiment motor. |
| 61 | – | Neutilizat |
| 62 | 5 | Modul senzor ploaie |
| 63 | – | Neutilizat |
| 64 | – | Neutilizat |
| 65 | – | Neutilizat |
| 66 | 20 | Deblocare ușă partea șoferului; Închidere centralizată dublă. |
| 67 | 5 | Întrerupător lumină de stop |
| 68 | – | Neutilizat |
| 69 | 5 | Set semnalizatoare; Modul control integrat (ICP); Modul urmărire și blocare. |
| 70 | 20 | Închidere centralizată |
| 71 | 5 | Climatizare |
| 72 | 7,5 | Semnal de alertă |
| 73 | 5 | Diagnosticare la bord II |
| 74 | 20 | Dosar principal |
| 75 | 15 | Faruri față proiectoare de ceață |
| 76 | 10 | Lumină de marșarier, oglindă retrovizoare |
| 77 | 20 | Pompă ștergător parbriz |
| 78 | 5 | Cheie aprindere |
| 79 | 15 | Semnal audio DIN; Sunet FSAO; Display multifuncțional. |
| 80 | 20 | Display multifuncțional; Audio Hi; Modul închidere supapă frână (BVC). |
| 81 | 5 | Senzor mișcare interior |
| 82 | 20 | Masa pompei ștergător parbriz |
| 83 | 20 | Bază închidere centralizată |
| 84 | 20 | Deblocare ușă șofer; Închidere centralizată dublă la sol. |
| 85 | 7,5 | Set semnalizatoare; Modul asistență parcare; Cameră marșarier; Climatizare manuală; Oglindă retrovizoare; Modul urmărire și blocare. |
| 86 | 10 | Sistem de siguranță; Indicator dezactivare airbag partea pasagerului. |
| 87 | 5 | Tahograf |
| 88 | – | Neutilizat |
| 89 | – | Neutilizat |
Bloc siguranțe suplimentar
| Nr | Amp [A] | Descriere |
| 1 | 25 | Faruri de întâlnire |
| 2 | 15 | Lumini de poziție |
| 3 | 10 | Lampă avertizare LED |
| 4 | 15 | Lumini de lucru |
| 5 | 20 | De rezervă |
| 6 | 20 | Punct de alimentare |
| 7 | 15 | Lumină marșarier |
| 8 | 15 | Semnalizator; Lumină de stop. |
| 9 | 5 | Șef echipaj |
| 10 | 5 | Dezactivează siguranță (împământare izolator). |
| 11 | – | Neutilizat |
| 12 | – | Neutilizat |
| Nr | Descriere |
| R1 | Lumini de lucru |
| R2 | Led avertizare lampă |
| R3 | De rezervă |
| R4 | Far poziție |
| R5 | Semnalizator direcție (stânga) |
| R6 | Semnalizator direcție (dreapta) |
| R7 | Lumină de stop |
| R8 | Neutilizat |
| R9 | Neutilizat |
Ford Ranger (2019-…) – schema cutiei de siguranțe
Anul producției: 2019, 2020, 2021.
Siguranțele Brichetei (priza de alimentare) în Ford Ranger sunt siguranțele # 5 (punct de alimentare auxiliar 3 – consola spate), # 10 (punct de alimentare auxiliar 1 – bord), # 16 (punct de alimentare auxiliar 2 – bord) și # 17 (Punct de alimentare auxiliar – compartiment motor spate) în cutia de siguranțe din compartiment motor.

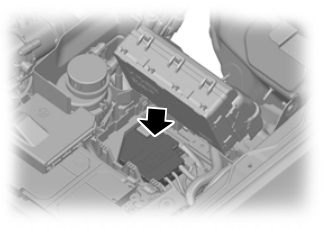

Poziția cutiei de siguranțe
Compartiment pasageri
Panoul cutiei de siguranțe se află sub și în exteriorul coloanei volanului, în spatele capacului de acces.
Compartiment motor
Cutia de distribuție a puterii se află în compartiment motor (partea stângă).
Cutie de distribuție a alimentării – partea inferioară
La baza cutiei de siguranțe se află siguranțele.

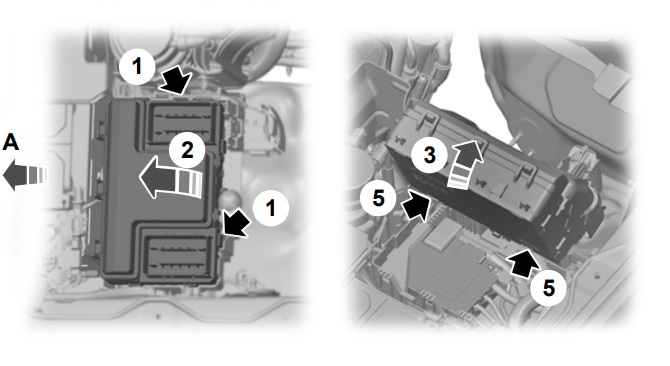

Pentru acces, urmați acești pași:
1. Deblocați două cârlige situate pe ambele părți ale cutiei de siguranțe;
2. Ridicați partea spate a cutiei de siguranțe de pe suport;
3. Mutați cutia de siguranțe spre spatele compartimentului motor și rotiți, așa cum este arătat;
4. Rotiți partea spate a cutiei de siguranțe pentru a accesa partea inferioară;
5. Deblocați două cârlige pentru a deschide capacul.

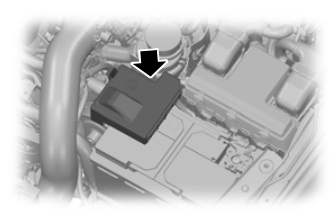

Cutie de siguranțe auxiliară nr. 1
Este fixată la polul pozitiv al bateriei.
Cutie de siguranțe nr. 2
Se află sub cutia de siguranțe din compartiment motor.
Schemele cutiei de siguranțe
2019
Compartiment pasageri

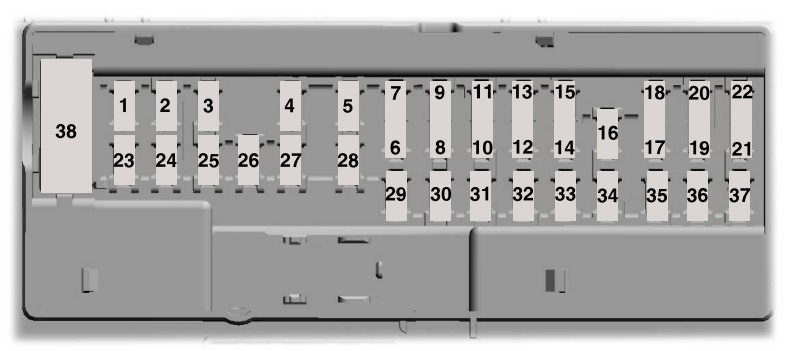

Atribuirea siguranțelor în compartiment pasageri (2019)
| Nr | Amperaj [A] | Descriere |
|---|---|---|
| Nr | Amperaj [A] | Descriere |
| 1 | – | Neutilizat |
| 2 | 7,5A | Neutilizat (de rezervă) |
| 3 | 20A | Încuietoare ușă partea șoferului |
| 4 | 5A | Neutilizat (de rezervă) |
| 5 | 20A | Amplificator audio de marcă |
| 6 | 10 A | Neutilizat (de rezervă) |
| 7 | 10 A | Neutilizat (de rezervă) |
| 8 | 10 A | Claxon de siguranță |
| 9 | 10 A | Telematică |
| 10 | 5A | Neutilizat (de rezervă) |
| 11 | 5A | Neutilizat (de rezervă) |
| 12 | 7,5A | Panou de control electronic; Climatizare. |
| 13 | 7,5A | Tablou de bord; Modul control coloana volan; Conector interfață date. |
| 14 | 10 A | Modul alimentare extins (pentru modul Restraints și modul Occupant) |
| 15 | 10 A | Modul ușă; Conector interfață date. |
| 16 | 15 A | Încuietoare dublă uși spate |
| 17 | 5A | Neutilizat (de rezervă) |
| 18 | 5A | Comutator aprindere; Electromagnet blocare; Buton pornire. |
| Nr | Amperaj [A] | Descriere |
|---|---|---|
| 19 | 7,5A | Modul de alimentare extins (pentru modulul Restraints și modulul Occupant) |
| 20 | 7,5A | Neutilizat (de rezervă) |
| 21 | 5A | Senzor de umiditate și temperatură în mașină |
| 22 | 5A | Neutilizat (de rezervă) |
| 23 | 10 A | Invertor; Comutator blocare uși. |
| 24 | 20A | Închidere centralizată |
| 25 | 30A | Geam electric ușa partea șoferului |
| 26 | 30A | Neutilizat (de rezervă) |
| 27 | 30A | Neutilizat (de rezervă) |
| 28 | 20A | Amplificator audio |
| 29 | 30A | Neutilizat (de rezervă) |
| 30 | 30A | Neutilizat (de rezervă) |
| 31 | 15A | Neutilizat (de rezervă) |
| 32 | 10 A | Modul transmițător-receptor radio; Sincronizare la distanță a ușilor. |
| 33 | 20A | Unitate audio |
| 34 | 30A | Releu Run / Start |
| 35 | 5A | Neutilizat (de rezervă) |
| 36 | 15A | Oglindă interioară cu funcție de întunecare automată; Control reglare oglindă. |
| 37 | 20A | Neutilizat (de rezervă) |
| 38 | 30A | Geamuri electrice |

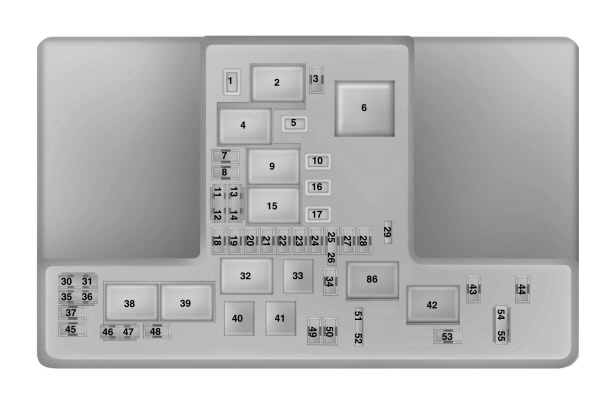

Compartiment motor

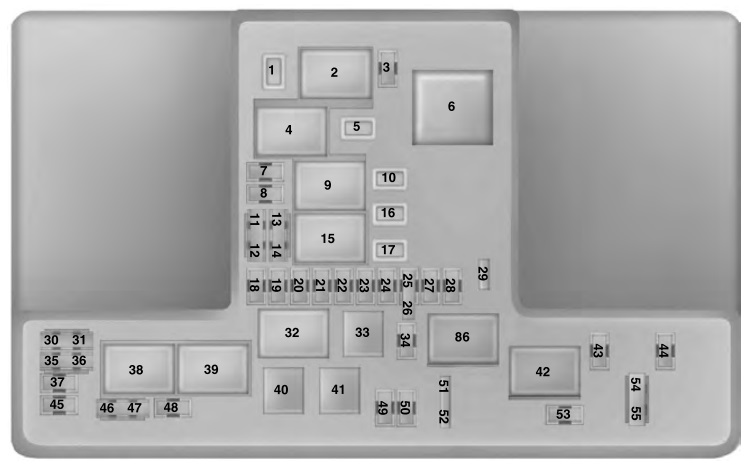

Atribuirea siguranțelor și releelor în bloc siguranțe (2019)
| Nr | Amperaggi [A] | Descriere |
|---|---|---|
| Nr | Amperaggi [A] | Descriere |
| 1 | 15 A | Neutilizat |
| 2 | – | Releu electromagnetic al demarorului |
| 3 | 5A | Senzor ploaie |
| 4 | – | Releu motor ventilator |
| 5 | 20A | Punct de alimentare auxiliar 3 – consolă spate |
| 6 | – | Releu lumini de poziție remorcă |
| 7 | 20A | Modul control sistem tracțiune |
| 8 | 20A | Electrovalvă de evacuare rezervor; Supapă închidere vapori combustibil; Supapă evacuare rezervor; Supape distribuție cu came variabile 1 și 2; Sonde lambda încălzite. |
| 9 | – | Releu modul control grup propulsor |
| 10 | 20A | Punct de alimentare auxiliar 1 – bord |
| 11 | 15 A | Bobine de aprindere |
| 12 | 15 A | Sistem control climatizare; Încălzitor transmisie; Pompă apă auxiliară; Control supapă admisie; Ambreiaj ventilator; Pompă ulei; Bypass turbocompresor. |
| 13 | 15 A | Neutilizat (de rezervă) |
| 14 | 15 A | Neutilizat (de rezervă) |
| 15 | – | Releu Run / Start |
| 16 | 20A | Punct de alimentare auxiliar 2 – bord |
| 17 | 20A | Punct de alimentare auxiliar – compartiment încărcare spate |
| 18 | 10 A | Neutilizat (de rezervă) |
| 19 | 10 A | Servodirecție electrică |
| 20 | 10 A | Comutator control iluminare |
| 21 | 5A | Releu Run / Start |
| 22 | 10 A | Compresor aer condiționat |
| 23 | 7,5A | Modul calitate tensiune |
| 24 | 10 A | Neutilizat (de rezervă) |
| 25 | 10 A | Sistem antiblocare roți (ABS) |
| 26 | 10 A | Neutilizat (de rezervă) |
| 27 | – | Neutilizat |
| Nr | Amperaggi [A] | Descriere |
|---|---|---|
| 28 | 10 A | Modul control al sistemului de tracțiune |
| 29 | 7,5 A | Port USB de încărcare |
| 30 | – | Neutilizat |
| 31 | – | Neutilizat |
| 32 | – | Releu pompa combustibil |
| 33 | – | Releu ambreiaj climatizare |
| 34 | 10 A | Lumină de marșarier remorcă |
| 35 | 15A | Neutilizat (de rezervă) |
| 36 | – | Neutilizat |
| 37 | 10 A | Oglindă exterioară încălzită |
| 38 | – | Viraj remorcă dreapta și releu lumini de stop |
| 39 | – | Viraj remorcă stânga și releu lumini de stop |
| 40 | – | Releu lumini marșarier remorcă |
| 41 | – | Releu claxon |
| 42 | – | Motor 4WD (tracțiune integrală) nr. 2 relee |
| 43 | – | Neutilizat |
| 44 | – | Neutilizat |
| 45 | 5A | Neutilizat (de rezervă) |
| 46 | 10 A | Neutilizat (de rezervă) |
| 47 | 10 A | Comutator pedală frână |
| 48 | 20A | Claxon |
| 49 | 15 A | Modul control transmisie; Pompă ulei. |
| 50 | 10 A | Încălzire ștergător |
| 51 | – | Neutilizat |
| 52 | – | Neutilizat |
| 53 | 15 A | Bloc diferențial spate |
| 54 | – | Neutilizat |
| 55 | – | Neutilizat |
| 86 | – | Releu motor 4WD nr. 1 |

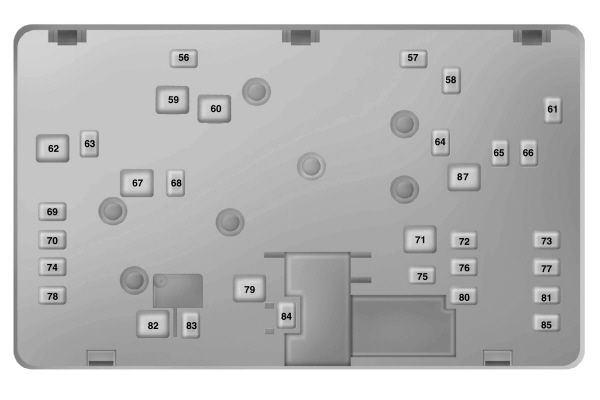

Compartiment motor, partea inferioară

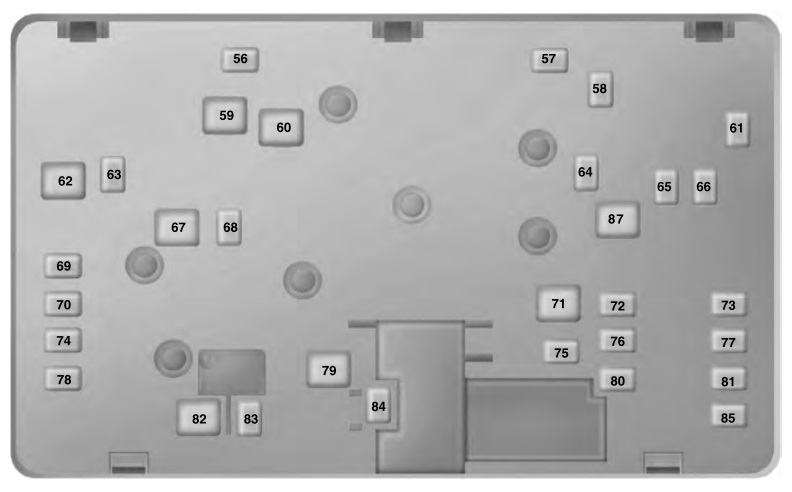

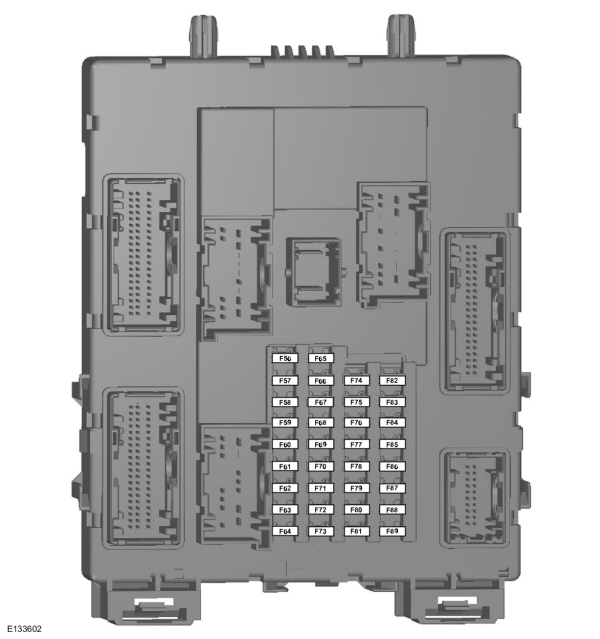

Atribuirea siguranțelor și releelor în bloc siguranțe (partea inferioară) (2019)
| Nr | Amperaggi [A] | Descriere |
|---|---|---|
| Nr | Amperaggi [A] | Descriere |
| 56 | 15A | Semnal remorcă stânga și releu lumină de stop |
| 57 | – | Neutilizat |
| 58 | – | Neutilizat |
| 59 | – | Neutilizat |
| 60 | 30A | Modul control pompă combustibil |
| 61 | – | Neutilizat |
| 62 | 50A | Modul control caroserie 1 – iluminare |
| 63 | 15A | Semnal remorcă dreapta și releu lumină de stop |
| 64 | 30A | Frâne remorcă |
| 65 | 20A | Scaun șofer încălzit |
| 66 | 25A | Tracțiune integrală |
| 67 | 50A | Modul control caroserie 2 – iluminare |
| 68 | 30A | Dezghețare lunetă spate |
| 69 | 30A | Electrovalve sistem antiblocare |
| 70 | 30A | Scaun pasager reglabile electric |
| Nr | Amperaggi [A] | Descriere |
|---|---|---|
| 71 | 30A | Lumini de poziție remorcă |
| 72 | – | Neutilizat |
| 73 | 30A | Modul remorcă |
| 74 | 30A | Scaun partea șoferului cu suport |
| 75 | – | Neutilizat |
| 76 | – | Neutilizat |
| 77 | – | Neutilizat |
| 78 | – | Neutilizat |
| 79 | 40A | Motor ventilator |
| 80 | 20A | Scaun partea pasagerului încălzit |
| 81 | 40A | Invertor |
| 82 | 60A | Pompă sistem antiblocare |
| 83 | 30A | Motor ștergător parbriz |
| 84 | 30A | Bobină demaror |
| 85 | – | Neutilizat |
| 87 | 40A | Modul remorcă |

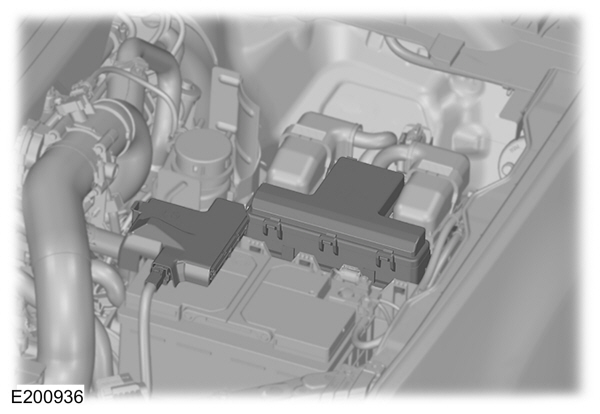

Cutia de siguranțe auxiliară nr. 1 (pe baterie)
| Nr | Amperaggi [A] | Descriere |
|---|---|---|
| 1 | 225A | Alternator |
| 2 | 125A | Servodirecție electronică |
Cutia de siguranțe auxiliară nr. 2 (sub cutia de siguranțe)
| Nr | Amperaj [A] | Descriere |
|---|---|---|
| 1 | – | Neutilizat |
| 2 | 125A | Modul control caroserie |
| 3 | 50A | Modul calitate tensiune (furnizează punctul mort al luminii spate, camera pentru marșarier, afișaj head-up, comutator 4×4, modul procesare imagini și radar adaptiv al cruise control). |
| 4 | – | Bare de distribuție pentru cutia de siguranțe |
Ford Ranger – schema cutiei de siguranțe
Anul producției: 2020

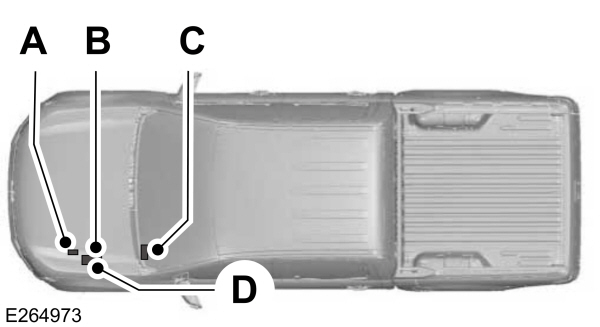

POZIȚIILE SIGURANȚELOR
A – Siguranță suplimentară de curent mare.
B – Siguranță în compartiment motor (vehicule cu servodirecție hidraulică)/siguranță în compartiment motor (vehicule cu servodirecție electronică).
C – Siguranță în habitaclu.

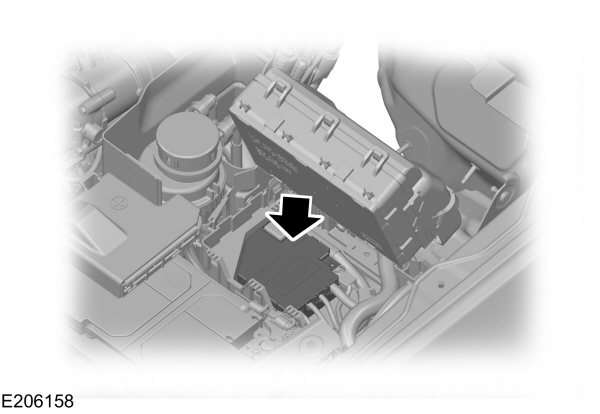

D – Siguranță de curent mare (sub siguranța din compartiment motor) (dacă este prezentă).

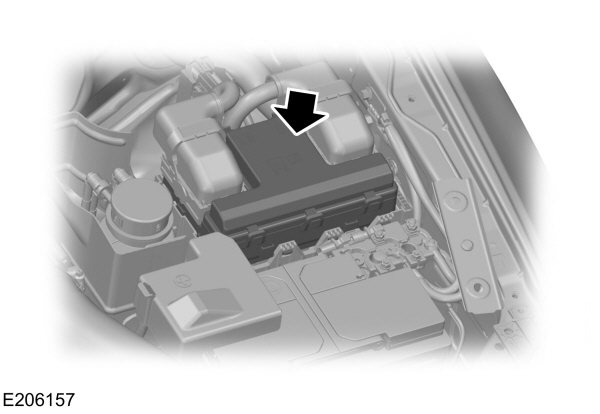

Siguranță în compartiment motor
Siguranță în compartiment motor – vehicule cu servodirecție electronică
Siguranță de curent mare

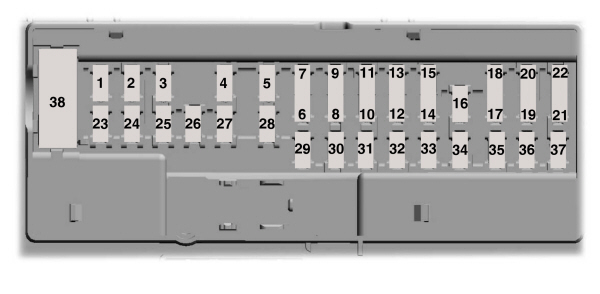

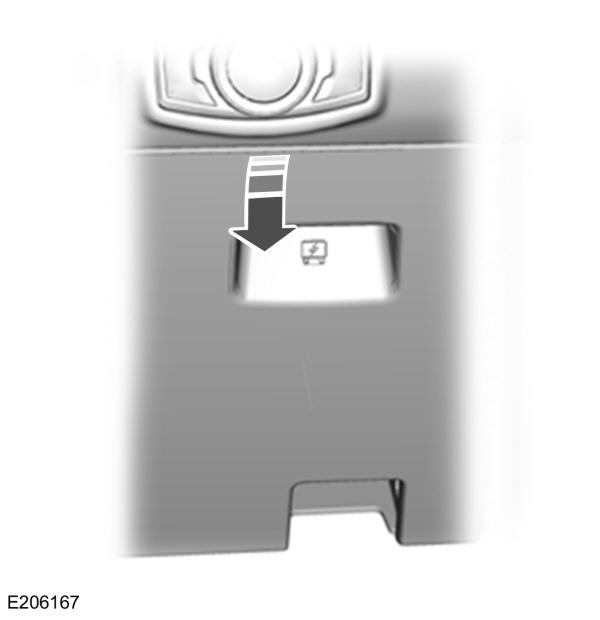

Siguranță în habitaclu
Vehicule produse din 09.03.2020 până la 15.11.2020

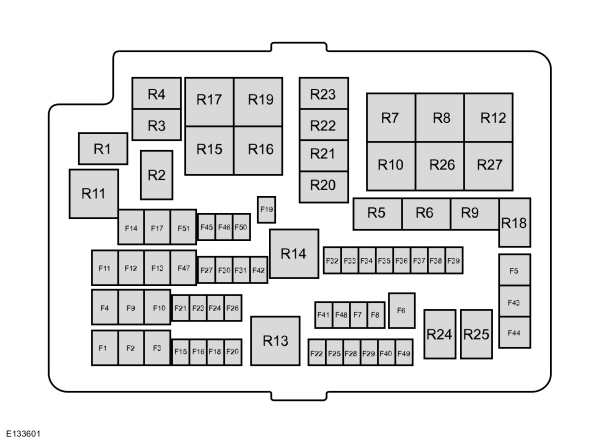

Siguranță de alimentare – vehicule cu servodirecție hidraulică
| Număr | Ampere [A] | Descriere |
|---|---|---|
| Număr | Ampere [A] | Descriere |
| F1 | 60 A1 | Alimentarea siguranței în compartiment motor (baterie). |
| F2 | 60 A1 | Alimentarea siguranței în compartiment motor (baterie). |
| F3 | 50 A1 | Ventilator răcire motor (2,5L). |
| 60 A1 | Modul control bujii (2,2L). | |
| F4 | 40 A1 | Modul sistem antiblocare roți (ABS) în timpul frânării. |
| F5 | 30 A1 | Geamuri electrice (față și spate). |
| F6 | – | Neutilizat. |
| F7 | – | Neutilizat. |
| F8 | – | Neutilizat. |
| F9 | 20 A1 | Brichetă. |
| F10 | 20 A1 | Siguranță suplimentară în bord. |
| F11 | 30 A1 | Motor ventilator. |
| F12 | 25 A1 | Alimentare motor 4×4 (4WD). |
| F13 | 20 A1 | Electromagnet demaror. |
| F14 | 20 A1 | Încălzire lunetă spate. |
| F15 | 15 A2 | Bujie vaporizator. (2,2L) |
| F16 | 10 A2 | Ambreiaj climatizare. |
| F17 | 25 A1 | Geamuri electrice (față). |
| F18 | 25 A2 | Motor ștergător parbriz față. |
| F19 | – | Neutilizat. |
| F20 | – | Neutilizat. |
| F21 | 15 A2 | Claxon. |
| F22 | 10 A2 | Injectoare. |
| F23 | 10 A2 | Electrovalvă blocare diferențial. |
| F24 | – | Neutilizat. |
| Număr | Ampere [A] | Descriere |
|---|---|---|
| F25 | 15 A2 | Bobine de aprindere. (2,5L); Senzor de temperatură și flux de aer (TMAF). (2,2L); Modulul bujiilor. (2,2L); Supapă de control a golului (VCV). (2,2L); Supapă a regulatorului electronic al golului (EVRV). (2,2L). |
| F26 | 7,5 A2 | Modul control electronic (ECM). |
| F27 | – | Neutilizat. |
| F28 | 10 A2 | Senzori de evacuare; (2,5L) Bobine releu. |
| F29 | 15 A2 | Modul control electronic (ECM). |
| F30 | – | Neutilizat. |
| F31 | 20 A2 | Siguranță suplimentară (consolă spate). |
| F32 | 5 A2 | Comutator de presiune al sistemului de climatizare. (2,5L) (2,2L) |
| F33 | – | Neutilizat. |
| F34 | – | Neutilizat. |
| F35 | 20 A2 | Alimentare siguranță în habitaclu (aprindere). |
| F36 | 5 A2 | Modul sistem antiblocare roți (ABS) în timpul frânării. |
| F37 | 10 A2 | Reglarea poziției farurilor. |
| F38 | 20 A2 | Scaun încălzit. |
| F39 | 10 A2 | Oglinzi reglabile electric. |
| F40 | 10 A2 | Pompă vaporizator. (2,2L) |
| F41 | – | Neutilizat. |
| F42 | 10 A2 | Sirenă alarmă. |
| F43 | – | Neutilizat. |
| F44 | – | Neutilizat. |
| F45 | 25 A2 | Modul sistem antiblocare roți (ABS) în timpul frânării. |
| F46 | 20 A2 | Izolator baterie. |
| F47 | 40 A1 | Modul remorcă remorcă. |
| F48 | – | Neutilizat. |
| F49 | – | Neutilizat. |
| F50 | 5 A2 | Releu aprindere; Bobine releu. |
| F51 | 20 A1 | Cârlig remorcare. |
1Siguranță de tip J.
2Mini siguranță.
| Numărul releului | Descriere |
|---|---|
| Numărul releului | Descriere |
| R1 | Neutilizat. |
| R2 | Aprindere sau oprire a ștergătorului/ștergătoarelor parbriz. |
| R3 | Claxon. |
| R4 | Ambreiajul climatizării. |
| R5 | Blocarea diferențialului. |
| R6 | Mișcare rapidă sau lentă a ștergătorului/ștergătoarelor parbriz. |
| R7 | Viteză mică a ventilatorului răcire motor. (2,5L) |
| R8 | Viteză mare a ventilatorului răcire motor. (2,5L) |
| R9 | Pompă flex-fuel. (2,5L) Bujie vaporizator. (2,2L) |
| R10 | Încălzirea lunetei spate. |
| R11 | Neutilizat. |
| R12 | Neutilizat. |
| R13 | Menținerea alimentării modulului control electronic (ECM). |
| Numărul releului | Descriere |
|---|---|
| R14 | Aprindere. |
| R15 | Motor 2 al sistemului cu patru roți motrice (4WD) (în sensul acelor de ceasornic). |
| R16 | Motor 1 al sistemului cu patru roți motrice (4WD) (în sens invers acelor de ceasornic). |
| R17 | Motor al sistemului cu patru roți motrice (4WD). |
| R18 | Sirenă a sistemului de alertă. |
| R19 | Demaror. |
| R20 | Neutilizat. |
| R21 | Neutilizat. |
| R22 | Neutilizat. |
| R23 | Neutilizat. |
| R24 | Neutilizat. |
| R25 | Neutilizat. |
| R26 | Motor ventilator. |
| R27 | Neutilizat. |
Siguranță în habitaclu – vehicule cu servodirecție hidraulică
| Poziția siguranțelor | Curent | Element protejat |
|---|---|---|
| Poziția siguranțelor | Curent | Element protejat |
| F56 | 20 A3 | Pompă combustibil. |
| F57 | – | Neutilizat. |
| F58 | – | Neutilizat. |
| F59 | 5 A3 | Sistem antifurt pasiv (PATS). |
| F60 | 10 A3 | Lumină interioară; Grup de întrerupătoare în ușa partea șoferului; Lumini ambientale; Lumini prag; Cutie automată; Lumină iluminare compartiment picioare; |
| F61 | – | Neutilizat. |
| F62 | 5 A3 | Modul senzor ploaie. |
| F63 | – | Neutilizat. |
| F64 | – | Neutilizat. |
| F65 | – | Neutilizat. |
| F66 | 20 A3 | Deblocare ușă partea șoferului, masă blocare centrală dublă. |
| F67 | 5 A3 | Comutator lumini STOP. |
| F68 | – | Neutilizat. |
| F69 | 5 A3 | Grup semnalizatoare; Modul control integrat (ICM). |
| F70 | 20 A3 | Închidere centralizată. |
| F71 | 5 A3 | Climatizare. |
| Poziția siguranțelor | Curent | Element protejat |
|---|---|---|
| F72 | 7,5 A3 | Sirena alarmei. |
| F73 | 5 A3 | Sistem diagnosticare la bord (OBD) II. |
| F74 | 20 A3 | Faruri de drum. |
| F75 | 15 A3 | Proiectoare de ceață față. |
| F76 | 10 A3 | Lumină de mers înapoi; Oglindă retrovizoare. |
| F77 | 20 A3 | Pompă ștergătoare parbriz. |
| F78 | 5 A3 | Comutator aprindere. |
| F79 | 15 A3 | Neutilizat (de rezervă). |
| F80 | 20 A3 | Sistem audio. |
| F81 | 5 A3 | Senzor de mișcare interior. |
| F82 | 20 A3 | Masa pompei ștergătoare parbriz. |
| F83 | 20 A3 | Masa închiderii centralizate. |
| F84 | 20 A3 | Deblocare ușă partea șoferului; Masa închiderii centrale duble. |
| F85 | 7,5 A3 | Grup semnalizatoare; Modul sistem asistență parcare; Sistem climatizare cu control manual. |
| F86 | 10 A3 | Sistem siguranță; Martor dezactivare airbag pasager. |
| F87 | – | Neutilizat. |
| F88 | – | Neutilizat. |
| F89 | – | Neutilizat. |
3Siguranță mini.
Siguranță de alimentare – vehicule cu servodirecție electronică
| Poziția cutiei de siguranțe | Curent | Element protejat |
|---|---|---|
| Poziția cutiei de siguranțe | Curent | Element protejat |
| 1 | 15 A4 | Neutilizat (de rezervă). |
| 2 | – | Releu electromagnet demaror. |
| 3 | 5 A4 | Senzor ploaie. |
| 4 | – | Releu motor ventilator. |
| 5 | 20 A4 | Siguranță suplimentară. |
| 6 | – | Releu încălzitor filtru combustibil cu separator apă (2,0L). |
| – | Neutilizat (2,2L, 3,2L). | |
| 7 | 20 A5 | Modul control grup propulsor. |
| 8 | 20 A5 | Control supapă bypass radiator sistem recirculare gaze de eșapament (EGR) – supapă electromagnetică gol (2,0L); Supapă control volumetric (2,2L, 3,2L); Supapă bypass radiator sistem recirculare gaze de eșapament (EGR) (2,2L, 3,2L); Senzor temperatură și debit aer (2,2L, 3,2L); Sondă lambda universală (2,2L, 3,2L). |
| 9 | – | Releu modul control grup propulsor. |
| 10 | 20 A4 | Siguranță suplimentară. |
| 11 | 15 A6 | Modul bujii (2,0L); Neutilizat (de rezervă) (3,2L fără control emisii); Senzor NOx; Senzor particule solide (2,0L, 3,2L cu sistem control emisii). |
| 12 | 15 A6 | Actuator supapă bypass turbocompresor (2,0L); Actuator supapă evacuare (2,0L); Compresor sistem climatizare și supapă control (2,0L); Pompă lichid răcire (2,0L); Motor ventilator; Modul bujii (2,2L, 3,2L). |
| 13 | 15 A6 | Neutilizat (de rezervă). |
| 14 | 15 A6 | Încălzitor sistem ventilare carter ulei (2,0L); Neutilizat (de rezervă) (2,2L, 3,2L). |
| 15 | – | Demaror. |
| 16 | 20 A4 | Siguranță suplimentară. |
| 17 | 20 A4 | Siguranță suplimentară. |
| 18 | 10 A5 | Bobină releu pompă combustibil (2,2L, 3,2L); Neutilizat (de rezervă) (2,0L). |
| 19 | 10 A5 | Sistem asistență electronică direcție. |
| 20 | 10 A5 | Modul control faruri; Reglare poziție faruri. |
| 21 | 15 A5 | Modul control transmisie. |
| 22 | 10 A5 | Compresor sistem climatizare. |
| 23 | 7,5 A5 | Cameră marșarier; Radar sistem control viteză adaptiv; Modul display head-up; Modul procesare imagini A (IPMA) (vehicule fără sistem Start-Stop); Modul calitate tensiune (vehicule cu sistem Start-Stop). |
| 24 | 10 A5 | Neutilizat (de rezervă) (2,0L); Comutator presiune sistem climatizare, vehicule cu motor Diesel cu transmisie mecanică (2,2L, 3,2L). |
| 25 | 10 A6 | Sistem antiblocare roți (ABS) în timpul frânării. |
| 26 | 10 A6 | Tahograf. |
| 27 | – | Neutilizat. |
| Poziția siguranțelor | Curent | Element protejat |
|---|---|---|
| 28 | 10 A5 | Modul control al grupului propulsor. |
| 29 | – | Neutilizat. |
| 30 | – | Neutilizat. |
| 31 | – | Neutilizat. |
| 32 | – | Releu al pompei combustibil. |
| 33 | – | Ambreiaj climatizare. |
| 34 | 15 A5 | Lumină de stop central montată sus. |
| 35 | 15 A5 | Modul control transmisie. |
| 36 | – | Neutilizat. |
| 37 | 10 A5 | Oglindă exterioară încălzită. |
| 38 | – | Neutilizat. |
| 39 | – | Releu de alimentare al sistemului cu patru roți motrice (4WD). |
| 40 | – | Releu al luminii de stop central montată sus. |
| 41 | – | Claxon. |
| 42 | – | Releu motor nr. 2 al sistemului cu patru roți motrice (4WD). |
| 43 | 15 A5 | Modul control dozare reductoare. |
| 44 | 5 A5 | Neutilizat (de rezervă). |
| 45 | 5 A5 | Alimentare bobină releu încălzitor filtru combustibil cu separator de apă (2,0L); Neutilizat (de rezervă) (2,2L, 3,2L). |
| 46 | 10 A6 | Neutilizat (de rezervă). |
| 47 | 10 A6 | Comutator pedala frână. |
| 48 | 20 A5 | Claxon. |
| 49 | 20 A5 | Blocare coloana volan. |
| 50 | 15 A5 | Modul control dozare reductoare. |
| 51 | – | Neutilizat. |
| 52 | – | Neutilizat. |
| 53 | 15 A5 | Bloc diferențial spate. |
| 54 | 10 A6 | Modul control dozare reductoare. |
| 55 | 10 A6 | Modul control dozare reductoare. |
| 86 | – | Releu motor nr. 1 al sistemului cu patru roți motrice (4WD). |
4Siguranță de tip M.
5Minisiguranță 2.
6Minisiguranță 3.
Siguranță cartuș montată pe baterie
| Poziția cutiei de siguranțe | Curent | Element protejat |
|---|---|---|
| 1 | 225 A | Alternator (2,2L, 3,2L). |
| 300 A | Alternator (2,0L). | |
| 2 | 125 A | Sistem de asistență electronică la direcție. |
Siguranță de curent mare
| Poziția cutiei de siguranțe | Curent | Element protejat |
|---|---|---|
| 1 | 70 A | Bujii – Diesel. |
| 2 | 125 A | Modul control al sistemelor caroseriei. |
| 3 | 50 A | Modul control al sistemelor caroseriei (vehicule fără sistem Start-Stop); Modul calitate tensiune – cameră asistență parcare spate. Sistem control viteză adaptiv; Modul afișaj head-up; Modul procesare imagini A (IPMA) (vehicule cu sistem Start-Stop). |
| 4 | – | Bară distribuție pentru siguranța de alimentare. |
| 5 | 100 A | Încălzitor electric auxiliar. |
Siguranță în habitaclu – vehicule cu servodirecție electronică
Siguranța se află în partea inferioară exterioară a coloanei volanului, sub capac.
| Poziția siguranțelor | Curent | Element protejat |
|---|---|---|
| Poziția siguranțelor | Curent | Element protejat |
| 1 | – | Neutilizat. |
| 2 | 7,5 A9 | Neutilizat (de rezervă). |
| 3 | 20 A9 | Încuietoare ușă partea șoferului; Capac rezervor combustibil. |
| 4 | 5 A9 | Neutilizat (de rezervă). |
| 5 | 20 A9 | Neutilizat (de rezervă). |
| 6 | 10 A10 | Neutilizat (de rezervă). |
| 7 | 10 A10 | Neutilizat (de rezervă). |
| 8 | 10 A10 | Sirena sistemului de alertă. |
| 9 | 10 A10 | Modem telematic. |
| 10 | 5 A10 | Neutilizat (de rezervă). |
| 11 | 5 A10 | Senzor de mișcare interior. |
| 12 | 7,5 A10 | Panou de control electronic; Sistem încălzire, ventilare și climatizare. |
| 13 | 7,5 A10 | Grup indicatori; Modul control coloana volan; Conector diagnostic. |
| 14 | 10 A10 | Neutilizat (de rezervă). |
| 15 | 10 A10 | Modul conector diagnostic; Conector diagnostic II. |
| 16 | 15 A9 | Blocare dublă uși spate. |
| 17 | 5 A10 | Sirena alarmei alimentată de baterie. |
| 18 | 5 A10 | Sistem aprindere; Buton întrerupător aprindere. |
| Poziția cutiei de siguranțe | Curent | Element protejat |
|---|---|---|
| 19 | 7,5 A10 | Modem telematic. |
| 20 | 7,5 A10 | Modul control dozare reductoare. |
| 21 | 5 A10 | Senzor interior temperatură și umiditate; Încălzitor electric auxiliar. |
| 22 | 5 A10 | Neutilizat (de rezervă). |
| 23 | 10 A9 | Convertor; Comutator încuietoare ușă. |
| 24 | 20 A9 | Închidere centralizată. |
| 25 | 30 A9 | Geamuri electrice partea șoferului. |
| 26 | 30 A9 | Neutilizat (de rezervă). |
| 27 | 30 A9 | Neutilizat (de rezervă). |
| 28 | 20 A9 | Neutilizat (de rezervă). |
| 29 | 30 A9 | Neutilizat (de rezervă). |
| 30 | 30 A9 | Neutilizat (de rezervă). |
| 31 | 15 A9 | SYNC III. |
| 32 | 10 A9 | Modul transmițător-receptor unde radio; Modul sistem satelitar de localizare; Telecomandă pentru deschiderea ușilor; Tahograf (vehicule cu SYNC III). |
| 33 | 20 A9 | Sistem audio. |
| 34 | 30 A9 | Releu aprindere-demaraj. |
| 35 | 5 A9 | Modul control sistem siguranță suplimentară. |
| 36 | 15 A9 | Oglindă retrovizoare interioară cu funcție de întunecare automată; Comutator reglare oglindă. |
| 37 | 20 A9 | Scaune încălzite. |
| 38 | 30 A11 | Geamuri electrice. |
Scheme cutii de siguranțe și relee – Ford Ranger
Se referă la vehiculele produse în anii:
2021, 2022.
Pentru brichetă (prize de alimentare) în Ford Ranger răspund siguranțele 5 (Punct de alimentare auxiliar 3 – spatele consolei), 10 (Punct de alimentare auxiliar 1 – bord), 16 (Punct de alimentare auxiliar 2 – bord) și 17 (Punct de alimentare auxiliar – compartiment încărcare spate) în blocul siguranțe al compartimentului motor.
Habitaclu
Panoul cutiei de siguranțe se află sub și în exteriorul coloanei volanului în spatele capacului de acces.
| Număr | Amperaj [A] | Descriere |
|---|---|---|
| Număr | Amperaj [A] | Descriere |
| 1 | – | Neutilizat |
| 2 | 7,5A | Neutilizat (de rezervă) |
| 3 | 20A | Încuietoare ușă partea șoferului |
| 4 | 5A | Neutilizat (de rezervă) |
| 5 | 20A | Amplificator audio marcă |
| 6 | 10 A | Neutilizat (de rezervă) |
| 7 | 10 A | Neutilizat (de rezervă) |
| 8 | 10 A | Claxon siguranță |
| 9 | 10 A | Telematică |
| 10 | 5A | Neutilizat (de rezervă) |
| 11 | 5A | Neutilizat (de rezervă) |
| 12 | 7,5A | Panou control electronic Climatizare |
| 13 | 7,5A | Set semnalizatoare Modul control coloana volan Conector interfață date |
| 14 | 10 A | Modul alimentare extins (pentru modul limitare și modul pasager) |
| 15 | 10 A | Modul gateway (SYNC) Conector interfață date |
| 16 | 15 A | 2019: Încuietoare dublă uși spate |
| 17 | 5A | Neutilizat (de rezervă) |
| 18 | 5A | Comutator aprindere Electromagnet blocare Buton pornire |
| Număr | Amperaj [A] | Descriere |
|---|---|---|
| 19 | 7,5A | Modul de alimentare extins (pentru modul limitare și modul partea pasagerului) |
| 20 | 7,5A | 2021-2022: Comutatoare auxiliare |
| 21 | 5A | Senzor de umiditate și temperatură în mașină |
| 22 | 5A | Neutilizat (de rezervă) |
| 23 | 10 A | Comutator blocare uși invertor |
| 24 | 20A | Închidere centralizată |
| 25 | 30A | Geam electric ușă partea șoferului |
| 26 | 30A | Neutilizat (de rezervă) |
| 27 | 30A | Neutilizat (de rezervă) |
| 28 | 20A | Amplificator audio de marcă |
| 29 | 30A | Neutilizat (de rezervă) |
| 30 | 30A | Neutilizat (de rezervă) |
| 31 | 15A | 2020-2022: SYNC |
| 32 | 10 A | Modul radio transmițător-receptor Telecomandă SYNC (2019) |
| 33 | 20A | Unitate audio |
| 34 | 30A | Releu demaror/aprindere |
| 35 | 5A | Neutilizat (de rezervă) |
| 36 | 15A | Oglindă retrovizoare interioară auto-întunecată Control reglare oglinzi |
| 37 | 20A | Neutilizat (de rezervă) |
| 38 | 30A | Geamuri electrice |
Compartiment motor
Panoul de distribuție a puterii se află în compartimentul motor (pe partea stângă).
| Număr | Amperaj [A] | Descriere |
|---|---|---|
| Număr | Amperaj [A] | Descriere |
| 1 | 15 A | Neutilizat |
| 2 | – | Releu electromagnetic al demarorului |
| 3 | 5 A | Senzor ploaie |
| 4 | – | Releu motor ventilator |
| 5 | 20 A | Punct de alimentare auxiliar 3 – spatele consolei |
| 6 | – | Releu lumini de poziție remorcă |
| 7 | 20 A | Modul control sistem tracțiune |
| 8 | 20 A | Electromagnet de aerisire rezervor Supapă închidere vapori combustibil Supapă aerisire rezervor Supapă distribuție 1 și 2 cu came variabile Sonde lambda încălzite |
| 9 | – | Releu modul control sistem tracțiune |
| 10 | 20 A | Punct de alimentare auxiliar 1 – bord |
| 11 | 15 A | Bobine de aprindere |
| 12 | 15 A | Actuator sistem climatizare Încălzitor cutie automată Pompă apă auxiliară Control supapă aspirator Ambreiaj ventilator Pompă ulei Bypass turbocompresor |
| 13 | 15 A | Neutilizat (de rezervă) |
| 14 | 15 A | Neutilizat (de rezervă) |
| 15 | – | Releu pornire/aprindere |
| 16 | 20 A | Punct de alimentare auxiliar 2 – bord |
| 17 | 20 A | Punct de alimentare auxiliar – compartiment motor spate |
| 18 | 10 A | Neutilizat (de rezervă) |
| 19 | 10 A | Servodirecție electrică |
| 20 | 10 A | 2019-2021: Comutator control iluminare |
| 21 | 5 A | Releu pornire/aprindere transmisie |
| 22 | 10 A | Compresor aer condiționat |
| 23 | 7,5 A | Modul calitate tensiune |
| 24 | 10 A | Neutilizat (de rezervă) |
| 25 | 10 A | Sistem antiblocare roți (ABS) |
| 26 | 10 A | Neutilizat (de rezervă) |
| 27 | – | Neutilizat |
| Număr | Amperaj [A] | Descriere |
|---|---|---|
| 28 | 10 A | Modul control al sistemului de tracțiune |
| 29 | 7,5 A | Port încărcare USB |
| 30 | – | Neutilizat |
| 31 | – | Neutilizat |
| 32 | – | Releu al pompei combustibil |
| 33 | – | Releu al ambreiajului climatizării |
| 34 | 10 A | Lumină de marșarier a remorcii |
| 35 | 15A | Neutilizat (de rezervă) |
| 36 | – | Neutilizat |
| 37 | 10 A | Oglindă exterioară încălzită |
| 38 | – | Remorcă partea dreaptă și releu al luminilor de stop |
| 39 | – | Remorcă partea stângă și releu al luminilor de stop |
| 40 | – | Releu al luminilor de marșarier ale remorcii |
| 41 | – | Releu al claxonului |
| 42 | – | Releu al motorului 4WD (tracțiune integrală) nr. 2 |
| 43 | – | Neutilizat |
| 44 | – | Neutilizat |
| 45 | 5 A | Neutilizat (de rezervă) |
| 46 | 10 A | Neutilizat (de rezervă) |
| 47 | 10 A | Comutator pedala frână |
| 48 | 20 A | Claxon |
| 49 | 15 A | Modul control al cutiei Pompă ulei |
| 50 | 10 A | 2019-2021: Încălzire pentru oprirea ștergătoarelor parbriz |
| 51 | – | Neutilizat |
| 52 | – | Neutilizat |
| 53 | 15 A | Bloc spate al diferențialului |
| 54 | – | Neutilizat |
| 55 | – | Neutilizat |
| 86 | – | Releu al motorului 4WD nr. 1 |
Compartiment motor, partea inferioară
Tablou distribuție alimentare – partea inferioară
La baza blocului siguranțe se găsesc siguranțele.
Pentru acces, efectuați următoarele operațiuni:
1. Deblocați cele două cleme situate pe ambele părți ale blocului siguranțe;
2. Ridicați partea din spate a blocului siguranțe de pe bază;
3. Mutați blocul siguranțe spre partea din spate a compartimentului motor și rotiți conform indicațiilor;
4. Rotiți partea din spate a blocului siguranțe pentru a accesa partea inferioară;
5. Deblocați cele două cleme pentru a deschide capacul.
| Număr | Amperaj [A] | Descriere |
|---|---|---|
| Număr | Amperaj [A] | Descriere |
| 56 | 15A | Remorcă partea stângă și lumină de stop |
| 57 | – | Neutilizat |
| 58 | – | Neutilizat |
| 59 | – | Neutilizat |
| 60 | 30A | Modul control al pompei combustibil |
| 61 | – | Neutilizat |
| 62 | 50A | Modul control caroserie 1 – iluminare |
| 63 | 15A | Remorcă partea dreaptă și lumină de stop |
| 64 | 30A | Frâne remorcă |
| 65 | 20A | Scaun șofer încălzit |
| 66 | 25A | Tracțiune integrală |
| 67 | 50A | Modul control caroserie 2 – iluminare |
| 68 | 30A | Dezghețare lunetă spate |
| 69 | 30A | Electrovalve sistem antiblocare |
| 70 | 30A | Scaun pasager electric |
| Număr | Amperaj [A] | Descriere |
|---|---|---|
| 71 | 30A | Lumini de parcare ale remorcii |
| 72 | – | Neutilizat |
| 73 | 30A | Modul remorcă |
| 74 | 30A | Scaun șofer reglabil electric |
| 75 | – | Neutilizat |
| 76 | – | Neutilizat |
| 77 | – | Neutilizat |
| 78 | – | Neutilizat |
| 79 | 40A | Motor ventilator |
| 80 | 20A | Scaun pasager încălzit |
| 81 | 40A | Invertor |
| 82 | 60A | Pompă sistem antiblocare |
| 83 | 30A | Motor ștergător parbriz |
| 84 | 30A | Electromagnet demaror |
| 85 | – | Neutilizat |
| 87 | 40A | Modul remorcă |
Bloc siguranțe preliminar nr. 1
Este conectat la terminalul pozitiv al bateriei.
| Număr | Amperaj [A] | Descriere |
|---|---|---|
| 1 | 225A / 300A | Alternator |
| 2 | 125A | Servodirecție electronică |
Bloc siguranțe preliminar nr. 2 (sub bloc siguranțe)
| Număr | Amperaj [A] | Descriere |
|---|---|---|
| 1 | – | Neutilizat |
| 2 | 125A | Controler caroserie |
| 3 | 50A | Modul calitate tensiune (furnizează punctul mort al luminii spate, camera pentru marșarier, afișaj head-up, comutator 4×4, modul procesare imagini și radarul cruise control adaptiv) |
| 4 | – | Bară de distribuție pentru panoul de distribuție al alimentării |
| 5 | 100A | 2021-2022: Bloc siguranțe și relee auxiliare. |
