Ford Cougar (1999-2002) – cutia de siguranțe
Ford Cougar (1999-2002) – schema cutiei de siguranțe
Anul producției: 1999, 2000, 2001, 2002.
Siguranță brichetă (priză de alimentare) în Ford Cougar (1999-2002) este siguranța 27 în cutia de siguranțe din habitaclu.

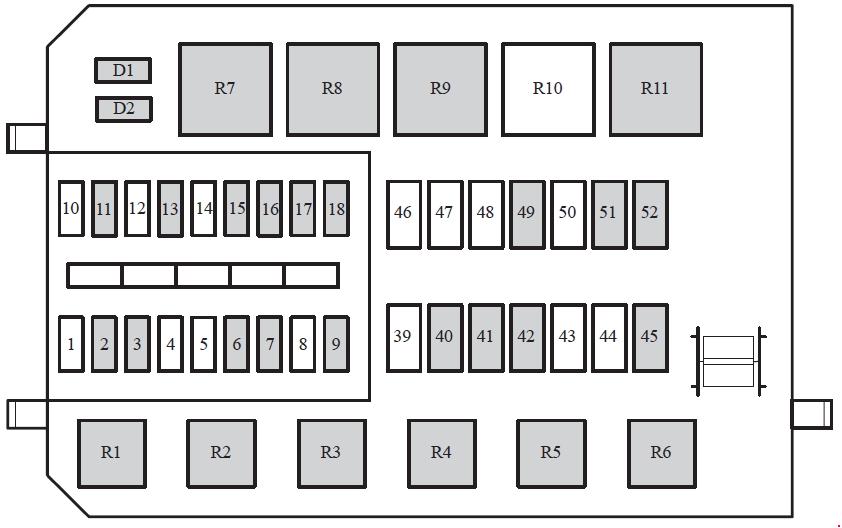

Cutia de siguranțe în compartiment motor (panou de distribuție)
| Nr | Amperaj [A] | Descriere |
| 1 | – | Neutilizat |
| 2 | 15 | ’01 -’02:
Alternator |
| 7.5 | ’99 -’00:
Alternator |
|
| 3 | 20 | Proiectoare de ceață |
| 4 | – | Neutilizat |
| 5 | – | Neutilizat |
| 6 | 3 | Gestionare motor |
| 7 | 20 | Faruri de urgență;
Claxon; Comutator multifuncțional. |
| 8 | – | Neutilizat |
| 9 | 15 | Pompă combustibil |
| 10 | – | Neutilizat |
| 11 | 20 | Gestionare motor (’99 -’00);
Aprindere (’99 -’00); Faruri de zi. |
| 12 | – | Neutilizat |
| 13 | 20 | Senzori HEGO |
| 14 | – | Neutilizat |
| 15 | 7.5 | Far dreapta faruri de întâlnire |
| 16 | 7.5 | Far stânga faruri de întâlnire |
| 17 | 7.5 | Far dreapta faruri de drum |
| 18 | 7.5 | Faruri de drum stânga;
Bord; Proiectoare de ceață față. |
| 39 | – | Neutilizat |
| 40 | 20 | Aprindere;
Gestionare motor (’01 -’02); Demaror (’99); Comutator faruri (’99 -’00). |
| 41 | 20 | Gestionare motor |
| 42 | 40 | Ventilator încălzire |
| 43 | – | Neutilizat |
| 44 | – | Neutilizat |
| 45 | 60 | Alimentare electrică principală a vehiculului (releu de aprindere) |
| 46 | – | Neutilizat |
| 47 | – | Neutilizat |
| 48 | – | Neutilizat |
| 49 | 60 | Ventilator răcire motor |
| 50 | – | Neutilizat |
| 51 | 60 | Sistem antiblocare roți (ABS) |
| 52 | 60 | Modul timer;
Lumină habitaclu; Dezghețare lunetă spate; Siguranțe 25, 27, 28, 34 și 36. |
| Releu | ||
| R1 | Pompă combustibil | |
| R2 | Gestionare motor | |
| R3 | Climatizare | |
| R4 | Faruri de întâlnire | |
| R5 | Faruri de drum | |
| R6 | Claxon | |
| R7 | Pornire | |
| R8 | Ventilator răcire motor viteză mare | |
| R9 | Ventilator răcire motor | |
| R10 | Neutilizat | |
| R11 | Faruri de zi | |
| Diodă | ||
| D1 | 00 -’02:
Releu pornire |
|
| ’99:
Protecție împotriva inversării polarității |
||
| D2 | Climatizare | |

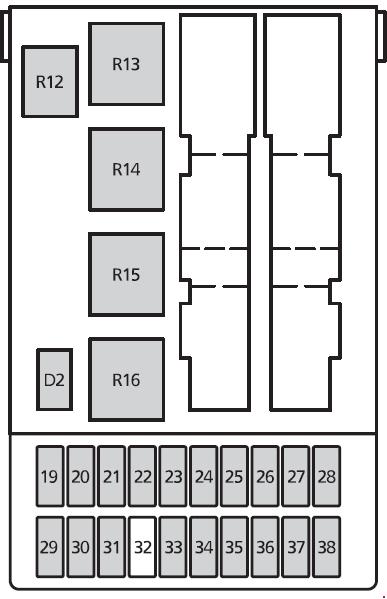

Panou siguranțe în habitaclu
| Nr | Amperaj [A] | Descriere |
| 19 | 7.5 | Încălzitor oglindă |
| 20 | 10 | Ștergător parbriz |
| 21 | 40 | Motor trapă și motor geamuri |
| 22 | 7.5 | Sistem antiblocare roți (ABS) / TCS |
| 23 | 15 | Semnalizator;
Becuri de rezervă; Reglare viteză; Manetă cutie; Climatizare ambreiaj; Motor ventilator; Modul dezactivare bec (’99 -’00). |
| 24 | 15 | Lumină de stop;
Control viteză. |
| 25 | 20 | Sistem alarmă;
Sistem închidere. |
| 26 | 7.5 | Faruri de drum;
Faruri de întâlnire. |
| 27 | 15 | Brichetă |
| 28 | 30 | Scaune electrice |
| 29 | 30 | Dezghețare lunetă spate |
| 30 | 7.5 | Gestionare motor;
Sistem blocare; Tablou de bord. |
| 31 | 7.5 | Dimmer panou;
Lumini număr; Lumină compartiment portbagaj; Modul prindere centură (’01 -’02). |
| 32 | – | Neutilizat |
| 33 | 7.5 | Faruri stânga |
| 34 | 7.5 | Oglinzi electrice;
Ceas; Lumini interioare. |
| 35 | 7.5 | Faruri dreapta |
| 36 | 15 | Radio |
| 37 | 30 | Ventilator încălzire;
Climatizare. |
| 38 | 7.5 | Airbag |
| Releu | ||
| R12 | Lumini de noapte | |
| R13 | Dezghețare lunetă spate | |
| R14 | Motor ventilator | |
| R15 | Ștergător față | |
| R16 | Aprindere | |
| Diodă | ||
| D2 | Protecție împotriva inversării polarității | |
