Ford Taurus (1985-2019) – cutia de siguranțe

Schema cutiei de siguranțe și relee – Ford Taurus

Se referă la vehiculele produse în anii:

1985, 1986, 1987, 1988, 1989, 1990, 1991.

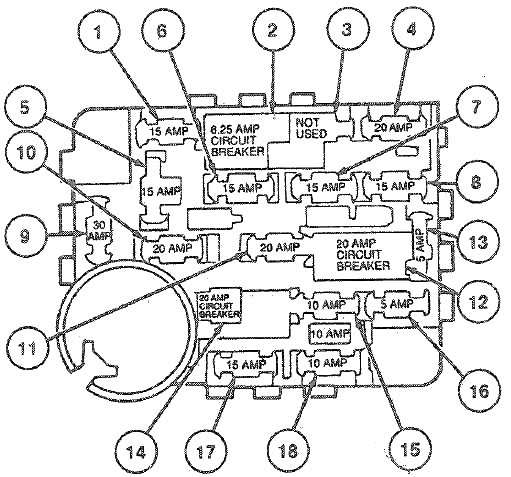

Siguranță în zona pasagerilor

Panoul cutiei de siguranțe se află sub bord, în partea stângă a volanului.

Număr	Amperi [A]	Descriere
Număr	Amperi [A]	Descriere
1	15	Lumini de stop înalte, lumină de stop, semnalizatoare față și spate, semnalizatoare pe bord, controlul vitezei
2	7,5	Comutator circuit: motor ștergător parbriz față, modul ștergător intermitent, motor spălător parbriz față
3	–	Gol
4	20	1993-1994: Lumini de parcare față, lumini de poziție laterale și spate, semnal acustic „Faruri aprinse”, lampă laser față (sable)
	15	1985-1992: Lumini de poziție față, laterale și spate, semnal acustic „Faruri aprinse”, lampă laser față (sable)
5	15	Cluster electronic, comutator dezghețare lunetă, semnalizator electronic, lumini mers înapoi, sondă lambda încălzită (H02S), modul acces iluminat/fără cheie, electro-magnet blocare frână, procesor control încuietoare ușă electronică
6	15	Motoare ștergătoare și spălătoare spate (station wagon), modul indicator diagnostic, semnal avertizare, iluminare comutator faruri (sable), iluminare ceas, iluminare radio, iluminare control EATC, releu geam electric, amplificator control viteză
7	15	Proiectoare de ceață
		1992-1994: Modul sistem airbag
8	15	Ceas, memorie radio, lumină în compartiment port-objete, lumină în portbagaj, lumini de cortizie pe bord, lumini interioare, modul acces iluminat/fără cheie, oglinzi electrice, lumini în compartiment motor, gong cheie aprindere

Număr	Amperi [A]	Descriere
9	30	Motor ventilator, regulator viteză ventilator (EATC) (1985-91)
10	20	Flash-to-Pass, Faruri de drum și martor de control
11	20	Radio, amplificator audio de clasă premium, motor antenă putere, întrerupător radio de rezervă
12	20	Întrerupător circuit: Brichetă, releu Claxon, Claxon,
		1993-94: Nu este utilizat
13	5	Iluminare bord, afișaj radio, iluminare recipient scrumieră, afișaj control EATC, iluminare întrerupător dezgheț lunetă, iluminare întrerupător ștergător spate, iluminare întrerupător faruri, afișaj ceas, iluminare PRNDL
14	–	Nu este utilizat
15	10	Iluminare plăcuță înmatriculare, lumini poziție laterale și spate
16	5	Cluster electronic, control EATC
17	15	Cuplaj compresor EATC, actuator ușă amestec, cuplaj compresor climatizare
18	10	Modul lampă automată, lumini avertizare cluster, releu nivel scăzut ulei, semnal acustic

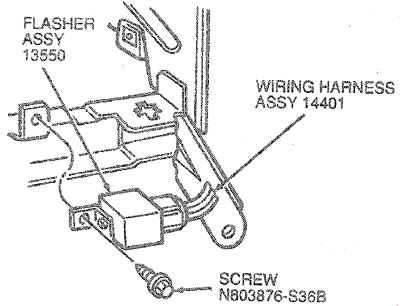

Poziția luminilor

Semnalizatorul electronic și avaria sunt fixate pe întăritura inferioară a bordului în partea stângă cu o șurub (deasupra panoului cutiei de siguranțe).

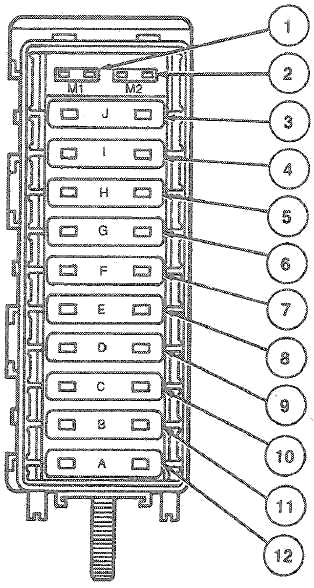

Siguranță în compartiment motor

Se află pe partea șoferului în compartiment motor.

Număr	Amperi [A]	Descriere
1	10	Bobine de aprindere
2	10	Canal accesoriu
3	40	Bloc siguranțe de alimentare/fereastră
4	40	Sistem antiblocare roți (ABS)
5	40	Dezghețare spate
6	30	Modul sistem antiblocare roți (ABS)
7	60	Faruri
8	40	Panou cutia de siguranțe
9	60	Ventilator răcire motor
10	30	Control electronic motor, modul control sistem transmisie (1994), releu pompă combustibil (1994)
11	60	Comutator aprindere/motor ventilator
12	60	Comutator aprindere/motor ventilator

Pozițiile și valorile siguranțelor și ale întrerupătoarelor automate care nu se găsesc în panouri sunt afișate în tabelul circuitelor de protecție de mai jos.

Siguranță	Măsurător	Poziție
Ieșire alternator	12	Aproape de panoul de distribuție a alimentării
Circuit de detectare a tensiunii alternatorului	18	Aproape de panoul de distribuție a alimentării
Parbriz încălzit	18	Aproape de releul încălzit al parbrizului

Schema cutiei de siguranțe și relee – Ford Taurus

Se referă la vehiculele produse în anii:

1995, 1996, 1997, 1998, 1999.

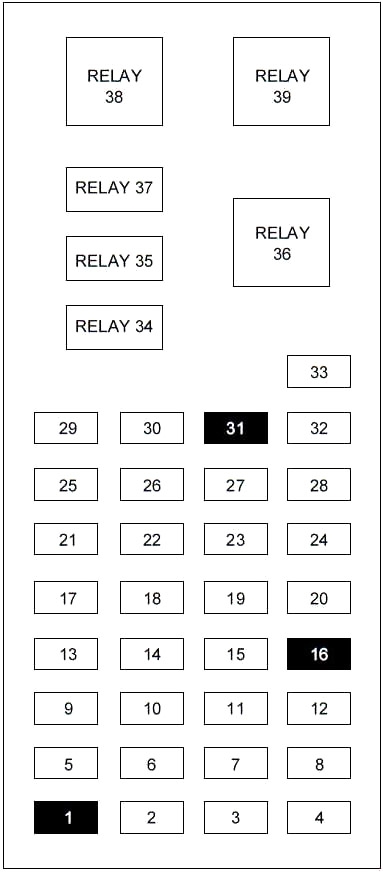

Siguranțe în habitaclu

Panoul cutiei de siguranțe se află sub și în partea stângă a volanului, lângă pedala frânei. Îndepărtați capacul panoului pentru a accesa siguranțele.

Număr	Ampere [A]	Descriere
Număr	Ampere [A]	Descriere
1	—	Neutilizat
2	5	Iluminare instrumentație
3	10	Far stânga faruri de întâlnire
4	10	Far dreapta faruri de întâlnire
5	5	Instrument control, actuator de blocare cutie, dezghețare spate
6	15	Senzor TR, lumini marșarier, lumini de zi, control climatizare, întrerupător MLPS, control viteză
7	10	Senzor TR, releu demaror, întrerupător MLPS
8	5	Antena de putere, unitate control radio, GEM
9	10	Sistem antiblocare roți (ABS), monitor central temperatură
10	20	Releu PCM, bobine de aprindere, radio, sistem antifurt pasiv
11	5	Instrument control, indicator sistem airbag
12	5	Cluster instrumente, lumini autolamp, întrerupător control cutie, panou control integrat, GEM
13	5	Unitate control electronică (ECU), motor ventilator, airbag, control electronic automat temperatură
14	5	Modul control condusă semiactivă, indicator defecțiune lampă
15	10	Întrerupător multifuncțional (semnalizator)
16	—	Neutilizat
17	30	Ștergător/spray față
18	5	Întrerupător faruri
19	15	Ștergător/spray spate

Număr	Ampere [A]	Descriere
20	5	Panou de control integrat, intrare la distanță, telefon, GEM
21	20	Brichetă
22	5	Oglinzi electrice, antenă electrică, lampă compartiment motor, lampă mașină
23	5	GEM, sistem ștergător parbriz, servodirecție variabilă, intrare la distanță, protecție antifurt
24	5	RCC, tahometru, panou de control integrat, modul electronic de reglare automată a temperaturii
25	10	Conector de legătură date (DLC)
26	15	Portbagaj
27	10	Releu economisire baterie
28	15	Control viteză, lumină de stop
29	15	Comutator multifuncțional, (pericol)
30	15	Faruri de drum, lumini de zi, instrument de control
31	5	Alimentare lampă spate
32	10	Panou de control integrat, oglinzi încălzite
33	5	Geamuri electrice, iluminare încuietori
Releu
34	Releu economisire baterie
35	Releu de deblocare a ușii partea șoferului
36	Releu dezghețare spate
37	Releu lampă interior
38	Releu coborâre geam cu un singur buton
39	Releu întârziere accesorii

Siguranțe în compartiment motor

Panoul electric se află în compartiment motor lângă baterie. Panoul electric conține siguranțe de curent mare care protejează principalele circuite electrice ale vehiculului de suprasarcini.

Schema 1995-1996

Număr	Ampere [A]	Descriere
Număr	Ampere [A]	Descriere
1	40	Bloc de conexiune
2	30	putere EWG
3	40	Aprindere
4	30	Bloc de alimentare
5	40	Aprindere
6	30	Scaune electrice
7	40	Dezghețare lunetă spate
8	30	Pompă termică
9	40	Ventilator răcire
10	20	Pompă combustibil
11	40	Motor ventilator
12	20	Suspensie semi-activă
13	40	Modul Sistem antiblocare roți (ABS)
14	20	Radio
15	15	Lumini de zi
16	10	Sistem airbag

Număr	Ampere [A]	Descriere
17	20	Radio
18	30	Faruri
19	15	Claxon
20	15	Lumini de parcare
21	–	Neutilizat
22	30	Faruri
26	30	Alternator
27	10	Putere Hego
Releu
23	Releu motor ventilator
24	Releu parcare ștergător parbriz
25	Releu ștergător parbriz
28	Releu motor pulverizator
29	Releu claxon
30	Releu faruri automate
31	Releu demaror
32	Releu parcare autolamp

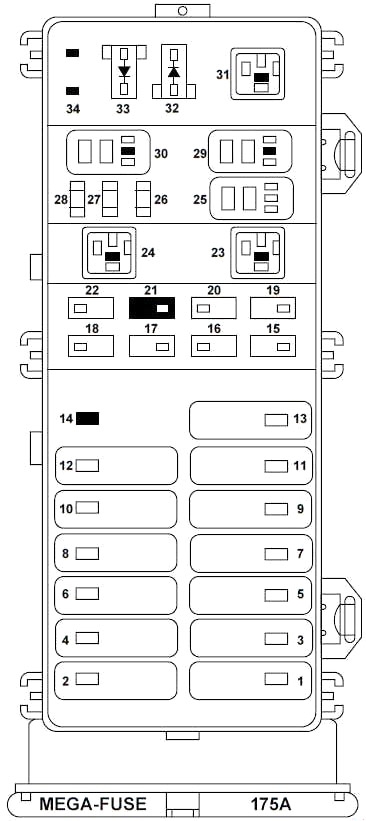

Schema 1997-1999

Număr	Ampere [A]	Descriere
Număr	Ampere [A]	Descriere
1	40	Panou de conectare al cutiei de siguranțe
2	30	Releu PCM
3	40	Comutator de aprindere, releu demaror
4	30	Releu de întârziere accesorii, priză de alimentare
5	40	Cheie de aprindere
6	—	Neutilizat
7	40	Releu dezghețare lunetă spate
8	30	Electromagnet Thermactor Air ByPass, releu semiconductoare EAM
9	40	Releu ventilator răcire viteză mare, releu ventilator răcire viteză mică
10	20	Releu pompă combustibil
11	40	Releu motor ventilator
12	20	Modul control condus semi-activ
13	40	Modul control Sistem antiblocare roți (ABS)
14	—	Neutilizat
15	15	Modul lumini de zi (DRL)
16	10	Unitate control electronică (ECU)
17	20	Unitate control spate, schimbător CD

Număr	Ampere [A]	Descriere
18	30	Modul control al Sistemului antiblocare roți (ABS)
19	15	Releu Claxon, modul control Motor (PCM)
20	15	Comutator faruri, releu parcare autolamp
21	—	Neutilizat
22	30	Releu lampi automate, comutator multifuncțional, comutator faruri
25	—	Releu ambreiaj Climatizare
26	30	Generator
27	10	Releu ambreiaj Climatizare
28	15	Senzori de oxigen încălziți, ventilare rezervor
Releu
23	Releu Motor ventilator
24	Releu Demaror
29	Releu Pompă combustibil
30	Releu PCM
31	Releu Ventilator răcire viteză mică
Diodă
32	Diodă PCM
33	Diodă ambreiaj Climatizare
34	Neutilizat

Schema cutiei de siguranțe și relee – Ford Taurus

Se referă la vehiculele produse în anii:

1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007.

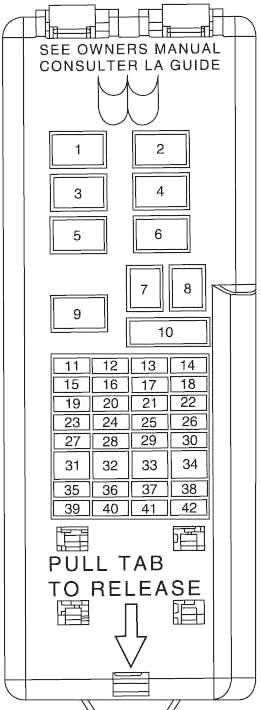

Schema panoului cutiei de siguranțe de pe bord

Panoul cutiei de siguranțe se află sub și în partea stângă a volanului, aproape de pedala frânei. Scoateți capacul panoului pentru a accesa siguranțele.

Număr	Ampere [A]	Descriere
Număr	Ampere [A]	Descriere
7	40	1999-2002: Alimentarea grilei de dezghețare spate
		2003-2007
		Alimentarea grilei de dezghețare spate (doar station wagon)
		Alimentarea bobinei releului de dezghețare spate (doar berlina)
	20	2004-2005:
		Alimentarea grilei de dezghețare spate (doar station wagon)
		Alimentarea bobinei releului de dezghețare spate (doar berlina)
		2006-2007: Alimentarea bobinei releului de dezghețare spate
8	40	Motor ventilator
10	30	Comutator circuit: scaune electrice, accesorii întârziate, pedale reglabile (1999-2004)
11	15	1999-2003: Panou de control integrat (ICP), control ștergătoare spate, ștergător față, telefon mobil, iluminare comutator partea pasagerului, GEM, motor ștergător spate
	10	2004-2006: Far dreapta
		2007: Far stânga
12	10	1999-2003: Oglinzi încălzite, comutator dezghețare spate
	15	2004-2007: Faruri de întâlnire
13	20	1999-2003: Brichetă pentru trabucuri, punct de alimentare auxiliar
		2004-2007: Neutilizat
14	—	Neutilizat
15	30	1999-2003: Motor ștergătoare față
	10	2004-2006: Far stânga
		2007: Far dreapta
16	15	1999-2003: Alimentare Flasher și GEM, alimentare panou de control integrat (ICP), memorie RCC, cluster
		2004-2007: Neutilizat
17	15	Lumină de stop, comutator dezactivare control viteză
18	15	1999-2003: Neutilizat
		2004-2007: Lumini de poziție, PWM (retroiluminare), Autolampade
19	10	1999-2003: Neutilizat
		2004-2007: Oglinzi încălzite, indicator spate comutator dezghețare
20	10	1999-2003: Neutilizat
		2004-2007: Centuri de siguranță (modul airbag/modul OCS)
21	15	1999-2003: Neutilizat
		2004-2007: Senzor debit transmisie (comutator poziție cutie)
22	20	1999-2003: Electro-magnet de deblocare capac compartiment, releu blocare/deblocare
	15	2004-2007: Pompă spălător parbriz față, oglindă electrocromatică, busolă, cluster (RUN/ACC), logică panou de control integrat (ICP), ștergător spate (doar station wagon), spălător spate (doar station wagon)
23	10	1999-2003: Modul airbag, transmițător PATS
	30	2004-2007: Motor ștergător față
24	15	1999-2002:  Releu de tranzit
		2003-2007: Neutilizat
25	2	1999-2003: Releu PCM, releu pompă combustibil (2002-2003)

Număr	Ampere [A]	Descriere
20	2004-2007: Punto di potenza
26	10	1999-2003: oglinzi, antenă de alimentare, modul de tensiune impulsivă, lampă pe capacul compartimentului motor, economisire baterie
	20	2004-2007: Încuietori electrice, deblocare portbagaj spate (station wagon) / portbagaj (berlina)
27	10	1999-2003: Semnalizatoare și lumini de avertizare, panou de control integrat (ICP), transmițător FFV, GEM
		2004-2007: Sistem antiblocare roți (ABS), control viteză, control tracțiune, blocare cutie frână, întrerupător funcții climatizare (doar climatizare manuală), uși de amestecare temperatură (doar climatizare manuală), serpentină dezghețare
28	10	1999-2003: Bobină releu motor ventilator, logică EATC, lumini cuva (2002-2003)
	15	2004-2007: Semnalizatoare, lumini rezervă
29	15	1999-2003: Lumini automobil, lumini de poziție (2002-2003), PWM (2002-2003), întrerupător faruri
	20	2004-2007: Brichetă
30	15	1999-2003: Claxon și întrerupător claxon, conector OBD II
	10	2004-2007: iluminare exterioară, economisire baterie, oglinzi electrice, lampă bord, antenă de alimentare (doar station wagon), modul de tensiune impulsivă (doar station wagon)
31	10	1999-2003: Neutilizat
		2004-2007: Bobină releu motor ventilator, logică control electronic automat temperatură (EATC), lampă cuvă
		bobină releu
32	10	1999-2003: ABS, bobină releu DRL, actuator control viteză, întrerupător control tracțiune, întrerupător selecție încălzitor AC, actuator uși de amestecare, blocare cutie frână, bobină releu dezghețare spate (2002-2003)
		2004-2007: Cluster, modul combustibil Flex, logică ICP, modul antifurt pasiv (putere GEM), busolă
33	15	1999-2003: Neutilizat
		2004-2007: Semnal avertizare, putere cluster, putere ICP, EATC
34	5	1999-2003: Neutilizat
		2004-2007: logică GEM
35	10	1999-2003: Neutilizat
		2004-2007: Iluminare fundal, iluminare scrumieră (2005-2007)
36	15	1999-2003: Semnalizatoare, lumini rezervă
	2	2004-2007: Releu modul control sistem transmisie (PCM), releu pompă combustibil, ambreiaj aer condiționat
37	15	1999-2003: Întrerupător poziție cutie
	25	2004-2007: Autolampă, lumini de zi (DRL), Flash-to-pass, întrerupător faruri
38	5	1999-2003: Întrerupător neutralitate GEM Park
	15	2004-2007: Claxon, conector diagnostic (OBD II)
39	—	Neutilizat
40	—	Neutilizat
41	—	Neutilizat
42	—	Neutilizat
Relee
1	Releu întârziere accesorii
2	Releu cu un buton controler
3	Releu motor ventilator
4	Releu semnalizatoare
5	Neutilizat
6	Neutilizat
9	Releu dezghețare spate

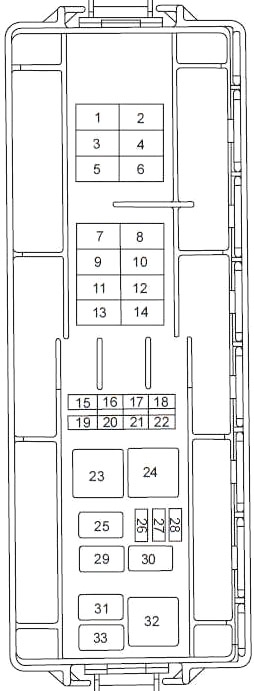

Schema panoului cutia de siguranțe în compartiment motor

Panoul de distribuție a puterii se află în compartiment motor. Panoul de distribuție conține siguranțe de curent mare care protejează principalele sisteme electrice ale vehiculului de suprasarcină.

Număr	Amperi [A]	Descriere
Număr	Amperi [A]	Descriere
1	60	Panou de conexiune al cutiei de siguranțe
2	30	Releu al modulului control al sistemului de transmisie (PCM)
3	60	Panou de conexiune al cutiei de siguranțe
4	10	1999-2003: Neutilizat
		2004-2007:
		Comutator circuit: ventilator răcire viteză joasă
5	40	1999-2003: Neutilizat
		2004-2007: Ventilator răcire (principal)
6	—	1999-2003: Neutilizat
7	40	Releu demaror, comutator aprindere
8	20	1999-2002:  Releu de tranzit (doar export)
		2003-2007: Neutilizat
9	40	1999-2003: Releu ventilator răcire
	20	2004-2007: Ventilator răcire (partea pasagerului)
10	20	1999-2003: Neutilizat
		2004-2007: Ventilator răcire (partea șoferului)
11	20	1999-2001: Releu termic (doar FFV)
		2002: Neutilizat
	50	2003-2007: Dezghețare spate
12	—	Neutilizat
13	40	Alimentare pompă modul Sistem antiblocare roți (ABS)
14	—	Neutilizat
15	20	Electromagnet supapă modul Sistem antiblocare roți (ABS)
16	20	Releu pompă combustibil
17	20	1999-2001: Unitate control spate, schimbătoare CD, telefon mobil
		2002-2003: Suport telefon mobil

Număr	Ampere [A]	Descriere
2004-2007: CD
18	20	1999-2000: Neutilizat
		2001-2002: Brichetă
		2003: Punct de putere
	10	2004-2007:
		Motor Vulcan: releu al ambreiajului climatizării, PCM menține puterea
		Motor Duratec: neutilizat
19	15	1999-2003: Far dreapta
		2004-2007: Neutilizat
20	—	Neutilizat
21	15	1999-2003: Far stânga
		2004-2007: Neutilizat
22	10	Motor Duratec: Releu al ambreiajului climatizării, PCM Keep Alive Power
	5	Motor Vulcan: Supapă PCV încălzită
26	30	1999-2000: Generator
	10	2001-2007: Generator
27	5	Unitate control spate, antenă
28	15	Electromagnet schimbător senzor HEGO, ventilare rezervor, releu al ambreiajului climatizării, electromagnet bypass Thermactor (1999-2001)
Relee
23	Releu demaror
24	Releu ventilator viteză mică
25	Releu viteză ștergătoare parbriz
29	Releu parcare ștergătoare parbriz
30	Releu pompă combustibil
31	Releu putere PCM
32	Releu ventilator viteză mare
33	Releu ambreiaj climatizare

Schema cutiei de siguranțe și a releelor – Ford Taurus

Se referă la vehiculele produse în anii:

2008.

Pentru brichetă (prize de alimentare) sunt responsabile siguranțele 13 (punct de alimentare – bord), 14 (punct de alimentare – 2° rând) și 16 (punct de alimentare – consolă) în compartiment motor.

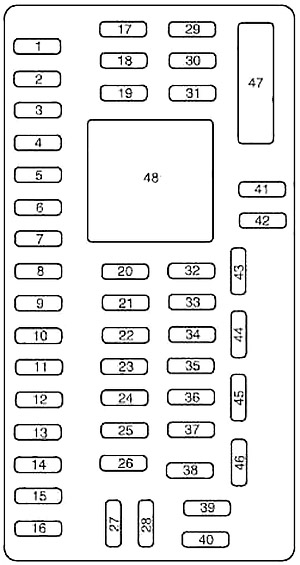

Habitaclu

Panoul cutiei de siguranțe se află sub bord, în partea stângă a volanului.

Număr	Ampere [A]	Descriere
Număr	Ampere [A]	Descriere
1	30A	Motor geam inteligent
2	15A	Comutator frână, lumină frână înaltă
3	15A	SDARS, Bluetooth, sistem de divertisment familial (FES)/ control scaun spate
4	30A	Gol
5	10 A	Putere logică SPDJB
6	20A	Semnalizatoare
7	10 A	Faruri de întâlnire (stânga)
8	10 A	Faruri de întâlnire (dreapta)
9	15A	Iluminare interioară, lumini Cargo
10	15A	Iluminare, lumini puț
11	10 A	Tracțiune integrală
12	7,5A	Comutatoare priză memorie/oglindă, modul memorie
13	5A	Modul FEPS
14	10 A	Ceas analogic
15	10 A	Climatizare
16	15A	Gol
17	20A	Toate motoarele de blocare, deblocare Decklid
18	20A	Gol
19	25A	Trapă
20	15A	Conector OBDII
21	15A	Proiectoare de ceață
22	15A	Lumini parcare, lumini licență
23	15A	Faruri de drum

Număr	Amperi [A]	Descriere
24	20A	Releu claxon
25	10 A	Lumini de cerere/Lumini interioare
26	10 A	Set de semnalizatoare bord
27	20A	Comutator pedală reglabilă
28	5A	Radio, semnal pornire radio
29	5A	Set de semnalizatoare bord
30	5A	Comutator anulare suprasarcină
31	10 A	Busolă, oglindă retrovizoare cu întunecare automată
32	10 A	Modul control imobilizator
33	10 A	Gol
34	5A	Modul AWD
35	10 A	Senzor rotație volan, FEPS, asistență parcare spate, module scaune încălzite
36	5A	Modul PATS
37	10 A	Control climatizare
38	20A	Subwoofer (radio audiofil)
39	20A	Radio
40	20A	Gol
41	15A	Microfon oglindă, trapă, comutatoare încuietoare față, radio
42	10 A	Gol
43	10 A	Gol
44	10 A	Gol
45	5A	Bobine relee: PDB, A/C, ștergător/ștergătoare parbriz față și spate, motor ventilator față
46	7,5A	Senzor clasificare pasageri (OCS), indicator dezactivare airbag pasager (PADI)
47	Comutator automat 30A	Geamuri electrice
48	—	Releu accesoriu întârziat

Compartiment motor

Număr	Amperi [A]	Descriere
Număr	Amperi [A]	Descriere
1	80A*	Putere SPDJB
2	80A*	Putere SPDJB
3	30A*	Ștergător parbriz față
4	—	Neutilizat
5	20A	Rezervă
6	—	Neutilizat
7	50A*	Ventilator răcire motor
8	—	Neutilizat
9	40A*	Sistem antiblocare roți (ABS)/pompă AdvanceTrac
10	30A*	Demaror
11	50A*	Releu modul control sistem grup propulsor (PCM)
12	20 A*	Electrovalvă ABS/AdvanceTrac
13	20A**	Punct de alimentare (bord)
14	20A**	Punct de alimentare (2° rând)
15	20A	Rezervă
16	20A**	Punct de alimentare (consolă)
17	10 A**	Alternator
18	—	Neutilizat
19	—	Neutilizat
20	40A*	Dezghețător spate
21	30A*	Motoare scaune electrice (pasager)
22	20 A*	Modul scaun încălzit
23	10 A**	PCM Menține puterea, ventilare rezervor
24	10 A**	Releu cuplare climatizare
25	25A	Rezervă
26	20A**	Releu rezervă
27	15 A**	Releu combustibil (modul control pompă combustibil, pompă combustibil)
28	—	Neutilizat
29	30A	Rezervă

Număr	Ampere [A]	Descriere
30	—	Neutilizat
31	30A*	Rezervă
32	30A*	Motoare scaun partea șoferului, modul memorie
33	20 A*	Aprindere (pentru SJB)
34	—	Neutilizat
35	40A*	Motor ventilator climatizare față
36	Diodă 1A	Pornire cu o atingere
37	Diodă 1A	Pompă combustibil
38	10 A**	IVD, senzor înclinare
39	10 A**	Diodă combustibil, PCM
40	—	Neutilizat
41	Releu G8VA	Comandă climatizare
42	Releu G8VA	Pompă combustibil
43	Releu G8VA	Rezervă
44	—	Neutilizat
45	10 A**	Comutator control viteză, senzor debit masic aer, modul Inline VPWR2
46	10 A**	Releu cuplare climatizare, VPWR3
47	15A**	PCM VPWR1
48	15A**	PCM VPWR4
49	15A**	Oglinzi încălzite
50	Releu ISO complet	Releu PCM
51	—	Neutilizat
52	—	Neutilizat
53	Releu ISO complet	Releu dezghețare spate
54	Releu ISO complet	Releu motor ventilator
55	Releu ISO complet	Releu demaror
56	—	Neutilizat
57	Releu ISO complet	Releu ștergătoare parbriz față
58	—	Neutilizat
		* Siguranțe cartuș ** Siguranțe mini

Schema cutiei de siguranțe și relee – Ford Taurus

Se referă la vehiculele produse în anii:

2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019.

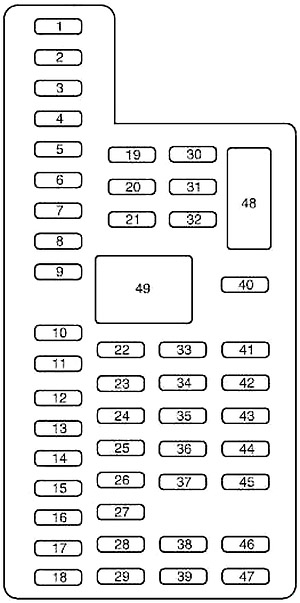

Cutia de siguranțe în habitaclu

Panoul cu siguranțe se află sub bord, în partea stângă a volanului.

Schema 2009-2013

Număr	Ampere [A]	Descriere
Număr	Ampere [A]	Descriere
1	30	Geam electric față stânga, motor geam inteligent
2	15	Comutator/oprit frână
3	15	Scaun șofer reglabil electric
4	30	Geam electric față dreapta, motor geam inteligent
5	10	Electromagnet cutie, tastatură fără cheie
6	20	Semnalizatoare, lumini de urgență
7	10	Faruri de întâlnire (stânga)
8	10	Faruri de întâlnire (dreapta)
9	15	Iluminare interioară, lumini Cargo
10	15	Comutator lumini, lumini puț
11	10	Modul tracțiune integrală (AWD)
12	7,5	Modul acces/tranzit pasiv (PEPS) (2009-2010), Acces inteligent (IA) (2011-2012)
13	5	Scaune cu memorie, oglinzi, tastatură, receptor PEPS (2009-2010), modul ușă șofer, receptor IA (2011-2012)
14	10	Afișaj navigație, Scaun cu memorie, SYNC®, Afișaj informativ central, GPS, Scaun șofer
15	10	Control climatizare
16	15	Panou finisaj electronic, iluminare ambientală
17	20	Deblocare portbagaj, trapă, geamuri inteligente, blocare/deblocare
18	20	Scaune spate încălzite
19	25	Amplificator audio
20	15	Conector diagnostic (OBDII), Motor pedală reglabilă
21	15	Control lumini de zi (DRL)
22	15	Lumini parcare, lumini număr, lumini auxiliare
23	15	Faruri de drum
24	20	Claxon

Număr	Amperi [A]	Descriere
25	10	Iluminare la cerere (economisire baterie)
26	10	Set de semnalizatoare bord, display Head-up
27	20	Aprindere, PEPS (2009-2010), Ștergătoare parbriz față, Pornire integrată cu o atingere (OTIS), IA (2011-2012)
28	5	Releu pornire/silențios
29	5	Set de semnalizatoare bord, display Head-up
30	5	Neutilizat (de rezervă)
31	10	Neutilizat (de rezervă)
32	10	Modul airbag
33	10	Neutilizat (de rezervă)
34	5	Sistem antiblocare roți (ABS), Oțel inoxidabil electronic
35	10	Scaune spate încălzite, AWD, Asistent parcare spate, Senzor unghi direcție, Sistem informații unghi mort, Scaune multiconfigurabile
36	5	Sistem antifurt pasiv (PATS)
37	10	Neutilizat (de rezervă)
38	20	Subwoofer, amplificator audio
39	20	Radio/navigație
40	20	Neutilizat (de rezervă)
41	15	Întârziere alimentare accesorii
42	10	Neutilizat (de rezervă)
43	10	Dezgheț lunetă spate, ștergătoare parbriz față, control automat faruri de drum, senzor ploaie
44	10	Neutilizat (de rezervă)
45	5	Releu ștergător parbriz față, releu motor ventilator
46	7,5	Senzor clasificare pasageri (OCS), indicator dezactivare airbag pasager (PADI)
47	30	Comutator circuit: Geam electric partea pasagerului față, geamuri electrice spate
Relee
48	Releu accesorii întârziat

Schema 2013-2019

Număr	Ampere [A]	Descriere
Număr	Ampere [A]	Descriere
1	30	Motoare geam inteligent față stânga și spate dreapta
2	15	Comutator scaun partea șoferului
3	30	Motor geam inteligent față dreapta
4	10	Releu și bobină economisire baterie lumini la cerere
5	20	Amplificator audio
6	5	Neutilizat (de rezervă)
7	7,5	Logică modul scaun partea șoferului, modul zonă ușă față stânga, tastatură
8	10	Neutilizat (de rezervă)
9	10	Modul SYNC, Display multifuncțional, Panou de finisare electronic, Modul transmițător/receptor frecvență radio
10	10	Releu pornire accesorii
11	10	Logică inteligentă modul acces, display Heads-up
12	15	Lumină puț, iluminare LED de fundal. Iluminare interior
13	15	Semnalizatoare dreapta
14	15	Semnalizatoare stânga
15	15	Lumină de stop, lumină marșarier
16	10	Far faruri de întâlnire dreapta
17	10	Far faruri de întâlnire stânga
18	10	Buton Start, iluminare tastatură, blocare cutie frână, trezire modul control sistem tracțiune, modul transmițător/receptor imobilizator
19	20	Amplificatoare audio
20	20	Toate releele și bobina motor blocare, releu și bobină motor blocare partea șoferului
21	10	2017: Modul putere extinsă
22	20	Releu claxon
23	15	Logică modul control direcție, set de semnalizatoare
24	15	Modul control direcție, Datallnk

Număr	Ampere [A]	Descriere
25	15	Eliberare Decklld
26	5	Comutator aprindere, buton comutator aprindere
27	20	Putere inteligentă modul acces
28	15	Neutilizat (de rezervă)
29	20	Radio, modul sistem global de poziționare
30	15	Lumini de poziție față
31	5	Neutilizat (de rezervă)
32	15	Motoare geamuri inteligente, comutator geam principal și oglindă, modul cortină parasolar lunetă, iluminare fundal comutator blocare
33	10	Neutilizat (de rezervă)
34	10	Modul asistență parcare spate, modul faruri de drum automate și schimbare bandă, modul scaun spate încălzit, modul monitorizare unghi mort, cameră video spate
35	5	Senzor umiditate motorizat, display Heads-up, comutator control tracțiune
36	10	Volan încălzit
37	10	Neutilizat (de rezervă)
38	10	Oglindă autoîntunecată (fără lumină de drum automată și modul schimbare bandă), modul trapă și comutator
39	15	Faruri de drum
40	10	Lumini de poziție spate
41	7,5	Modul putere extinsă
42	5	Neutilizat (de rezervă)
43	10	Neutilizat (de rezervă)
44	10	Neutilizat (de rezervă)
45	5	Neutilizat (de rezervă)
46	10	Modul climatizare
47	15	Neutilizat (de rezervă)
48	30	Comutator automat: Geam electric partea pasagerului față. Geamuri electrice spate
Releu
49	Accesoriu întârziat

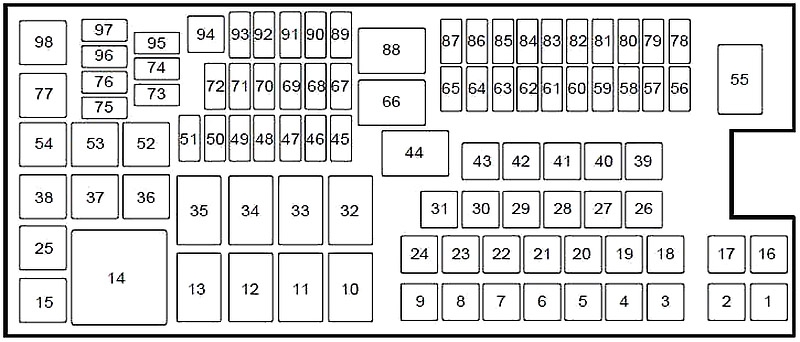

Cutia de siguranțe în compartiment motor

Cutia de distribuție a puterii se află în compartiment motor. Are siguranțe de înaltă curent care protejează principalele circuite electrice ale vehiculului de suprasarcini.

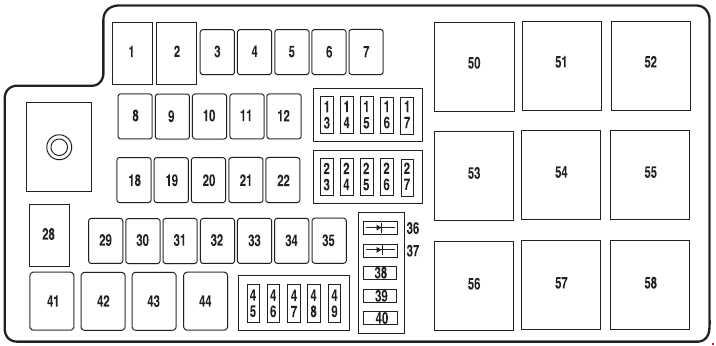

Schema 2009

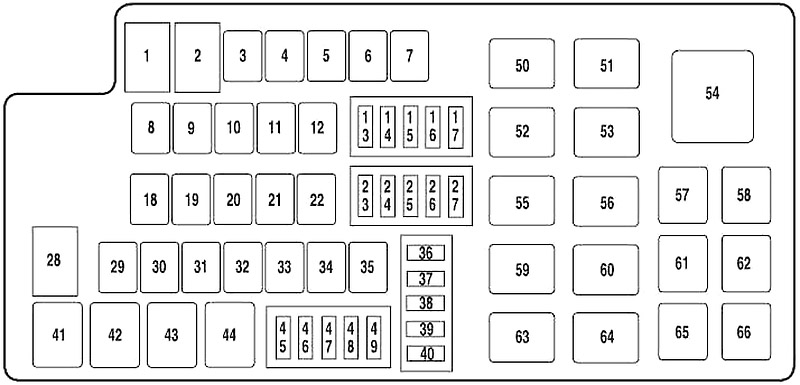

Schema 2010-2013

Număr	Ampere [A]	Descriere
Număr	Ampere [A]	Descriere
1	80	Alimentare panou cutia de siguranțe în compartiment motor
2	80	Alimentare panou cutia de siguranțe în compartiment motor
3	—	Neutilizat
4	30	Ștergător față
5	30	Scaun partea pasagerului
6	20	Brichetă
7	60	2009-2010: Neutilizat
		Motor diferit de SHO (2011-2012): Ventilator răcire motor
8	30	Trapă
9	40	Pompă sistem antiblocare roți (ABS)
10	30	Releu pornire
11	30	Releu modul control sistem tracțiune (PCM)
12	20	Electrovalvă ABS
13	15	Control adaptiv viteză
14	—	Neutilizat
15	—	Neutilizat
16	20	Far stânga
17	10	Alternator
18	—	Neutilizat
19	20	Punct alimentare bord
20	40	Dezgheț lunetă spate
21	20	Punct alimentare consolă
22	30	Scaune față încălzite sau încălzite/răcite
23	7,5	Modul control sistem tracțiune (PCM) (menținere putere), ventilare rezervor
24	10	Ambreiaj climatizare
25	20	Far dreapta
26	10	Releu rezervă
27	25	Pompă combustibil
28	80	2009-2010: Ventilator răcire motor
		Motor SHO (2011-2012): Ventilator răcire motor
29	—	Neutilizat
30	—	Neutilizat
31	—	Neutilizat
32	30	Scaun partea șoferului

Număr	Ampere [A]	Descriere
33	30	Acces pasiv/start pasiv (PEPS) (2009-2010), Acces inteligent (IA) (2011-2012)
34	—	Neutilizat
35	40	Ventilator încălzire față
36	20	Panou cutia de siguranțe habitaclu – pornire/aprindere
37	10	Releu PCM
38	5	Accesoriu întârziat
45	—	Neutilizat
46	15	Putere vehicul 2 (PCM), Putere vehicul 3 (PCM)
47	20	Putere vehicul 1 (PCM)
48	20	Putere vehicul 4 (bobine de aprindere)
49	15	Oglinzi încălzite
Diodă
39	Diodă combustibil (doar iVCT)
40	Diodă pornire integrată (OTIS) cu o atingere
Releu
41	Cuplaj climatizare
42	Pompă combustibil
43	Lumini de rezervă
44	Neutilizat
50	Releu motor ventilator
51	Lumină frână înaltă montată cu releu ACCM
52	Releu pornire
53	Releu putere PCM
54	Neutilizat
55	Releu ștergătoare parbriz față
56	Releu dezgheț lunetă spate
57	Neutilizat
58	Neutilizat
59	Releu far stânga halogen
60	Releu far dreapta halogen
61	Neutilizat
62	Neutilizat
63	Lumini de zi (DRL) 1 releu
64	Releu control faruri faruri de drum DRL 2
65	Releu marș/pornire (PEPS) (2009-2010), releu marș/pornire (IA) (2011-2012)
66	Neutilizat

Schema 2013-2019

Număr	Ampere [A]	Descriere
Număr	Ampere [A]	Descriere
1	–	Neutilizat
2	–	Neutilizat
3	–	Neutilizat
4	30	Releu motor ștergător
5	50	Pompă sistem antiblocare
6	–	Neutilizat
7	–	Neutilizat
8	20	Trapă, perdea parasolar Power
9	20	Punct putere în a doua rând
16	–	Neutilizat
17	–	Neutilizat
18	40	Releu motor ventilator față
19	30	Releu demaror
20	20	Punct alimentare compartiment de depozitare
21	20	Modul scaun spate încălzit
22	–	Neutilizat
23	30	Scaun șofer, Modul memorie
24	–	Neutilizat
25	–	Neutilizat
26	40	Releu încălzire lunetă spate
27	20	Brichetă
28	30	Scaune cu climatizare
29	40	Releu ventilator electric 1
30	40	Releu ventilator electric 2
31	25	Releu ventilator electric 3
39	–	Neutilizat
40	–	Neutilizat
41	–	Neutilizat
42	30	Scaun pasager alimentat electric
43	20	Supape sistem antiblocare
45	5	Senzor ploaie
46	–	Neutilizat
47	–	Neutilizat
48	–	Neutilizat
49	–	Neutilizat
50	15	Oglinzi încălzite
51	–	Neutilizat
56	–	Neutilizat
57	20	Far stânga intensitate mare
58	10	Alternator A-toate
59	10	Comutator/oprit frână
60	–	Neutilizat
61	–	Neutilizat
62	10	Releu ambreiaj climatizare
63	–	Neutilizat
64	15	Scaune pentru control masaj
65	30	Releu pompă combustibil, injectoare combustibil
67	20	Încălzitor senzor oxigen, senzor debit masic aer, supapă electromagnetică distribuție variabilă, supapă electromagnetică ventilare rezervor, supapă electromagnetică curățare rezervor
68	20	Bobine de aprindere
69	20	Putere vehicul nr. 1 (modul control grup propulsor)

Număr	Ampere [A]	Descriere
70	15	Ambreiaj climatizare, bobine releu control ventilator (1-3), compresor climatizare variabilă, încălzire cutia de siguranțe auxiliare, control supapă evacuare turbocompresor, supapă electronică bypass compresor, modul tracțiune integrală, încălzitor pozitiv ventilație compartiment motor
71	–	Neutilizat
72	–	Neutilizat
73	–	Neutilizat
74	–	Neutilizat
75	–	Neutilizat
76	–	Neutilizat
78	20	Far dreapta intensitate mare
79	5	2013: Modul cruise control adaptiv
80	–	Neutilizat
81	–	Neutilizat
82	–	Neutilizat
83	–	Neutilizat
84	–	Neutilizat
85	–	Neutilizat
86	7,5	Modul control sistem tracțiune, menținere putere și releu, electrovalvă aerisire rezervor
87	5	Releu demaror/aprindere
89	5	Bobină releu ventilator față, modul asistență electrică servodirecție
90	10	Demaror/aprindere modul control sistem tracțiune
91	10	Modul cruise control adaptiv
92	10	Modul sistem antiblocare roți, modul far adaptiv (2013-2015)
93	5	Releu dezgheț lunetă spate
94	30	Panou cutia de siguranțe habitaclu – demaror/aprindere
95	–	Neutilizat
96	–	Neutilizat
97	–	Neutilizat
Relee
10	Neutilizat
11	Releu încălzire lunetă spate
12	Neutilizat
13	Releu motor demaror
14	Releu ventilator răcire stânga nr. 2
15	Releu pompă combustibil
32	2013: Neutilizat
	2014-2015: Releu putere scaun
	2016-2017: Releu scaun control masaj
33	Releu ventilator răcire dreapta
34	Releu motor ventilator
35	Releu ventilator răcire stânga nr. 1
36	Neutilizat
37	Neutilizat
38	Neutilizat
44	Neutilizat
52	Neutilizat
53	Neutilizat
54	Neutilizat
55	Releu ștergător
66	Releu modul control sistem tracțiune
77	Neutilizat
88	Releu demaror/aprindere
98	Releu ambreiaj climatizare
