Ford Scorpio 2 (1994-1998) – cutia de siguranțe
Schema cutiei de siguranțe și relee – Ford Scorpio
Se referă la vehiculele noi din anii:
1994, 1995, 1996, 1997, 1998.

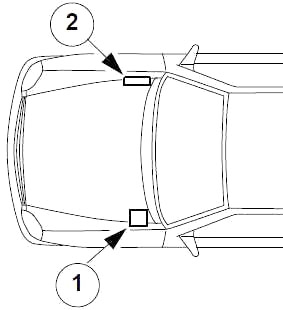

Poziție
- Cutia de conexiune centrală se află în compartiment motor partea șoferului
- Cutia de conexiune a bateriei se află partea pasagerului.
Cutii de conexiune conțin siguranțele principale și releele. Circuitele protejate sunt identificate prin numere pe cutia de conexiune și suplimentar prin simboluri pe partea interioară a capacului.

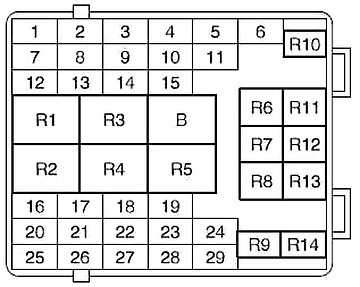

Cutia de conexiune centrală
Pentru a verifica sau înlocui o siguranță sau un releu, deblochează limbile (1) ale capacului și îndepărtează-l.
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| 1 | 15 | Proiectoare de ceață față, oglinzi exterioare încălzite |
| 2 | 5 | Lumini de poziție LHD, iluminare plăcuță |
| 3 | 10 | Comutator lumină exterioară |
| 4 | 10 | Faruri de întâlnire partea dreaptă, nivelare faruri |
| 5 | 10 | Faruri de întâlnire partea stângă |
| 6 | 30 | Scaune reglabile electric |
| 7 | 25 | Motoare ștergător parbriz, pompe spălătoare parbriz |
| 8 | 5 | Radio |
| 9 | 15 | Claxon |
| 10 | 10 | Faruri de drum partea stângă |
| 11 | 10 | Faruri de drum partea dreaptă |
| 12 | 5 | Lumini de poziție RHD |
| 13 | 20 | Blocare aprindere |
| 14 | 15 | Faruri spate, semnalizatoare, lumini de stop |
| 15 | 7,5 | Proiectoare de ceață spate |
| 16 | 7,5 | Electronică |
| 17 | 7,5 | Electronică |
| 18 | 10 | Lumină estompată/estompată RHD |
| 19 | 20 | Spălător faruri |
| 20 | 20 | Geam spate încălzit |
| 21 | 10 | Oglinzi exterioare încălzite |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 22 | 20 | Module de închidere uși |
| 23 | 5 | Iluminare panou instrumente |
| 24 | 15 | Iluminare interioară, sisteme audio |
| 25 | 30 | Alimentare geam |
| 26 | 30 | Geam electric față |
| 27 | 10 | Sistem airbag, Sistem antiblocare roți (ABS) |
| 28 | 30 | Trapă electrică, geamuri electrice spate |
| 29 | 25 | Motor ventilator încălzitor |
| R1 | Ștergător lunetă | |
| R2 | Ștergător intermitent (geam față) | |
| R3 | Faruri de întâlnire | |
| R4 | Lunetă încălzită | |
| R5 | Lunetă încălzită | |
| R6 | Dosar principal | |
| R7 | Întunecare/lumini de întunecare (GB) | |
| R8 | Gol | |
| R9 | Proiectoare de ceață | |
| R10 | Claxon | |
| R11 | Blocare pornire (Cutie automată) | |
| R12 | Blocare uși spate | |
| R13 | Diferențial | |
| R14 | Lumini de zi (S, N, DK, SF) | |

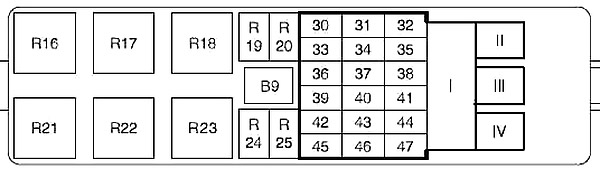

Cutia de conexiune a bateriei
Pentru a verifica sau înlocui o siguranță sau un releu, deblochează limbile (1) ale capacului și îndepărtează-l.
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| 30 | 20 | Suspensie autonivelantă |
| 31 | 10 | EWG V PCM |
| 32 | – | Neutilizat |
| 33 | 20 | Timp aprindere |
| 34 | 15 | Sistem gestionare motor |
| 35 | 30 | Compresor aer condiționat |
| 36 | 10 | Economisire energie (baterie) |
| 37 | 20 | Sistem gestionare motor |
| 38 | 30 | Lunetă încălzită partea dreaptă |
| 39 | 30 | Ventilator răcire (1/1+2) |
| 40 | 20 | HO2S |
| 41 | 30 | Lunetă încălzită partea stângă |
| 42 | 15 | Pompă combustibil |
| 43 | 20 | Brichetă, scaune încălzite electric |
| 44 | 30 | Ventilator răcire (2) |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 45 | 10 | Indicator de avertizare |
| 46 | 30 | Modul Sistem antiblocare roți (ABS) |
| 47 | 30 | Modul Sistem antiblocare roți (ABS) |
| I | 80 | Cutia de conexiune centrală de alimentare |
| II | 60 | Cutia de conexiune centrală de alimentare |
| III | 60 | Cutia de conexiune centrală de alimentare |
| IV | 50 | Bujie incandescentă Diesel |
| R16 | Economisire energie (baterie) | |
| R17 | Pompă injecție combustibil | |
| R18 | Geam spate încălzit | |
| R19 | Sistem de gestionare a motorului | |
| R20 | Suspensie autonivelantă | |
| R21 | Blocare aprindere | |
| R22 | Diferențial | |
| R23 | Diferențial | |
| R24 | Climatizare | |
| R25 | Neutilizat | |
Relee auxiliare
| Număr | Descriere | Poziție |
|---|---|---|
| R26 | Scaune încălzite | Consolă centrală |
| R27 | Trapă electrică | Trapă |
| R28 | Motor ventilator încălzitor | Suport în spatele compartimentului torpedou |
| R29 | Semnalizatoare | Aproape de coloana volanului |
| R30 | Comutator „Trip” (ferestre) | Ușa șoferului |
| R31 | Spălător faruri | Suport în spatele compartimentului torpedou |
| R32 | Bujie încălzire Diesel | Compartiment motor |
| R33 | Frecvență ștergător lunetă | Aproape de coloana volanului |
| R34 | Ventilator răcire motor | Compartiment motor |
| R35 | Proiectoare de ceață față (NL,S) | Sub bord |
| R36 | Gol | – |
| R37 | Sistem control viteză | Suport în spatele compartimentului torpedou |
| R38 | Compresor aer | Suport în spatele compartimentului torpedou |
