Ford Expedition (1997-2022) – cutia de siguranțe
Ford Expedition (1997-2002) – schema cutiei de siguranțe
Anul producției: 1997, 1998, 1999, 2000, 2001, 2002.
Siguranță brichetă (priză de alimentare) în Ford Expedition (1997-2002) este o siguranță de 3 în cutia de siguranțe din compartimentul pasagerilor.

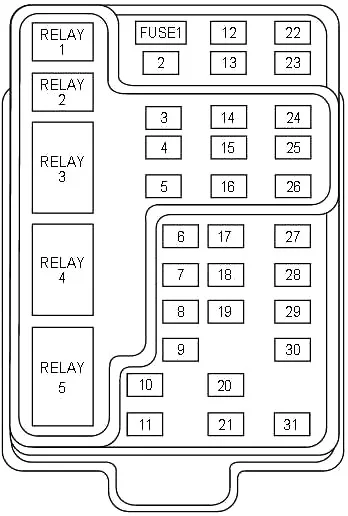

Compartiment pasageri
Panoul blocului siguranțe se află sub și în stânga volanului, aproape de pedala frânei.
| Nr |
Amp [A] | Descriere |
| 1 | 25 | Audio |
| 2 | 5 | Calculator bord;
Reglare automată electronică a temperaturii (EATC); Modul control grup motor (PCM); Set de semnalizatoare. |
| 3 | 20 | Brichetă;
Conector scanner OBD-II. |
| 4 | 7.5 | Modul acces la distanță;
Oglinzi; Funcții memorie (scaune și pedale). |
| 5 | 15 | Modul control viteză;
Lumină marșarier; Modul EVO; Comutator mod climatizare (releu ventilator față); Releu lumini de zi; Sistem senzori marșarier; Blocare automată; Oglindă electrică. |
| 6 | 5 | Set de semnalizatoare;
Calculator bord; Busolă; Electromagnet blocare cutie frână; Modul suspensie pneumatică; Modul GEM; Senzor sistem direcție EVO; Oglindă încălzită; Dezghețare spate; Sistem senzori marșarier. |
| 7 | 5 | Releu ventilator climatizare auxiliară
(prin siguranță 22). |
| 8 | 5 | Radio;
Modul acces la distanță; Modul GEM. |
| 9 | – | Neutilizat |
| 10 | – | Neutilizat |
| 11 | 30 | Releu pompă spălător parbriz față;
Releu funcționare ștergătoare; Releu parcare; Motor ștergător parbriz; Releu pompă spălător spate. |
| 12 | 15 | Comutator suspensie pneumatică |
| 13 | 20 | Comutator lumini de stop (becuri);
Semnalizator/Semnalizatoare de direcție/de avertizare; Modul control viteză. |
| 14 | 15 | Ștergător spate;
Lumini bord; Releu economisire baterie; releu lampă interior; Releu întârziere accesorii (geamuri electrice, trapă, geamuri glisante) |
| 15 | 5 | Comutator lumini de stop
(control viteză, blocare cutie frână, Sistem antiblocare roți (ABS), intrări modul PCM, modul suspensie pneumatică, blocare automată); Modul GEM. |
| 16 | 20 | Faruri (lumini de drum);
Cluster (indicator lumini de drum). |
| 17 | 10 | Oglinzi încălzite;
Indicator comutator grilă încălzită. |
| 18 | 5 | Iluminare instrumentar (alimentarea dimmerului) |
| 19 | – | Neutilizat |
| 20 | 5 | Audio;
Modul de suspensie pneumatică; Modul GEM; Modul de memorie. |
| 21 | 15 | Releu demaror;
Siguranță 20; Comutatorul gamei de transmisie. |
| 22 | 10 | Modul sistem airbag;
Comutatorul modului de climatizare (releu ventilator); EATC; Releu ventilator EATC; Siguranță alimentare 7. |
| 23 | 10 | Aux;
Scaune încălzite; Încărcare baterie remorcă; Semnalizator/Semnalizatoare de direcție/de urgență; Releu ambreiaj 4×4; Consolă superioară; Oglindă E/C; Modul sistem antiblocare roți pe 4 roți (4WABS). |
| 24 | – | Neutilizat |
| 25 | – | Neutilizat |
| 26 | 10 | Lumină de întâlnire partea dreaptă |
| 27 | 5 | Releu proiectoare de ceață și
indicator proiectoare de ceață |
| 28 | 10 | Lumină de întâlnire partea stângă |
| 29 | 5 | Modul far automat;
Comutator control cutie transmisie. |
| 30 | 30 | Receptor transmițător pasiv antifurt;
Set de semnalizatoare; Bobine de aprindere; Releu modul control grup propulsor. |
| 31 | 10 | Panou control integrat spate (audio);
Cititor CD. |
| 1 | – | Releu iluminare interioară |
| 2 | – | Releu economisire baterie |
| 3 | – | Releu dezghețare lunetă spate |
| 4 | – | Releu geam One Touch Down |
| 5 | – | Releu întârziere ACC |
Cutia de distribuție a puterii se află în compartiment motor

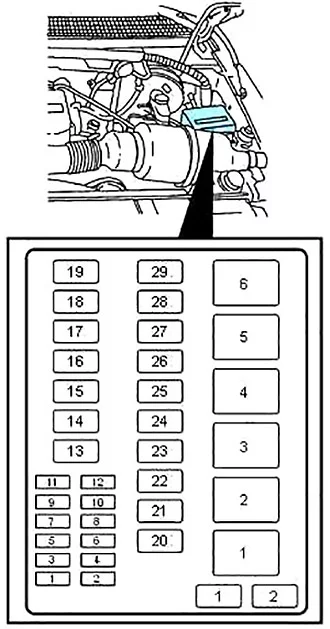

Versiunea 1
| Nr | Amp [A] | Descriere |
| 1 | 20 | Lumini de mers înapoi și spate pentru remorca de remorcare |
| 2 | 10 | Monitor diagnostic al sistemului airbag |
| 3 | 30 | Încuietori electrice |
| 4 | 15 | Suspensie pneumatică |
| 5 | 20 | Claxon |
| 6 | 30 | Siguranțe în cutia de siguranțe din compartiment motor nr. 3 și 5 |
| 7 | 15 | Lumini de poziție și spate |
| 8 | 30 | Faruri |
| 9 | 15 | Proiectoare de ceață și DRL |
| 10 | 25 | Punct de alimentare suplimentar al bateriei bord (I/P) |
| 11 | 25 | Punct de alimentare suplimentar al consolei |
| 12 | 10 | Ștergător spate |
| 13 | 30 | Ventilator auxiliar |
| 14 | 60 | Sistem antiblocare roți (ABS) pe patru roți (4WABS) |
| 15 | 50 | Compresorul suspensiei pneumatice |
| 16 | 40 | Încărcarea bateriei remorcii;
Siguranță nr. 2 în cutia de siguranțe din compartiment motor; siguranță nr. 4 în cutia de siguranțe din compartiment motor. |
| 17 | 30 | Tracțiune integrală (4WD);
Motor și ambreiaj al cutiei de distribuție. |
| 18 | 30 | Putere marină a șoferului |
| 19 | 20 | Pompă combustibil |
| 20 | 50 | Alimentare comutată de la aprinderea cutiei de siguranțe de conexiune |
| 21 | 50 | Alimentare comutată de la aprinderea cutiei de siguranțe de conexiune |
| 22 | 50 | Alimentare baterie cutie de siguranțe de conexiune |
| 23 | 40 | Ventilator față |
| 24 | 30 | Alimentare modul control grup motor |
| 25 | 30CB | Ferestre |
| 26 | – | neutilizat |
| 27 | 40 | Lumini încălzite și oglinzi |
| 28 | 30 | Frâne electrice pentru remorcă |
| 29 | 30 | Ventilator hibrid;
Trapă; Ferestre înclinate. |
| 1 | – | neutilizat |
| 2 | – | Diodă PCM |
| 1 | – | Viteză mare/mică a ștergătorului parbrizului |
| 2 | – | Ștergător parbriz |
| 3 | – | Releu pompă spălător parbriz față |
| 4 | – | Releu pompă combustibil |
| 5 | – | Releu claxon |
| 6 | – | Releu putere PCM |

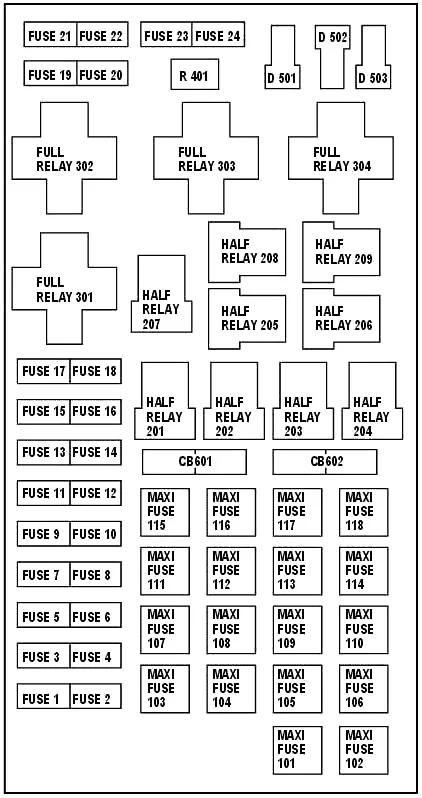

Versiunea 2
| Nr |
Amp [A] | Descriere |
| 1 | 20 | Punct de alimentare |
| 2 | 30 | Modul control sistem transmisie |
| 3 | 30 | Faruri;
Faruri automate. |
| 4 | 20 | Consolă punct de alimentare |
| 5 | 20 | Lumini marșarier/remorcă |
| 6 | 15 | Lumini parcare;
Lumini autoturism; Siguranță compartiment pasageri 18 |
| 7 | 20 | Claxon |
| 8 | 30 | Încuietori electrice uși |
| 9 | 15 | Lumini de zi (DRL);
Proiectoare de ceață. |
| 10 | 20 | Pompă combustibil |
| 11 | 20 | Câmp alternator |
| 12 | 10 | Ștergător spate |
| 13 | 15 | Ambreiaj climatizare |
| 14 | – | Neutilizat |
| 15 | 10 | Lumini de cursă |
| 16 | – | Neutilizat |
| 17 | 10 | Geamuri electrice |
| 18 | 15 | Modul control sistem transmisie;
Injectoare combustibil; Pompă combustibil; Senzor debit masic aer. |
| 19 | 10 | Bloc remorcă și
lumină semnal dreapta. |
| 20 | 10 | Bloc remorcă și
lumină semnal stânga. |
| 21 | – | Neutilizat |
| 22 | – | Neutilizat |
| 23 | 15 | Senzori HEGO;
Electrovalvă aer; Cutie automată; Senzor CMS. |
| 24 | – | Neutilizat |
| 101 | 30 | Încărcare baterie remorcă |
| 102 | 50 | Modul frână Sistem antiblocare roți (ABS) pe patru roți |
| 103 | 50 | Alimentare baterie bloc conexiune |
| 104 | 30 | Motor și ambreiaj cutie 4×4 |
| 105 | 40 | Ventilator față climatizare |
| 106 | – | Neutilizat |
| 107 | – | Nu utilizat |
| 108 | 30 | Frâne electrice pentru remorcă |
| 109 | 50 | Compresorul suspensiei pneumatice |
| 110 | 30 | Scaune încălzite |
| 111 | 40 | Alimentarea bateriei întrerupătorului de aprindere
(circuit funcționare/demaror) |
| 112 | 30 | Scaun partea șoferului;
Pedale reglabile electric; Modul memorie. |
| 113 | 40 | Alimentarea bateriei întrerupătorului de aprindere
(circuite alimentare și accesorii) |
| 114 | 30 | Ventilator auxiliar al climatizării |
| 115 | – | Nu utilizat |
| 116 | 40 | Dezghețător lunetă spate, oglinzi încălzite |
| 117 | – | Nu utilizat |
| 118 | – | Nu utilizat |
| 201 | – | Releu lumini poziție remorcă |
| 202 | – | Releu funcționare/parcare
ștergătoare parbriz |
| 203 | – | Releu lampă marșarier remorcă |
| 204 | – | Releu ambreiaj climatizare |
| 205 | – | Ștergător spate coborât |
| 206 | – | Releu proiectoare de ceață |
| 207 | – | Releu pompă spălător parbriz față |
| 208 | – | Releu pompă spălător parbriz spate |
| 209 | – | Ștergător spate ridicat |
| 301 | – | Releu pompă combustibil |
| 302 | – | Releu încărcare baterie
remorcă |
| 303 | – | Releu ștergătoare înalt/scăzut |
| 304 | – | Releu modul control
sistem transmisie. |
| 401 | – | Nu utilizat |
| 501 | – | Diodă modul control grup motor |
| 502 | – | Diodă ambreiaj climatizare |
| 503 | – | Nu utilizat |
| 601 | 30 | Accesorii întârziate
(geamuri electrice, ferestre glisante, trapă) |
| 602 | – | Nu utilizat |

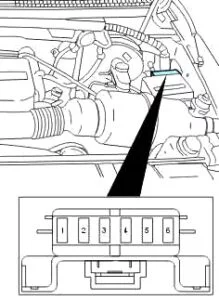

Cutia de siguranțe mini din compartiment motor
| Nr | Amp [A] | Descriere |
| 1 | 5 | Modul control al grupului motor (PCM) |
| 2 | 20 | Lumină de stop/semnalizator remorcă |
| 3 | 10 | Panou control audio integrat spate (RICP);
schimbător CD; Radio. |
| 4 | 10 | Lumini sub trepte |
| 5 | 20 | Amplificator, amplificator subwoofer |
| 6 | – | Neutilizat |

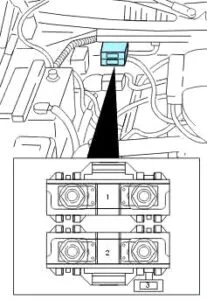

Siguranțe ale bateriei principale
| Nr | Amp [A] | Descriere |
| 1 | 175 | Megasiguranță rețea electrică |
| 2 | 175 | Megasiguranță alternator |
| 3 | 20 | Minisiguranță câmp alternator |
Schema cutiei de siguranțe și relee – Ford Expedition
Se referă la vehiculele produse în anii:
2022.

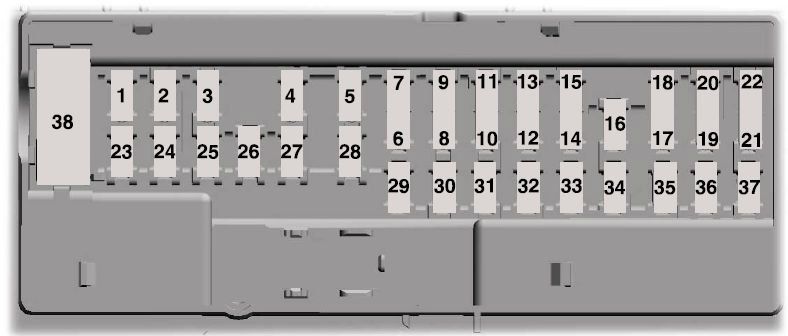

Cutia de siguranțe în compartimentul pasagerului
Cutia de siguranțe a modulului controler caroserie se află pe partea dreaptă a nișei pentru picioarele pasagerului, în spatele panoului de finisare.
| Număr | Ampere [A] | Descriere |
|---|---|---|
| Număr | Ampere [A] | Descriere |
| 1 | – | Neutilizat. |
| 2 | 10 A | Comutator scaun partea șoferului. |
| 3 | 7,5 A | Deblocare ușă partea șoferului. |
| 4 | 20 A | Amplificator audio. |
| 5 | – | Neutilizat. |
| 6 | 10 A | Logică inteligentă conector date. |
| 7 | 10 A | Modul control audio spate. |
| 8 | 5 A | Încărcător wireless pentru accesorii. Modul hayon fără mâini. |
| 9 | 5 A | Tastatură. Modul senzor conectat. |
| 10 | – | Neutilizat. |
| 11 | – | Neutilizat. |
| 12 | 7,5 A | Tablou de bord instrumente. |
| 13 | 7,5 A | Modul control coloana volan. Logică inteligentă conector date. Modul climatizare. Modul cutie automată. |
| 14 | 15 A | Comutator frână. |
| 15 | 15 A | SYNC. |
| 16 | – | Neutilizat. |
| 17 | – | Neutilizat. |
| 18 | 7,5 A | Modul cutie automată. Comutator coloana volan. |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 19 | 5 A | Modulul unității de control telematic. |
| 20 | 5 A | Aprindere. |
| 21 | 5 A | Senzor de temperatură și umiditate în vehicul. |
| 22 | 5 A | Oglindă electrocromatică. Modul încălzit al scaunelor în a doua rând. |
| 23 | 30 A | Comutator geam. Comutator alimentare oglindă. Modul zona ușii față stânga. |
| 24 | 30 A | Logică trapă. |
| 25 | 20 A | Amplificator audio 2. |
| 26 | 30 A | Modul zona ușii față dreapta. |
| 27 | 30 A | Modul zona ușii scaun spate stânga. |
| 28 | 30 A | Modul zona ușii scaun spate dreapta. |
| 29 | 15 A | Pedale reglabile electric. |
| 30 | 5 A | Modul control remorcă. |
| 31 | 10 A | Modul climatizare spate. Modul comutator mod condus. Comutator gestionare teren. Modul transmițător-receptor frecvență radio. Comutator 4×4. |
| 32 | 20 A | Modul control audio. |
| 33 | – | Neutilizat. |
| 34 | 30 A | Releu demaror. |
| 35 | 5 A | Neutilizat (de rezervă). |
| 36 | 15 A | Modul procesare imagini A. Modul automatizat asistență parcare. Modul montaj cu reglare continuă. |
| 37 | 20 A | Volan încălzit. |
| 38 | 30A CB | Geam electric scaun spate stânga. Geam electric scaun spate dreapta. |

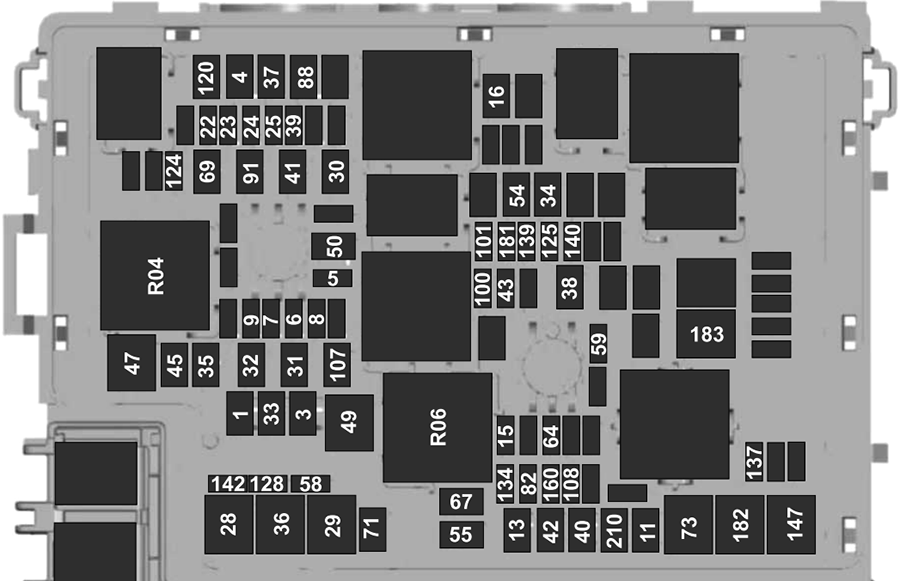

Cutia de siguranțe în compartiment motor
| Număr | Ampere [A] | Descriere |
|---|---|---|
| Număr | Ampere [A] | Descriere |
| 1 | 30 A | Modul control caroserie 1. |
| 3 | 30 A | Modul control caroserie 2. |
| 4 | 30 A | Pompă combustibil. |
| 5 | 5 A | Releu modul control sistem transmisie. |
| 6 | 20 A | Putere vehicul 1. |
| 7 | 25 A | Putere vehicul 2. |
| 8 | 20 A | Putere vehicul 3. |
| 9 | 20 A | Putere vehicul 4. |
| 11 | 30 A | Releu demaror. |
| 13 | 40 A | Motor ventilator față. |
| 15 | 20 A | Claxon. |
| 16 | 20 A | Pompă spălător parbriz față. |
| 22 | 10 A | Asistență electronică sistem direcție/pornire avansare. |
| 23 | 10 A | Sistem antiblocare roți (ABS) activ/incepe avansare. |
| 24 | 10 A | Modul control sistem transmisie. Modul control cutie automată. |
| 25 | 10 A | Cameră spate. Senzor calitate aer activ/incepe alimentare. |
| 28 | 50 A | Pompă sistem antiblocare. |
| 29 | 50 A | Valve sistem antiblocare. |
| 30 | 30 A | Motoare scaun șofer. |
| 31 | 30 A | Motoare scaune pasager. |
| 32 | 20 A | Punct putere 1. |
| 33 | 20 A | Punct putere 2. |
| 34 | 20 A | Punct putere 3. |
| 35 | 20 A | Punct putere 4. |
| 36 | 40 A | Invertor. |
| 37 | 30 A | Scaune cu climatizare (partea pasagerului). |
| 38 | 30 A | Scaune cu climatizare (partea șoferului). |
| 39 | 20 A | Modul scaun în a doua rând. |
| 40 | 40 A | Panouri robuste pentru transport. |
| 41 | 30 A | Modul alimentare elevator încărcare. |
| 42 | 30 A | Modul control frână remorcă. |
| 43 | 5 A | Neutilizat (de rezervă). |
| 45 | 20 A | Punct putere 5. |
| 47 | 50 A | Ventilator electric 1. |
| Număr | Ampere [A] | Descriere |
|---|---|---|
| 49 | 50 A | Ventilator electric 2. |
| 50 | 40 A | Geam spate încălzit. |
| 54 | 40 A | Diferențial electronic cu alunecare limitată. |
| 55 | 30 A | Releu al luminilor de staționare pentru remorcă. |
| 58 | 10 A | Lumini de marșarier pentru remorcă. |
| 59 | 20 A | Neutilizat (de rezervă). |
| 64 | 25 A | Modul tracțiune integrală 1. |
| 67 | 15 A | Pornire/început cutie automată. |
| 69 | 30 A | Motor ștergător stânga. |
| 71 | 20 A | Releu ștergător spate. |
| 73 | 50 A | Modul scaun electric pliabil – a treia rând. |
| 82 | 25 A | Modul tracțiune integrală 2. |
| 88 | 40 A | Ventilator auxiliar. |
| 91 | 20 A | Putere modul iluminare remorcă. |
| 100 | 25 A | Far stânga. |
| 101 | 25 A | Far dreapta. |
| 107 | 30 A | Încărcare baterie remorcă. |
| 108 | 20 A | Lumini punctiforme (poliție). |
| 120 | 15 A | Injectoare combustibil. |
| 124 | 5 A | Modul senzor ploaie. |
| 125 | 5 A | Încărcător USB inteligent 1. |
| 128 | 7,5 A | Sistem de divertisment familial. |
| 134 | 20 A | Releu scaune multi-contur. |
| 137 | 20 A | Modul avansat sisteme asistență șofer. Cameră conectată. |
| 139 | 5 A | Încărcător USB inteligent 2. |
| 140 | 5 A | Încărcător USB inteligent 3. |
| 142 | 5 A | Încărcător USB inteligent 5. |
| 147 | 40 A | Releu ventilator răcitor intercooler. |
| 160 | 10 A | Conector inteligent conector date. |
| 181 | 5 A | Neutilizat (de rezervă). |
| 182 | 60 A | Modul control ușă partea șoferului. |
| 183 | 60 A | Modul control ușă partea pasagerului. |
| 210 | 30 A | Oprire pornire modul control caroserie. |
| R04 | Releu ventilator electric 1. | |
| R06 | Releu ventilator electric 3. |
