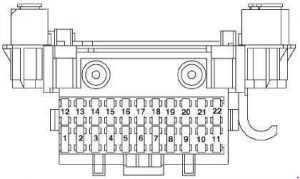

2) Lumină laterală stânga, reglare fascicul faruri, iluminare plăcuță, modul de climatizare, radio, comutator geam spate încălzit, bord, comutator lumini spate proiectoare ceață, comutator lumini față proiectoare ceață, comutator geam față încălzit
7
10
1) Lumină dreapta
7,5
2) Lumină dreapta, iluminare plăcuță
8
15
Până în 09.1999: Închidere centralizată, oglinzi electrice Din 09.1999: Modul GEM
9
15
1) Reglare înălțime scaun
25
2) Comutator multifuncțional (lumină exterioară)
10
15
Scaun față încălzit
11
30
Geamuri electrice, închidere centralizată
12
20
Motor ștergător, pompă spălător parbriz
13
15
1) Lumină de stop, bord
15
2) Comutator lumină de stop, modul de climatizare, comutator cutie (cutie manuală), senzor poziție cutie (cutie automată), electromagnet supapă control încălzitor, comutator geam spate încălzit, bord
14
10
Sistem airbag
15
10
1) Oglinzi încălzite
7,5
2) Oglinzi electrice
16
30
Motor ventilator încălzitor
17
15
Semnalizatoare
18
15
1) Aprindere
15
2) Modul GEM, releu auxiliar, releu principal, bobină de aprindere DIS (1,3 l Endura – E, 1,25 și 1,4 l ZETEC – SE), modul antifurt pasiv (1,8 l Diesel Endura – DE)
19
10
1) Gestionarea motorului, radio, alarmă
7,5
2) Siguranță nr. 30, radio, ceas, bord
20
30
1) Pulverizator faruri
10
1) RHD: Dim / Dip
20
2) Comutator multifuncțional (lumini de zi, lumini exterioare)
21
15
2) Din 09.1999: Închidere centralizată
22
10
Conector interfață date (DLC), radio
42
15
2) Până în 09.1999: modul GEM
10
2) Frigider Van; din 09.1999: Releu sistem răcire, Releu control evaporator
43
10
2) Releu lumini de zi (lumini de poziție)
49
20
2) Lumini de zi, lumină exterioară
50
25
2) Lumină exterioară
Releu
I
Releu de aprindere
II
Releu încălzit al geamului față
III
–
IV
–
V
–
VI
–
VII
Releu lumini de zi (lumini de poziție)
VIII
Releu lumini de zi (DTRL)
IX
Releu încălzit al geamului față
X
Releu geam spate încălzit
XI
Releu lumini de zi (lumini de poziție)
1) Haynes 2) Scheme de conectare electrică (CG1647es)

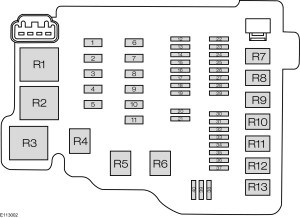

Cutia de siguranțe din compartiment motor
Ford Fiesta – schema cutiei de siguranțe – compartiment motor
Număr
[A]
Descriere
20
–
Diodă
21
–
–
22
–
–
23
10
Grindă principală stânga
24
10
Grindă principală dreapta
25
10
Luminiță stânga
26
10
Luminiță dreapta
27
10
Motoare pe benzină: Senzor de oxigen
15
Motoare diesel: încălzitor combustibil
28
15
1,8 l Diesel Endura – DE: modul PCM, EGR, releu bujii, releu ventilator răcire motor, releu ventilator viteză mare (cu climatizare), releu climatizare, senzor viteză vehicul (VSS) Motoare pe benzină: releu pompă combustibil, releu ventilator răcire motor, releu ventilator viteză mare (cu climatizare), releu climatizare, senzor viteză vehicul (VSS), modul antifurt pasiv (1,25 L ZETEC – SE 1,3 L Endura – DE), Modul PCM, senzor debit masic aer (MAF; 1,4 l ZETEC – SE), supapă control aer la ralanti, injector, supapă ventilare rezervor
29
20
Releu climatizare, releu faruri de ceață față, întrerupător presiune dublu, releu sistem răcire (furgonetă), releu control evaporator (furgonetă frigorifică)
30
3
Sistem antiblocare roți (ABS)
31
30
Sistem antiblocare roți (ABS)
32
3
Modul PCM
33
30
Sistem antiblocare roți (ABS) (toate modelele cu ABS), ventilator răcire motor (fără ABS, fără climatizare)
34
30
Modul PCM
35
10
Modul antifurt pasiv (1,8 l Diesel Endura – DE), releu pompă combustibil
36
60
Releu ventilator răcire motor, releu ventilator răcire viteză mare (cu climatizare), releu bujie, releu inhibitor
37
40
Releu încălzire geam față
60
Frigorifer Van: releu ventilator răcire (sistem răcire), releu ventilator răcire viteză mare
38
10
Releu principal
39
60
Releu lumini de zi (DTRL), siguranță nr.: 1, 2, 3, 4, 5, 21, 22 (cutia de siguranțe a habitaclului)
40
60
Aprindere, nr. siguranță: 42, 50 (cutia de siguranțe a habitaclului)

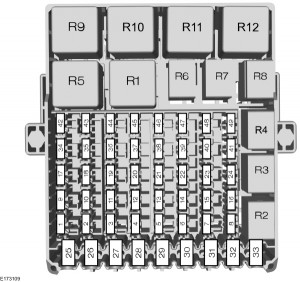

Alimentator de înaltă calitate (vehicule cu Start-Stop).
29
20
Punct de alimentare spate
30
20
Brichetă
31
–
Neutilizat
32
–
Neutilizat
33
–
Neutilizat
34
20
Acces fără cheie
35
20
Acces fără cheie
36
15
Cheie de aprindere
37
–
Neutilizat
38
–
Neutilizat
39
–
Neutilizat
40
–
Neutilizat
41
–
Neutilizat
42
7,5
Cameră spate
43
10
Oprire activă în oraș
44
7,5
Indicator dezactivare airbag partea pasagerului.
45
–
Neutilizat
46
–
Neutilizat
47
–
Neutilizat
48
–
Neutilizat
49
–
Neutilizat
Releu
Descriere
R1
Aprindere
R2
Brichetă
R3
Neutilizat
R4
Oraș activ
R5
Neutilizat
R6
Acces fără cheie (echipament opțional).
R7
Acces fără cheie (aprindere).
R8
Punct de alimentare auxiliar spate
R9
Neutilizat
R10
Neutilizat
R11
Neutilizat
R12
Neutilizat
Ford Fiesta – schema cutiei de siguranțe
Anul producției: 2022.
Vehicule produse din 22.11.2021

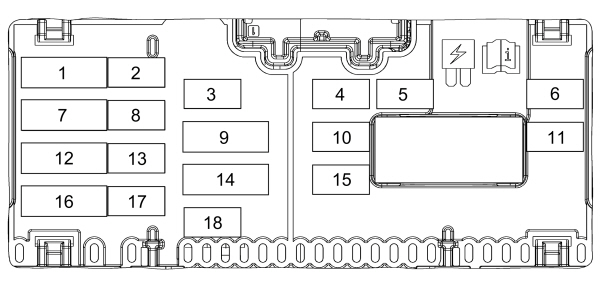

Cutia de siguranțe a modulului control al sistemelor caroseriei
Cutia de siguranțe se află sub compartimentul pentru obiecte.
Număr
Ampere [A]
Descriere
1
5 A
Modul control sistem de siguranță suplimentară.
Senzor interior de temperatură și umiditate.
2
10 A
Modul control sistem de asistență activă la parcare.
3
10 A
Comutator aprindere; Buton comutator aprindere; Modul unitate control sistem telematic.
4
20 A
Încuietoare; Deblocare.
5
10 A
Trapă.
6
30 A
Comutator oglindă dreapta; Geamuri electrice față partea dreaptă.
7
5 A
Martor deconectare sistem airbag pasager; Oglindă retrovizoare interioară cu funcție de întunecare automată; Încărcător wireless.
8
–
Neutilizat.
9
5 A
Modul central control alarmă.
10
15 A
Blocare deschidere uși pentru copii; Capac rezervor combustibil.
11
30 A
Comutator oglindă stânga; Geamuri electrice față partea stângă.
12
15 A
Volan încălzit; Modul control faruri.
13
15 A
Control vocal; Cititor CD.
14
7,5 A
Sirena alarmei alimentată de baterie.
15
10 A
Sirena sistem alarmă.
16
7,5 A
Modul volan; Bord; Conector diagnostic; Climatizare.
17
20 A
Sistem audio.
18
–
Neutilizat.

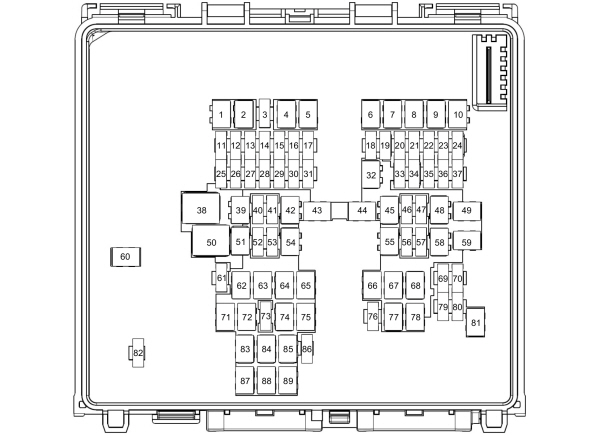

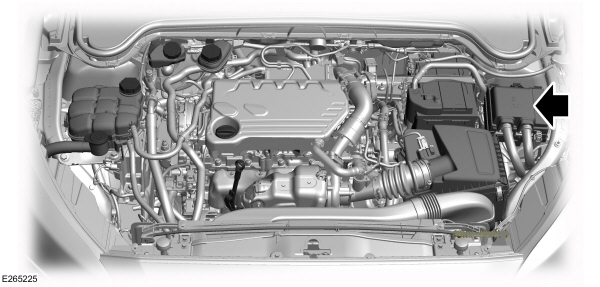

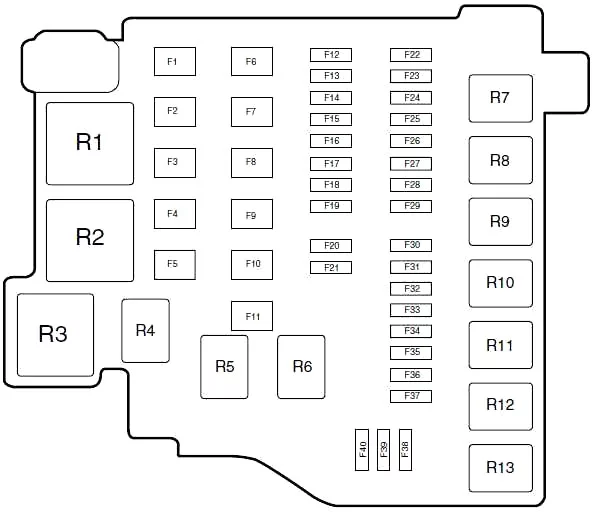

Cutia de siguranțe sub capacul compartimentului motor
Număr
Ampere [A]
Descriere
Număr
Ampere [A]
Descriere
1
–
Neutilizat.
2
60 A
Încălzitor aer de admisie.
3
10 A
Duza încălzită a ștergătorului parbrizului.
4
40 A
Element încălzitor al parbrizului partea stângă.
5
–
Neutilizat.
6
30 A
Demaror.
7
40 A
Încălzitor aer de admisie.
8
–
Neutilizat.
9
40 A
Cutie cu dublu ambreiaj – Diesel.
60 A
Modul control bujii – Diesel.
10
–
Neutilizat.
11
20 A
Bloc coloana volan.
12
10 A
Ambreiaj climatizare.
13
–
Neutilizat.
14
–
Neutilizat.
15
–
Neutilizat.
16
5 A
Alternator integrat cu cureaua demarorului — MHEV.
17
5 A
Modul control grup propulsor.
18
10 A
Volan încălzit integrat.
19
5 A
Sistem asistență electronică la direcție.
20
7,5 A
Modul control cutie.
21
–
Neutilizat.
22
–
Neutilizat.
23
–
Neutilizat.
24
–
Neutilizat.
25
10 A
Pompă lichid răcire; Supapă evacuare; Pompă apă.
26
15 A
Supapă evacuare vapori combustibil; Senzor poziție arbore cu came; Senzor control presiune injecție combustibil; Electrovalvă control geometrie variabilă pale turbocompresor; Supapă bypass radiator sistem recirculare gaze evacuare; Electrovalvă control supapă suprapresiune; Sondă lambda încălzită.
27
20 A
Modul control grup propulsor.
28
15 A
Deschidere activă grilă admisie aer; Pompă ulei; Compresor sistem climatizare; Electrovalvă control supapă suprapresiune; Senzor prezență apă în combustibil.
29
15 A
Bobină de aprindere; Condensator atenuare zgomot.
30
10 A
Supapă suprapresiune sistem climatizare.
31
10 A
Modul control energie baterie — MHEV.
32
30 A
Modul control sisteme caroserie.
33
10 A
Sistem monitorizare unghi mort; Modul cruise control; Cameră față sistem asistență parcare; Cameră asistență parcare spate; Modul control sistem asistență activă parcare.
34
10 A
Pompă lichid transmisie.
35
10 A
Faruri.
36
5 A
Sistem antiblocare roți (ABS) în timpul frânării.
37
15 A
Ventilator radiator interstițial.
38
40 A
Motor ventilator.
39
–
Neutilizat.
40
10 A
Modul control energie baterie — MHEV.
41
20 A
Scaune încălzite.
42
–
Neutilizat.
43
40 A
Modul remorcă.
Număr
Amperi [A]
Descriere
44
40 A
Element încălzitor parbriz partea dreaptă.
45
30 A
Modul ușă spate stânga.
46
5 A
Reglarea poziției farurilor.
47
15 A
Amplificator audio.
48
20 A
Trapă.
49
60 A
Pompă sistem antiblocare roți (ABS) în timpul frânării.
50
60 A
Ventilator răcire viteză mare.
51
20 A
Pompă lichid transmisie.
52
10 A
Conector diagnostic.
53
–
Neutilizat.
54
30 A
Modul ușă spate dreapta.
55
30 A
Supapă sistem antiblocare roți (ABS) în timpul frânării.
