Volvo V60 (2011-2019) – cutia de siguranțe

Andrei Popescu

Volvo V60 (2011-2018) – schema cutiei de siguranțe

Anul producției: 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.

Siguranță brichetă (priză de alimentare) în Volvo V60 (2011-2018) este siguranța 22 în bloc siguranțe în compartiment motor.

Poziție

Poziție
Volvo v60 – schema cutiei de siguranțe – poziție
Nr Poziție
1 Compartiment motor
2 Sub sertarul nr. 1
3 Sub sertarul nr. 2

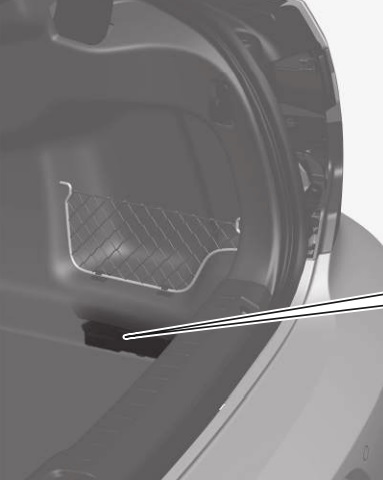

4 Zona de încărcare
5 Zona rece a compartimentului motor

(doar Start / Stop)

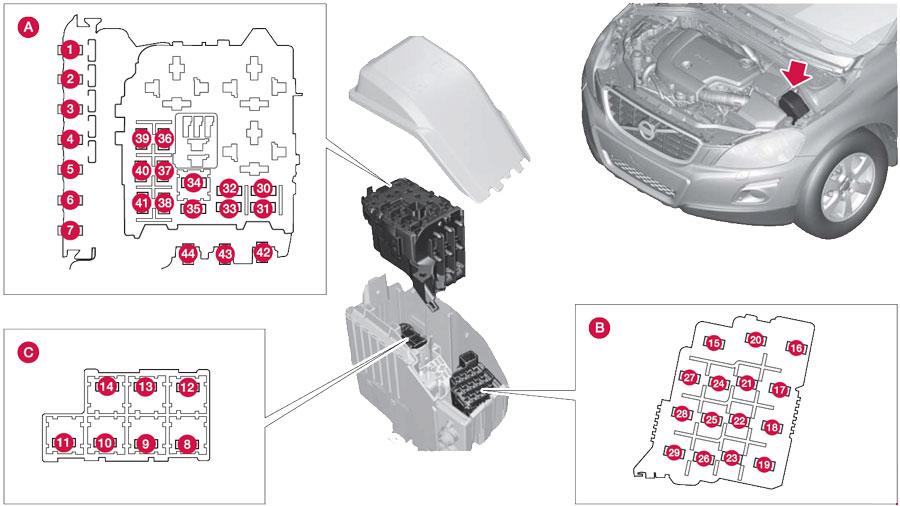

Siguranțe – în compartiment motor

Siguranțe – în compartiment motor

Volvo V60 – schema siguranță – compartiment motor
Nr Descriere Amperaj [A]
1 Siguranță principală CEM KL30B 50
2 Siguranță principală CEM KL30A 50
3 Siguranță principală RJBA KL30 60
4 Siguranță principală CJB KL30 60
5 Siguranță principală CJB 15E KL30 60
6 – –
7 Încălzitor aer PTC 100
8 2011-2013:

Lampa de semnalizare a farurilor

 20
2014-2018:

Parbriz încălzit, partea șoferului

 40
9 Ștergător/Ștergătoare parbriz 30
10 Încălzire staționară 25
11 Ventilator 40
12 2014-2018:

Parbriz încălzit, partea pasagerului

 40
13 Pompă Sistem antiblocare roți (ABS) 40
14 Electrovalve Sistem antiblocare roți (ABS) 20
15 2014-2018:

Lampa de semnalizare a farurilor

 20
16 Reglaj faruri,

faruri xenon active – ABL

 10
17 Siguranță principală CEM 20
18 Sistem antiblocare roți (ABS) 5
19 Servodirecție dependentă de viteză 5
20 Modul control motor;

Modul control transmisie;

Sistem airbag.

 10
21 Duze încălzite pentru ștergător/ștergătoare parbriz 10
22 2011-2012:

Bobine releu;

Pompă gol (5 cilindri Benzină și 2,0 T).

 5
23 Control faruri 5
24 – –
25 – –
26 – –
27 Releu, bloc siguranțe compartiment motor 5
28 Faruri suplimentare 20
29 Claxon 15
30 2011-2018:

Modul control motor (ECM)

 10
2016-2018:

Modul control motor (ECM)

 5
31 Modul control transmisie 15
32 2011-2016:

Compresor aer condiționat;

2012-2018:

Pompă auxiliară lichid răcire (Diesel).

 15
33 Bobine relee 5
34 2011-2016:

Releu demaror.

 30
35 Bobine de aprindere (4 cilindri Benzina);

Modul control preaprindere (5 cilindri Diesel).

 10
Modul control motor (4 cilindri);

Bobine de aprindere (5 cilindri Benzina);

Condenzator (6 cilindri).

 20
36 2011-2013:

Modul control motor (benzină);

2014-2015:

Modul control motor

(benzină cu excepția 4 cilindri 2,0 l)

(nu se aplică motorului B4204T7);

2016:

Modul control motor (5, 6 cilindri Benzina).

 10
2011-2013:

Modul control motor (motorină).

2014-2015:

Modul control motor

(motor diesel 1,6 l,

motor diesel 5 cilindri).

2016-2018:

Modul control motor

(motor diesel 5 cilindri).

 15
2014-2015:

Modul control motor (4 cilindri 2,0 l

(totuși aplicabil motorului B4204T7))

2016-2018:

Modul control motor (4 cilindri)

 15
37 2011:

Senzor debit masic aer, valve

(5 cilindri Diesel);

2012:

Senzor debit masic aer (5, 6 cilindri);

Valve control

(5 cilindri Diesel);

Injectoare

(5, 6 cilindri Benzina);

Modul control motor

(6 cilindri);

2013-2016:

Senzor debit masic aer

(5 cilindri Diesel, 6 cilindri);

Valve control (5 cilindri Diesel);

Injectoare (5, 6 cilindri Benzina);

Modul control motor (5 cilindri Benzina, 6 cilindri)

2017-2018:

Senzor debit masic aer (5 cilindri Diesel);

Valve control (5 cilindri Diesel).

 15
2012-2013:

Valve (benzină 1,6 l);

Senzor debit aer (benzină 1,6 l);

Senzor debit aer (D4162T);

Valvă control;

Debit combustibil (D4162T).

2014:

Valve (benzină 1,6 l);

Senzor debit masic aer

(1,6 l, 4 cilindri 2,0 l)

(nu se aplică motorului B4204T7.);

Termostat

(4 cilindri Benzina 2,0 l)

(nu se aplică motorului B4204T7.);

Valvă EVAP

(4 cilindri Benzina 2,0 l)

(nu se aplică motorului B4204T7.);

Valvă răcire sistem aer condiționat

(4 cilindri 2,0 l diesel);

Pompă răcire EGR

(4 cilindri 2,0 l diesel)

Senzor debit aer

(motor D4162T);

Valvă control, debit combustibil

(motor D4162T);

2015:

Valve (benzină 1,6 l);

senzor debit masic aer

(1,6 l, 4 cilindri 2,0 l)

(nu se aplică motorului B4204T7);

Termostat

(4 cilindri benzină 2,0 l)

(nu se aplică motorului B4204T7);

Valvă EVAP

(4 cilindri Benzina 2,0 l)

(nu se aplică motorului B4204T7);

Pompă răcire EGR

(4 cilindri 2,0 l diesel);

Valvă reglare;

Debit combustibil

(motor D4162T);

2016-2018:

Senzor debit masic aer

(4 cilindri);

Termostat

(4 cilindri Benzina);

Valvă EVAP

(4 cilindri Benzina);

Pompă răcire EGR

(4 cilindri Diesel).

 10
38 2011:

Valve motor

2012:

Compresor aer condiționat (5, 6 cilindri),

Valve motor;

Modul control motor (6 cilindri);

Solenoi

(6 cilindri fără turbocompresor);

Actuatori, colector admisie

(6 cilindri fără turbocompresor);

senzor debit masic aer

(4 cilindri benzină 2,0 l);

Senzor nivel ulei (5 cilindri diesel);

Pompă lichid răcire (D4162T);

2013:

Cuplaj electromagnetic aer condiționat (5, 6 cilindri);

Valve, modul control motor (6 cilindri);

Solenoi (6 cilindri fără turbocompresor);

Motoare actuatoare;

Colector admisie

(6 cilindri fără turbocompresor);

Senzor debit masic aer

(4 cilindri Benzina 2,0 l, benzină 5 cilindri);

Senzor nivel ulei (5 cilindri Diesel),

pompă lichid răcire (D4162T)

2014-2015:

Cuplaj electromagnetic aer condiționat (5, 6 cilindri);

Valve (1,6 l, motor B4204T7; 5 cilindri, 6 cilindri);

Modul control motor (6 cilindri);

Solenoi (6 cilindri fără turbo);

Motoare actuatoare,

colector admisie (6 cilindri fără turbocompresor);

Senzor debit masic aer

(motor B4204T7; 5 cilindri Benzina);

Senzor nivel ulei (5 cilindri Diesel)

2016:

Cuplaj electromagnetic A/C (5, 6 cilindri);

Valve (5,6 cilindri);

Modul control motor (6 cilindri);

Senzor debit masic aer (5 cilindri Benzina);

Senzor nivel ulei
2017-2018:

Cuplaj electromagnetic A/C (5 cilindri Diesel);

Valve (5 cilindri Diesel);

Senzor nivel ulei

 10
2014-2015:

Valve (4 cilindri 2,0 l)

(nu se aplică motorului B4204T7);

Pompă ulei

(4 cilindri Benzina 2,0 l)

(nu se aplică motorului B4204T7);

Senzor Lambda, central

(4 cilindri Benzina 2,0 l)

(nu se aplică motorului B4204T7);

Senzor lambda spate

(4 cilindri 2,0 l diesel);

2016-2018:

Valve (4 cilindri);

Pompă ulei (4 cilindri Benzina);

Senzor lambda central (4 cilindri Benzina);

Senzor Lambda, spate (4 cilindri Diesel)

 15
39 2011:

EVAP, sonde lambda, injecție (benzină)

2012-2013:

valvă EVAP (5, 6 cilindri Benzina),

sonde lambda (5, 6 cilindri Benzina)

2014-2015:

sondă lambda, față

(4 cilindri 2,0 l (nu se aplică motorului B4204T7));

Sondă lambda spate

(4 cilindri Benzina 2,0 l (nu se aplică motorului B4204T7));

Valvă EVAP (5, 6 cilindri Benzina);

Sonde lambda (5, 6 cilindri Benzina)

2016:

Sonde lambda, față (4 cilindri);

Sondă lambda, spate (4 cilindri Benzina),

valvă EVAP (5, 6 cilindri Benzina);

Sonde lambda (5,6 cilindri);

Capac modul control radiator (5 cilindri Diesel)

2017-2018:

Sondă lambda, față (4 cilindri);

Sonde lambda spate (4 cilindri Benzina)

Sonde lambda (motoare diesel 5 cilindri);

Modul control, capac modul control radiator (5 cilindri Diesel)

 15
2011:

Sonde lambda (4 cilindri Benzina, 5 cilindri Diesel

2012-2013:

Sonde lambda (4 cilindri Benzina),

Sonde lambda (diesel),

Modul control, capac modul control radiator

(manual 5 cilindri 2,0 l diesel)

2014-2015:

Sonde lambda (benzină 1,6 l, motor B4204T7);

Lambda (diesel 5 cilindri);

Modul control, capac modul control radiator

(1,6 l diesel, 5 cilindri Diesel)

 10
40 2011:

Pompă gol,

valvă carter (5 cilindri Turbo, 2,0 GTDI)

Încălzitor filtru motorină

2012:

Pompă gol (benzină 5 cilindri),

încălzitor carter (benzină 5 cilindri),

încălzitor filtru motorină

2013-2018:

Încălzitor filtru motorină

 20
2012:

Pompă lichid răcire

(1,6 l benzină Start/Stop);

2013:

Pompă lichid răcire

(1,6 l benzină Start/Stop,

benzină 5 cilindri Start/Stop);

Încălzitor carter

(benzină 5 cilindri);

Pompă ulei cutie automată

(benzină 5 cilindri Start/Stop);

2014:

Pompă lichid răcire

(1,6 l benzină Start/Stop);

Încălzitor carter

(benzină 5 cilindri);

Pompă ulei cutie automată

(benzină 5 cilindri Start/Stop);

2015:

Pompă lichid răcire

(1,6 l benzină Start/Stop)

Pompă lichid răcire

(benzină 5 cilindri);

Încălzitor carter

(benzină 5 cilindri);

Pompă ulei cutie automată

(benzină 5 cilindri Start/Stop);

2016:

Pompă lichid răcire

(benzină 5 cilindri);

Încălzitor carter (

benzină 5 cilindri);

Pompă ulei cutie automată

(benzină 5 cilindri Start/Stop)

 10
2014-2015:

Bobine de aprindere

(4 cilindri Benzina 2,0

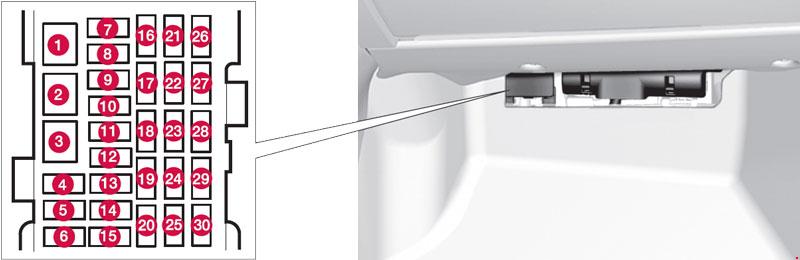

Sub sertarul nr. 1

Sub sertarul nr. 1

Volvo V60 – schema cutiei de siguranțe – sub sertarul numărul 1
Nr Descriere Amperaj [A]
1 2011:

Siguranță principală, modul control;

Audio;

Subwoofer;

2012-2018:

Siguranță principală a modulului control audio;

Siguranță principală pentru siguranțele 16-20.

 40
2 2015-2018:

Lămpi parbriz;

Lămpi lunetă spate.

 25
3 – –
4 – –
5 – –
6 Mânere;

Sistem keyless.

 50
7 – –
8 Panou control, ușa șoferului 20
9 Panou control, ușa față partea pasagerului 20
10 Panou control, ușa spate partea pasagerului, dreapta 20
11 Panou control, ușa spate partea pasagerului, stânga 20
12 Keyless 7,5
13 Scaun electric partea șoferului 20
14 Scaun electric partea pasagerului 20
15 2011-2012:

Perna tetieră rabatabilă.

 15
16 Modul control sau

ecran sistem Infotainment.

 5
17 Modul control audio;

Televizor;

Radio satelitar;

Radio digital.

 10
18 Modul control audio sau

modul control Sensus.

 15
19 Telefon, Bluetooth ™ 5
20 – –
21 Trapă;

Iluminare interioară (trapă);

Senzor climatic;

Intrare aer pentru motoarele clapetelor.

 5
22 Priză 12 V, consola dintre scaune

Brichetă.

 15
23 2011:

Încălzire scaun, partea pasagerului față;

2012-2018:

Încălzire scaun, partea pasagerului spate, dreapta.

 15
24 2011:

Încălzire scaun,

partea șoferului față;

2012-2018:

Încălzire scaun – stânga, spate.

 15
25 2014-2018:

Încălzitor electric suplimentar

 5
26 2011:

Încălzire scaun – stânga, spate;

2012-2018:

Încălzire scaun,

partea pasagerului față.

 15
27 2011:

Încălzire scaun – stânga/spate;

2012-2018:

Încălzire scaun – șofer.

 15
28 Asistență parcare;

Cameră parcare;

RTI;

BLIS.

 5
29 2011-2012:

Modul control AWD.

 10
2013-2018:

Modul control AWD

 15
30 Șasiu activ Four-C 10

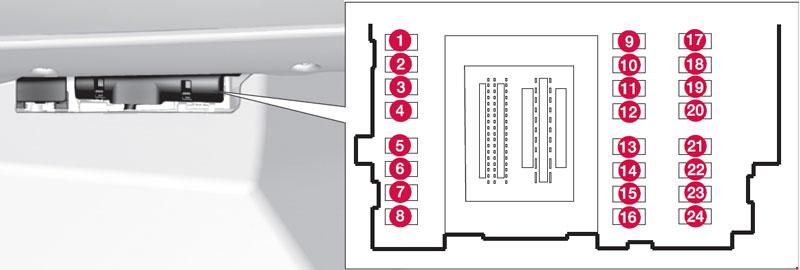

Sub sertarul nr. 2

Sub sertarul nr. 2

Volvo V60 – schema siguranță – sub sertarul numărul 2
Nr Descriere Amperaj [A]
1 Ștergător scaun spate 15
2 – –
3 Iluminare interioară;

Panou de control în ușa partea șoferului;

Geamuri electrice;

Scaune electrice – față;

Deschidere de la distanță a ușii garajului.

 7,5
4 2011-2013:

Display informativ (DIM)

2014-2018:

Instrument combinat conectat

 5
5 Control adaptiv al vitezei de croazieră;

ACC;

Sistem de avertizare la coliziune.

 10
6 Iluminare interioară;

Senzor de ploaie.

 7,5
7 Modul volan 7,5
8 Închidere centralizată;

Ușă rezervor combustibil.

 10
9 2011-2013:

Lampă lunetă spate;

2014-2018:

Volan încălzit.

 15
10 2011-2013:

Lampă parbriz;

2014-2018:

Parbriz încălzit.

 15
11 Deblocare, hayon spate 10
12 2013-2018:

Perna tetieră rabatabilă

 10
13 Pompă combustibil 20
14 Receptor chei cu telecomandă

de control de la distanță;

Alarmă senzor mișcare;

Panou control climatizare.

 5
15 Blocare volan 15
16 Sirenă;

Conector magistrală date OBDII.

 5
17 – –
18 Sistem airbag 10
19 Sistem avertizare coliziune 5
20 Senzor pedală accelerație;

Oglindă retrovizoare interioară închisă la culoare;

Încălzire scaun, spate

Încălzitor electric suplimentar

 7,5
21 2014-2018:

Modul control Infotainment (Performanță);

Audio (performanță)

 15
22 Lumină de stop 5
23 Trapă 20
24 Imobilizator 5

Siguranțe – spațiu de încărcare

Siguranțe – spațiu de încărcare

Volvo V60 – schema cutiei de siguranțe – spațiu de încărcare
Nr Descriere Amperi [A]
1 Frână electrică de parcare stânga 30
2 Frână electrică de parcare dreapta 30
3 Dezghețător lunetă spate 30
4 Priză remorcă 2 15
5 – –
6 Priză 12 V – portbagaj 15
7 – –
8 – –
9 – –
10 – –
11 Priză remorcă 1 40
12 – –

Siguranțe – în zona rece a compartimentului motor

Siguranțe – în zona rece a compartimentului motor

Volvo V60 – schema cutiei de siguranțe – zona rece în compartimentul motor
Nr Descriere Amperaj [A]
A1 Siguranță principală pentru modulul electric

în compartiment motor

 175
A2 Siguranță principală pentru modulul electronic central

(CEM) sub torpedou,

Releu, bloc siguranțe

sub torpedou,

unitate electrică centrală în spațiul de încărcare

 175
1 Încălzitor electric suplimentar 100
2 Siguranță principală pentru modulul electronic central

(CEM) sub torpedou

 50
3 Siguranță principală pentru releu,

bloc siguranțe sub torpedou

 60
4 2011-2015:

Siguranță principală pentru unitatea electrică centrală

în zona pasagerului

cu bloc siguranțe A sub torpedou

2016-2018:

Parbriz încălzit

 60
5 Siguranță principală pentru unitatea electrică centrală

în spațiul de încărcare

 60
6 Ventilator 40
7 – –
8 – –
9 Pornește releul 30
10 2011-2015:

Diodă internă

 50
11 Baterie de rezervă 70
12 2012-2015:

Modul electronic central

(CEM) (baterie de rezervă cu tensiune de referință)

 15
2016-2018:

Modul electronic central

(CEM) (baterie de rezervă cu tensiune de referință)

 5

Volvo V60 (2019-…) – schema cutiei de siguranțe

Anul producției: 2019.

Siguranțele Brichetă (priză de alimentare) în Volvo V60 sunt siguranța nr. 24 (priză 12 V în consola dintre scaunele anteriore), nr. 25 (priză 12 V în consola dintre scaunele spate), nr. 26 (priză 12 V în compartimentul portbagaj) în cutia de siguranțe din compartiment motor și siguranța nr. 2 (priză electrică în consola dintre scaunele spate) în cutia de siguranțe de sub bord.

Poziția cutiei de siguranțe

Compartiment motor
Poziția cutiei de siguranțe

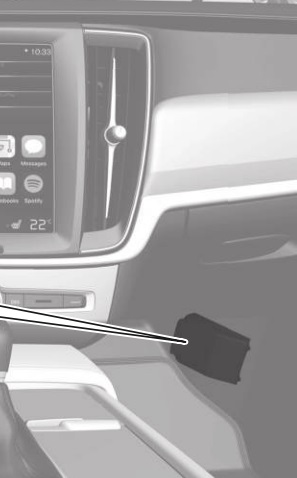

Cutia de siguranțe de sub bord
Poziția cutiei de siguranțe - 2
Cutia de siguranțe în portbagaj
Poziția cutiei de siguranțe - 3

Schemele cutiilor de siguranțe

2019

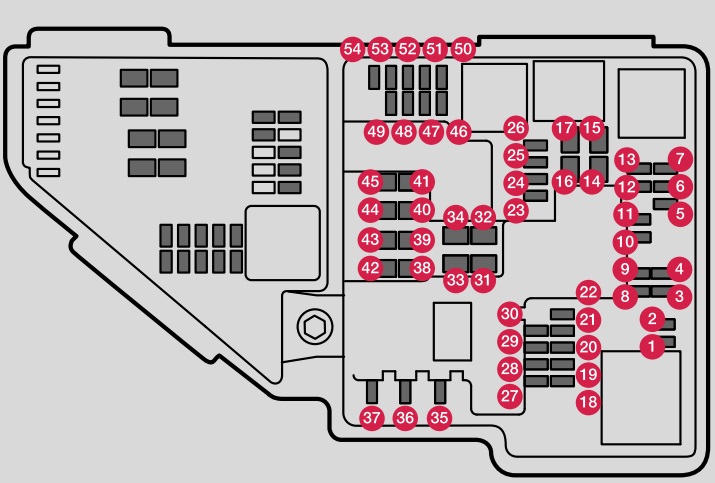

Compartiment motor
Schemele cutiilor de siguranțe

Atribuirea siguranțelor în compartimentul motor (2019)

Nr Amp [A] Descriere
Nr Amp [A] Descriere
1 – Neutilizat
2 – Neutilizat
3 – Neutilizat
4 15 Bobine de aprindere (benzină); Bujii (benzină)
5 15 Electrovalvă a pompei de ulei; Ambreiaj magnetic al climatizării; Senzor lambda încălzit, central (benzină); Senzor lambda încălzit spate (diesel).
6 7.5 Regulatori de presiune; Supapă; Supapă impuls putere (diesel).
7 20 Unitate de control motor; Element de reglare; Modul control clapetă corp accelerație; Supapă EGR (motor diesel); Senzor poziție turbocompresor (motor diesel); Supapă turbocompresor (motor benzină).
8 5 Modul control motor
9 – Neutilizat
10 10 Solenoi (benzină); Supapă; Termostat sistem răcire motor (benzină); Pompă răcire EGR (diesel); Modul control preîncălzire (diesel)
11 5 Modul control lamelă spoiler; Modul control lamelă radiator; Înfășurări releu impuls putere (motorină)
12 – Neutilizat
13 20 Modul control motor
14 40 Demaror
15 Bypass Demaror
16 30 Încălzitor filtru combustibil (motorină)
17 – Neutilizat
18 – Neutilizat
19 – Neutilizat
20 – Neutilizat
21 – Neutilizat
22 – Neutilizat
23 – Neutilizat
24 15 Priză 12 V în consola dintre scaunele față
25 15 Priză 12 V în consola dintre scaunele spate
26 15 Priză 12 V în portbagaj/spațiu încărcare
27 – Neutilizat
Nr Amp [A] Descriere
28 15 Far stânga, unele modele cu LED
29 15 Far dreapta, unele modele cu LED
30 – Neutilizat
31 Bypass Parbriz încălzit, partea stângă
32 40 Parbriz încălzit, partea stângă
33 25 Spălător faruri
34 25 Spălător parbriz
35 15 Modul control cutie
36 20 Claxon
37 5 Sirenă de alertă
38 40 Modul control sistem frâne (valve, frână de parcare).
39 30 Ștergător
40 25 Spălător lunetă spate
41 40 Parbriz încălzit, partea dreaptă
42 20 Încălzire staționară
43 – Neutilizat
44 – Neutilizat
45 Bypass Parbriz încălzit, partea dreaptă
46 5 Furnizat cu aprindere pornită: modul control motor, elemente transmisie, servodirecție electrică, modul electric central, modul control sistem frâne.
47 – Neutilizat
48 7.5 Far dreapta
48 15 Far dreapta, unele modele cu LED
49 – Neutilizat
50 – Neutilizat
51 5 Modul control conectare baterie
52 5 Sistem airbag
53 7.5 Far stânga
53 15 Far stânga, unele modele cu LED
54 5 Senzor pedala accelerației
Compartiment motor (Twin Engine)
Schemele cutiilor de siguranțe - 2
Volvo V60 – siguranțe în compartiment motor (Twin Engine)

Atribuirea siguranțelor în compartiment motor (2019, Twin Engine)

Nr Amp [A] Descriere
Nr Amp [A] Descriere
1 – Neutilizat
2 – Neutilizat
3 – Neutilizat
4 5 Modul control al actuatorului pentru activare, schimbare poziție a transmisiei automate
5 5 Modul control al încălzitorului de înaltă tensiune al lichidului de răcire al motorului cu ardere internă
6 5 Modul control pentru climatizare; Supapă de întrerupere pentru schimbătorul de căldură; Supapă de întrerupere a agentului frigorific care circulă prin sistemul de climatizare
7 5 Modul control pentru bateria hibridă; Convertor de înaltă tensiune pentru generator combinat de înaltă tensiune, pornire cu convertor de tensiune 500 V-12 V.
8 – Neutilizat
9 10 Convertor pentru controlul alimentării motorului electric al axei spate
10 10 Modul control pentru bateria hibridă; Convertor de înaltă tensiune pentru generator combinat de înaltă tensiune, pornire cu convertor de tensiune 500 V-12 V.
11 5 Unitate de încărcare
12 10 Supapă de întrerupere a lichidului de răcire a bateriei hibride; Pompă lichid de răcire 1 pentru bateria hibridă
13 10 Pompă lichid de răcire pentru sistemul de propulsie electrică
14 25 Ventilator răcire pentru componente hibride
15 – Neutilizat
16 – Neutilizat
17 – Neutilizat
18 – Neutilizat
19 – Neutilizat
20 – Neutilizat
21 – Neutilizat
22 – Neutilizat
23 – Neutilizat
24 15 Priză 12 V în consola dintre scaunele față
25 15 Priză 12 V în consola dintre scaunele spate
26 15 Priză 12 V în portbagaj/spațiu de încărcare; Porturi USB pentru suporturi iPad.
27 – Neutilizat
Nr Amp [A] Descriere
28 – Neutilizat
29 – Neutilizat
30 – Neutilizat
31 Bypass Parbriz încălzit partea stângă
32 40 Parbriz încălzit partea stângă
33 25 Spălător faruri
34 25 Spălător parbriz
35 – Neutilizat
36 20 Claxon
37 5 Sirenă de alertă
38 40 Modul control al sistemului de frânare (supape, frână de parcare).
39 30 Ștergător
40 25 Spălător lunetă spate
41 40 Parbriz încălzit, partea dreaptă
42 20 Încălzire staționară
43 – Neutilizat
44 – Neutilizat
45 Bypass Parbriz încălzit, partea dreaptă
46 5 Furnizat cu aprinderea pornită: modul control motor; elemente transmisie; servodirecție electrică; modul electric central.
47 – Neutilizat
48 7.5 Far dreapta
48 15 Far dreapta, unele modele cu LED
49 – Neutilizat
50 – Neutilizat
51 5 Modul control conexiune baterie
52 5 Sistem airbag
53 7.5 Far stânga
53 15 Far stânga, unele modele cu LED
54 5 Senzor pedala accelerației

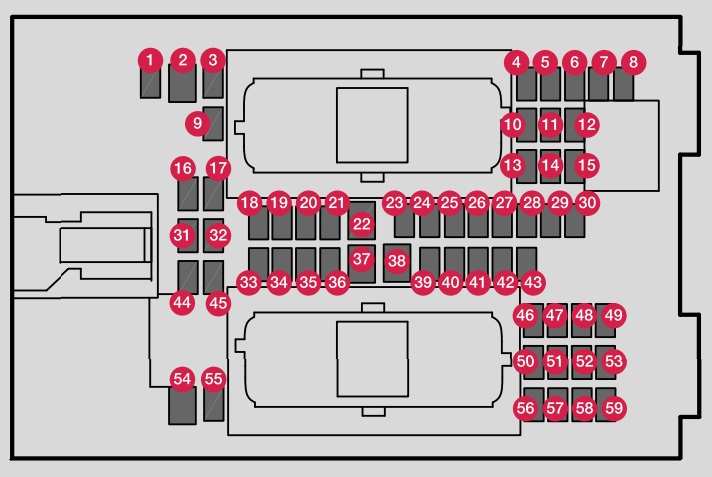

Sub bord
Schemele cutiilor de siguranțe - 3

Atribuirea siguranțelor sub bord (2019)

Nr Amp [A] Descriere
Nr Amp [A] Descriere
1 – Neutilizat
2 30 Priză electrică în consola dintre scaunele spate
3 – Neutilizat
4 5 Senzor de mișcare
5 5 Cititor multimedia
6 5 Bord
7 5 Butonul consolei centrale
8 5 Senzor de soare
9 20 Modul control Sensus
10 – Neutilizat
11 5 Modul volan
12 5 Modul pentru controlul butonului de pornire și frânei de parcare
13 15 Modul volan încălzit
14 – Neutilizat
15 – Neutilizat
16 – Neutilizat
17 – Neutilizat
18 10 Modul control sistem climatizare
19 – Neutilizat
20 10 Conector legătură date OBD-II
21 5 Afișaj central
22 40 Modul ventilator sistem climatizare (față)
23 5 DISTRIBUITOR USB
24 7.5 Iluminare instrumente; Iluminare interior; Funcție de întunecare automată a oglinzii retrovizoare; Senzori de ploaie și lumină; Controler în consola spate între scaune, scaun spate; Scaune față reglabile electric; Panouri de control ale ușilor spate; Modul ventilator sistem climatizare stânga / dreapta
25 5 Modul control funcții asistență șofer
26 20 Trapă panoramică cu jaluzea parasolară
27 5 Afișaj Head-up
28 5 Iluminare compartiment pasager
29 – Neutilizat
Nr Amp [A] Descriere
30 5 Afișajul consolei tavanului (memento pentru punerea centurilor, indicator sistem airbag partea pasagerului)
31 – Neutilizat
32 5 Senzor de umiditate
33 20 Modul ușă în ușa spate dreapta
34 10 Siguranțe în portbagaj/spațiu de încărcare
35 5 Modul control pentru vehicul conectat la Internet; Modul control pentru Volvo On Call.
36 Modul ușă în ușa spate stânga
37 40 Modul control audio (amplificator) (doar unele modele)
38 – Neutilizat
39 5 Modul antenă multibandă
40 5 Funcție de masaj a scaunului față
41 – Neutilizat
42 15 Ștergător lunetă spate
43 15 Modul control pompa combustibil
44 5 Twin Engine: Înfășurări releu cutia de siguranțe în compartiment motor; Înfășurări releu pompa ulei transmisie.
45 – Neutilizat
46 15 Încălzire scaun partea șoferului
47 15 Încălzire scaun partea pasagerului față
48 7.5 Pompă lichid răcire
49 – Neutilizat
50 20 Modul ușă în ușa față stânga
51 20 Modul control activ șasiu
52 – Neutilizat
53 10 Modul control Sensus
54 – Neutilizat
55 – Neutilizat
56 20 Modul ușă în ușa față dreapta
57 – Neutilizat
58 5 Televiziune (doar pe unele piețe)
59 15 Siguranță principală pentru siguranțele 52, 53, 57 și 58

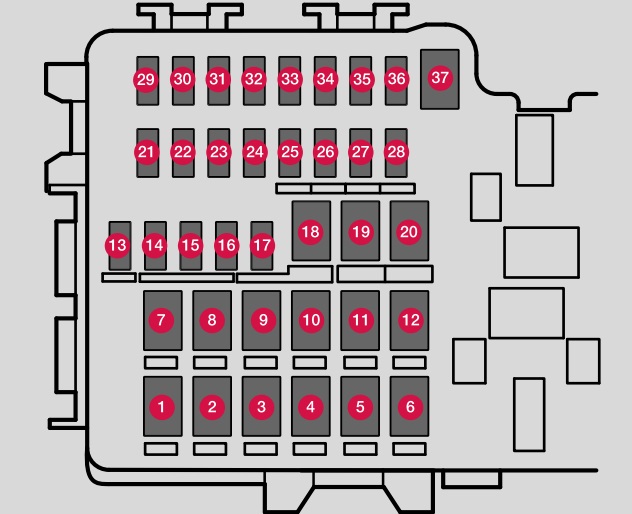

Cutia de siguranțe în portbagaj
Schemele cutiilor de siguranțe - 4

Atribuirea siguranțelor în portbagaj (2019)

Nr Amp [A] Descriere
Nr Amp [A] Descriere
1 30 Parbriz încălzit
2 – Neutilizat
3 40 Compresor pneumatic al suspensiei
4 15 Motor de blocare a spătarului scaunului spate, partea dreaptă
5 – Neutilizat
6 15 Motor de blocare a spătarului scaunului spate, partea stângă
7 20 Twin Engine: Scaun pasager față Power; Modul ușă dreapta, spate.
8 30 Modul control pentru reducerea oxizilor de azot (motorină)
9 25 Ușă electrică portbagaj
10 20 Scaun pasager față reglabile electric
11 40 Modul control cârlig remorcă
12 40 Modul de tensionare a centurii de siguranță (partea dreaptă)
13 5 Înfășurări interne ale releului
14 15 Scaun pasager față reglabile electric
15 5 Modul de detectare a mișcării piciorului pentru deschiderea ușii electrice portbagaj
16 – Concentrator USB / port accesoriu
17 – Neutilizat
18 25 Modul control cârlig remorcă
Nr Amp [A] Descriere
18 40 Modul accesoriu
19 20 Scaun partea șoferului cu acționare electrică
20 40 Modul de tensionare a centurii de siguranță (partea stângă)
21 5 Cameră asistență parcare
22 – Neutilizat
23 – Neutilizat
24 – Neutilizat
25 – Neutilizat
26 5 Modul control sistem airbag și pretensionatoare centuri de siguranță
27 – Neutilizat
28 15 Scaun spate încălzit (partea stângă)
29 – Neutilizat
30 5 Informații punct mort (BUS); Modul control extern semnal marșarier.
31 – Neutilizat
32 5 Module pentru pretensionatoare centuri de siguranță
33 5 Actuator sistem emisii gaze eșapament (benzină, unele variante motor)
34 – Neutilizat
35 15 Modul control tracțiune integrală (AWD)
36 15 Scaun spate încălzit (partea dreaptă)
37 – Neutilizat

Post correlati:

  1. Volvo S70 (1998-1999) – cutia de siguranțe
  2. Volvo V70 (1998-2016) – cutia de siguranțe
  3. Volvo V70 II (2000-2007) – baterie
  4. Volvo V70 III (2007-2016) – baterie
  5. Volvo XC60 (2009-2022) – cutia de siguranțe
  6. Volvo S40 (2001-2012) – cutia de siguranțe
  7. Volvo V90 (2017-2022) – cutia de siguranțe
  8. Volvo C40 (2021-…) – cutia de siguranțe
Leggere  Volvo XC90 Plug-in Hybrid (2021-2022) – cutia de siguranțe
Andrei Popescu

Andrei Popescu

Mă numesc Andrei Popescu și sunt fondatorul site-ului sigurante-auto.com. De mulți ani mă ocup de electronica auto, cu o pasiune specială pentru diagnosticarea și întreținerea sistemelor electrice ale vehiculelor. Am creat acest site pentru a oferi un instrument simplu și complet tuturor celor care caută scheme clare și de încredere ale cutiilor de siguranțe pentru mașina lor. Obiectivul meu este să te ajut să economisești timp, să eviți greșelile și să rezolvi problemele electrice rapid și eficient.
