Mitsubishi Fuso Canter 8 (2012-2020) – cutia de siguranțe
Mitsubishi Fuso Canter 8 – schema cutiei de siguranțe
Anul producției: 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020.

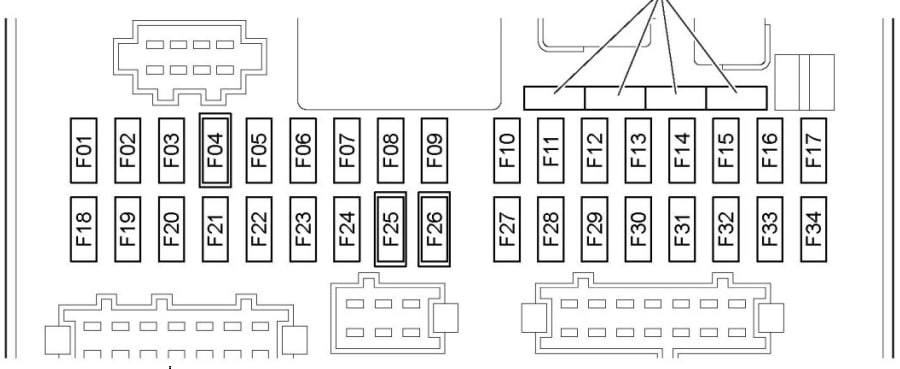

Cutia de siguranțe în habitaclu
Cutia de siguranțe și a releelor se află în interiorul panoului inferior din fața scaunului partea pasagerului. Îndepărtați capacul protector pentru a accesa
| Număr | Descriere |
| F01 | 10A Aprindere |
| F02 | Rezervă 10A |
| F03 | 10A ECU sistem airbag SRS |
| F04 | Alimentare auxiliară 10 A (IGN) |
| F05 | 30A Ridicător geam electric (partea șoferului) |
| F06 | 10A Lumină spate stânga, remorcă |
| F07 | 30A Ridicător geam electric (asistent șofer) |
| F08 | 20A Far remorcă (lumini spate ceață, lumini marșarier) |
| F09 | 10A Bord;
Comutator combinat; Conector diagnostic. |
| F10 | 30A ISS (ECU) |
| F11 | Ventilator climatizare 30A |
| F12 | Sistem audio 15A;
Iluminare interioară vehicul. |
| F13 | Comutator aprindere 10A;
ISS (ECU) |
| F14 | Semnal 10A |
| F15 | Sistem audio 10A |
| F16 | Brichetă 20A |
| F17 | 20A Încălzitor combustibil |
| F18 | 10A ECU Sistem antiblocare roți (ABS) |
| F19 | ECU motor 15A |
| F20 | 10A ECU (IGN, ISS) |
| F21 | Rezervă 10A |
| F22 | 15A Bord;
Climatizare; Releu climatizare spate. |
| F23 | 10A Lumină spate remorcă partea dreaptă |
| F24 | 10A ECU DUONIC |
| F25 | Alimentare auxiliară 10A (ACC) |
| F26 | Alimentare auxiliară 10A (BAT) |
| F27 | 20A Lumină semnalizare oprire remorcă |
| F28 | ECU motor 15A |
| F29 | 20A SCR |
| F30 | 20A SCR |
| F31 | Motor 20A ECU |
| F32 | Compresor climatizare 10A |
| F33 | Rezervă |
| F34 | 15A Pompă combustibil |
| F35 | Rezervă |
| F36 | 20A ECU DUONIC |
| F37 | 10A Ventilator ventilator spate |
| F38 | 15A Ventilator condensator spate |
| F39 | Rezervă |
| F40 | Ventilator condensator 20A |
| F41 | Unitate hidraulică 30A |
| F42 | Alternator 10A (doar vehicule cu corector baterie) |
| F43 | Rezervă |
| Număr | Descriere |
| F01 | 10A Aprindere |
| F02 | Rezervă 10A |
| F03 | 10A ECU sistem airbag SRS |
| F04 | Alimentare auxiliară 10 A (IGN) |
| F05 | 30A Geam electric (partea șoferului) |
| F06 | 10A Lumină spate stânga, remorcă |
| F07 | 30A Geam electric (asistent șofer) |
| F08 | 20A Far remorcă (lumini spate ceață, lumini marșarier) |
| F09 | 10A Bord;
Comutator combinat; Conector diagnostic. |
| F10 | 30A ISS (ECU) |
| F11 | Ventilator climatizare 30A |
| F12 | Sistem audio 15A;
Iluminare interioară vehicul. |
| F13 | Comutator aprindere 10A;
ISS (ECU) |
| F14 | Semnal 10A |
| F15 | Sistem audio 10A |
| F16 | Brichetă 20A |
| F17 | 20A Încălzitor combustibil |
| F18 | 10A ABS ECU |
| F19 | ECU motor 15A |
| F20 | 10A ECU (IGN, ISS) |
| F21 | Rezervă 10A |
| F22 | 15A Bord;
Climatizare; Releu climatizare spate. |
| F23 | 10A Lumină spate remorcă partea dreaptă |
| F24 | 10A DUONIC ECU |
| F25 | Alimentare auxiliară 10A (ACC) |
| F26 | Alimentare auxiliară 10A (BAT) |
| F27 | 20A Lumină semnalizare oprire remorcă |
| F28 | ECU motor 15A |
| F29 | 20A SCR |
| F30 | 20A SCR |
| F31 | Motor 20A ECU |
| F32 | Compresor climatizare 10A |
| F33 | Rezervă |
| F34 | 15A Pompă combustibil |
| F35 | Rezervă |
| F36 | 20A DUONIC ECU |
| F37 | 10A Ventilator ventilator spate |
| F38 | 15A Ventilator condensator spate |
| F39 | Rezervă |
| F40 | Ventilator condensator 20A |
| F41 | Unitate hidraulică 30A |
| F42 | Alternator 10A (doar vehicule cu corector baterie) |
| F43 | Rezervă |

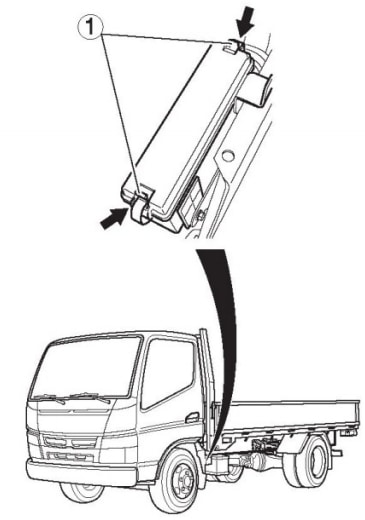

Cutia de siguranțe lângă bateria
Un alt bloc este montat în exteriorul vehiculului lângă bateria.
Schema și decodificare
HF01 – 140A SAM
HF02 – Rezervă
HF03 – 80A SAM
HF04 – Rezervă
HF05 – 60A ECU Iluminare
HF06 – 40A Releu aprindere
HF07 – Rezervă
HF08 – 50A Grup hidraulic
HF21 – Rezervă
HF22 – 40A SAM
