Ford Mustang Mach-E (2021-2022) – cutia de siguranțe

Ford Mustang Mach-E (2021) – schema cutiei de siguranțe

Anul producției: 2021.

Cutia de siguranțe a modulului controler caroserie

Cutia de siguranțe se află pe partea dreaptă în spațiul pentru picioarele pasagerului.

Cutia de siguranțe din compartiment motor

Cutia de siguranțe se află pe partea dreaptă a compartimentului motor.

1. Îndepărtează capacul portbagajului.
2. Trage spre tine cârligul și îndepărtează capacul superior.
3. Trage maneta conectorului în sus.
4. Trage conectorul în sus pentru a-l scoate.
5. Trage ambele cârlige spre tine și îndepărtează cutia de siguranțe.
6. Întoarce cutia de siguranțe și deschide capacul.

Montarea și demontarea capacului portbagajului

Capac spate al portbagajului

1. Începe de la marginea spate a părții stângi.
2. Trage în sus în punctele indicate ale cârligelor pentru a elibera cârligele.
3. Îndepărtează capacul.
4. Pentru montare, inversează procedura de demontare.

Capacele compartimentului bagaje stânga/dreapta

1. Începe de la marginea spate a părții drepte (sau stângi) și lucrează spre partea față a capacului.
2. Trage în sus în punctele indicate ale cârligelor pentru a elibera cârligele.
3. Îndepărtează capacul.
4. Pentru montare, inversează procedura de demontare.

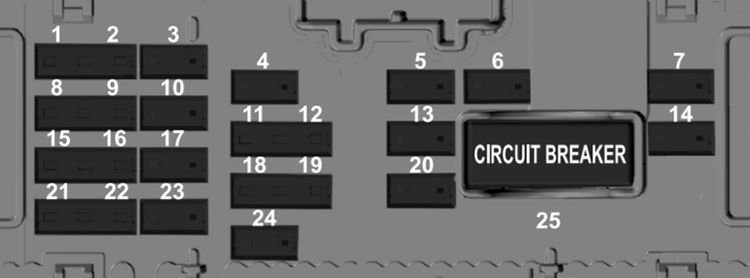

Schema cutiei de siguranțe a modulului controler caroserie

Atribuirea siguranțelor în cutia de siguranțe BCM

Număr	Amperi [A]	Descriere
Număr	Amperi [A]	Descriere
1	5 A	Neutilizat.
2	5 A	Neutilizat.
3	10 A	Modul putere extins.
4	10 A	Display multifuncțional.
5	20 A	Neutilizat.
6	10 A	Neutilizat.
7	30 A	Modul ușă partea pasagerului.
8	5 A	Neutilizat.
9	5 A	Oglindă exterioară auto-întunecată.
10	10 A	Modul putere extins.
11	5 A	Portbagaj electric; Modul activare portbagaj fără mâini; Modul unitate control telematică.
12	5 A	Alarmă antifurt; Comutator tastatură fără cheie; Comutator activare ușă față partea șoferului; Comutator activare ușă spate partea șoferului.

Număr	Amperi [A]	Descriere
13	15 A	Neutilizat.
14	30 A	Modulul ușii partea șoferului.
15	15 A	Neutilizat.
16	15 A	Suspensie activă (GT).
17	15 A	SYNC.
18	7,5 A	Modul încărcare wireless pentru accesorii; Monitor stare șofer; Comutator activare ușă față partea pasagerului; Comutator activare ușă spate partea pasagerului.
19	7,5 A	Set comutatoare faruri; Modul Bluetooth consum redus; Buton pornire vehicul;
20	10 A	Semnalizator antifurt.
21	7,5 A	Modul gateway CAN; Control climatizare; Modul cutie;
22	7,5 A	Cluster instrumente; Modul control coloana volan.
23	20 A	Unitate audio.
24	20 A	Neutilizat.
25	30 A CB	Neutilizat.

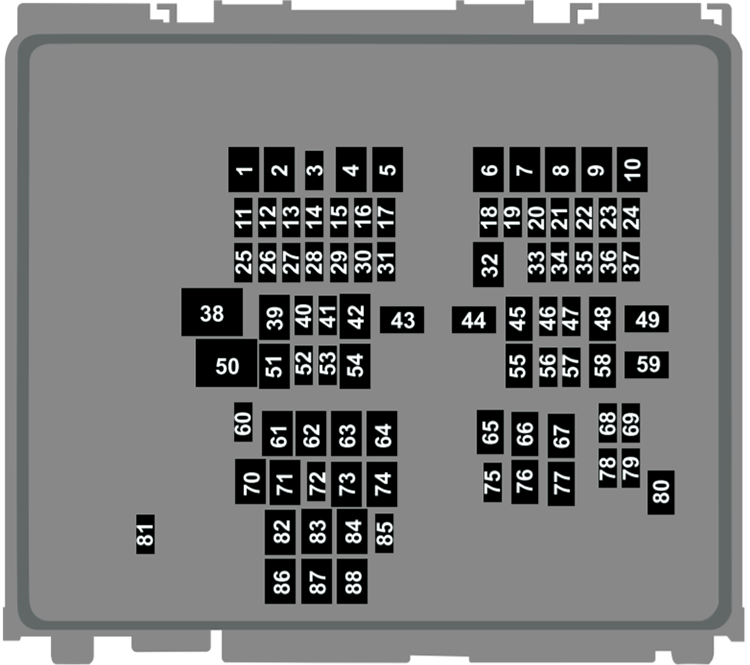

Schema cutiei de siguranțe din compartiment motor

Atribuirea siguranțelor în cutia de siguranțe din compartiment motor

Număr	Amperi [A]	Descriere
Număr	Amperi [A]	Descriere
1	–	Neutilizat.
2	40 A	Neutilizat (de rezervă).
3	15 A	Încălzirea ștergătorului parbrizului.
4	40 A	Neutilizat (de rezervă).
5	–	Neutilizat.
6	–	Neutilizat.
7	–	Neutilizat.
8	–	Neutilizat.
9	–	Neutilizat.
10	–	Neutilizat.
11	15 A	Modul control sistem propulsie.
12	–	Neutilizat.
13	15 A	Compresor electric al aerului condiționat; Deschidere activă a grilei; Pompă de răcire a încălzitorului modulului control sistem propulsie; Supapă de închidere a încălzitorului modulului control sistem propulsie.
14	15 A	Pompă ulei grup propulsor secundar (GT).
15	–	Neutilizat.
16	10 A	Modul control încărcare baterie
17	–	Neutilizat.
18	10 A	Modul control sistem propulsie.
19	10 A	Modul control sistem frâne.
20	5 A	Indicator stare ușă încărcare.
21	5 A	Bobină releu actuator compartiment bagaje față.
22	20 A	Amplificator.
23	20 A	Ușă electronică spate partea șoferului.
24	–	Neutilizat.
25	25 A	Faruri potențate pe partea stângă.
26	25 A	Faruri potențate pe partea dreaptă.
27	5 A	Menține puterea vie.
28	5 A	Bobină releu actuator compartiment bagaje față.
29	5 A	Convertizor DC/DC.
30	–	Neutilizat.
31	5 A	Servodirecție electronică.
32	30 A	Modul control caroserie.
33	20 A	Sistem avansat de asistență șofer.
34	10 A	Modul control faruri.
35	15 A	Volan încălzit.
36	10 A	Modul principal control sistem propulsie hibrid; Cutie distribuție auxiliară alimentare; Modul control suplimentar sistem propulsie hibrid.
37	20 A	Claxon.
38	40 A	Motor ventilator.
39	–	Neutilizat.
40	–	Neutilizat.
41	20 A	Amplificator.
42	30 A	Scaun șofer electric.
43	40 A	Supape sistem antiblocare.

Număr	Amperi [A]	Descriere
44	60 A	Cutia de distribuție auxiliară a alimentării.
45	30 A	Scaun pasager electric.
46	–	Neutilizat.
47	–	Neutilizat.
48	–	Neutilizat.
49	60 A	Pompă sistem antiblocare.
50	60 A	Ventilator răcire.
51	–	Neutilizat.
52	5 A	Port USB.
53	–	Neutilizat.
54	–	Neutilizat.
55	30 A	Scaune încălzite.
56	20 A	Modul portbagaj față.
57	10 A	Conector legătură date.
58	–	Neutilizat.
59	40 A	Modul control caroserie.
60	–	Neutilizat.
61	20 A	Punct alimentare auxiliar.
62	–	Neutilizat.
63	–	Neutilizat.
64	30 A	Ușă electrică portbagaj.
65	30 A	Modul dinamică vehicul.
66	–	Neutilizat.
67	–	Neutilizat.
68	5 A	Modul control electronic baterie.
69	20 A	Ușă electronică spate partea pasagerului.
70	–	Neutilizat.
71	20 A	Punct alimentare auxiliar.
72	20 A	Ștergător lunetă spate.
73	–	Neutilizat.
74	30 A	Motor ștergător parbriz.
75	–	Neutilizat.
76	30 A	Lunetă spate încălzită.
77	–	Neutilizat.
78	20 A	Ușă electronică față partea șoferului.
79	20 A	Ușă electronică față partea pasagerului.
80	–	Neutilizat.
81	10 A	Pompă spălător lunetă spate.
82	–	Neutilizat.
83	–	Neutilizat.
84	40 A	Neutilizat (de rezervă).
85	5 A	Senzor ploaie.
86	–	Neutilizat.
87	–	Neutilizat.
88	–	Neutilizat.

Ford Mustang Mach-E – schema cutiei de siguranțe

Anul producției: 2022.

Poziția cutiei de siguranțe

Cutia de siguranțe a modulului controler caroserie

Cutia de siguranțe se află pe partea dreaptă în spațiul pentru picioarele pasagerului.

Cutia de siguranțe sub capotă

Cutia de siguranțe se află pe partea dreaptă a compartimentului motor.

1. Îndepărtați capacul portbagajului.
2. Trageți cârligul spre dvs. și îndepărtați capacul superior.
3. Trageți maneta conectorului în sus.
4. Trageți conectorul în sus pentru a-l scoate.
5. Trageți ambele cârlige spre dvs. și îndepărtați cutia de siguranțe.
6. Întoarceți cutia de siguranțe și deschideți capacul.

Montarea și demontarea capacului portbagajului

Capac spate portbagaj

1. Începeți de la marginea spate a părții stângi.
2. Trageți în sus în punctele indicate ale cârligelor pentru a elibera cârligele.
3. Îndepărtați capacul.
4. Pentru montare, inversați procedura de demontare.

Capacele compartimentului bagaje stânga/dreapta

1. Începeți de la marginea spate a părții drepte (sau stângi) și lucrați spre partea față a capacului.
2. Trageți în sus în punctele indicate ale cârligelor pentru a elibera cârligele.
3. Îndepărtați capacul.
4. Pentru montare, inversați procedura de demontare.

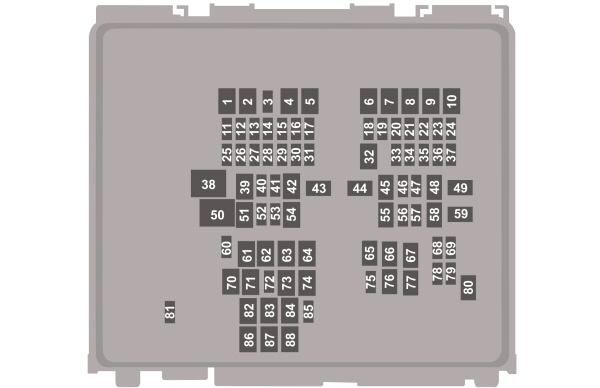

Vehicule produse din 17.09.2021

Număr	Ampere [A]	Descriere
Număr	Ampere [A]	Descriere
1	—	Neutilizat.
2	40 A	Dezghețător parbriz partea stângă.
3	—	Neutilizat.
4	40 A	Dezghețător parbriz partea dreaptă; Duze încălzite pentru parbriz.
5	—	Neutilizat.
6	—	Neutilizat.
7	—	Neutilizat.
8	—	Neutilizat.
9	—	Neutilizat.
10	—	Neutilizat.
11	15 A	Modul control grup propulsor.
12	—	Neutilizat.
13	15 A	Compresor electric sistem climatizare; Deschidere activă a grilei de admisie aer; Pompă lichid răcire încălzitor modul control grup propulsor; Supapă închidere încălzitor modul control grup propulsor.
14	15 A	Pompă ulei al doilea grup transmisie (GT).
15	—	Neutilizat.
16	10 A	Modul control încărcare baterie.
17	20 A	Bloc coloană direcție.
18	10 A	Modul control grup propulsor.
19	10 A	Modul control sistem frâne.
20	5 A	Indicator stare ușă încărcare.
21	5 A	Bobină releu actuator portbagaj față.
22	20 A	Amplificator.
23	20 A	Ușă spate electronică partea șoferului.
24	—	Neutilizat.
25	25 A	Faruri potențate partea stângă.
26	25 A	Faruri potențate partea dreaptă.
27	5 A	Alimentare rezervă modul PCM.
28	5 A	Bobină releu actuator portbagaj față.
29	5 A	Convertor DC/DC.
30	—	Neutilizat.
31	5 A	Sistem asistență electronică direcție.
32	30 A	Modul control sisteme caroserie.
33	20 A	Sistem avansat asistență șofer.
34	10 A	Modul control faruri; Far partea stângă; Far partea dreaptă.
35	15 A	Volan încălzit.
36	10 A	Modul control primul grup hibrid propulsie; Cutie distribuție suplimentară alimentare; Modul control al doilea grup hibrid propulsie.
37	20 A	Claxon.
38	40 A	Motor ventilator.
39	—	Neutilizat.
40	—	Neutilizat.
41	20 A	Amplificator.
42	30 A	Scaun șofer reglabil electric.
43	40 A	Supape sistem antiblocare roți (ABS) la frânare.

Număr	Amperi [A]	Descriere
44	60 A	Cutie suplimentară de distribuție a alimentării.
45	30 A	Scaun pasager reglabil electric.
46	—	Neutilizat.
47	—	Neutilizat.
48	—	Neutilizat.
49	60 A	Pompă a sistemului de prevenire a blocării roților la frânare.
50	60 A	Ventilator
51	—	Neutilizat.
52	5 A	Port USB.
53	—	Neutilizat.
54	—	Neutilizat.
55	30 A	Scaune încălzite.
56	20 A	Modul portbagaj față.
57	10 A	Conector diagnostic.
58	—	Neutilizat.
59	40 A	Modul control sisteme caroserie.
60	—	Neutilizat.
61	20 A	Priză suplimentară de alimentare.
62	—	Neutilizat.
63	—	Neutilizat.
64	30 A	Deschidere/închidere electrică a ușilor spate ale caroseriei.
65	30 A	Modul sistem control dinamic vehicul.
66	—	Neutilizat.
67	—	Neutilizat.
68	5 A	Modul control electronic baterie.
69	20 A	Ușă spate electronică partea pasagerului.
70	—	Neutilizat.
71	20 A	Priză suplimentară de alimentare.
72	20 A	Ștergător lunetă spate.
73	—	Neutilizat.
74	30 A	Motor ștergător parbriz față.
75	—	Neutilizat.
76	30 A	Geam spate încălzit.
77	—	Neutilizat.
78	20 A	Uși electronice față partea șoferului.
79	20 A	Uși electronice față partea pasagerului.
80	—	Neutilizat.
81	10 A	Pompă ștergător lunetă spate.
82	—	Neutilizat.
83	—	Neutilizat.
84	40 A	Modul iluminare remorcă.
85	5 A	Senzor ploaie.
86	—	Neutilizat.
87	—	Neutilizat.
88	—	Neutilizat.

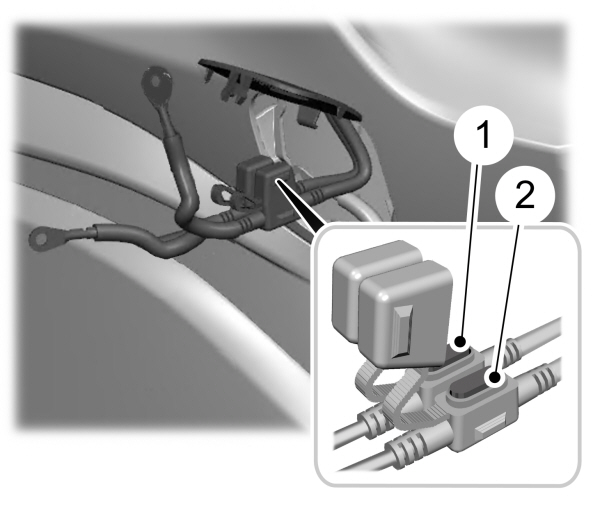

CUTIA DE SIGURANȚE A BATERIEI

Număr	Ampere [A]	Descriere
1	20 A	Portbagaj față
2	20 A	Portbagaj față

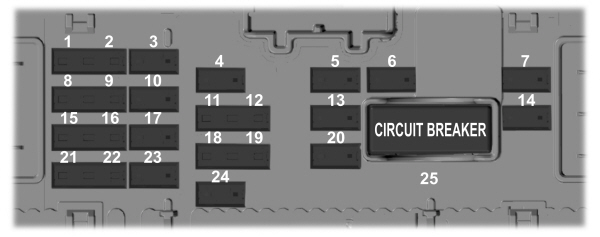

CUTIA DE SIGURANȚE A MODULULUI CONTROL AL SISTEMELOR CAROSERIEI

Număr	Ampere [A]	Descriere
Număr	Ampere [A]	Descriere
1	5 A	Modul control al sistemului de siguranță suplimentară.
2	5 A	Neutilizat.
3	10 A	Neutilizat.
4	10 A	Display multifuncțional.
5	20 A	Neutilizat.
6	10 A	Neutilizat.
7	30 A	Modul ușă partea pasagerului.
8	5 A	Neutilizat.
9	5 A	Oglindă exterioară cu funcție de întunecare automată; Indicator dezactivare sistem airbag partea pasagerului.
10	10 A	Neutilizat.
11	5 A	Deschidere/închidere electrică a ușilor spate ale caroseriei; Modul control funcție deschidere/închidere uși spate caroserie fără utilizarea mâinilor.
12	5 A	Alarmă antifurt; Comutator tastatură deschidere vehicul fără cheie; Comutator activare uși față partea șoferului; Comutator activare uși spate partea șoferului.

Număr	Amperi [A]	Descriere
13	15 A	Nu este utilizat.
14	30 A	Modulul ușii șoferului.
15	15 A	Nu este utilizat.
16	15 A	Suspensie activă (GT).
17	15 A	SYNC.
18	7,5 A	Modul încărcare wireless accesorii; Monitorizare stare șofer; Comutator activare uși față partea pasagerului; Comutator activare uși spate partea pasagerului.
19	7,5 A	Grup comutatoare faruri; Modul Bluetooth Low Energy; Modul unitate control sistem telematic; Sistem pornire cu buton.
20	10 A	Sirenă sistem alarmă.
21	7,5 A	Modul-gateway; Sistem încălzire, ventilație și climatizare; Modul cutie automată.
22	7,5 A	Grup indicatori; Modul control coloana volan.
23	20 A	Grup audio.
24	20 A	Sirenă alarmă alimentată de baterie.
25	30 A	Comutator instalare	Nu este utilizat.
