Dacia Sandero (2008-2020) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Dacia Sandero (2008–2020), vei obține informații despre poziția panourilor de siguranțe în interiorul vehiculului și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
Dacia Sandero – schema cutiei de siguranțe
Anul producției: 2008, 2009, 2010, 2011, 2012.

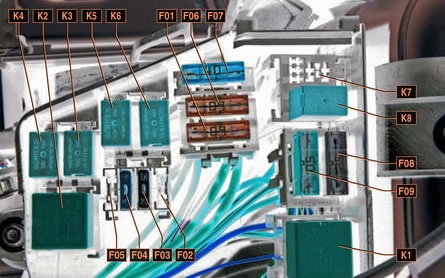

Compartiment motor
Descriere
| F01 (60A) | Circuite de alimentare: alimentarea cheii de aprindere și a tuturor dispozitivelor alimentate de încuietoare; întrerupătorul luminii exterioare |
| F02 (30A) | Circuit de alimentare al releului K3 al ventilatorului răcire (în mașină fără climatizare) |
| F03 (25A) | Circuite de alimentare: releu K5 al pompei combustibil și bobină de aprindere; releu principal al sistemului de gestionare a motorului K6 |
| F04 (5A) | Circuite: alimentare constantă a ECU-ului sistemului de control al motorului; înfășurarea releului principal K6 al sistemului de control al motorului |
| F05 (15A) | Neutilizat |
| F06 (60A) | Alimentarea cutiei de siguranțe în compartiment motor |
| F07 (40A) | Circuite de alimentare: releu climatizare K4; releu K3 ventilator răcire viteză joasă (în mașină cu climatizare); releu K2 ventilator răcire viteză înaltă (în mașină cu climatizare) |
| F08 (50A) e F09 (25A) | Lanțuri ECU Sistem antiblocare roți (ABS) |
Releu
- K1 – releu motor ventilator încălzitor, motor ventilator încălzitor. Vezi informații la F36.
- K2 – releu rapid ventilator răcire (pentru mașini cu climatizare), motor ventilator radiator.
- KZ – releu ventilator radiator viteză mică (pentru mașini cu climatizare) sau releu ventilator radiator (pentru mașini fără climatizare), motor ventilator radiator (pentru mașini cu climatizare – prin rezistor).
- K4 – releu climatizare, ambreiaj electromagnetic compresor. Vezi informații la F36.
- K5 – releu pompă combustibil și bobină de aprindere.
- K6 – releu principal sistem control motor, senzor concentrație oxigen, senzor viteză, injectoare combustibil, supapă de aerisire absorbant și/m, bobine relee K2, KZ, K4.
- K7 – releu pompă pulverizatoare faruri.
- K8 – releu lumini proiectoare de ceață. Vezi informații la F31.

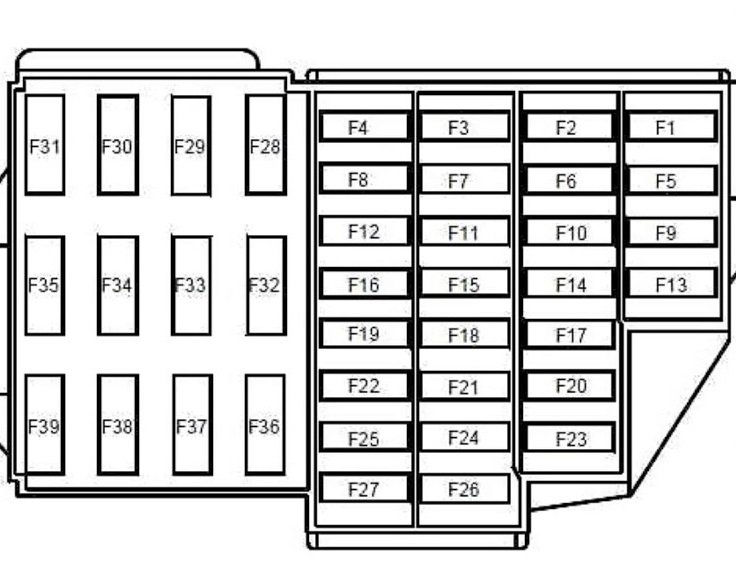

Compartiment pasageri
Cutia de siguranțe se află la capătul bordului.
Descriere
| F01 (20A) | Spray pentru geamuri;
Bobina releului încălzirii lunetei spate. |
| F02 (5A) | Alimentarea bordului;
Bobina releului K5 a pompei combustibil și bobina de aprindere; Alimentarea ECU a sistemului de control al motorului de la cheia de aprindere, |
| F03 (20A) | Lumini de frână;
Lumini de marșarier; Spray parbriz față |
| F04 (10A) | Circuit de alimentare: modul sistem airbag; semnalizatoare; conector diagnostic al sistemului de gestionare a motorului; bobine ale imobilizatorului |
| F09 (10A) | Circuit de alimentare: farurile grupului optic stâng (faruri de întâlnire); indicator faruri de întâlnire pe bord; pompă spray faruri |
| F10 (10A) | Farurile grupului optic drept (faruri de întâlnire) |
| F11 (10A) | Lumini far grup optic stâng (faruri de drum);
Indicator faruri de drum pe bord |
| F12 (10A) | Faruri far drept (faruri de drum) |
| F13 (30A) F14 (30A) | Lanțuri pentru geamuri electrice respectiv ale ușilor spate și față |
| F15 (10A) | ECU Sistem antiblocare roți (ABS) |
| F17 (15A) | Semnal acustic (claxon) |
| F18 (10A) | Becuri laterale far stâng;
Lumini laterale pentru lumina spate stângă; Lumini pentru iluminarea plăcuței de înmatriculare; Iluminare bord și comenzi pe planșă, consolă și căptușeala tunelului podelei; Buzzer unitate comutare. |
| F19 (7,5A) | Lumini laterale ale farului drept;
Becuri laterale pentru lumina spate dreapta; Becuri în compartimentul motor |
| F20 (7,5A) | Lumini și semnalizator pentru activarea luminii spate proiectoare de ceață |
| F21 (5A) | Circuitul elementelor încălzitoare pentru oglinzile retrovizoare exterioare |
| F28 (15A) | Difuzorul luminii interioare;
Becul portbagajului; Alimentare constantă a unității principale de redare audio, |
| F29 (15A) | Circuite de alimentare: comutator alarmă; comutator semnalizatoare; funcționare intermitentă a ștergătorului parbrizului; controlul închiderii centralizate; conector diagnostic al sistemului de control al motorului, |
| F30 (20A) | Circuit de alimentare al închiderii centralizate |
| F31 (15A) | Bobina releului luminilor proiectoare de ceață K8 |
| F32 (30A) | Circuit de alimentare al releului dezumidificatorului lunetei spate |
| F36 (30A) | Circuit de alimentare al releului K1 al ventilatorului încălzitorului |
| F37 (5A) | Circuite de alimentare ale actuatoarelor electrice ale oglinzilor retrovizoare exterioare |
| F38 (10A) | Brichetă;
Alimentarea unității principale de redare audio de la comutatorul de aprindere; |
| F39 (30A) | Circuitul bobinei releului ventilatorului încălzitorului |
Dacia Sandero – schema cutiei de siguranțe
Anul producției: 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020.

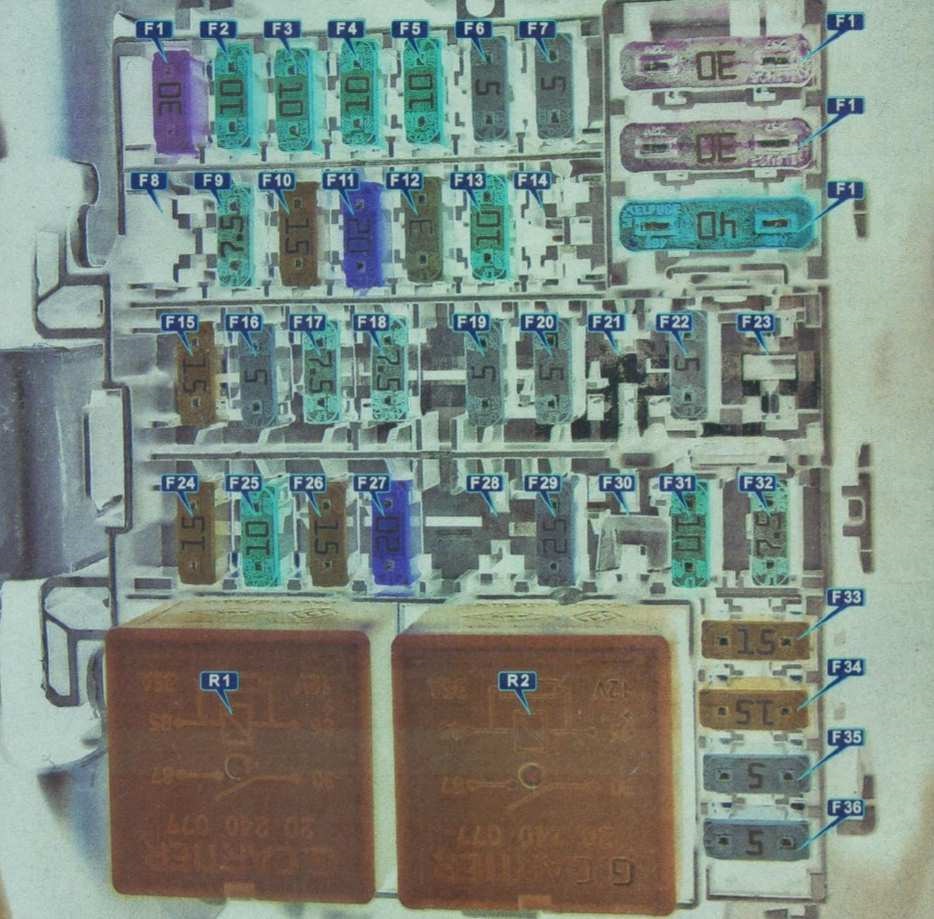

Habitaclu
Descriere
| F1 | Geamuri electrice față 30A |
| F2 | 10A Far stânga faruri de drum |
| F3 | Far dreapta faruri de drum 10A |
| F4 | 10A Far stânga faruri de întâlnire |
| F5 | Far dreapta faruri de drum 10A |
| F6 | Dimensiuni spate 5A;
Iluminare bord; Iluminare. |
| F7 | Dimensiuni față 5A |
| F8 | Geamuri electrice spate 30A |
| F9 | Far spate proiectoare de ceață 7,5 A |
| F10 | 15A Claxon |
| F11 | Închidere centralizată 20A |
| F12 | 3АSistem antiblocare roți (ABS)/ESP |
| F13 | Iluminare interioară 10A;
Climatizare. |
| F14 | Senzor unghi de viraj 5A |
| F15 | Ștergător parbriz față 15A;
Radar parcare; Lumină marșarier. |
| F16 | Sistem audio 5A;
Parbriz încălzit; Limitator viteză. |
| F17 | 7,5A DHO |
| F18 | Lumină frână 7,5 A |
| F19 | Modul control 5A |
| F20 | Sistem airbag 5A |
| F21 | Rezervă |
| F22 | Rezervă |
| F23 | Rezervă |
| F24 | Semnalizatoare 15A |
| F25 | Sistem antifurt 10A |
| F26 | 15A Modul control electric |
| F27 | Comutatoare coloana volan 20A (intrare Faruri de întâlnire) |
| F28 | Rezervă |
| F29 | Comutatoare coloana volan 25A (intrare Faruri de drum) |
| F30 | Rezervă |
| F31 | Instrument indicator 10A |
| F32 | Sistem audio 7,5 A |
| F33 | Brichetă 15A |
| F34 | Conector diagnostic 15A |
| F35 | Oglinzi exterioare încălzite 5A |
| F36 | Acționare oglinzi laterale 5A |
| F37 | 30A Demaror |
| F38 | Perie 30A |
| F39 | Climatizare 40A |
| R1 | Releu climatizare 35A |
| R2 | 35A Releu dezaburire lunetă spate |

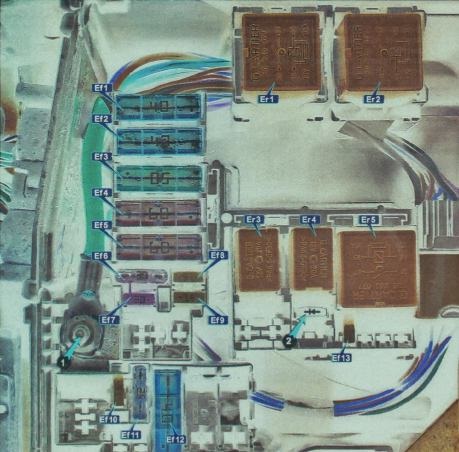

Compartiment motor
Descriere
1 – Clema bateriei
2 – Diodă compresor aer condiționat
| Ef1 | 40A Element încălzitor dreapta al parbrizului |
| Ef2 | 40A Element încălzitor stânga al parbrizului |
| Ef3 | 50А Sistem antiblocare roți (ABS)/ESP |
| Ef4 | 60A Imobilizator, circuit de alimentare al siguranței din compartiment motor F28-F31 |
| Ef5 | 60A Alimentare siguranțe din compartiment motor F11, F23 – F27, F34 și F39 |
| Ef6 | 30А Sistem antiblocare roți (ABS)/ESP |
| Ef7 | 30A Parbriz spate și oglinzi încălzite |
| Ef8 | 15A Faruri față proiectoare de ceață |
| Ef9 | 15A Scaune încălzite |
| Ef10 | 15А Ambreiaj compresor climatizare (cu climatizare);
25А Prima viteză a ventilatorului electric (fără climatizare). |
| Ef11 | 25A Siguranță releu modul control motor |
| Ef12 | 40A Ventilator electric sistem răcire |
| Ef13 | 15A Modul control motor |
| Er1 | 35A Releu pentru încălzirea geamului stâng |
| Er2 | 35A Releu pentru încălzirea corectă a geamului |
| Er3 | 20A Releu pompă combustibil |
| Er4 | 20A Releu compresor climatizare sau prima viteză a ventilatorului electric (în funcție de echipare) |
| Er5 | 35A Releu control motor |
