Ford Fusion (2002-2018) – cutia de siguranțe

Ford Fusion (2002-2012) – schema cutiei de siguranțe

Anul producției: 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012.

Siguranță brichetă (priză de alimentare) în Ford Fusion (2002-2012) este siguranța F29 în cutia de siguranțe pe bord.

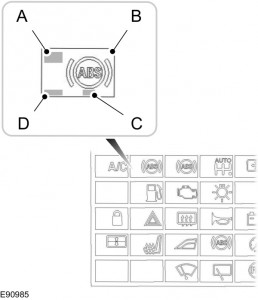

Etichetă siguranță

A Număr siguranță
B Circuite protejate
C Poziție ( L = stânga și R = dreapta)
D Valoare nominală siguranță (amperi)

Simbol	Descriere
	Consulta manualul proprietarului
	Sistem airbag

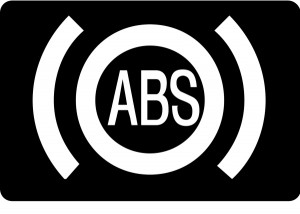

	Sistem antiblocare roți (ABS)
	Faruri de întâlnire
	Faruri de drum
	Proiectoare de ceață
	Control iluminare
	Ștergătoare parbriz
	Ștergător spate

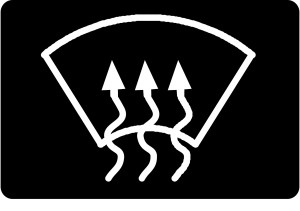

	Parbriz încălzit
	Geam spate încălzit
	Oglinzi exterioare încălzite
	Oglinzi exterioare electrice
	Geamuri electrice
	Gol
	Scaune încălzite
	Motor ventilator
	Climatizare

	Brichetă
	Claxon
	Faruri de zi
	Cutie automată sau Durashift EST
	Gestionarea motorului (diesel) sau catalizator
	Demaror
	Sistem audio și port diagnostic
	Gestionarea motorului sau modul electronic
	Pompă combustibil
	Încălzitor suplimentar; Bujii de încălzire; Releu pompă injecție.
	Baterie și sistem de încărcare
	Set de semnalizatoare; Economisire baterie; Iluminare plăcuță; Modul electronic general (GEM).
	Faruri laterale și spate
	Închidere centralizată și claxon
	Faruri de urgență și semnalizatoare
	Aprindere
	Modul de remorcă
	Durashift EST
	Lumini de stop
	Lumină de marșarier

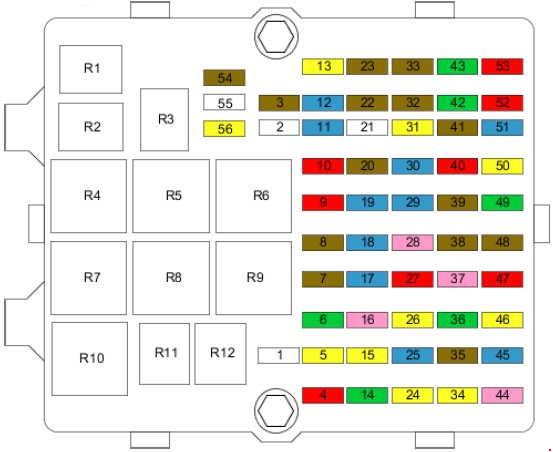

Cutia de siguranțe pe bord

Nr	Amperi [A]	Descriere
F1	–	–
F2	–	Modul remorcă
F3	7,5	Iluminare
	–	Modul remorcă
F4	10	Climatizare, motor ventilator
F5	20	Sistem antiblocare roți (ABS), ESP
F6	30	Sistem antiblocare roți (ABS), ESP
F7	7,5	Cutie automată
	15	Cutie automată
F8	7,5	Oglinzi electrice
F9	10	Far de întâlnire stânga
F10	10	Far de întâlnire dreapta
F11	15	Faruri de zi
F12	15	Gestionare motor
F13	20	Gestionare motor, catalizator
F14	30	Demaror
F15	20	Pompă combustibil
F 16	3	Gestionare motor (memorie PCM)
F17	15	Comutator lumină
F18	15	Radio, port diagnostic
F19	15	Faruri de zi
F20	7,5	Set semnalizatoare; Economisire baterie; Iluminare plăcuță înmatriculare; Modul electronic general.
F21	–	–
F22	7,5	Lumini de poziție și laterale (stânga)
F23	7,5	Lumini de poziție și laterale (dreapta)
F24	20	Închidere centralizată; Sirena de alertă; Modul GEM (TV).
F25	15	Lumini de avarie; Semnalizatoare (modul GEM).
F26	20	Geam spate încălzit (modul GEM)
F27	10	Claxon (modul GEM)
	15	Claxon (modul GEM)
F28	3	Baterie, sistem de încărcare
F29	15	Brichetă
F30	15	Aprindere
F31	10	Comutator lumină
	20	Modul remorcă
F32	7,5	Oglindă încălzită
F33	7,5	Set semnalizatoare; Economisire baterie; Iluminare plăcuță înmatriculare; Modul electronic general.
F34	20	Trapă
F35	7,5	Scaune față încălzite
F36	30	Geamuri electrice
F37	3	Sistem antiblocare roți (ABS), ESP
F38	7,5	Modul electronic general (terminal 15)
F39	7,5	Sistem airbag

F40	7,5	Transfer
	10	Faruri de întâlnire
F41	7,5	Cutie automată
F42	30	Parbriz încălzit
F43	30	Parbriz încălzit
F44	3	Radio, port diagnostic (terminal 75)
F45	15	Lumină de stop
F46	20	Ștergător parbriz față
F47	10	Ștergător parbriz spate
	10	Ștergător parbriz față (Hi.)
F48	7,5	Becuri de rezervă
F49	30	Motor ventilator
F50	20	Proiectoare de ceață
F51	15	Priză alimentare suplimentară
F52	10	Far de drum stânga
F53	10	Far de drum dreapta
F54	7,5	Modul remorcă
F55	–	–
F56	20	Modul remorcă
Releu
R1	Oglinzi electrice
	Iluminare
R2	Parbriz încălzit
	Faruri de întâlnire
R3	Aprindere
	Faruri de zi
R4	Far de întâlnire
	Aprindere
R5	Far de drum
	Demaror
R6	Pompă combustibil
	Oglindă rabatabilă
R7	Demaror
	Parbriz încălzit
R8	Ventilator răcire
	Faruri de zi
	Demaror
R9	Faruri de zi
	Gestionare motor
R10	Sistem de încărcare
	Oglindă rabatabilă
R11	Gestionare motor
	Pompă combustibil
R12	Oglinzi electrice
	Releu economisire baterie

Cutia de siguranțe în compartiment motor

Nr	Amperi [A]	Descriere
F1	80	Încălzitor suplimentar (РТС)
F2	60	Încălzitor suplimentar (РТС), TCU
F3	60	Încălzitor suplimentar (РТС); Bujie de preîncălzire.
F4	40	Ventilator răcire, climatizare
F5	60	Iluminare, modul electronic general (GEM)
F6	60	Aprindere
F7	60	Motor, iluminare
F8	60	Parbriz încălzit; Sistem antiblocare roți (ABS); ESP.

Cutia de relee în compartiment motor

Nr	Descriere
R1	Climatizare
R2	Ventilator răcire
R3	Încălzitor suplimentar (РТС)
	Becuri de rezervă
R4	Încălzitor suplimentar (РТС)

Ford Fusion (2013-2018) – schema cutiei de siguranțe

Anul producției: 2013, 2014, 2015, 2016, 2017, 2018.

Siguranță brichetă (priză de alimentare) în Ford Fusion (2013-2018) este siguranța 10 în bloc siguranțe pe bord.

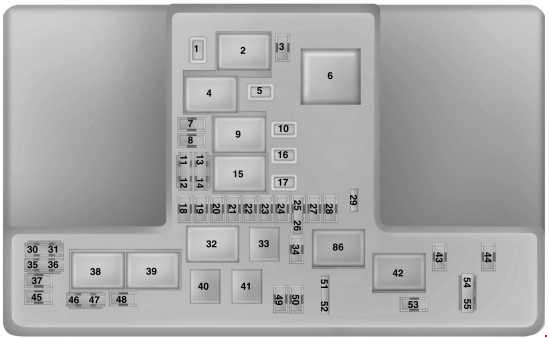

Bloc siguranțe

Blocul siguranțe se află în compartiment motor. Are siguranțe de curent mare care protejează principalele sisteme electrice ale vehiculului de suprasarcini.

Nr	Amperi [A]	Descriere
1	30	2015-2018: Trapă panoramică
	25	2013-2014: Motor ștergător nr. 2
3	15	Senzor ploaie
5	20	Punct de alimentare 3 – Spatele consolei
7	20	Modul control grup propulsor – putere vehicul 1 Puterea modulului de control al grupului propulsor
8	20	Modul control grup propulsor – putere vehicul 2 Componente de emisii
10	20	Punct de alimentare 1 – partea față a șoferului
11	15	Modul control grup propulsor – putere vehicul 4 Bobine de aprindere
12	15	Modul control grup propulsor – putere vehicul 3 Elemente ne-emisive
13	10	2013-2016: Modul control grup propulsor – putere vehicul 5 ( exclus hibrid)
14	10	2013-2016: Modul control grup propulsor – putere vehicul 6 ( exclus hibrid)
16	20	Punct de alimentare 2 – consolă
17	20	Hibrid (2013-2016): ulei cutie
18	10	exclus motor hibrid: 2013-2014: modul control grup propulsor – menținere putere activă Hibrid: modul control grup propulsor și sistem propulsie hibrid menținere putere activă Modul baterie
19	10	Asistență electronică la direcție în modul Run-Start
20	10	2017-2018: Cruise control adaptiv 2013-2016: Iluminare Run / Start
21	15	exclus hibrid: Control funcționare; Pornire cutie; Pornire/oprit pompă ulei cutie; Hibrid: 2013-2014: Modul control funcționare hibrid; Pornire grup propulsor; 2015-2018: Comutator start-start cutie; Invertor HEV.
22	10	exclus hibrid: Solenoid ambreiaj aer condiționat
23	15	Pornire-start; Sistem informații unghi mort; Cameră marșarier; Display pe parbriz (Head-Up); Modul stabilizare tensiune; Actuator cutie; Cruise control adaptiv.
24	10	Hibrid: pompă ulei cutie cu pornire
25	10	Sistem antiblocare roți (ABS) în timpul pornirii
26	10	Modul control grup propulsor cu pornire
27	10	Hibrid: Electrovalvă supapă alimentare
28	–	–
29	5	exclus versiunea hibridă: 2015-2018: Monitorizare flux aer (exclus versiunea hibridă)
	15	Hibrid: 2013-2016: Putere vehicul cu conținut hibrid 5
30	–	–
31	–	–
34	–	–

35	15	Hibrid: Ventilator al încărcătorului de baterie
36	15	Hibrid: Ventilator al bateriei electrice a modulului control
37	–	–
43	–	–
44	–	–
45	5	Hibrid: monitorizarea pompei de gol
46	10	exclus versiunea hibridă: 2013-2014: Alternator Hibrid: Inel luminos al ușii de încărcare
47	10	exclus hibrid: 2013-2014: Comutator/opritor frână Hibrid: comutator/opritor frână
48	20	exclus Hibrid: 2013-2014: Claxon Hibrid: Claxon
49	5	exclus Hibrid: 2013-2014: Monitorizarea fluxului de aer Hibrid: 2015-2018: Monitorizarea fluxului de aer
50	20	exclus Hibrid: 2015-2018: Claxon
	15	Hibrid: 2017-2018: Puterea vehiculului cu conținut hibrid 5; Ventilator al modulului control al energiei bateriei.
51	15	Hibrid: puterea vehiculului cu conținut hibrid 1; Modul control al grupului propulsor hibrid.
52	15	Hibrid: alimentarea vehiculului cu conținut hibrid 2 Modul control al energiei bateriei
53	10	2013-2016: Scaune electrice
54	10	exclus hibrid: 2015-2018: comutator aprindere frână Hibrid:puterea vehiculului cu conținut hibrid 3 Pompă lichid răcire
55	10	exclus hibrid: 2015-2018: senzor ALT Hibrid:puterea vehiculului cu conținut hibrid 4 Compresor aer condiționat Încălzitor cu coeficient de temperatură pozitiv (PHEV) Senzor de umiditate (PHEV)
Relee
2	Releu demaror
4	Releu motor ventilator
6	–
9	Releu modul control grup propulsor
15	Releu pornire
32	exclus hibrid: releu ventilator electric 1 Hibrid: releu ventilator răcire
33	exclus hibrid: releu ambreiaj aer condiționat
38	exclus hibrid: releu ventilator electric 2 Hibrid: releu pompă gol nr. 1
39	exclus hibrid: releu 2 și 3 al bobinei ventilator electric Hibrid: releu pompă gol nr. 2
40	exclus hibrid: 2015-2018: releu claxon 2013-2014: releu pompă combustibil Hibrid: releu pompă combustibil
41	exclus hibrid: 2013-2014: releu claxon Hibrid: releu claxon
42	exclus versiunea hibridă: 2015-2018: releu bobină pompă combustibil
86	–

Bloc siguranțe al compartimentului pasageri

Blocul siguranțe se află sub bord, în partea stângă a coloanei volanului.

Nr	Amperi [A]	Descriere
1	10	Iluminare (mediu, compartiment motor, gol, plafonieră, portbagaj)
2	7,5	Suport lombar
3	20	Deblocare ușă partea șoferului
4	5	Neutilizat (de rezervă)
5	20	Amplificator subwoofer
5	20	Neutilizat (de rezervă)
6	10	Neutilizat (de rezervă)
7	10	Neutilizat (de rezervă)
8	10	Neutilizat (de rezervă)
9	10	Neutilizat (de rezervă)
10	5	Tastatură; Modul pașaport telefon mobil.
11	5	Neutilizat (de rezervă)
12	7,5	Climatizare; Schimbător viteze.
13	7,5	Bloc coloană direcție; Logică; Cluster; Datalink.
14	10	2017-2018: Modul alimentare extins; 2015-2016: Modul control electronic baterie; 2013-2014: Modul control baterie tracțiune (hibrid).
15	10	Modul gateway legătură date
16	15	Protecție copii; Deblocare geam ridicat de ridicător.
17	5	Neutilizat (de rezervă)
18	5	Buton Start/Stop
19	7,5	2017-2018: Modul alimentare extins; 2015-2016: Indicator dezactivare airbag partea pasagerului; Rază transmisie.

5	2013-2014: Indicator dezactivare sistem airbag partea pasagerului; Rază de acoperire transmisie.
20	7,5	2015-2018: Far adaptiv
21	5	Senzor de umiditate și temperatură în mașină
22	5	2013-2016: Senzor de clasificare a pasagerilor; 2017-2018: Semnalizator pentru pietoni (doar Hibrid).
23	10	Accesorii întârziate (logică invertor putere, logică trapă, întrerupător principal controler).
24	20	2015-2018: Deblocare încuietoare centrală
	30	2013-2014: Deblocare încuietoare centrală
25	30	Ușă șofer (geam, oglindă)
26	30	Ușă pasager față (geam, oglindă)
27	30	Trapă
28	20	Amplificator
29	30	Ușă spate partea șoferului (geam)
30	30	Ușă spate partea pasagerului (geam)
31	15	Neutilizat (de rezervă)
32	10	Afișaj GPS; Control vocal; Receptor frecvență; Pilot automat adaptiv.
33	20	Control activ zgomot radio
34	30	Bus start-start; (siguranță 19,20,21,22,35,36, 37, întrerupător automat)
35	5	2013-2016: Modul control limitări
36	15	Oglindă retrovizoare cu funcție de întunecare automată; Reglare continuă absorbție suspensii; Releu tracțiune integrală; Scaune spate încălzite.
37	20	Volan încălzit; Tracțiune integrală.
38	30	Neutilizat (de rezervă)
