Ford Ka (1996-2016) – cutia de siguranțe
Ford Ka (1996-2007) – schema cutiei de siguranțe
Anul producției: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007.
Siguranță brichetă (priză de alimentare) în Ford Ka (1996-2007) este siguranța 5 în cutia de siguranțe centrală în habitaclu.

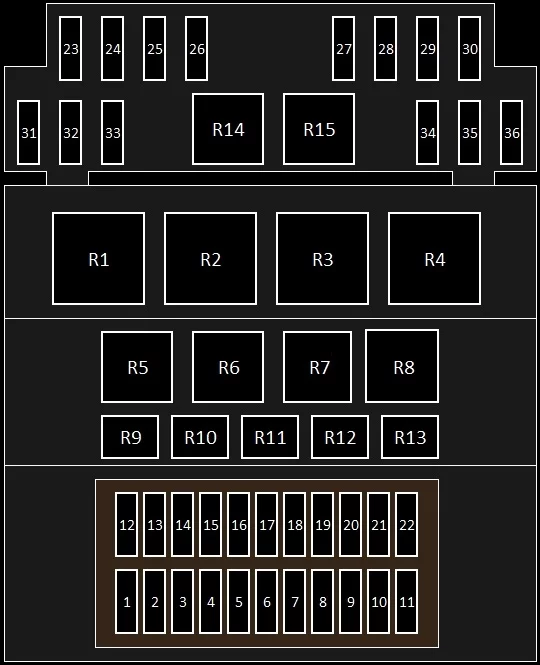

Cutia de siguranțe în habitaclu
| Nr | Amp [A] | Descriere |
| 1 | 20 | Geam spate încălzit;
Închidere centralizată; Oglinzi exterioare încălzite. |
| 2 | 10 | Lumini interioare;
Ceas; Radio; Interfață date. |
| 3 | 30 | Modul Sistem antiblocare roți (ABS) |
| 4 | 3 | Centralina motor;
Releu principal |
| 5 | 15 | Brichetă |
| 6 | 10 | Lumini de poziție partea stângă;
Iluminare bord; Semnalizatoare. |
| 7 | 10 | Lumini de poziție – partea dreaptă,
lumini spate |
| 8 | 10 | Faruri de întâlnire partea stângă |
| 9 | 10 | Faruri de întâlnire partea dreaptă |
| 10 | 10 | Faruri de drum – partea stângă,
indicator faruri de drum |
| 11 | 10 | Faruri de drum partea dreaptă |
| 12 | 30 | Motor ventilator încălzitor;
Motor recirculare. |
| 13 | 15 | Control iluminare;
Lumină de stop. |
| 14 | 30 | Geamuri electrice |
| 15 | 20 | Control iluminare |
| 16 | 20 | Motor ștergător;
Motor pompă spălător parbriz. |
| 17 | 15 | Climatizare;
Releu aprindere; Panou instrumente; Închidere centralizată; Iluminare intrare. |
| – | 7,5 | Releu aprindere;
Panou instrumente; Releu pompă combustibil; Control electronic motor. |
| 18 | 10 | Modul airbag |
| 19 | 25 | Pompă combustibil, transformator aprindere |
| 20 | 15 | Gestionare electronică motor |
| – | 15 | Control electronic motor;
Modul Sistem antiblocare roți (ABS); Releu ventilator răcire motor. |
| 21 | 10 | Lumină spate proiectoare ceață |
| 22 | 10 | Semnalizatoare |
Ford Ka (1996-2008) – schema cutiei de siguranțe
Anul producției: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008.
Siguranță brichetă (priză de alimentare) în Ford Ka (1996-2008) este siguranța 5 în cutia de siguranțe.

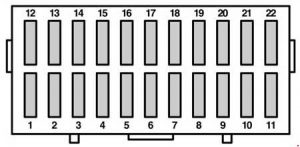

Schema cutiei de siguranțe
| Număr | Amperaj | Descriere |
| 1 | 20 | Geam spate încălzit, închidere centralizată, oglinzi exterioare încălzite |
| 2 | 10 | Lumini interioare, ceas, radio, port date |
| 3 | 30 | Modul Sistem antiblocare roți (ABS) |
| 4 | 3 | Centralina motor, releu principal |
| 5 | 15 | Brichetă |
| 6 | 10 | Lumini de poziție partea stângă, iluminare bord, lumini de semnalizare |
| 7 | 10 | Lumini de poziție, partea dreaptă, lumini spate |
| 8 | 10 | Faruri de întâlnire partea stângă |
| 9 | 10 | Faruri de întâlnire partea dreaptă |
| 10 | 10 | Faruri de drum partea stângă, indicator faruri de drum |
| 11 | 10 | Faruri de drum partea dreaptă |
| 12 | 30 | Motor ventilator încălzitor, motor recirculare |
| 13 | 15 | Control iluminare, lumină de frână |
| 14 | 30 | Geamuri electrice |
| 15 | 20 | Control iluminare |
| 16 | 20 | Motor ștergător, motor pompă spălător parbriz |
| 17 | 15 | Climatizare, releu aprindere, bord, închidere centralizată, iluminare intrare |
| – | 7,5 | Releu aprindere, bord, releu pompă combustibil, control electronic motor |
| 18 | 10 | Modul airbag |
| 19 | 25 | Pompă combustibil, transformator aprindere |
| 20 | 15 | Gestionare electronică motor |
| – | 15 | Control electronic motor, modul ABS, releu ventilator răcire motor |
| 21 | 10 | Lumină marșarier |
| – | 20 | Motor ștergător spate, lumină marșarier, climatizare, supapă apă încălzitor |
| 22 | 10 | Semnalizatoare |
Ford Ka (2008.09.15-2010.10.31) – schema cutiei de siguranțe
Anul producției: 2008, 2009, 2010.
Siguranță brichetă (priză de alimentare) în Ford Ka (2008.09.15-2010.10.31) este siguranța F85 în bloc siguranțe în compartiment motor.

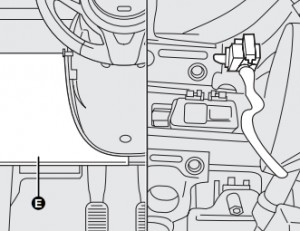

Siguranțe pe bord
| Amp [A] | Descriere | Posizione |
| 5 | Încălzirea oglinzilor laterale se află în zona prizei de diagnosticare | Pentru a accesa siguranța, este necesar să se îndepărteze capacul apăsat E. |
Bloc siguranțe în partea pasagerului
| Nr | Amp [A] | Descriere |
| F12 | 7,5 | Alimentarea farului de întâlnire dreapta |
| F13 | 7,5 | Far de întâlnire stânga și alimentarea unității de control a orientării farurilor. |
| F31 | 5 | Comutator grup conexiune compartiment motor. |
| F32 | 7,5 | Lumini de poziție față și spate; Iluminare portbagaj și bălți. |
| F36 | 10 | Priză diagnostic; Radio; Climatizare; EOBD. |
| F37 | 5 | Comutator lumini de frână; Nod bord. |
| F38 | 20 | Închidere centralizată a ușilor |
| F43 | 15 | Pompă ștergător față/spate |
| F47 | 20 | Geamuri electrice partea șoferului |
| F48 | 20 | Geamuri electrice partea pasagerului |
| F49 | 5 | Senzor parcare; Comutatoare iluminare; Oglinzi electrice. |
| F50 | 7,5 | Nod sistem airbag |
| F51 | 7,5 | Comutator radio; Convergență; Climatizare; Lumini de frână; Ambreiaj. |
| F53 | 5 | Nod bord |
Bloc siguranțe în compartiment motor
| Nr | Amp [A] | Descriere |
| F01 | 60 | Unitate de control a controlerului caroseriei |
| F02 | 20 | Subwoofer; Amplificator audio hi-fi. |
| F03 | 20 | Cheie de aprindere |
| F04 | 40 | Unitate de control ABS (alimentarea pompei) |
| F05 | 70 | EPS |
| F06 | 20 | Ventilator răcire motor o viteză |
| 30 | Ventilator răcire motor o viteză; Ventilator răcire motor viteză redusă. | |
| F07 | 40 | Ventilator răcire motor viteză mare |
| F08 | 30 | Ventilator sistem climatizare |
| F09 | – | De rezervă |
| F10 | 15 | Claxon |
| F11 | 10 | Unitate de control motor (sarcini secundare) |
| F14 | 15 | Faruri principale |
| F15 | 15 | Scaune încălzite |
| F 16 | 7,5 | +15 Controler motor |
| F17 | 10 | Modul control motor |
| F18 | 7,5 | Modul control motor (1,2 l Duratec) |
| 7,5 | Controler motor, bobină releu (1,3 l Duratorq) | |
| F19 | 7,5 | Compresor climatizare |
| F20 | 30 | Geam spate încălzit, dezghețători oglinzi |
| F21 | 15 | Pompă combustibil |
| F22 | 15 | Bobină de aprindere; Injectoare (1,2 l Duratec). |
| 20 | Modul control motor (1,3 l Duratorq) | |
| F23 | 20 | Modul control Sistem antiblocare roți (ABS) (alimentare modul control + solenoizi) |
| F24 | 7,5 | +15 Controler ABS (alimentare pompă); EPS; Senzor de înclinare. |
| F30 | 15 | Proiectoare de ceață |
| F81 | 50 | Modul control bujii încălzite (1,3 l Duratorq) |
| F82 | – | De rezervă |
| F83 | 50 | Geam față încălzit |
| F84 | – | De rezervă |
| F85 | 15 | Priză față (cu sau fără ștecăr brichetă) |
| F87 | 7,5 | +15 pentru luminile de mers înapoi; Debitmetru; Prezență apă în senzorul motorinei; Bobinele releelor T02, T05, T14 și T19. |
| Nr | Amp [A] | Descriere |
| T02 | 20 | Faruri principali |
| T03 | 20 | Semnalizatoare acustice |
| T05 | 20 | Compresor aer condiționat |
| T06 | 30 | Ventilator răcire motor o viteză |
| Ventilator răcire motor viteză redusă | ||
| T07 | 50 | Ventilator răcire motor viteză mare |
| T08 | 30 | Ventilator sistem climatizare |
| T09 | 30 | Modul control motor (releu principal). |
| T10 | 20 | Scaune încălzite |
| T14 | 20 | Proiectoare de ceață |
| T17 | 30 | Pompă combustibil |
| T19 | 30 | Dezghețare |
| T20 | – | De rezervă |
| T30 | 50 | Geam față încălzit |
| T31 | 30 | Priză față (cu sau fără mufă brichetă). |
Ford Ka (2010.11.01-2014.10.31) – schema cutiei de siguranțe
Anul producției: 2010, 2011, 2012, 2013, 2014.
Siguranță brichetă (priză de alimentare) în Ford Ka (2010.11.01-2014.10.31) este siguranța F85 în bloc siguranțe în compartiment motor.
Siguranțe pe bord
| Amp [A] | Descriere | Poziție |
| 5 | Încălzirea oglinzilor laterale se află în zona prizei de diagnosticare | Pentru a accesa siguranța, îndepărtați capacul apăsat E. |

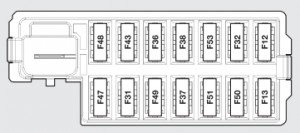

Cutia de siguranțe în habitaclu
| Nr | Amp [A] | Descriere |
| F12 | 7,5 | Alimentarea farului drept |
| F13 | 7,5 | Far stâng și alimentarea unității de control a orientării farurilor |
| F31 | 5 | Bobinele întrerupătorului de la distanță în cutia de siguranțe din compartiment motor (INT/A) |
| F32 | 7,5 | Faruri față și spate; Iluminarea portbagajului și a bălților. |
| F36 | 10 | Priză diagnostic; Radio; Climatizare; EOBD |
| F37 | 5 | Întrerupător lumină de stop; Modul bord. |
| F38 | 20 | Închidere centralizată a ușilor |
| F43 | 15 | Pompă spalator parbriz față/spate |
| F47 | 20 | Geamuri electrice partea șoferului |
| F48 | 20 | Geam electric partea pasagerului |
| F49 | 5 | Senzor parcare; Întrerupătoare iluminare; Oglinzi electrice. |
| F50 | 7,5 | Unitate de control airbag |
| F51 | 7,5 | Întrerupător radio; Convergență; Climatizare; Lumini de stop; Ambreiaj. |
| F53 | 5 | Modul bord |

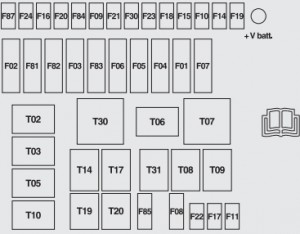

Cutia de siguranțe în compartiment motor
| Nr | Amp [A] | Descriere |
| F01 | 60 | Unitate de control a controlerului caroseriei |
| F02 | 20 | Subwoofer; Amplificator audio hi-fi. |
| F03 | 20 | Cheie de aprindere |
| F04 | 40 | Unitate de control ABS (alimentarea pompei) |
| F05 | 70 | EPS |
| F06 | 20 | Ventilator răcire motor o viteză |
| 30 | Ventilator răcire motor o viteză; Ventilator răcire motor viteză joasă. | |
| F07 | 40 | Ventilator răcire motor viteză mare |
| F08 | 30 | Ventilator electric climatizare |
| F09 | 15 | Display |
| F10 | 15 | Claxon |
| F11 | 10 | Unitate de control motor (sarcini secundare) |
| F14 | 15 | Faruri de întâlnire |
| F15 | 20 | Motor trapă |
| F16 | 7,5 | +15 Controler motor |
| F17 | 10 | Unitate de control motor |
| F18 | 7,5 | Unitate de control motor (1,2 l Duratec) |
| 7,5 | Controler motor, bobină releu (1,3 l Duratorq) | |
| F19 | 7,5 | Compresor climatizare |
| F20 | 30 | Geam spate încălzit; Dezghețători oglinzi. |
| F21 | 15 | Pompă combustibil |
| F22 | 15 | Bobină de aprindere; Injectorare (1,2 l Duratec). |
| 20 | Unitate de control motor (1,3 l Duratorq) | |
| F23 | 20 | Unitate de control Sistem antiblocare roți (alimentare unitate de control + solenoizi) |
| F24 | 7,5 | +15 Controler Sistem antiblocare roți (alimentare pompă); EPS; Senzor înclinare. |
| F30 | 15 | Proiectoare de ceață |
| F81 | 50 | Unitate de control a bujiilor incandescente (1,3 l Duratorq) |
| F82 | – | De rezervă |
| F83 | 50 | Geam față încălzit |
| F84 | – | De rezervă |
| F85 | 15 | Priză față (cu sau fără Brichetă) |
| F87 | 7,5 | +15 pentru luminile de mers înapoi; Debimetru; Senzor prezență apă în motorină; Bobinele releelor T02, T05, T14 și T19. |
| Nr | Amp [A] | Descriere |
| T02 | 20 | Faruri principali |
| T03 | 20 | Claxoane |
| T05 | 20 | Compresor climatizare |
| T06 | 30 | Ventilator o viteză răcire motor. |
| Ventilator răcire motor viteză mică. | ||
| T07 | 50 | Ventilator răcire motor viteză mare. |
| T08 | 30 | Ventilator sistem climatizare |
| T09 | 30 | Unitate control motor (releu principal) |
| T10 | 20 | Scaune încălzite |
| T14 | 20 | Proiectoare de ceață |
| T17 | 30 | Pompă combustibil |
| T19 | 30 | Dezaburire |
| T20 | – | De rezervă |
| T30 | 50 | Geam față încălzit |
| T31 | 30 | Priză față (cu sau fără mufă brichetă) |
Ford Ka (2008-2016) – schema cutiei de siguranțe
Anul producției: 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.
Siguranță brichetă (priză de alimentare) în Ford Ka (2008-2016) este siguranța F85 în cutia de siguranțe din compartiment motor.

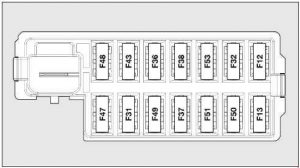

Cutia de siguranțe a compartimentului pasagerului
| Număr | Amperaj | Descriere |
| F12 | 7,5 | Alimentare far față dreapta |
| F13 | 7,5 | Far față stânga și alimentare modul control orientare faruri |
| F31 | 5 | Bobine întrerupător la distanță în cutia de siguranțe în compartiment motor (INT / A) |
| F32 | 7,5 | Faruri față și spate, lumini portbagaj și lumini de apă |
| F36 | 10 | Priză diagnostic, radio, climatizare, EOBD |
| F37 | 5 | Comutator lumini de stop, nod bord |
| F38 | 20 | Închidere centralizată uși |
| F43 | 15 | Pompă ștergător față/spate |
| F47 | 20 | Geamuri electrice partea șoferului |
| F48 | 20 | Geam electric partea pasagerului |
| F49 | 5 | Senzor parcare, comutatoare iluminare, oglinzi electrice |
| F50 | 7,5 | Modul control sistem airbag |
| F51 | 7,5 | Comutator radio, convergență, climatizare, lumini de stop, ambreiaj |
| F53 | 5 | Nod bord |

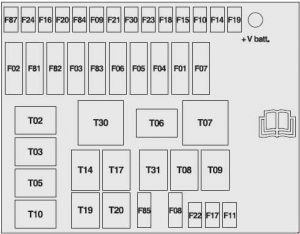

Cutia de siguranțe din compartiment motor
| Număr | Amperi | Descriere |
| F01 | 60 | Unitate de control a computerului caroseriei |
| F02 | 20 | Subwoofer, amplificator audio hi-fi |
| F03 | 20 | Cheie de aprindere |
| F04 | 40 | Unitate de control ABS (alimentare pompă) |
| F05 | 70 | EPS |
| F06 | 20 | Ventilator răcire motor o viteză |
| 30 | Ventilator răcire motor o viteză, ventilator răcire motor viteză joasă | |
| F07 | 40 | Ventilator răcire motor viteză mare |
| F08 | 30 | Ventilator sistem climatizare |
| F09 | 30 | Afișaj |
| F10 | 15 | Claxon |
| F11 | 10 | Unitate de control motor (sarcini secundare) |
| F14 | 15 | Faruri principale |
| F15 | 15 | Scaune încălzite Motor trapă |
| F 16 | 7,5 | +15 Controler motor |
| F17 | 10 | Modul control motor |
| F18 | 7,5 | Controler motor (1,2 l Duratec) Controler motor, bobină releu (1,3 l Duratorq) |
| F19 | 7,5 | Compresor aer condiționat |
| F20 | 30 | Geam spate încălzit, dezghețare oglinzi |
| F21 | 15 | Pompă combustibil |
| F22 | 15 | Bobină de aprindere, injectoare (1,2 l Duratec) |
| 20 | Modul control motor (1,3 l Duratorq) | |
| F23 | 20 | Modul control Sistem antiblocare roți (alimentare modul control + solenoide) |
| Ff24 | 7,5 | +15 Controler Sistem antiblocare roți (alimentare pompă), EPS, senzor înclinare |
| F30 | 15 | Proiectoare de ceață |
| F81 | 50 | Modul control bujii încălzite (1,3 l Duratorq) |
| F82 | – | – |
| F83 | 50 | Geam față încălzit |
| F84 | – | – |
| F85 | 15 | Priză față (cu sau fără Brichetă) |
| F87 | 7,5 | +15 pentru luminile de mers înapoi, debitmetru, prezență apă în senzor combustibil, bobine relee T02, T05, T14 și T19 |
