Ford Escape (2001-2022) – cutia de siguranțe
2001, 2002, 2003, 2004, 2005, 2006, 2007.

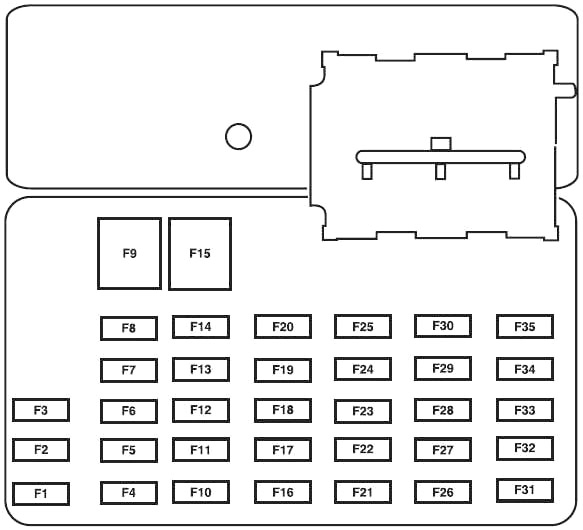

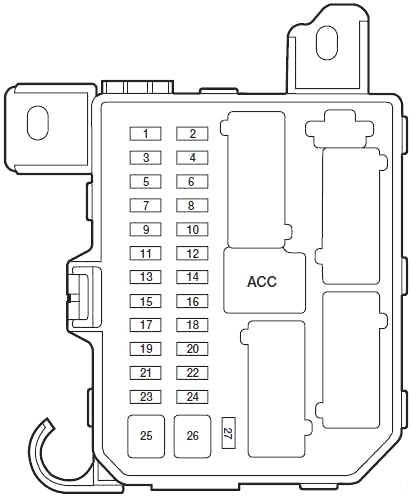

Cutia de siguranțe în habitaclu
Panoul cutiei de siguranțe se află în panoul spate stânga (2001-2004) sau pe partea dreaptă a consolei centrale, lângă bord (2005-2007). Îndepărtați capacul panoului pentru a accesa siguranțele. Pentru a scoate o siguranță, utilizați instrumentul de extragere a siguranțelor prezent pe capacul panoului cutiei de siguranțe.
Schema 2001-2004
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| 1 | 5 | Electrovalvă de control a rezervorului de expansiune |
| 2 | 5 | Releu ventilator (bobină), întrerupător de presiune pentru PCM, releu ventilator (bobină), releu spate dezghețare (bobină; până în 2002) |
| 3 | 10 | Motor ștergător spate, motor spălător parbriz spate, releu ștergător spate (bobină) |
| 4 | 10 | Modul control tracțiune integrală, Cluster (avertizare control limite) |
| 5 | 5 | Unitate Sistem antiblocare roți (ABS) (EVAC & FILL), unitate ASC, modul control limite (RCM), software principal ASC pentru unitatea ASC, întrerupător arc ceas (situație 2003) |
| 6 | 10 | Unitate intermitent, lumini marșarier, modul asistență parcare (PAM; din 2003) |
| 7 | 10 | Transmițător-receptor pasiv antifurt (PATS), modul control limite, siguranță EWG (situație 2003) |
| 8 | 10 | Cluster, releu blocare cutie (bobină), semnal O/D pentru PCM, GEM (din 2003), oglindă automată E/C (din 2003) |
| 9 | 3 | Releu PCM (bobină), releu ventilator 1, 2, 3 (bobină), releu climatizare (bobină) |
| 10 | 20 | Motor ștergător față, motor spălător parbriz față |
| 11 | 10 | Releu ACC (bobină), bobină blocare cheie, GEM, releu IGN (bobină; până în 2002), releu demaror (bobină; până în 2002) |
| 12 | 5 | Radio, ceas (până în 2002) |
| 13 | — | Neutilizat |
| 14 | 20 | Brichetă |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 15 | 15 | Releu lumini de poziție, lumini de poziție față, lumini de înregistrare, lumini spate, releu lumini de poziție (bobină), siguranță remorcă, siguranță iluminare |
| 16 | 10 | Cluster, oglindă alimentare, GEM, scaune încălzite (situație din 2003) |
| 17 | 15 | Motor trapă |
| 18 | 5 | Iluminare: Cluster, Grup încălzire, Radio, Comutator urgență, Comutator dezghețare spate, Comutator 4WD, Comutator față pentru ceață |
| 19 | 10 | Amplificator subwoofer |
| 20 | 15 | Semnalizator, lumini semnalizare laterale față, lumini semnalizare față, lumini semnalizare spate, semnalizare remorcă, unitate intermitentă |
| 21 | 10 | Lumini poziție remorcă |
| 22 | 15 | Neutilizat |
| 23 | 20 | din 2002: Releu claxon |
| 15 | până în 2001: Claxon | |
| 24 | 15 | Lumini stop, lumină stop înaltă, lumină stop remorcă, unitate ABS, unitate ASC (comutator poziție pedală frână), PCM, electromagnet cutie automată |
| 25 | 30 | Motoare geamuri electrice |
| 26 | 30 | Motoare încuietori electrice, GEM (bobină releu încuietoare ușă), scaun, releu 4WD (situație din 2003) |
| 27 | 10 | GEM, Audio, Cluster, Lumină interior, Lumină hartă, Lumină Cargo, Conexiune Datalink (situație din 2003) |
| ACC | Releu accesorii | |
Schema 2005-2007
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| 1 | 15 | Lumini remorcă |
| 2 | — | Neutilizat |
| 3 | 15 | Lumini de poziție față și spate |
| 4 | 10 | Aprindere |
| 5 | 2 | Modul control al grupului propulsor (releu PCM), releu pompă combustibil, releu ventilator principal, releu ventilator viteză înaltă/joasă 2, modul PATS |
| 6 | 15 | Lumină de stop centrală înaltă (CHMSL), lumini de stop, PCM, sistem antiblocare roți (ABS), control viteză, comutator pornire/oprire frână |
| 7 | 10 | Set semnalizatoare, conector diagnostic, comutator oglindă alimentare, radio |
| 8 | 5 | din 2007: Electrovalvă aer rezervor |
| 9 | 30 | Încuietori electrice uși, scaune electrice |
| 10 | 15 | Oglinzi încălzite |
| 11 | 15 | Trapă, oglindă electrocromă |
| 12 | 5 | Radio |
| 13 | — | Neutilizat |
| 14 | — | Neutilizat |
| 15 | 30 | Geamuri electrice |
| 16 | 15 | Subwoofer |
| 17 | 15 | Faruri de întâlnire |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 18 | 10 | 4WD |
| 19 | — | Neutilizat |
| 20 | 15 | Claxon |
| 21 | 10 | până în 2006: Motor ștergător spate, lamă ștergător spate |
| 15 | din 2007: Motor ștergător spate, lamă ștergător spate | |
| 22 | 10 | Clusterul de instrumente |
| 23 | — | Neutilizat |
| 24 | 20 | Brichetă |
| 25 | 20 | Motor ștergător față, pulverizator ștergător față |
| 26 | 5 | Comutator mod sistem climatizare |
| 27 | 5 | Supapă de aerisire rezervor (până în 2006), Comutator anulare control viteză |
| 28 | 10 | Clusterul de instrumente |
| 29 | 10 | Asistență parcare spate |
| 30 | — | Neutilizat |
| 31 | — | Neutilizat |
| 32 | 10 | Blocare cutie frână |
| 33 | 15 | Modul airbag, martor dezactivare airbag pasager (PAD), senzor clasificare pasager (OCS) |
| 34 | 5 | Modul ABS, Evac and Fill, Control viteză |
| 35 | 5 | Modul scaune încălzite, 4WD |

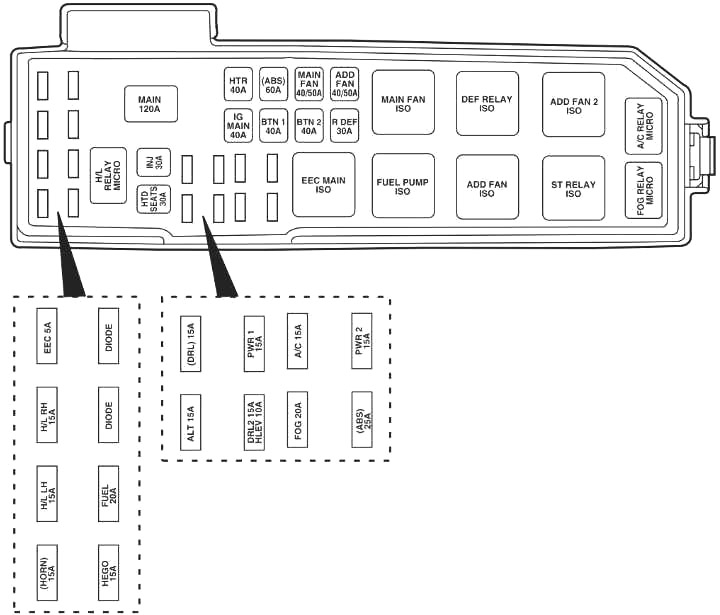

Cutia de siguranțe în compartiment motor
Cutia de distribuție a puterii se află în compartiment motor.
Schema 2001-2004
| Siguranță | Amperi [A] | Descriere |
|---|---|---|
| Siguranță | Amperi [A] | Descriere |
| Claxon | 15 | Claxon |
| H/L LH | 15 | Far (înalt/scăzut stânga, faruri de drum) |
| H/L RH | 15 | Far (înalt/scăzut dreapta, faruri de drum) |
| EWG | 5 | EWG (KPWR) |
| ON GO | 15 | HEGO 1,2, CMS 1,2, VMV |
| CARBURANTE | 20 | Pompă combustibil, EWG (FPM) |
| SEDILI HTD | 30 | Scaune încălzite (dacă sunt prezente) |
| INJ | 30 | EEC (VPWR), EVR, MAF, I AC, setto, siguranță HEGO (situație la 2003) |
| PRINCIPALE | 120 | Principală |
| ALT | 15 | Alternator/regulator |
| DRL | 15 | Unitate lumini de zi (DRL) (alimentare), releu DRL |
| DRL2 | 15 | Modul DRL |
| HLEV | 10 | DHLEV |
| PWR 1 | 15 | Punct de alimentare auxiliar |
| NEBBIA | 20 | Lumini proiectoare de ceață, indicator lumini proiectoare de ceață |
| Climatizzazione | 15 | Comandă climatizare |
| ABS | 25 | Sistem antiblocare roți (ABS) SOL, EVAC & FILL (situație la 2003) |
| PWR 2 | 15 | Punct de alimentare auxiliar |
| PRINCIPALE IG | 40 | Demaror |
| HTR | 40 | Motor ventilator, releu motor ventilator |
| BTN 1 | 40 | JB – Releu accesorii, radio, releu TNS, brichetă pentru trabucuri, cluster, alimentare oglindă, GEM, releu întârziere accesorii (situație la 2003), geamuri electrice (situație la 2003), trapă (situație la 2003), ceas (până în 2002) |
| Siguranță | Amperi [A] | Descriere |
|---|---|---|
| (ABS) | 60 | Motor ABS, EVAC & FILL (situație la 2003) |
| BTN 2 | 40 | JB – Radio, Schimbător CD, Cluster, Lumini plafonieră, Lumini hartă, Lumini Cargo, Releu claxon (din 2003), GEM, Încuietori alimentare (din 2003), Control viteză (din 2003) |
| VENTILATORE PRINCIPALE | 40 (2,0 l) 50 (3,0 l) |
Ventilator principal |
| RDEF | 30 | Dezghețare spate |
| VENTILATORE AUSILIARIO | 40 (2,0 l) 50 (3,0 l) |
Ventilator suplimentar |
| EWG PRINCIPALE ISO | Releu EWG | |
| POMPA CARBURANTE ISO | Releu pompă combustibil | |
| VENTILATORE PRINCIPALE ISO | Releu control ventilator viteză mică (motor 2,0 l) | |
| Releu control ventilator viteză mare (motor 3,0 l) | ||
| AGGIUNGI ISO VENTILATORE | Releu control ventilator viteză mare (motor 2,0 l) | |
| Releu control ventilator viteză mică (motor 3,0 l) | ||
| DEF RELÈ ISO | Releu dezghețare spate | |
| ST RELÈ ISO | Releu demaror | |
| AGGIUNGI VENTILATORE 2 ISO | Releu control ventilator viteză mare 2 (motor 3,0 l) | |
| Releu control ventilator viteză medie (motor 2,0 l) | ||
| RELÈ ANTI-NEBBIA MICRO | Releu lumini proiectoare ceață | |
| RELÈ CLIMATIZZAZIONE MICRO | Releu compresor climatizare | |
| RELÈ H/L MICRO | Far (înalt/scăzut, dreapta/stânga releu) | |
| DIODO | — | |
| DIODO | — | |

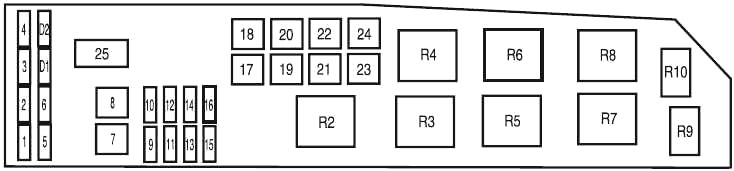

Schema 2005-2007
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| 1 | — | Neutilizat |
| 2 | 25 | Putere far |
| 3 | 25 | Faruri de drum, semnalizator, lumini interioare, puterea farurilor |
| 4 | 5 | Menține puterea activă (KA PWR) |
| 5 | 15 | Senzori de oxigen încălziți în gazele de eșapament (HEGO) |
| 6 | 20 | Pompă combustibil |
| 7 | 40 | Releu RUN/ACC – oglindă electrocromatică, brichetă, ștergător parbriz față și spate |
| 8 | 30 | Modul control al sistemului de propulsie (PCM), injectoare și bobină |
| 9 | 15 | Alternator |
| 10 | 30 | Scaune încălzite |
| 11 | 10 | PCM |
| 12 | 20 | Punct de putere |
| 13 | 20 | Proiectoare de ceață |
| 14 | 15 | Comandă climatizare, releu climatizare |
| 15 | 30 | Electrovalvă anti-blocare a sistemului de frâne (ABS) |
| 16 | 25 | Panou cutia de siguranțe I/P (RUN/START) |
| 17 | 50 | Aprindere (principală) |
| 18 | 40 | Motor ventilator |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 19 | 40 | Releu adițional de întârziere – subwoofer și 4WD, lumini faruri de întâlnire |
| 20 | 60 | Sistem antiblocare roți (ABS) |
| 21 | 40 | Claxon, CHMSL, cluster, încuietori de alimentare și scaune electrice |
| 22 | 40 (I4) 50 (V6) |
Ventilator răcire |
| 23 | 40 | Dezghețător spate, releu lumini de poziție |
| 24 | 40 (I4) 50 (V6) |
Ventilator viteză mare/mică |
| 25 | — | Gol |
| R2 | Releu PCM | |
| R3 | Releu pompă combustibil | |
| R4 | Releu ventilator răcire | |
| R5 | Releu ventilator viteză mare/mică 1 | |
| R6 | Releu motor ventilator | |
| R7 | Releu demaror | |
| R8 | Releu ventilator viteză mare/mică 2 | |
| R9 | Releu proiectoare de ceață | |
| R10 | Releu climatizare | |
| D1 | Neutilizat | |
| D2 | Diodă climatizare | |
Ford Escape (2008-2012) – schema cutiei de siguranțe
Anul producției: 2008, 2009, 2010, 2011, 2012.
Siguranță brichetă (priză de alimentare) în Ford Escape (2008-2012) este o siguranță 20(?) în panoul cutiei de siguranțe.

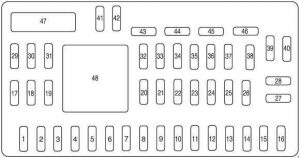

Panou cutie siguranțe în habitaclu
Panoul cutiei de siguranțe se află pe partea dreaptă a consolei centrale, lângă bord.
| Nr | [A] | Descriere |
| 1 | 30 | Nu este utilizat (de rezervă) |
| 2 | 15 | Comutator / dezactivare frână |
| 3 | 15 | Modul SYNC ® |
| 4 | 30 | Trapă panoramică |
| 5 | 10 | Iluminare tastatură, bloc frână (BSI), panou cutia de siguranțe în habitaclu, SPDJB |
| 6 | 20 | Semnalizatoare, lumină de stop |
| 7 | 10 | Faruri de întâlnire (stânga) |
| 8 | 10 | Faruri de întâlnire (dreapta) |
| 9 | 15 | Lumini interioare |
| 10 | 15 | Iluminare |
| 11 | 10 | Tracțiune integrală |
| 12 | 7,5 | Comutator alimentare oglindă |
| 13 | 7,5 | până în 2008: Electrovalvă aer rezervor |
| 14 | 10 | FCIM (buton radio), modul afișaj față, modul GPS |
| 16 | 15 | Nu este utilizat (de rezervă) |
| 17 | 20 | Toate alimentările motorului încuietorii, deblocare hayon ridicabil, deblocare geam ridicabil |
| 18 | 20 | Scaun încălzit |
| 19 | 25 | Ștergător spate |
| 20 | 15 | Conexiuni date |
| 21 | 15 | Proiectoare de ceață |
| 22 | 15 | Lumini de parcare |
| 23 | 15 | Faruri de drum |
| 24 | 20 | Releu claxon |
| 25 | 10 | Lumini la cerere |
| 26 | 10 | Set semnalizatoare bord |
| 27 | 20 | Aprindere |
| 28 | 5 | Radio |
| 29 | 5 | Set semnalizatoare bord |
| 30 | 5 | Anulare suprasarcină |
| 31 | 10 | Modul control limitări |
| 32 | 10 | Modul cameră video spate |
| 33 | 10 | Comutator control viteză |
| 34 | 5 | Comutator reglare viteză, ABS |
| 35 | 10 | Tracțiune integrală, EPAS (sistem de direcție), modul asistență parcare |
| 36 | 5 | Transmițător sistem antifurt pasiv (PATS) |
| 37 | 10 | Control climatizare |
| 38 | 20 | Subwoofer / Amplificator (radio audiophile) |
| 39 | 20 | Radio |
| 40 | 20 | Punct de alimentare față |
| 41 | 15 | Comutatoare blocare uși partea șoferului / partea pasagerului, oglindă auto-întunecată, busolă, iluminare ambientală, trapă panoramică, afișaj cameră în oglindă |
| 42 | 10 | Neutilizat (de rezervă) |
| 43 | 10 | Logică ștergător spate, releu scaune încălzite, set semnalizatoare |
| 44 | 10 | Neutilizat (de rezervă) |
| 45 | 5 | Logică ștergător față, releu motor ventilator |
| 46 | 7,5 | OCS (limitări), PADI (limitări) |
| Comutator circuit | ||
| 47 | 30 | Geamuri electrice, trapă panoramică |
| Releu | ||
| 48 | Releu accesoriu întârziat | |
Panou cutia de siguranțe compartiment motor
până în 2009
din 2010
| Nr | [A] | Descriere |
| ZA | 80 | Modul electronic asistență direcție (EPAS) |
| b | 125 | Panou siguranțe în habitaclu |
| 1 | 15 | Oglindă încălzită |
| 2 | 30 | Dezgheț spate |
| 3 | 20 | Punct de alimentare spate (consolă centrală) |
| 4 | 20 | până în 2008: Pompă combustibil |
| 5 | 10 | Modul control grup propulsor (PCM) – menținere putere, releu PCM, supapă de ventilare rezervor (stare în 2009) |
| 6 | 15 | Alternator |
| 7 | 15 | Închidere hayon spate |
| 8 | 20 | Lumini de poziție pentru remorcă |
| 9 | 50 | Sistem antiblocare roți (ABS) |
| 10 | 30 | Ștergător/Ștergătoare parbriz față |
| 11 | 30 | Aprindere |
| 12 | 40 | Motor ventilator |
| 13 | 10 | Cuplaj climatizare |
| 14 | 15 | Semnalizatoare remorcă |
| 15 | – | – |
| 16 | 40 | Ventilator răcire 1 |
| 17 | 40 | Ventilator răcire 2 |
| 18 | 20 | Electrovalvă ABS |
| 19 | 30 | Scaune electrice |
| 22 | 20 | din 2009: Pompă combustibil |
| 23 | 15 | din 2009: Injectoare combustibil |
| 24 | 10 | până în 2008: transmisie PCM |
| 25 | 5 | din 2009: ABS |
| 26 | 15 | din 2009: Bobine de aprindere |
| 10 | până în 2008: PCM | |
| 27 | 10 | PCM – martor defecțiune generală sistem grup propulsor |
| 28 | 20 | din 2009: PCM – martor defecțiune sistem grup propulsor legat de emisiile de evacuare |
| 15 | până în 2008: PCM | |
| 29 | 15 | din 2009: PCM până în 2008: Bobine de aprindere |
| 32 | – | – |
| 35 | 10 | Pornire, lumini marșarier, releu dezghețare spate |
| 36 | – | – |
| 37 | – | până în 2009: neutilizat |
| Releu | ||
| 20 | Releu ambreiaj climatizare | |
| 21A | Releu dezghețare spate | |
| 21B | din 2009: Releu combustibil | |
| 21C | Releu ventilator | |
| 21D | Releu PCM | |
| 30A | Releu ventilator răcire 1 | |
| 30B | Releu pornire | |
| 30C | Releu principal ventilator răcire | |
| 30D | Releu ventilator răcire 2 | |
| 31A | Releu lumină marșarier | |
| 31B | – | |
| 31C | Releu semnalizare stânga remorcă | |
| 31D | Releu semnalizare dreapta remorcă | |
| 31E | Releu parcare remorcă | |
| 31F | Releu închidere hayon ridicabil | |
| Diodă | ||
| 33 | Diodă PCM | |
| 34 | Diodă pornire | |
Schema cutiei de siguranțe și releelor – Ford Escape
Se referă la vehiculele produse în anii:
2013.
Habitaclu
Panoul cutiei de siguranțe se află în partea dreaptă sub compartimentul pentru obiecte (îndepărtați fundul compartimentului pentru obiecte).
| Număr | Ampere [A] | Descriere |
|---|---|---|
| Număr | Ampere [A] | Descriere |
| 56 | 20A | Alimentarea pompei combustibil, măsurător masă aer |
| 57 | – | Neutilizat |
| 58 | – | Neutilizat |
| 59 | 5A | Receptor transmițător antifurt pasiv |
| 60 | 10 A | Iluminare interioară, set comutatoare ușă partea șoferului, iluminare compartiment motor, grup comutatoare consola superioară |
| 61 | 20A | Brichetă, Power point |
| 62 | 5A | Modul senzor ploaie, oglindă retrovizoare auto-întunecată |
| 63 | – | Neutilizat |
| 64 | – | Neutilizat |
| 65 | 10 A | Deblocare hayon spate |
| 66 | 20A | Alimentare deblocare ușă șofer, încuietoare dublă |
| 67 | 7,5 A | SYNC®, afișaj multifuncțional, modul sistem poziționare globală |
| 68 | – | Neutilizat |
| 69 | 5A | Tablou de bord instrumente |
| 70 | 20A | Închidere centralizată și alimentare deblocare |
| 71 | 10 A | Cap control încălzire (climatizare manuală), reglaj electronic automat temperatură Duel |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 72 | 7,5 A | Modul volan |
| 73 | 5A | Conector de legătură date |
| 74 | 15A | Alimentare faruri de întâlnire |
| 75 | 15A | Alimentare proiectoare de ceață |
| 76 | 10 A | Alimentare lumină de marșarier |
| 77 | 20A | Alimentare spălător parbriz |
| 78 | 5A | Comutator aprindere, buton pornire |
| 79 | 15A | Radio, player DVD navigație, ecran touchscreen, comutator lumini de urgență, comutator blocare uși |
| 80 | 20A | Alimentare pentru trapă panoramică |
| 81 | 5A | Receptor radiofrecvență |
| 82 | 20A | Releu spălător parbriz |
| 83 | 20A | Închidere centralizată |
| 84 | 20A | Alimentare deblocare uși motor, dublă încuietoare |
| 85 | 7,5 A | Electronică 15 alimentare |
| 86 | 10 A | Modul airbag, sistem clasificare pasageri, indicator dezactivare airbag pasager |
| 87 | – | Neutilizat |
| 88 | – | Neutilizat |
| 89 | – | Neutilizat |

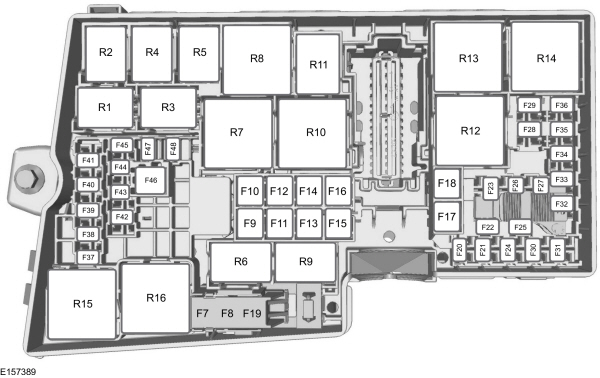

Motor
Panoul de distribuție a puterii se află în compartiment motor (pe partea stângă).
| Număr | Ampere [A] | Descriere |
|---|---|---|
| Număr | Ampere [A] | Descriere |
| F1 | – | Neutilizat |
| F2 | – | Neutilizat |
| F3 | – | Neutilizat |
| F4 | – | Neutilizat |
| F5 | – | Neutilizat |
| F6 | – | Neutilizat |
| F7 | 40 A** | Sistem antiblocare/ Pompă electronică a programului de stabilitate |
| F8 | 30A** | Electrovalvă electronică a programului de stabilitate |
| F9 | – | Neutilizat |
| F10 | 40 A** | Motor ventilator al încălzitorului |
| F11 | – | Neutilizat |
| F12 | 30A** | Siguranță a releului modulului control al sistemului de transmisie |
| F13 | 30A** | Releu al demarorului |
| F14 | 25A** | Geam electric spate (fără întrerupătorul ușii) |
| F15 | 20A** | Brichetă față / Priză de alimentare |
| F 16 | 25A** | Geam față (fără întrerupătorul ușii) |
| F17 | 20A** | Priză de alimentare spate |
| F18 | 20A** | Priză de alimentare centrală |
| F19 | 5A* | Sistem antiblocare / program electronic de stabilitate 15 alimentare |
| F20 | 15 A* | Claxon |
| F21 | 5A* | Întrerupător lumină |
| F22 | 15 A* | Sistem de monitorizare a bateriei |
| F23 | 5A* | Bobine releu |
| F24 | 5A* | Modul întrerupător lumină |
| F25 | 10 A* | Oglindă retrovizoare exterioară controlată electric (fără întrerupătorul ușii) |
| F26 | 5A* | Alimentare de urgență |
| F27 | 15 A* | Ambreiaj climatizare |
| F28 | 10 A* | Alimentare vehicul – injector combustibil |
| F29 | 2 5A* | Dezghețare lunetă spate |
| F30 | – | Neutilizat |
| F31 | 5A* | Ventilator răcire ulei grup transmisie (specific pentru Orientul Mijlociu) |
| F32 | 15 A* | Alimentare vehicul |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| F33 | 10 A* | Alimentare vehicul 2 |
| F34 | 10 A* | Alimentare vehicul 3 |
| F35 | 15 A* | Alimentare vehicul 4 |
| F36 | 5A* | Jaluzele active radiator |
| F37 | 10 A* | Senzor clasificare pasageri / alimentare indicator dezactivare airbag pasager |
| F38 | 5A* | Modul control motor / alimentare aprindere modul control transmisie |
| F39 | 5A* | Lumini de zi / alimentare aprindere modul control faruri |
| F40 | 5A* | Asistență electronică la direcție 15 alimentare |
| F41 | 20A* | Alimentare modul control caroserie 15 |
| F42 | 15 A* | Ștergător spate |
| F43 | 15 A* | Alimentare modul control faruri |
| F44 | 15 A* | Proiectoare de ceață față pentru condus de zi |
| F45 | – | Neutilizat |
| F46 | 50A** | Module inteligente motor ștergător |
| F47 | – | Neutilizat |
| F48 | 5A* | Tastatură |
| R1 | – | Neutilizat |
| R2 | Microreleu | Claxon |
| R3 | – | Ventilator răcire ulei grup transmisie (specific Orientul Mijlociu) |
| R4 | – | Proiectoare de ceață față pentru condus de zi |
| R5 | – | Neutilizat |
| R6 | – | Neutilizat |
| R7 | – | Neutilizat |
| R8 | Mini releu | Releu auxiliar întârziat |
| R9 | – | Neutilizat |
| R10 | Mini releu | Releu demaror |
| R11 | Microreleu | Ambreiaj climatizare |
| R12 | Releu de putere | Ventilator răcire |
| R13 | Mini releu | Ventilator încălzitor |
| R14 | Mini releu | Releu control motor |
| R15 | Releu de putere | Geam spate încălzit |
| R16 | Releu de putere | Aprindere 15 |
| * Mini siguranțe ** Siguranțe cartuș |

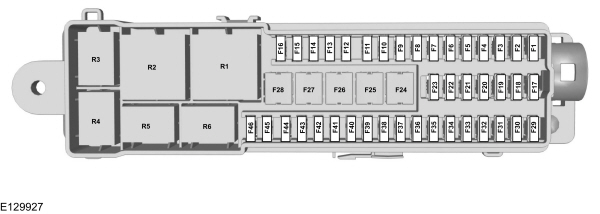

Portbagaj
Panoul cutiei de siguranțe se află în portbagaj, în spatele compartimentului de partea pasagerului.
| Număr | Ampere [A] | Descriere |
|---|---|---|
| Număr | Ampere [A] | Descriere |
| F1 | 5A | Modul acces portbagaj fără mâini |
| F2 | 10 A | Modul vehicul fără cheie |
| F3 | 5A | Mânere uși vehicul fără cheie |
| F4 | 25A | Controler ușă față stânga |
| F5 | 25A | Centralină ușă față dreapta |
| F6 | 25A | Controler ușă spate stânga |
| F7 | 25A | Controler ușă spate dreapta |
| F8 | – | Neutilizat |
| F9 | 25A | Motor scaun partea șoferului |
| F10 | 5A | Alimentare logică modul memorie scaun partea șoferului |
| F11 | 5A | Alimentare bobine de aprindere spate |
| F12 | – | Neutilizat |
| F13 | – | Neutilizat |
| F14 | – | Neutilizat |
| F15 | – | Neutilizat |
| F 16 | – | Neutilizat |
| F17 | – | Neutilizat |
| F18 | – | Neutilizat |
| F19 | – | Neutilizat |
| F20 | – | Neutilizat |
| F21 | – | Neutilizat |
| F22 | – | Neutilizat |
| F23 | 25A | Amplificator audio |
| F24 | 30A | Invertor putere DC/AC |
| F25 | 25A | Portbagaj electric ridicabil |
| Număr | Ampere [A] | Descriere |
|---|---|---|
| F26 | 40A | Accesoriu / Modul control alimentare remorcă 30 1 |
| F27 | – | Neutilizat |
| F28 | – | Neutilizat |
| F29 | 5A | Sistem de detectare unghi mort, cameră marșarier cu asistent parcare |
| F30 | 5A | Modul asistență parcare |
| F31 | – | Neutilizat |
| F32 | 5A | Invertor putere DC/AC |
| F33 | – | Neutilizat |
| F34 | 20A | Încălzire scaun partea șoferului |
| F35 | 20A | Încălzire scaun partea pasagerului |
| F36 | – | Neutilizat |
| F37 | 5A | Trapă |
| F38 | – | Neutilizat |
| F39 | – | Neutilizat |
| F40 | – | Neutilizat |
| F41 | – | Neutilizat |
| F42 | – | Neutilizat |
| F43 | – | Neutilizat |
| F44 | – | Neutilizat |
| F45 | – | Neutilizat |
| F46 | – | Neutilizat |
| R1 | Releu putere | Releu spate 15 |
| R2 | – | Neutilizat |
| R3 | – | Neutilizat |
| R4 | – | Neutilizat |
| R5 | – | Neutilizat |
| R6 | – | Neutilizat |
Schema cutiei de siguranțe și releelor – Ford Escape
Se referă la vehiculele produse în anii:
2014, 2015.

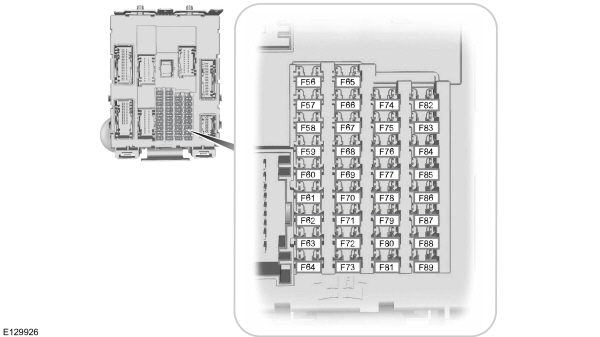

Habitaclu
Panoul cutiei de siguranțe se află în partea dreaptă sub compartimentul pentru obiecte (îndepărtați fundul compartimentului pentru obiecte).
| Număr | Ampere [A] | Descriere |
|---|---|---|
| Număr | Ampere [A] | Descriere |
| F56 | 20A | Alimentarea pompei combustibil, senzor masă aer. |
| F57 | — | Neutilizat. |
| F58 | 5A | Neutilizat (de rezervă). |
| F59 | 5A | Transmițător-receptor antifurt pasiv. |
| F60 | 10 A | Lumină internă. Set comutatoare ușă partea șoferului. Iluminare compartiment motor. Grup comutatoare în panoul de ventilație. |
| F61 | 20A | Brichetă. Punct de alimentare. |
| F62 | 5A | Modul senzor ploaie. Oglindă auto-întunecată. |
| F63 | 10 A | Neutilizat (de rezervă). |
| F64 | — | Neutilizat. |
| F65 | 10 A | Deblocare hayon spate. |
| F66 | 20A | Deblocare ușă partea șoferului. |
| F67 | 7,5 A | SYNCH. Afișaj multifuncțional. Modul sistem poziționare globală. |
| F68 | — | Neutilizat. |
| F69 | 5A | Tablou de bord instrumente. |
| F70 | 20A | Închidere centralizată și deblocare alimentare. |
| F71 | 7,5 A | Unitate control încălzire (climatizare manuală). Reglare electronică automată temperatură dublă. |
| Număr | Ampere [A] | Descriere |
|---|---|---|
| F72 | 7,5 A | Modul volan. |
| F73 | 7,5 A | Conector bus date. |
| F74 | 15A | Alimentare faruri de întâlnire. |
| F75 | 15A | Far proiectoare de ceață. |
| F76 | 10 A | Lumină marșarier. |
| F77 | 20A | Pompă ștergător parbriz. |
| F78 | 5A | Aprindere. Buton pornire. |
| F79 | 15A | Radio. Cititor DVD pentru navigație. Ecran tactil. Comutator lumini de urgență. Comutator blocare uși. |
| F80 | 20A | Alimentare trapă |
| F81 | 5A | Receptor frecvențe radio. |
| F82 | 20A | Pompă ștergător parbriz. |
| F83 | 20A | Închidere centralizată. |
| F84 | 20A | Deblocare ușă alimentare. |
| F85 | 7,5A | Electronică 15 avansare. |
| F86 | 10 A | Modul sistem airbag. Sistem clasificare pasageri. Indicator dezactivare airbag pasager. |
| F87 | 15A | Neutilizat (de rezervă). |
| F88 | 25A | Alimentare pentru F67, F69, F71 și F79. |
| F89 | — | Neutilizat. |
Motor
Panoul de distribuție a puterii se află în compartiment motor (în partea stângă).
| Număr | Ampere [A] | Descriere |
|---|---|---|
| Număr | Ampere [A] | Descriere |
| F7 | 50A** | Sistem antiblocare roți (ABS) și pompă a programului electronic de stabilitate. |
| F8 | 30 A** | Electrovalvă electronică a programului de stabilitate. |
| F9 | — | Neutilizat. |
| F10 | 40A** | Motor ventilator al încălzitorului. |
| F11 | 30 A** | Alimentare modul control caroserie. |
| F12 | 30 A** | Releu modul control sistem transmisie. |
| F13 | 30 A** | Releu demaror. |
| F14 | 25A** | Geam electric spate (fără întrerupător ușă). |
| F15 | 20A** | Brichetă față pentru trabucuri sau priză electrică. |
| F 16 | 25A** | Geam electric față (fără întrerupător ușă). |
| F17 | 20A** | Priză de alimentare spate. |
| F18 | 20A** | Priză de alimentare centrală. |
| F19 | 5A* | Sistem antiblocare roți (ABS) și program electronic de stabilitate 15 avansare. |
| F20 | 15 A* | Claxon. |
| F21 | 5A* | Întrerupător lumină de stop. |
| F22 | 15 A* | Sistem monitorizare baterie. |
| F23 | 5A* | Bobine releu. |
| F24 | 5A* | Modul întrerupător lumină. |
| F25 | 10 A* | Oglindă retrovizoare electrică (fără întrerupător ușă). |
| F26 | 5A* | Alimentare de menținere |
| F27 | 15 A* | Ambreiaj climatizare. |
| F28 | 10 A* | Alimentare vehicul – injector combustibil (motor 2,5L). |
| F29 | 2 5A* | Dezghețare lunetă spate. |
| F30 | — | Neutilizat. |
| F31 | — | Neutilizat. |
| F32 | 15 A* | Alimentare vehicul. |
| F33 | 10 A* | Alimentare vehicul 2. |
| F34 | 10 A* | Alimentare vehicul 3. |
| F35 | 15 A* | Alimentare vehicul 4. |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| F36 | 5A* | Grile active. |
| F37 | 10 A* | Senzor de clasificare a pasagerilor. Indicator de dezactivare a sistemului airbag partea pasagerului. |
| F38 | 5A* | Modul control motor și alimentare aprindere modul control cutie automată. |
| F39 | 5A* | Lumini de zi și alimentare aprindere modul control faruri. |
| F40 | 5A* | Asistență electronică la direcție 15 avans. |
| F41 | 20A* | Alimentare modul control controler caroserie 15. |
| F42 | 15 A* | Ștergător spate. |
| F43 | 15 A* | Alimentare modul control faruri. |
| F44 | 15 A* | Faruri față proiectoare de ceață pentru condus de zi. |
| F45 | — | Neutilizat. |
| F46 | 40A** | Module inteligente motor ștergător. |
| F47 | — | Neutilizat. |
| F48 | 5A* | Tastatură. |
| R1 | — | Neutilizat. |
| R2 | Microreleu | Claxon. |
| R3 | — | Neutilizat. |
| R4 | Microreleu | Faruri față proiectoare de ceață pentru condus de zi. |
| R5 | — | Neutilizat. |
| R6 | — | Neutilizat. |
| R7 | — | Neutilizat. |
| R8 | Releu de putere | Releu accesorii întârziat. |
| R9 | — | Neutilizat. |
| R10 | Mini releu | Releu demaror. |
| R11 | Microreleu | Cuplaj climatizare. |
| R12 | Releu de putere | Ventilator răcire. |
| R13 | Mini releu | Ventilator încălzitor. |
| R14 | Mini releu | Releu control motor. |
| R15 | Releu de putere | Geam spate încălzit. |
| R16 | Releu de putere | Aprindere 15. |
| * Mini siguranțe ** Siguranțe cartuș |
Portbagaj
Panoul cutiei de siguranțe se află în portbagaj, în spatele compartimentului pe partea pasagerului.
| Număr | Ampere [A] | Descriere |
|---|---|---|
| Număr | Ampere [A] | Descriere |
| F1 | 5A | Modul intrare hayon fără mâini. |
| F2 | 10 A | Modul vehicul fără cheie. |
| F3 | 5A | Mânere uși fără cheie. |
| F4 | 25A | Controler ușă față stânga. |
| F5 | 25A | Controler ușă față dreapta. |
| F6 | 25A | Controler ușă spate stânga. |
| F7 | 25A | Controler ușă spate dreapta. |
| F8 | 25A | Scaun partea pasagerului. |
| F9 | 25A | Scaun partea șoferului. |
| F10 | 5A | Alimentare logică modul memorie scaun partea șoferului. |
| F11 | 5A | Alimentare bobine de aprindere spate. |
| F12 | — | Neutilizat. |
| F13 | — | Neutilizat. |
| F14 | — | Neutilizat. |
| F15 | — | Neutilizat. |
| F 16 | — | Neutilizat. |
| F17 | — | Neutilizat. |
| F18 | — | Neutilizat. |
| F19 | — | Neutilizat. |
| F20 | — | Neutilizat. |
| F21 | — | Neutilizat. |
| F22 | — | Neutilizat. |
| F23 | 25A | Amplificator audio. |
| F24 | 30A | Convertor de putere DC/AC. |
| F25 | 25A | Hayon electric. |
| Număr | Ampere [A] | Descriere |
|---|---|---|
| F26 | 40A | Accesorii, modul de remorcare remorcă 30 alimentare 1. |
| F27 | 20A | Priză de alimentare în portbagaj. |
| F28 | — | Neutilizat. |
| F29 | 5A | Sistem de detectare unghi mort. Cameră marșarier cu asistent parcare. |
| F30 | 5A | Modul asistență parcare. |
| F31 | — | Neutilizat. |
| F32 | 5A | Convertor de putere DC/AC. |
| F33 | — | Neutilizat. |
| F34 | 20A | Încălzire scaun partea șoferului. |
| F35 | 20A | Încălzire scaun partea pasagerului. |
| F36 | — | Neutilizat. |
| F37 | — | Neutilizat. |
| F38 | — | Neutilizat. |
| F39 | — | Neutilizat. |
| F40 | — | Neutilizat. |
| F41 | — | Neutilizat. |
| F42 | — | Neutilizat. |
| F43 | — | Neutilizat. |
| F44 | — | Neutilizat. |
| F45 | — | Neutilizat. |
| F46 | — | Neutilizat. |
| R1 | Releu de putere | Releu spate 15. |
| R2 | — | Neutilizat. |
| R3 | — | Neutilizat. |
| R4 | — | Neutilizat. |
| R5 | — | Neutilizat. |
| R6 | — | Neutilizat. |
Schema cutiei de siguranțe și relee – Ford Escape
Se referă la vehiculele produse în anii:
2016.
Habitaclu
Panoul cutiei de siguranțe se află pe partea dreaptă sub compartimentul pentru obiecte (îndepărtați fundul compartimentului pentru obiecte).
| Număr | Ampere [A] | Descriere |
|---|---|---|
| Număr | Ampere [A] | Descriere |
| F56 | 20A | Alimentarea pompei combustibil, senzor de masă aer. |
| F57 | — | Neutilizat. |
| F58 | 5A | Neutilizat (de rezervă). |
| F59 | 5A | Dispozitiv anti-furt pasiv. |
| F60 | 10 A | Lumină interioară. Panou comutatoare ușa partea șoferului. Iluminare compartiment motor. Grup comutatoare în panoul de ventilație. |
| F61 | 20A | Brichetă. Punct de alimentare. |
| F62 | 5A | Modul senzor ploaie. Oglindă auto-întunecată. |
| F63 | 10 A | Neutilizat (de rezervă). |
| F64 | — | Neutilizat. |
| F65 | 10 A | Deblocare hayon spate. |
| F66 | 20A | Deblocare ușă partea șoferului. |
| F67 | 7,5 A | SYNCH. Afișaj multifuncțional. Modul sistem poziționare globală. |
| F68 | — | Neutilizat. |
| F69 | 5A | Tablou de bord instrumente. |
| F70 | 20A | Închidere centralizată și deblocare alimentare. |
| F71 | 7,5 A | Cap de control încălzire (climatizare manuală). Reglare electronică automată temperatură dublă. |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| F72 | 7,5 A | Modul volan. |
| F73 | 7,5 A | Conector magistrală date. |
| F74 | 15A | Alimentare faruri de drum. |
| F75 | 15A | Lumină proiectoare de ceață. |
| F76 | 10 A | Lumină marșarier. |
| F77 | 20A | Pompă ștergător parbriz. |
| F78 | 5A | Aprindere. Buton pornire. |
| F79 | 15A | Radio. Player DVD navigație. Ecran tactil. Comutator lumini de avarie. Comutator blocare uși. |
| F80 | 20A | Alimentare trapă. |
| F81 | 5A | Receptor frecvențe radio. |
| F82 | 20A | Pompă ștergător parbriz. |
| F83 | 20A | Închidere centralizată. |
| F84 | 20A | Deblocare ușă acces. |
| F85 | 7,5A | Electronică 15 avansare. |
| F86 | 10 A | Modul sistem airbag. Sistem clasificare pasageri. Indicator dezactivare airbag pasager. |
| F87 | 15A | Neutilizat (de rezervă). |
| F88 | 25A | Alimentare pentru F67, F69, F71 și F79. |
| F89 | — | Neutilizat. |
Compartiment motor
Cutia de distribuție a alimentării se află în compartiment motor (pe partea stângă).
| Număr | Ampere [A] | Descriere |
|---|---|---|
| Număr | Ampere [A] | Descriere |
| F7 | 50A** | Sistem antiblocare roți (ABS) și pompă a programului de stabilitate electronică. |
| F8 | 30 A** | Electrovalvă a programului de stabilitate. |
| F9 | — | Neutilizat. |
| F10 | 40A** | Motor ventilator al încălzitorului. |
| F11 | — | Neutilizat. |
| F12 | 30 A** | Releu al modulului control al grupului propulsor. |
| F13 | 30 A** | Releu al demarorului. |
| F14 | 25A** | Geam electric spate (fără întrerupătorul ușii). |
| F15 | 20A** | Brichetă față pentru trabucuri sau priză electrică. |
| F 16 | 25A** | Geam electric față (fără întrerupătorul ușii). |
| F17 | 20A** | Priză de alimentare spate. |
| F18 | 20A** | Priză de alimentare centrală. |
| F19 | 5A* | Sistem antiblocare roți (ABS) și program de stabilitate electronică 15 avansare. |
| F20 | 15 A* | Claxon. |
| F21 | 5A* | Întrerupător lumină de stop. |
| F22 | 15 A* | Sistem de monitorizare a bateriei. |
| F23 | 5A* | Bobine de releu. |
| F24 | 5A* | Modul al întrerupătorului de lumină. |
| F25 | 10 A* | Oglindă exterioară controlată electric (fără întrerupătorul ușii). |
| F26 | 5A* | Alimentare de urgență |
| F27 | 15 A* | Ambreiaj climatizare. |
| F28 | 10 A* | Alimentare vehicul – injector combustibil (motor 2,5L). |
| F29 | 2 5A* | Dezghețare lunetă spate. |
| F30 | 15 A* | Oglindă încălzită (minus unitate control ușă). Parc ștergător încălzit. |
| F31 | — | Neutilizat. |
| F32 | 15 A* | Alimentare vehicul. |
| F33 | 10 A* | Alimentare vehicul 2. |
| F34 | 10 A* | Alimentare vehicul 3. |
| F35 | 15 A* | Alimentare vehicul 4. |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| F36 | 5A* | Aripioare active ale radiatorului. |
| F37 | 10 A* | Senzor de clasificare a pasagerilor. Indicator de dezactivare a sistemului airbag partea pasagerului. |
| F38 | 5A* | Modul control motor și alimentare aprindere modul control cutie automată. |
| F39 | 20A* | Scaun șofer încălzit. |
| F40 | 5A* | Asistență electronică la condus 15 avansare. |
| F41 | 20A* | Alimentare modul control caroserie 15. |
| F42 | 15 A* | Ștergător spate. |
| F43 | 15 A* | Alimentare modul control faruri. Lumini de zi. |
| F44 | 15 A* | Faruri față proiectoare de ceață pentru condus de zi. |
| F45 | 20A* | Scaun pasager încălzit. |
| F46 | 40A** | Module inteligente motor ștergătoare parbriz. |
| F47 | 5A* | Oglindă încălzită (mai puțin unitate control ușă). Alimentare releu parcare ștergător încălzit. |
| F48 | 5A* | Tastatură. |
| R1 | — | Neutilizat. |
| R2 | Microreleu | Claxon. |
| R3 | Microreleu | Releu încălzire oglindă (mai puțin unitate control ușă). Releu încălzire parcare ștergător. |
| R4 | Microreleu | Faruri față proiectoare de ceață pentru condus de zi. |
| R5 | — | Neutilizat. |
| R6 | — | Neutilizat. |
| R7 | — | Neutilizat. |
| R8 | Releu de putere | Releu accesorii întârziat. |
| R9 | — | Neutilizat. |
| R10 | Mini releu | Releu demaror. |
| R11 | Microreleu | Ambreiaj climatizare. |
| R12 | Releu de putere | Ventilator răcire. |
| R13 | Mini releu | Ventilator încălzitor. |
| R14 | Mini releu | Releu control motor. |
| R15 | Releu de putere | Geam spate încălzit. |
| R16 | Releu de putere | Aprindere 15. |
| * Mini siguranțe ** Siguranțe cartuș |
Portbagaj
Panoul cutiei de siguranțe se află în portbagaj, în spatele compartimentului pe partea pasagerului.
| Număr | Ampere [A] | Descriere |
|---|---|---|
| Număr | Ampere [A] | Descriere |
| F1 | 5A | Modul acces portbagaj fără mâini. |
| F2 | 10 A | Modul vehicul fără cheie. |
| F3 | 5A | Mânere uși fără cheie vehicul. |
| F4 | 25A | Controler ușă față stânga. |
| F5 | 25A | Controler ușă față dreapta. |
| F6 | 25A | Controler ușă spate stânga. |
| F7 | 25A | Controler ușă spate dreapta. |
| F8 | 25A | Scaun partea pasagerului. |
| F9 | 25A | Scaun partea șoferului. |
| F10 | 5A | Alimentare logică modul memorie scaun partea șoferului. |
| F11 | 5A | Alimentare bobine de aprindere spate. |
| F12 | — | Neutilizat. |
| F13 | — | Neutilizat. |
| F14 | — | Neutilizat. |
| F15 | — | Neutilizat. |
| F 16 | — | Neutilizat. |
| F17 | — | Neutilizat. |
| F18 | — | Neutilizat. |
| F19 | — | Neutilizat. |
| F20 | — | Neutilizat. |
| F21 | — | Neutilizat. |
| F22 | — | Neutilizat. |
| F23 | 25A | Amplificator audio. |
| F24 | 30A | Convertor putere DC/AC. |
| F25 | 25A | Portbagaj electric. |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| F26 | 40A | Accesorii, modul de remorcare remorcă 30 alimentare 1. |
| F27 | 20A | Priză de alimentare în portbagaj. |
| F28 | — | Neutilizat. |
| F29 | 5A | Sistem de detectare unghi mort. Cameră marșarier cu asistent parcare. |
| F30 | 5A | Modul asistență parcare. |
| F31 | — | Neutilizat. |
| F32 | 5A | Convertor de putere DC/AC. |
| F33 | — | Neutilizat. |
| F34 | — | Neutilizat. |
| F35 | — | Neutilizat. |
| F36 | — | Neutilizat. |
| F37 | — | Neutilizat. |
| F38 | — | Neutilizat. |
| F39 | — | Neutilizat. |
| F40 | — | Neutilizat. |
| F41 | — | Neutilizat. |
| F42 | — | Neutilizat. |
| F43 | — | Neutilizat. |
| F44 | — | Neutilizat. |
| F45 | — | Neutilizat. |
| F46 | — | Neutilizat. |
| R1 | Releu de putere | Releu spate 15. |
| R2 | — | Neutilizat. |
| R3 | — | Neutilizat. |
| R4 | — | Neutilizat. |
| R5 | — | Neutilizat. |
| R6 | — | Neutilizat. |
Schema cutiei de siguranțe și relee – Ford Escape
Se referă la vehiculele produse în anii:
2017.
Habitaclu
Panoul cutiei de siguranțe se află pe partea dreaptă sub compartimentul pentru obiecte (îndepărtați fundul compartimentului pentru obiecte).
| Număr | Ampere [A] | Descriere |
|---|---|---|
| Număr | Ampere [A] | Descriere |
| F56 | 20A | Alimentarea pompei combustibil. |
| F57 | — | Neutilizat. |
| F58 | 5A | Releu iluminare interioară. |
| F59 | 5A | Transmițător-receptor antifurt pasiv. |
| F60 | 10 A | Lumină interioară. Set de întrerupătoare ușă șofer. Iluminare compartiment motor. Grup de întrerupătoare în panoul de ventilație. |
| F61 | 20A | Brichetă. Punct de alimentare. |
| F62 | 5A | Modul senzor ploaie. Modul senzor lumină. |
| F63 | 10 A | Modul senzor față. Radar orientat înainte. |
| F64 | — | Neutilizat. |
| F65 | 10 A | Deblocare hayon spate. |
| F66 | 20A | Deblocare ușă șofer. |
| F67 | 7,5A | SYNCH. Display multifuncțional. Modul sistem de poziționare globală. |
| F68 | 15A | Blocare electronică coloana volan. |
| F69 | 5A | Tablou de bord instrumente. |
| F70 | 20A | Închidere centralizată și deblocare alimentare. |
| F71 | 7,5A | Cap de control încălzire (climatizare manuală). Control electronic automat dublu al temperaturii. |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| F72 | 7,5A | Conectorul de legătură date. |
| F73 | 7,5A | Modulul direcției. |
| F74 | 15A | Alimentarea farurilor. |
| F75 | 15A | Lumină de ceață. |
| F76 | 10 A | Lumină de mers înapoi. |
| F77 | 20A | Pompă ștergător parbriz. |
| F78 | 5A | Aprindere. Buton de pornire. Modul vehicul fără cheie. |
| F79 | 15A | Radio. Panou electronic de finisare. Comutator lumini de avarie. Comutator închidere uși. |
| F80 | 20A | Alimentarea trapei. |
| F81 | – | Alimentarea senzorului de mișcare interior. Alimentarea receptorului de frecvență radio. Trapă panoramică electrică/deschisă. |
| F82 | 20A | Pompă ștergător parbriz. |
| F83 | 20A | Închidere centralizată. |
| F84 | 20A | Releu de blocare/deblocare. Releu hayon spate. |
| F85 | 7,5 A | Electronic 15 avansare. |
| F86 | 10 A | Modul sistem airbag. Sistem de clasificare a pasagerilor. Indicator dezactivare airbag pasager. |
| F87 | 15A | Volan încălzit. |
| F88 | 25A | Alimentare KL30. |
| F89 | — | Neutilizat. |
Compartiment motor
Cutia de distribuție a puterii se află în compartiment motor (pe partea stângă).
| Număr | Ampere [A] | Descriere |
|---|---|---|
| Număr | Ampere [A] | Descriere |
| F7 | 50A** | Sistem antiblocare roți (ABS) și pompă a programului electronic de stabilitate. |
| F8 | 30A** | Electrovalvă electronică a programului de stabilitate. |
| F9 | 40A** | Ventilator răcire (600W) |
| F9 | 50A** | Ventilator răcire (390W și 750W). |
| F10 | 40A** | Motor ventilator încălzitor. |
| F11 | 30A** | Alimentare modul control caroserie. Modul calitate tensiune. |
| F12 | 30A** | Releu modul control transmisie. |
| F13 | 30A** | Releu demaror. |
| F14 | 25A** | Ventilator răcire (600W și 750W). |
| F15 | 20A** | Brichetă față pentru trabucuri sau priză electrică. |
| F 16 | — | Neutilizat. |
| F17 | 40A** | Ventilator răcire (600W). |
| F17 | 50A** | Ventilator răcire (750W). |
| F18 | 20A** | Priză centrală de alimentare. |
| F19 | 5A* | Sistem antiblocare roți (ABS) și program electronic de stabilitate 15 avansare. |
| F20 | 15 A* | Claxon. |
| F21 | 5A* | Comutator lumină de stop. |
| F22 | 15 A* | Sistem monitorizare baterie. |
| F23 | 5A* | Bobine releu. |
| F24 | 5A* | Modul comutator lumină. |
| F25 | 10 A* | Sistem clasificare pasageri. |
| F26 | 2 5A* | Pompă ulei. |
| F27 | 15 A* | Ambreiaj climatizare. |
| F28 | 10 A* | Putere vehicul – injector combustibil (motor 2,5L). Sistem informare unghi mort și cameră marșarier (vehicule echipate cu funcție stop/start). |
| F29 | — | Neutilizat. |
| F30 | 10 A* | Parbriz parțial încălzit. |
| F31 | 5A* | Bobină releu control grup propulsor. |
| F32 | 15 A* | Putere vehicul (motor 2,0 l și 2,5 l). |
| F32 | 10 A* | Putere vehicul (motor 1,5 l). |
| F33 | 10 A* | Putere vehicul 2 (motor 2,0 l și 2,5 l). |
| F33 | 15 A* | Putere vehicul 2 (motor 1,5 l). |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| F34 | 10 A* | Puterea vehiculului 3. |
| F35 | 15 A* | Puterea vehiculului 4 (motor 2,0 l și 2,5 l). |
| F35 | 10 A* | Puterea vehiculului 4 (motor 1,5 l). |
| F36 | 5A* | Grile active. |
| F37 | 10 A* | Indicator dezactivare airbag partea pasagerului. |
| F38 | 5A* | Modul control motor și alimentare aprindere modul control transmisie. |
| F39 | 20A* | Scaun șofer încălzit. |
| F40 | 5A* | Servodirecție electronică 15 avansare. |
| F41 | 20A* | Alimentare modul control caroserie 15. |
| F42 | 15 A* | Ștergător spate. |
| F43 | 15 A* | Alimentare modul control faruri. |
| F44 | 5A* | Radar cu vedere înainte. |
| F45 | 20A* | Scaun pasager încălzit. |
| F46 | 40A** | Module inteligente motor ștergătoare parbriz. |
| F47 | — | Neutilizat. |
| F48 | 5A* | Tastatură. |
| R1 | Microreleu | Ventilator răcire (750W). |
| R2 | Microreleu | Claxon. |
| R3 | — | Neutilizat. |
| R4 | — | Neutilizat. |
| R5 | Microreleu | Ventilator răcire (750W). |
| R6 | Microreleu | Ventilator răcire (600W și 750W). |
| R7 | Releu de putere | Parbriz parțial încălzit. |
| R8 | — | Neutilizat. |
| R9 | — | Neutilizat. |
| R10 | Mini releu | Releu demaror. |
| R11 | Microreleu | Ambreiaj climatizare. |
| R12 | Releu de putere | Ventilator răcire. |
| R13 | Mini releu | Ventilator încălzitor. |
| R14 | Mini releu | Releu control motor. |
| R15 | Releu de putere | Ventilator răcire (600W și 750W). |
| R16 | Releu de putere | Aprindere 15. |
| * Mini siguranțe ** Siguranțe cartuș |
Portbagaj
Panoul cutiei de siguranțe se află în portbagaj în spatele compartimentului pe partea pasagerului.
| Număr | Ampere [A] | Descriere |
|---|---|---|
| Număr | Ampere [A] | Descriere |
| F1 | 5A | Modul acces la hayon fără mâini. |
| F2 | 15A | Oglindă retrovizoare exterioară încălzită (fără întrerupătorul ușii). Aripile ștergătoarelor încălzite. |
| F3 | 5A | Mânerele ușilor vehiculului fără cheie. |
| F4 | 25A | Controler ușă față stânga. |
| F5 | 25A | Controler ușă față dreapta. |
| F6 | 25A | Controler ușă spate stânga. |
| F7 | 25A | Controler ușă spate dreapta. |
| F8 | 25A | Scaun partea pasagerului. |
| F9 | 25A | Scaun partea șoferului. |
| F10 | 5A | Alimentare logică modul memorie scaun partea șoferului. |
| F11 | 5A | Alimentare bobine de aprindere spate. |
| F12 | — | Neutilizat. |
| F13 | — | Neutilizat. |
| F14 | 25A | Geamuri electrice (șofer) cu intensitate mare de curent. |
| F15 | 25A | Geamuri electrice (șofer și pasager). |
| F 16 | — | Neutilizat. |
| F17 | — | Neutilizat. |
| F18 | — | Neutilizat. |
| F19 | — | Neutilizat. |
| F20 | 5A | Modem integrat. |
| F21 | — | Neutilizat. |
| F22 | 25A | Geam spate încălzit. |
| F23 | 25A | Amplificator audio. |
| F24 | 30A | Convertor de putere DC/AC. |
| F25 | 25A | Hayon electric. |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| F26 | 20A | Priză de alimentare spate. |
| F27 | 20A | Priză de alimentare în portbagaj. |
| F28 | 40A | Tragere remorcă. |
| F29 | 5A | Sistem de detectare unghi mort. Cameră marșarier cu asistent parcare. |
| F30 | 5A | Modul asistență parcare. |
| F31 | — | Neutilizat. |
| F32 | 5A | Convertor de putere DC/AC. |
| F33 | 10 A | Comutator geamuri alimentat cu curent de intensitate mare. |
| F34 | — | Neutilizat. |
| F35 | — | Neutilizat. |
| F36 | — | Neutilizat. |
| F37 | — | Neutilizat. |
| F38 | — | Neutilizat. |
| F39 | — | Neutilizat. |
| F40 | — | Neutilizat. |
| F41 | — | Neutilizat. |
| F42 | — | Neutilizat. |
| F43 | — | Neutilizat. |
| F44 | — | Neutilizat. |
| F45 | — | Neutilizat. |
| F46 | 5A | Bobină încălzită a releului oglinzii retrovizoare exterioare. |
| R1 | Releu de putere | Releu auxiliar întârziat. |
| R2 | Mini releu | Releu spate 15. |
| R3 | Microreleu | Releu încălzit al lunetei. |
| R4 | — | Neutilizat. |
| R5 | — | Neutilizat. |
| R6 | Microreleu | Releu încălzit al oglinzilor retrovizoare exterioare. |
Schema cutiei de siguranțe și releelor – Ford Escape
Se referă la vehiculele produse în anii:
2018, 2019.
Habitaclu
Panoul cutiei de siguranțe se află pe partea dreaptă sub compartimentul pentru obiecte (îndepărtați fundul compartimentului pentru obiecte).
| Număr | Ampere [A] | Descriere |
|---|---|---|
| Număr | Ampere [A] | Descriere |
| F56 | 20A | Alimentarea pompei combustibil. |
| F57 | — | Neutilizat. |
| F58 | 5A | Releu iluminare interioară. |
| F59 | 5A | Transmițător-receptor antifurt pasiv. |
| F60 | 10 A | Lumină interioară. Set comutatoare ușă șofer. Iluminare compartiment motor. Grup comutatoare în panoul de ventilație. |
| F61 | 20A | Brichetă. Punct de alimentare. |
| F62 | 5A | Modul senzor ploaie. Modul senzor lumină. |
| F63 | 10 A | Modul senzor față. Radar cu vedere înainte. |
| F64 | — | Neutilizat. |
| F65 | 10 A | Deblocare hayon spate. |
| F66 | 20A | Deblocare ușă șofer. |
| F67 | 7,5A | SINCR. Afișaj multifuncțional. Modul GPS. |
| F68 | 15A | Neutilizat (de rezervă). |
| F69 | 5A | Tablou de bord instrumente. |
| F70 | 20A | Închidere centralizată și deblocare alimentare. |
| F71 | 7,5A | Unitate control încălzire (climatizare manuală). Control dublu electronic automat al temperaturii. |
| Număr | Ampere [A] | Descriere |
|---|---|---|
| F72 | 7,5A | Conector de legătură date. |
| F73 | 7,5A | Modul volan. |
| F74 | 15A | Alimentare faruri. |
| F75 | 15A | Far proiectoare de ceață. |
| F76 | 10 A | Lumină marșarier. |
| F77 | 20A | Pompă ștergător parbriz. |
| F78 | 5A | Aprindere. Buton pornire. Modul vehicul fără cheie. |
| F79 | 15A | Radio. Panou de finisare electronic. Comutator lumini de avarie. Comutator blocare uși. |
| F80 | 20A | Alimentare trapă |
| F81 | 5A | Alimentare senzor mișcare interior (2018). Alimentare receptor frecvență radio. Trapă panoramică electrică/deschisă. |
| F82 | 20A | Pompă ștergător parbriz. |
| F83 | 20A | Închidere centralizată. |
| F84 | 20A | Releu blocare/deblocare. Releu hayon spate. |
| F85 | 7,5 A | Electronic 15 avansare. |
| F86 | 10 A | Modul sistem airbag. Sistem clasificare pasageri. Indicator dezactivare airbag pasager. |
| F87 | 15A | Volan încălzit. |
| F88 | — | Neutilizat. |
| F89 | — | Neutilizat. |
Motor
Panoul de distribuție a puterii se află în compartiment motor (pe partea stângă).
| Număr | Ampere [A] | Descriere |
|---|---|---|
| Număr | Ampere [A] | Descriere |
| F7 | 50A | Sistem antiblocare roți (ABS) și pompă a programului de stabilitate electronică. |
| F8 | 30A | Electrovalvă a programului de stabilitate. |
| F9 | 40A | Ventilator răcire (600W) |
| F9 | 50A | Ventilator răcire (390W și 750W). |
| F10 | 40A | Motor ventilator încălzitor. |
| F11 | 30A | Alimentare modul control caroserie. Modul calitate tensiune. |
| F12 | 30A | Releu modul control sistem transmisie. |
| F13 | 30A | Releu demaror. |
| F14 | 25 A | Ventilator răcire (600W și 750W). |
| F15 | 20A | Brichetă față pentru trabucuri sau priză electrică. |
| F 16 | 25 A | Geam electric față (fără întrerupător ușă). |
| F17 | 40A | Ventilator răcire (600W). |
| F17 | 50A | Ventilator răcire (750W). |
| F18 | 20A | Priză alimentare centrală. |
| F19 | 5A | Sistem antiblocare roți (ABS) și program stabilitate electronică 15 avansare. |
| F20 | 15 A | Claxon. |
| F21 | 5A | Întrerupător lumină de stop. |
| F22 | 15 A | Sistem monitorizare baterie. |
| F23 | 5A | Bobine releu. |
| F24 | 5A | Modul întrerupător lumină. |
| F25 | 10 A | Sistem clasificare pasageri. |
| F26 | 25 A | Pompă ulei. |
| F27 | 15 A | Ambreiaj climatizare. |
| F28 | 10 A | Putere vehicul – injector combustibil (motor 2,5L). Sistem informare unghi mort și cameră marșarier (vehicule dotate cu funcție stop/start). |
| F29 | — | Neutilizat. |
| F30 | 10 A | Geam față parțial încălzit. |
| F31 | 5A | Bobină releu control grup propulsor. |
| F32 | 15 A | Putere vehicul (motor 2,0 l și 2,5 l). |
| F32 | 10 A | Putere vehicul (motor 1,5 l). |
| F33 | 10 A | Putere vehicul 2 (motor 2,0 l și 2,5 l). |
| F33 | 15 A | Putere vehicul 2 (motor 1,5 l). |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| F34 | 10 A | Puterea vehiculului 3. |
| F35 | 15 A | Puterea vehiculului 4 (motor 2,0 l și 2,5 l). |
| F35 | 10 A | Puterea vehiculului 4 (motor 1,5 l). |
| F36 | 5A | Aripioare active. |
| F37 | 10 A | Indicator dezactivare sistem airbag partea pasagerului. |
| F38 | 5A | Modul control motor și alimentare aprindere modul control transmisie. |
| F39 | 20A | Scaun șofer încălzit. |
| F40 | 5A | Asistență electronică la condus 15 avansare. |
| F41 | 20A | Alimentare modul control caroserie 15. |
| F42 | 15 A | Ștergător spate. |
| F43 | 15 A | Alimentare modul control faruri. |
| F44 | 5A | Radar cu vedere înainte. |
| F45 | 20A | Scaun pasager încălzit. |
| F46 | 40A | Module inteligente motor ștergătoare parbriz. |
| F47 | — | Neutilizat. |
| F48 | 5A | Tastatură. |
| R1 | Microreleu | Ventilator răcire (750W). |
| R2 | Microreleu | Claxon. |
| R3 | — | Neutilizat. |
| R4 | — | Neutilizat. |
| R5 | Microreleu | Ventilator răcire (750W). |
| R6 | Microreleu | Ventilator răcire (600W și 750W). |
| R7 | Releu de putere | Geam față parțial încălzit. |
| R8 | Mini releu | 2018: Geamuri față electrice cu intensitate mare de curent. 2019: Neutilizat |
| R9 | — | Neutilizat. |
| R10 | Mini releu | Releu demaror. |
| R11 | Microreleu | Cuplaj climatizare. |
| R12 | Releu de putere | Ventilator răcire. |
| R13 | Mini releu | Ventilator încălzitor. |
| R14 | Mini releu | Releu control motor. |
| R15 | Releu de putere | Ventilator răcire (600W și 750W). |
| R16 | Releu de putere | Aprindere 15. |
Portbagaj
Panoul cutiei de siguranțe se află în portbagaj, în spatele compartimentului pe partea pasagerului.
| Număr | Ampere [A] | Descriere |
|---|---|---|
| Număr | Ampere [A] | Descriere |
| F1 | 5A | Modul de intrare pentru hayonul compartiment motor fără mâini. |
| F2 | 15A | Oglindă retrovizoare exterioară încălzită (fără întrerupătorul ușii). Aripile ștergătoarelor încălzite. |
| F3 | 5A | Mânerele ușilor vehiculului fără cheie. |
| F4 | 25A | Controlerul ușii față stânga. |
| F5 | 25A | Controlerul ușii față dreapta. |
| F6 | 25A | Controlerul ușii spate stânga. |
| F7 | 25A | Controlerul ușii spate dreapta. |
| F8 | 25A | Scaun partea pasagerului. |
| F9 | 25A | Scaun partea șoferului. |
| F10 | 5A | Alimentare logică a modulului de memorie a scaunului partea șoferului. |
| F11 | 5A | Alimentare a bobinei de aprindere spate. |
| F12 | — | Neutilizat. |
| F13 | — | Neutilizat. |
| F14 | 5A | Geamuri alimentate cu curent de intensitate mare (releu față). |
| F15 | — | Neutilizat (vehicule cu geamuri electrice cu o singură atingere). |
| F 16 | — | Neutilizat. |
| F17 | — | Neutilizat. |
| F18 | — | Neutilizat. |
| F19 | — | Neutilizat. |
| F20 | 5A | Modem integrat. |
| F21 | — | Neutilizat. |
| F22 | 25A | Lunetă încălzită. |
| F23 | 25A | Amplificator audio. |
| F24 | 30A | Convertor de putere DC/AC. |
| F24 | 40A | Remorcă remorcă (vehicule fără geamuri electrice cu o singură atingere). |
| F25 | 25A | 2018: Hayon electric (vehicule cu geamuri electrice cu o singură atingere). 2019: Hayon electric |
| F25 | 40A | 2018: Remorcă remorcă (vehicule fără geamuri electrice cu o singură atingere). |
| Număr | Ampere [A] | Descriere |
|---|---|---|
| F26 | 20A | Priză de alimentare spate. |
| F27 | 20A | Priză de alimentare în portbagaj. |
| F28 | 40A | Remorcă remorcă (vehicule cu geamuri electrice cu o singură atingere). |
| F28 | 25A | Geamuri electrice partea șoferului și partea pasagerului (vehicule fără geamuri cu o singură atingere). |
| F29 | 5A | Sistem de detectare unghi mort. Cameră marșarier cu asistent parcare. |
| F30 | 5A | Modul asistență parcare. |
| F31 | — | Neutilizat. |
| F32 | 5A | Convertor de putere DC/AC. |
| F33 | 10 A | Comutator geamuri alimentat cu curent de intensitate mare. |
| F34 | — | Neutilizat. |
| F35 | — | Neutilizat. |
| F36 | — | Neutilizat. |
| F37 | — | Neutilizat. |
| F38 | — | Neutilizat. |
| F39 | — | Neutilizat. |
| F40 | — | Neutilizat. |
| F41 | — | Neutilizat. |
| F42 | — | Neutilizat. |
| F43 | — | Neutilizat. |
| F44 | — | Neutilizat. |
| F45 | — | Neutilizat. |
| F46 | 5A | Bobină încălzită releu oglindă retrovizoare exterioară. |
| R1 | Releu de putere | Releu auxiliar întârziat. |
| R2 | Mini releu | Releu spate 15. |
| R3 | Microreleu | Releu încălzit lunetă spate. |
| R4 | — | Neutilizat. |
| R5 | — | Neutilizat. |
| R6 | Microreleu | Releu încălzit oglinzi retrovizoare exterioare. |
Schema cutiei de siguranțe și releelor – Ford Escape
Se referă la vehiculele produse în anii:
2020, 2021, 2022.
Habitaclu
Cutia de siguranțe se află în habitaclu sub compartimentul pentru obiecte (îndepărtați fundul).

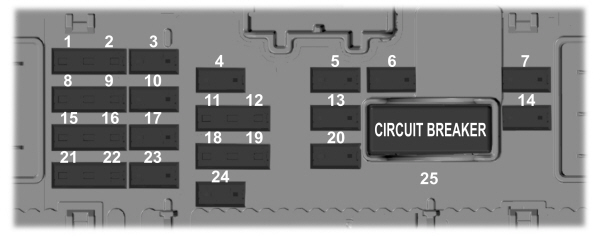

| Număr | Ampere [A] | Descriere |
|---|---|---|
| Număr | Ampere [A] | Descriere |
| 1 | 5A | Neutilizat (de rezervă). |
| 2 | 5A | Neutilizat (de rezervă). |
| 3 | 10 A | Neutilizat (de rezervă). |
| 4 | 10 A | Aprindere. |
| 5 | 20A | Închidere. Deblocare. |
| 6 | 10 A | 2020-2021: Trapă. Invertor curent continuu. 2022: Trapă |
| 7 | 30A | Modul ușă pasager. |
| 8 | 5A | Modul control asistență parcare. |
| 9 | 5A | Oglindă electrocromatică. Modul procesare imagini A. |
| 10 | 10 A | Modul putere extinsă. |
| 11 | 5A | Haion electric. Modul activare haion fără mâini. Modul unitate control telematică. |
| 12 | 5A | Modul afișaj head-up. Comutator tastatură fără cheie. |
| Număr | Ampere [A] | Descriere |
|---|---|---|
| 13 | 15A | Închidere ușă partea șoferului. |
| 14 | 30A | Modul ușă partea șoferului. |
| 15 | 15A | Modul putere extinsă. |
| 16 | 15A | Neutilizat (de rezervă). |
| 17 | 15A | SYNC. Modul transmițător-receptor. Panou control integrat. |
| 18 | 7,5A | Modul încărcare wireless accesorii. |
| 19 | 7,5A | Set întrerupătoare faruri. |
| 20 | 10 A | Neutilizat (de rezervă). |
| 21 | 7,5A | Control climatizare. Modul E-Shifter. |
| 22 | 7,5A | Tablou de bord instrumente. Modul acces. Modul control coloana volan. |
| 23 | 20A | Unitate audio. |
| 24 | 20A | Neutilizat (de rezervă). |
| 25 | 30A | Geamuri electrice. Oglinzi exterioare. |
Compartiment motor

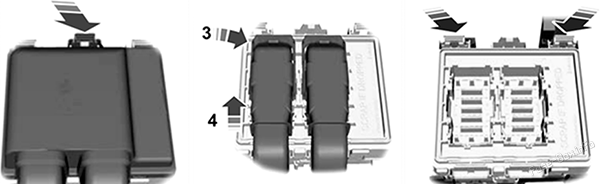

Acces la cutia de siguranțe sub capotă
- Trageți cârligul spre dvs. și îndepărtați capacul superior.
- Trageți maneta conectorului în sus.
- Trageți conectorul în sus pentru a-l îndepărta.
- Trageți ambele cârlige spre dvs. și îndepărtați cutia de siguranțe.
- Întoarceți cutia de siguranțe și deschideți capacul.

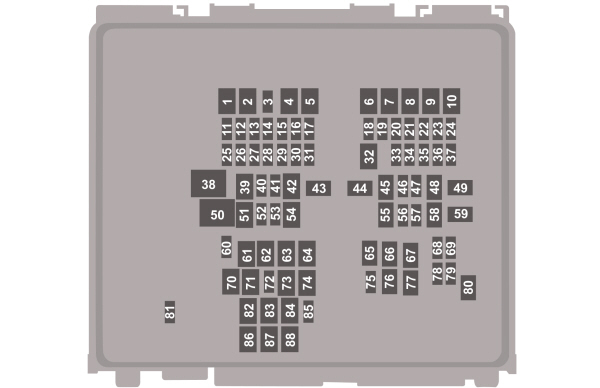

| Număr | Ampere [A] | Descriere |
|---|---|---|
| Număr | Ampere [A] | Descriere |
| 1 | — | Neutilizat. |
| 2 | — | Neutilizat. |
| 3 | — | Neutilizat. |
| 4 | 60A | Încălzitor auxiliar (benzină). |
| 5 | 40A | Încălzitor auxiliar (benzină). |
| 6 | 40A | Încălzitor auxiliar (benzină). |
| 7 | — | Neutilizat. |
| 8 | — | Neutilizat. |
| 9 | — | Neutilizat. |
| 10 | 30A | Demaror. |
| 11 | 15A | Modul control al sistemului de transmisie. |
| 12 | 15A | Modul control al sistemului de transmisie. |
| 13 | 15A | Modul control al sistemului de transmisie. |
| 14 | 15A | Modul control al sistemului de transmisie. |
| 15 | — | Neutilizat. |
| 16 | — | Neutilizat. |
| 17 | — | Neutilizat. |
| 18 | 10 A | Modul control al sistemului de transmisie. |
| 19 | 10 A | Modul al sistemului antiblocare roți. |
| 20 | — | Neutilizat. |
| 21 | 5A | 2020: Pilot automat adaptiv. |
| 22 | 5A | Modul electronic de control al bateriei (hibrid). |
| 23 | 5A | Inel luminos al ușii de încărcare (hibrid). |
| 24 | 20A | Amplificator. |
| 25 | — | Neutilizat. |
| 26 | — | Neutilizat. |
| 27 | — | Neutilizat. |
| 28 | 10 A | Comutator frână. |
| 29 | 5A | Modul control al sistemului de transmisie (hibrid). |
| 30 | 10 A | Control electronic al stabilității (benzină). Pompă ulei transmisie (hibrid). |
| 31 | 5A | Asistență electronică la direcție. |
| 32 | 30A | Controler caroserie. |
| 33 | 10 A | Cameră față asistență parcare. Cameră spate. Sistem informații unghi mort. Acționare cutie (2020). Pilot automat adaptiv (2021-2022). |
| 34 | 10 A | 2020: Nivelare faruri. |
| 35 | 15A | Volan încălzit. |
| 36 | 10 A | Modul control al sistemului de transmisie (hibrid). |
| 37 | 20A | Claxon. |
| 38 | 40A | Motor ventilator. |
| 39 | — | Neutilizat. |
| 40 | 15A | Lamă ștergător încălzită. |
| 41 | 20A | Amplificator. |
| 42 | 30A | Scaun partea șoferului. |
| 43 | 50A | Pompă apă electrică (hibrid). |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 44 | 40A | Modul de remorcare al remorcii. |
| 45 | 30A | Scaun partea pasagerului. |
| 46 | 20A | 2020: Pompă ulei transmisie. |
| 47 | 20A | Scaune încălzite. |
| 48 | 40A | Supape control sistem antiblocare roți. |
| 49 | 60A | Pompă control frână sistem antiblocare roți. |
| 50 | 60A | Ventilator răcire. |
| 51 | 30A | Trapă. |
| 52 | 5A | Convertor DC/DC (hibrid). |
| 53 | 10 A | Modul control încărcare baterie (hibrid). |
| 54 | — | Neutilizat. |
| 55 | — | Neutilizat. |
| 56 | — | Neutilizat. |
| 57 | 10 A | Conector legătură date. |
| 58 | 40A | Cutia de distribuție auxiliară de alimentare (hibrid). |
| 59 | 40A | Modul control controler caroserie. |
| 60 | 5A | 2021-2022: Încărcător USB inteligent. |
| 61 | 20A | Punct de alimentare spate pentru încărcare. |
| 62 | — | Neutilizat. |
| 63 | — | Neutilizat. |
| 64 | 30A | Ușă electrică portbagaj. |
| 65 | — | Neutilizat. |
| 66 | — | Neutilizat. |
| 67 | — | Neutilizat. |
| 68 | 5A | Senzor debit masic aer și temperatură aer admisie (benzină). |
| 69 | 15A | Injectoare combustibil port. |
| 70 | 20A | Punct de alimentare în consola spate. |
| 71 | 20A | Punct de alimentare container media. |
| 72 | 20A | Ștergător lunetă spate. |
| 73 | — | Neutilizat. |
| 74 | 30A | Motor ștergător față. |
| 75 | 10 A | Oglinzi exterioare încălzite. |
| 76 | 30A | Iluminare încălzită. |
| 77 | — | Neutilizat. |
| 78 | 10 A | Climatizare olandeză. |
| 79 | 10 A | 2020: Spălător faruri. |
| 80 | 20A | Pompă combustibil. |
| 81 | 10 A | Pompă spălător lunetă spate. |
| 82 | 40A | 2020-2021: Invertor. |
| 83 | — | Neutilizat. |
| 84 | 40A | Modul control sistem transmisie. |
| 85 | 5A | Senzor ploaie. |
| 86 | — | Neutilizat. |
| 87 | — | Neutilizat. |
| 88 | — | Neutilizat. |
