Ford Transit Custom/Tourneo Custom (2019-2020…) – cutia de siguranțe

Ford Transit Custom/Tourneo Custom (2019-2020 ..) – schema cutiei de siguranțe

Compartiment pasageri

Două cutii de siguranțe se află în spatele panoului detașabil de sub volan – cutia de siguranțe se află în partea dreaptă, iar modul controler caroserie în partea stângă (la vehiculele cu volan pe partea șoferului – invers).

Cutia de siguranțe preliminară

Se află sub scaunul șoferului.

Compartiment motor

2.0L Ecoblue & Vehicul Electric Hibrid Plug-in (PHEV)

2,2 l Diesel

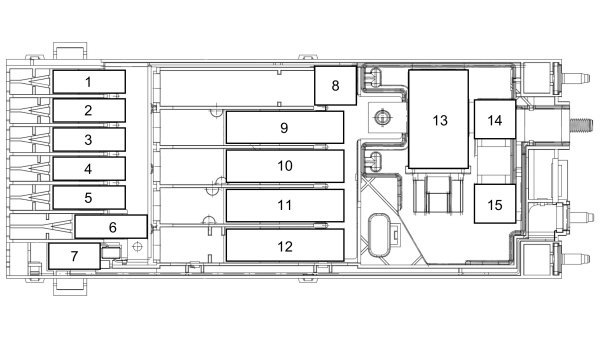

Cutia de siguranțe preliminară

Atribuirea siguranțelor în cutia de siguranțe preliminară (2,0 l Ecoblue și PHEV)

Nr	Ampere [A]	Descriere
1	125A	Modul control caroserie.
2	80A	Servodirecție electronică.
3	150A	Încălzitor suplimentar.
4	–	Neutilizat.
5	–	Neutilizat.
6	150A	Cutia de siguranțe în compartiment pasageri.
7	60A	Camper
8	–	Baterie
9	470A	Invertor DC / DC.
10	300A	Cutia de siguranțe în compartiment motor.
11	–	Neutilizat.
12	150A	Cutia de siguranțe partea șoferului.
13	–	Releu de descărcare a sarcinii.
14	180A	Punct de alimentare suplimentar 1.
15	60A	Punct de alimentare suplimentar 2.

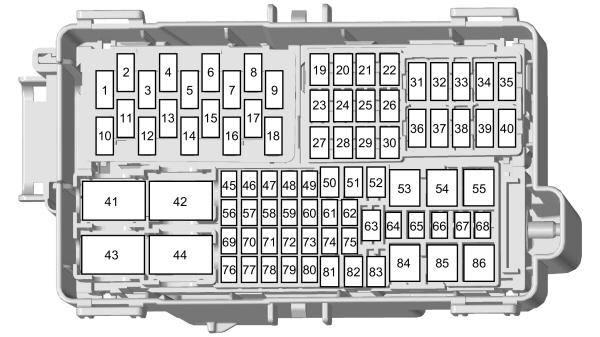

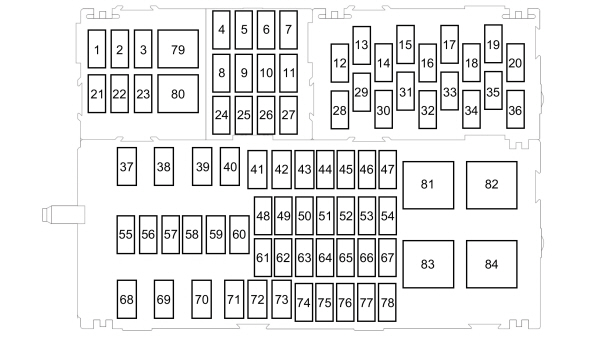

Cutia de siguranțe a compartimentului pasagerilor

Atribuirea siguranțelor în bord (2,0 l Ecoblue)

Nr	Ampere [A]	Descriere
Nr	Ampere [A]	Descriere
1	5A	Port USB.
2	–	Neutilizat.
3	5A	Port USB.
4	–	Neutilizat.
5	5A	Port USB.
6	–	Neutilizat.
7	–	Neutilizat.
8	–	Neutilizat.
9	10 A	Oglinzi exterioare încălzite.
10	–	Neutilizat.
11	–	Neutilizat.
12	–	Neutilizat.
13	–	Neutilizat.
14	–	Neutilizat.
15	–	Neutilizat.
16	5A	Senzor ploaie.
17	–	Neutilizat.
18	20A	Motor ștergător spate.
19	–	Neutilizat.
20	–	Neutilizat.
21	20A	Geam spate încălzit.
22	20A	Geam spate încălzit.
23	20A	Punct alimentare auxiliar.
24	20A	Punct alimentare auxiliar.
25	25A	Motor ștergător față.
26	25A	Motor ștergător față.
27	–	Neutilizat.
28	–	Neutilizat.
29	–	Neutilizat.
30	–	Neutilizat.
31	–	Neutilizat.
32	–	Neutilizat.
33	–	Neutilizat.
34	–	Neutilizat.
35	–	Neutilizat.
36	–	Neutilizat.
37	–	Neutilizat.
38	–	Neutilizat.
39	–	Neutilizat.
40	–	Neutilizat.
41	–	Neutilizat.
42	40A	Releu pornire / start.

Nr	Ampere [A]	Descriere
43	–	Releu de adaptare.
44	40A	Releu de aprindere / pornire.
45	10 A	Modul adaptare.
46	15A	Modul de remorcare remorcă.
47	5A	Încălzitor combustibil.
48	–	Neutilizat.
49	10 A	Comutator pedala frână.
50	–	Neutilizat.
51	–	Neutilizat.
52	30A	Scaun partea șoferului cu suport.
53	60A	Baterie
54	60A	Invertor de putere.
55	50A	Controler caroserie.
56	–	Neutilizat.
57	–	Neutilizat.
58	10 A	Interfață modul caroserie; Modul control interfață Upfitter; A doua cutie de conexiuni.
59	–	Neutilizat.
60	–	Neutilizat.
61	7,5A	Tahograf.
62	15A	Modul interfață Upfitter.
63	20A	Punct de alimentare auxiliar.
64	–	Neutilizat.
65	–	Neutilizat.
66	10 A	Sistem releu de deblocare îmbunătățit.
67	–	Neutilizat.
68	5A	Modul de remorcare remorcă.
69	30A	Servodirecție electronică.
70	–	Neutilizat.
71	10 A	Scaune încălzite.
72	10 A	Scaune încălzite.
73	20A	Modul iluminare față adaptiv; Nivelare faruri.
74	–	Neutilizat.
75	10 A	Cutie distribuție putere.
76	–	Neutilizat.
77	5A	Comutator faruri.
78	–	Neutilizat.
79	5A	Releu de aprindere / pornire.
80	–	Neutilizat.
81	–	Neutilizat.
82	–	Neutilizat.
83	15A	Modul control dinamică vehicul.
84	50A	Controler caroserie.
85	–	Neutilizat.
86	50A	Controler caroserie.

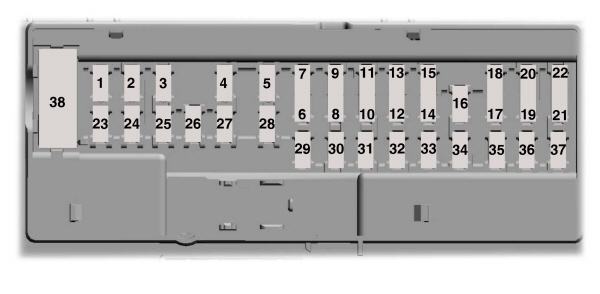

Modul control caroserie

Alocarea siguranțelor în modul control caroserie (2,0 l Ecoblue)

Nr	Ampere [A]	Descriere
Nr	Ampere [A]	Descriere
1	–	Neutilizat.
2	10 A	Invertor de putere.
3	7,5A	Comutator geam electric; Oglinzi exterioare controlate electric.
4	20A	Neutilizat.
5	–	Neutilizat.
6	10 A	Alarmă antifurt.
7	10 A	Neutilizat.
8	5A	Modem telematic.
9	5A	Senzor de intruziune; Climatizare spate.
10	–	Neutilizat.
11	–	Neutilizat.
12	7,5A	Control climatic.
13	7,5A	Conectare date; Coloană de direcție; Bord.
14	15A	Modul control energie baterie – MHEV.
15	15A	Modul SYNC 3.
16	–	Neutilizat.
17	7,5A	Tahograf.
18	7,5A	Neutilizat.

Nr	Ampere [A]	Descriere
19	5A	Alarmă acustică cu suport la baterie.
20	5A	Aprindere.
21	5A	Controlul încălzitorului cu coeficient de temperatură pozitiv.
22	5A	Modul control al alertei pietonale.
23	30A	Gol.
24	30A	Gol.
25	20A	Modulul ușii partea șoferului.
26	30A	Modulul ușii partea pasagerului.
27	30A	Gol.
28	30A	Gol.
29	15A	Gol.
30	5A	Gol.
31	10 A	Conectare date; Receptor telecomandă cheie.
32	20A	Radio; Modul telematic.
33	–	Gol.
34	30A	Tahograf; Centru mesaje; Încălzitor cu coeficient de temperatură pozitiv; Invertor curent continuu / alternativ; Cameră sistem menținere bandă; Asistență parcare; Coloană volan.
35	5A	Gol.
36	15A	Asistență parcare; Cameră sistem menținere bandă; Modul control coloana volan.
37	20A	Gol.
38	30A	Geamuri electrice controlate electric.

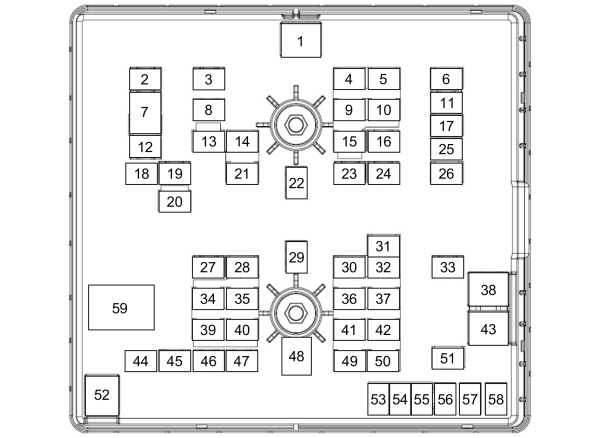

Cutia de siguranțe a compartimentului motor

Atribuirea siguranțelor în compartimentul motor (2,0L Ecoblue)

Nr	Ampere [A]	Descriere
Nr	Ampere [A]	Descriere
1	50A	Ștergător/Ștergătoare parbriz.
2	–	Nu este utilizat.
3	40A	Element încălzitor al geamului față partea șoferului.
4	15A	Pompă spalator parbriz spate.
5	–	Nu este utilizat.
6	–	Nu este utilizat.
7	40A	Motor ventilator față.
8	40A	Element încălzitor al geamului față partea pasagerului.
9	15A	Încuietori uși spate.
10	5A	Modul control energie baterie – MHEV.
11	40A	Punct alimentare auxiliar. Port USB.
12	20A	Claxon
13	20A	Sistem de reducere selectivă catalitică.
14	10 A	Putere vehicul 5.
15	–	Nu este utilizat.
16	–	Nu este utilizat.
17	10 A	Faruri de drum partea șoferului.
18	40A	Dezghețător geam spate.
19	20A	Proiectoare de ceață față.
20	10 A	Oglinzi rabatabile electric.
21	15A	Putere vehicul 4.
22	40A	Motor ventilator spate.
23	20A	Pompă combustibil.
24	40A	Releu demaror.
25	40A	Punct alimentare auxiliar.
26	10 A	Faruri de drum partea pasagerului.
27	40A	Sistem de reducere selectivă catalitică.
28	20A	Putere vehicul 1.
29	40A	Încălzitor filtru combustibil.

Nr	Ampere [A]	Descriere
30	15A	Pompă lichid răcire.
31	5A	Sistem antiblocare roți (ABS).
32	15A	Modul control transmisie.
33	30A	Demaror.
34	15A	Sistem reducere selectivă catalitică.
35	15A	Putere vehicul 2.
36	5A	Demaror integrat cu curea – MHEV.
37	5A	Bujii. Modul control sistem propulsie.
38	60A	Bujii.
39	15A	Sistem reducere selectivă catalitică.
40	10 A	Putere vehicul 3.
41	10 A	Monitor bujii.
42	15A	Unitate control transmisie.
43	60A	Pompă sistem antiblocare.
44	25A	Ventilator răcire.
45	30A	Priză remorcă.
46	–	Neutilizat.
47	40A	Suspensie spate.
48	50A	Ventilator răcire.
49	15A	Senzor oxizi de azot.
50	5A	Încălzitor combustibil închis carter.
51	10 A	Ambreiaj climatizare.
52	50A	Ventilator răcire.
53	5A	Tensionator activ – MHEV.
54	20A	Alarmă urgență.
55	25A	Pompă lichid transmisie.
56	20A	Încălzitor auxiliar alimentat cu combustibil.
57	25A	Sistem antiblocare cu control electronic stabilitate.
58	30A	Priză remorcă.
59	–	Releu ventilator răcire.

Cutia de siguranțe preliminară

Atribuirea siguranțelor în cutia de siguranțe preliminară (2,0 l Ecoblue și PHEV)

Nr	Amperi [A]	Descriere
1	125A	Modul control caroserie.
2	80A	Servodirecție electronică.
3	150A	Încălzitor suplimentar.
4	–	Neutilizat.
5	–	Neutilizat.
6	150A	Cutia de siguranțe în compartiment pasager.
7	60A	Camper
8	–	Baterie
9	470A	Invertor DC / DC.
10	300A	Cutia de siguranțe în compartiment motor.
11	–	Neutilizat.
12	150A	Cutia de siguranțe partea șoferului.
13	–	Releu descărcare sarcină.
14	180A	Punct de alimentare suplimentar 1.
15	60A	Punct de alimentare suplimentar 2.

Cutia de siguranțe a compartimentului pasagerilor

Atribuirea siguranțelor în bord (PHEV)

Nr	Amperi [A]	Descriere
1	–	Neutilizat.
2	–	Neutilizat.
3	–	Neutilizat.
4	20A	Geam spate încălzit.
5	20A	Geam spate încălzit.
6	–	Neutilizat.
7	–	Neutilizat.
8	25A	Motor ștergător parbriz față.
9	25A	Motor ștergător parbriz față.
10	20A	Punct de alimentare auxiliar.
11	20A	Punct de alimentare auxiliar.
12	10 A	Oglinzi exterioare încălzite.
13	–	Neutilizat.
14	–	Neutilizat.
15	–	Neutilizat.
16	5A	Port USB.
17	–	Neutilizat.
18	5A	Port USB.
19	–	Neutilizat.
20	5A	Port USB.
21	–	Neutilizat.
22	–	Neutilizat.
23	–	Neutilizat.
24	–	Neutilizat.
25	–	Neutilizat.
26	–	Neutilizat.
27	–	Neutilizat.
28	20A	Motor ștergător parbriz spate.
29	–	Neutilizat.
30	5A	Ștergătoare parbriz automate.
31	–	Neutilizat.
32	15A	Modul control vehicul.
33	15A	Modul control vehicul.
34	15A	Modul control vehicul.
35	–	Neutilizat.
36	–	Neutilizat.
37	50A	Modul control caroserie.
38	60A	Invertor curent continuu / alternativ.
39	–	Neutilizat.
40	30A	Scaun șofer cu suport.
41	–	Neutilizat.
42	–	Neutilizat.
43	10 A	Comutator frână.
44	–	Neutilizat.
45	10 A	Generator curent continuu / invertor curent alternativ.
46	15A	Modul remorcă.
47	10 A	Modul Upfitter.
48	15A	Interfață Upfitter.
49	5A	Tahograf.
50	–	Neutilizat.
51	10 A	Sistem informații unghi mort.
52	10 A	Cutia de siguranțe în compartiment motor.
53	–	Neutilizat.
54	–	Neutilizat.
55	5A	Modul remorcă.
56	–	Neutilizat.
57	10 A	Releu Upfitter.
58	–	Neutilizat.
59	–	Neutilizat.
60	20A	Punct de alimentare auxiliar.
61	10 A	Cutia de siguranțe în compartiment motor.
62	–	Neutilizat.
63	20A	Control iluminare.
64	10 A	Scaune încălzite.
65	10 A	Scaune încălzite.
66	–

Nr	Amperi [A]	Descriere
1	–	Neutilizat.
2	–	Neutilizat.
3	–	Neutilizat.
4	20A	Geam spate încălzit.
5	20A	Geam spate încălzit.
6	–	Neutilizat.
7	–	Neutilizat.
8	25A	Motor ștergător parbriz față.
9	25A	Motor ștergător parbriz față.
10	20A	Punct de alimentare auxiliar.
11	20A	Punct de alimentare auxiliar.
12	10 A	Oglinzi exterioare încălzite.
13	–	Neutilizat.
14	–	Neutilizat.
15	–	Neutilizat.
16	5A	Port USB.
17	–	Neutilizat.
18	5A	Port USB.
19	–	Neutilizat.
20	5A	Port USB.
21	–	Neutilizat.
22	–	Neutilizat.
23	–	Neutilizat.
24	–	Neutilizat.
25	–	Neutilizat.
26	–	Neutilizat.
27	–	Neutilizat.
28	20A	Motor ștergător parbriz spate.
29	–	Neutilizat.
30	5A	Ștergătoare parbriz automate.
31	–	Neutilizat.
32	15A	Modul control vehicul.
33	15A	Modul control vehicul.
34	15A	Modul control vehicul.
35	–	Neutilizat.
36	–	Neutilizat.
37	50A	Modul control caroserie.
38	60A	Invertor curent continuu / alternativ.
39	–	Neutilizat.
40	30A	Scaun șofer cu suport.
41	–	Neutilizat.
42	–	Neutilizat.
43	10 A	Comutator frână.
44	–	Neutilizat.
45	10 A	Generator curent continuu / invertor curent alternativ.
46	15A	Modul remorcă.
47	10 A	Modul Upfitter.
48	15A	Interfață Upfitter.
49	5A	Tahograf.
50	–	Neutilizat.
51	10 A	Sistem informații punct mort.
52	10 A	Cutia de siguranțe în compartiment motor.
53	–	Neutilizat.
54	–	Neutilizat.
55	5A	Modul remorcă.
56	–	Neutilizat.
57	10 A	Releu Upfitter.
58	–	Neutilizat.
59	–	Neutilizat.
60	20A	Punct de alimentare auxiliar.
61	10 A	Cutia de siguranțe în compartiment motor.
62	–	Neutilizat.
63	20A	Control iluminare.
64	10 A	Scaune încălzite.
65	10 A	Scaune încălzite.
66	–
