Ford Ranger T6 (2011-2018) – cutia de siguranțe
Ford Ranger T6 (2011-2018) – schema cutiei de siguranțe
Anul producției: 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Siguranță brichetă (priză de alimentare) în Ford Ranger T6 (2011-2018) este siguranța 20 în bloc siguranțe în compartiment motor.

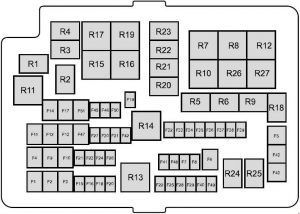

Bloc siguranțe compartiment motor (tip 1)
| Siguranță | Amperi [A] | Descriere |
| 1 | 60 | Alimentare bloc siguranțe
în compartimentul pasagerilor (baterie) |
| 2 | 60 | Alimentare bloc siguranțe
în compartimentul pasagerilor (baterie) |
| 3 | 50 | Benzină:
ventilator răcire motor |
| 60 | Motorină:
modul control bujii incandescente |
|
| 4 | 40 | Modul sistem antiblocare roți (ABS) |
| 5 | 30 | Geamuri electrice (față și spate) |
| 6 | 25 | 2011-2014:
Masă motor cu tracțiune integrală (4WD) |
| 7 | – | – |
| 8 | – | – |
| 9 | 20 | Scaune electrice |
| 10 | 20 | 2015-2018:
Priză alimentare auxiliară bord, partea superioară a consolei |
| 25 | 2011-2014:
Geamuri electrice (față) |
|
| 11 | 30 | Motor ventilator |
| 12 | 25 | Putere motor tracțiune integrală (4WD) |
| 13 | 20 | Bobină demaror |
| 14 | 20 | Geam spate încălzit |
| 15 | 10 | Benzină:
pompă Flex-fuel |
| 20 | Motorină (2013-2016):
Bujie preîncălzire vaporizator |
|
| 15 | Motorină (2011-2012 și 2017-2018):
Bujie preîncălzire vaporizator |
|
| 16 | 10 | Ambreiaj climatizare |
| 17 | 25 | Geamuri electrice (față) |
| 18 | 25 | Motor ștergător față |
| 19 | 25 | 2011-2014:
Masă motor ștergător față |
| 20 | 20 | Brichetă |
| 21 | 15 | Claxon |
| 22 | 15 | 2011-2016:
Injectoare combustibil, valvă flex-fuel |
| 10 | 2017-2018:
Injectoare combustibil, valvă flex-fuel. |
|
| 23 | 10 | Electrovalvă blocare diferențial |
| 24 | 20 | 2011-2014:
Priză alimentare suplimentară (consolă față) |
| 25 | 15 | Bobine de aprindere,
senzor temperatură și debit masic aer, modul bujii incandescente, valvă control vid (VCV), regulator electronic vid (EVRV) |
| 26 | 7,5 | Modul control electronic (ECM) |
| 27 | 10 | Modul control transmisie (TCM) |
| 28 | 10 | Oxigen încălzit în gazele de eșapament,
senzor oxigen încălzit universal, bobine releu |
| 29 | 15 | Modul control electronic (ECM) |
| 30 | 5 | 2015-2018:
Senzor monitorizare baterie |
| 15 | 2011-2014:
Senzor monitorizare baterie |
|
| 31 | 20 | Priză alimentare suplimentară (consolă spate) |
| 32 | 5 | Presostat climatizare |
| 33 | 10 | Modul control transmisie (TCM) |
| 34 | 5 | 2014-2018:
Modul șef echipaj 2011-2013: încălzitor PTC (dacă este instalat) |
| 35 | 20 | Alimentare bloc siguranțe
în compartimentul pasagerilor (aprindere) |
| 36 | 5 | Modul sistem antiblocare roți (ABS) |
| 37 | 10 | Reglare faruri |
| 38 | 20 | 2011-2014:
Scaun încălzit |
| 39 | 10 | Oglinzi electrice |
| 40 | 10 | Pompă vaporizator |
| 41 | 10 | Oglinzi încălzite |
| 42 | 10 | Semnal de avertizare |
| 43 | 30 | 2011-2014:
Parbriz încălzit (dreapta) |
| 44 | 30 | 2011-2014:
Parbriz încălzit (stânga) |
| 45 | 25 | Modul sistem antiblocare roți |
| 46 | 20 | 2011-2014:
Priză de alimentare suplimentară (inserție (consolă centrală)) |
| 20 | 2015-2018:
Izolator baterie |
|
| 47 | 40 | Modul remorcă |
| 48 | – | – |
| 49 | – | – |
| 50 | 5 | Releu aprindere,
bobine releu |
| 51 | 20 | 2011-2018:
Trailer Tow (12 / 13pin Alimentare baterie / Permanent activ) |
| 30 | 2011-2014:
Geamuri electrice (spate) |
|
| Releu |
||
| R1 | Blocare cheie |
|
| R2 | Ștergător pornit sau oprit | |
| R3 | Claxon | |
| R4 | Cuplaj climatizare | |
| R5 | Blocare diferențial | |
| R6 | Ștergătoare | |
| R7 | Ventilator răcire motor jos | |
| R8 | Ventilator răcire motor sus | |
| R9 | Pompă combustibil tip flex,
bujie preîncălzire vaporizator |
|
| R10 | 2011-2014:
Parbriz încălzit |
|
| R12 | – | |
| R13 | Menținere alimentare electronică
modul control (ECM) |
|
| R14 | Aprindere | |
| R15 | Motor 4WD 2
(în sens orar) |
|
| R16 | Motor 4WD 1
(în sens antiorar) |
|
| R17 | Motor 4WD | |
| R18 | Alarmă de securitate | |
| R19 | Demaror | |
| R20 | – | |
| R21 | – | |
| R22 | – | |
| R23 | – | |
| R24 | – | |
| R25 | – | |
| R26 | Motor ventilator | |
| R27 | Scaun electric | |

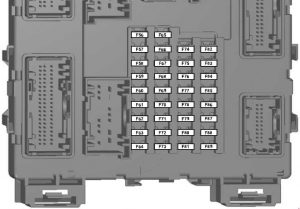

Bloc siguranțe secțiunea pasageri – tip 1
| Număr | Amperaj [A] | Descriere |
| 56 | 20 | Pompă combustibil |
| 57 | – | – |
| 58 | – | – |
| 59 | 5 | Sistem antifurt pasiv (PATS) |
| 60 | 10 | Iluminare interioară,
set de întrerupătoare în ușa partea șoferului, iluminare ambientală, iluminare uși deschise, levier cutie automată, iluminare compartiment picioare |
| 61 | – | – |
| 62 | 5 | Modul senzor ploaie |
| 63 | 5 | Tahograf |
| 64 | – | – |
| 65 | – | – |
| 66 | 20 | Dezactivare ușă partea șoferului,
blocare centrală dublă |
| 67 | 5 | Întrerupător lumină de stop |
| 68 | – | – |
| 69 | 5 | Set semnalizatoare,
modul control integrat (ICP), modul urmărire și blocare |
| 70 | 20 | Închidere centrală |
| 71 | 5 | Climatizare |
| 72 | 7,5 | Semnal de alertă |
| 73 | 5 | Diagnosticare bord II |
| 74 | 20 | Dosar principal |
| 75 | 15 | Faruri față proiectoare de ceață |
| 76 | 10 | Lumină de marșarier, oglindă retrovizoare |
| 77 | 20 | Pompă ștergător parbriz |
| 78 | 5 | Aprindere |
| 79 | 15 | Radio,
semnal audio DIN, sunet FSAO, display multifuncțional |
| 80 | 20 | Display multifuncțional,
Hi audio, audio Bluetooth (2015-2018), modul închidere electrovalvă frână (BVC) (2011-2014) |
| 81 | 5 | Senzor de mișcare interior |
| 82 | 20 | Masa pompă ștergător parbriz |
| 83 | 20 | Bază bloc central |
| 84 | 20 | Dezactivare ușă șofer,
bloc central dublu masiv |
| 85 | 7,5 | Set semnalizatoare, modul asistență parcare,
cameră marșarier, climatizare manuală, oglindă retrovizoare, modul urmărire și blocare |
| 86 | 10 | Sistem de siguranță,
indicator dezactivare airbag pasager |
| 87 | 7,5 | Tahograf |
| 88 | – | – |
| 89 | – | – |
Bloc siguranțe auxiliar
| Poziție | Amperaj [A] | Descriere |
| 1 | 25 | Faruri de întâlnire |
| 2 | 15 | Lumini de poziție |
| 3 | 10 | Lampă avertizare LED |
| 4 | 15 | Faruri de lucru |
| 5 | 20 | Rezervă |
| 6 | 20 | Punct de alimentare |
| 7 | 15 | Lumină mers înapoi |
| 8 | 15 | Semnalizatoare, lumină de stop |
| 9 | 15 | Șef echipaj |
| 10 | 5 | Dezactivează siguranță
(împământarea izolatorului) |
| 11 | – | – |
| 12 | – | – |
| Releu | ||
| R1 | Faruri de lucru | |
| R2 | Lampă de avertizare LED | |
| R3 | Rezervă | |
| R4 | Far de poziție | |
| R5 | Semnalizator (stânga) | |
| R6 | Semnalizator (dreapta) | |
| R7 | Lumină de stop | |
| R8 | – | |
| R9 | – | |
Tablou siguranțe compartiment motor (tip 2)
| Siguranță | Amperaj [A] | Descriere |
| 1 | 25 | Modul inteligent ștergător parbriz |
| 3 | 15 | Senzor ploaie |
| 5 | 20 | Punct de alimentare auxiliar
(spatele consolei centrale) |
| 7 | 20 | Modul control sistem tracțiune |
| 8 | 20 | Colector admisie variabil,
modul control grup propulsor, valvă de ventilare rezervor vapori combustibil, senzor de oxigen încălzit, senzor monitorizare catalizator (CMS) |
| 10 | 20 | Punct de alimentare suplimentar
(brichetă) |
| 11 | 15 | Modul control grup propulsor,
bobină de aprindere |
| 12 | 15 | 2,2 l 3,2 l Duratorq:
alimentare ventilator, modul control grup propulsor, bujițe incandescente |
| 13 | 15 | 2,5 l Duratec:
încălzitor, injectoare combustibil |
| 14 | 15 | 2,2 l Duratorq:
modul control grup propulsor, încălzitor PCV |
| 16 | 20 | Punct de alimentare suplimentar
(brichetă 2) |
| 17 | 20 | Punct de alimentare auxiliar
(spațiu de încărcare spate) |
| 18 | 10 | 2,5 l Duratec:
modul control grup propulsor, menținere putere activă |
| 19 | 10 | Servodirecție electronică |
| 20 | 10 | Control iluminare,
nivelare faruri |
| 21 | – | – |
| 22 | 10 | Ambreiaj climatizare |
| 23 | 15 | Display head-up,
cameră asistență parcare spate, pilot automat adaptiv |
| 24 | 5 | Comutator presiune climatizare
(doar vehicule cu cutie manuală) |
| 25 | 10 | Modul sistem antiblocare roți (ABS) |
| 26 | 10 | Comutator reglare oglindă,
tahograf |
| 27 | 5 | Încălzitor auxiliar |
| 28 | 10 | Modul control sistem tracțiune |
| 29 | – | – |
| 30 | – | – |
| 31 | – | – |
| 34 | 15 | Lumină de stop
(montaj central sus) |
| 35 | 15 | 2,2 l Duratorq și 3,2 l Duratorq:
modul control transmisie |
| 36 | – | – |
| 37 | 10 | Oglindă exterioară încălzită |
| 43 | – | – |
| 44 | – | – |
| 45 | 10 | 2,5 l Duratec:
injectoare combustibil |
| 46 | 10 | – |
| 47 | 10 | Comutator pedala frână |
| 48 | 20 | Claxon |
| 49 | – | – |
| 50 | – | – |
| 51 | – | – |
| 52 | – | – |
| 53 | 10 | Bloc diferențial spate |
| 54 | – | – |
| 55 | – | – |
| Releu |
||
| 2 | Releu electromagnetic demaror | |
| 4 | Releu motor ventilator | |
| 6 | 2,5 l Duratec:
Releu ventilator răcire (ventilator răcire viteză mare) |
|
| 9 | Releu modul control grup motor | |
| 15 | Releu demaror | |
| 32 | 2,5 l Duratec și 2,2 l Duratorq:
pompă combustibil |
|
| 33 | Releu ambreiaj climatizare | |
| 38 | 2,5 l Duratec:
Releu ventilator răcire (viteză mică) |
|
| 39 | Releu putere tracțiune integrală | |
| 40 | Releu lumină de stop
(montaj central sus) |
|
| 41 | Releu claxon | |
| 42 | Motor 4WD nr. 2 releu | |
| 86 | Motor 4WD nr. 1 releu | |
Tablou distribuție alimentare – partea de jos
| Nr | Amperaj [A] | Descriere |
| 56 | – | – |
| 57 | – | – |
| 58 | – | – |
| 59 | 25 | Tractor cu patru roți |
| 60 | 30 | Modul control pompă combustibil |
| 61 | 30 | Dezgheț parbriz
(stânga) |
| 62 | 50 | Modul control caroserie 1
(iluminare) |
| 63 | 30 | 2,5 l Duratec:
ventilator răcire viteză mică |
| 64 | 20 | Conector remorcă |
| 65 | 20 | Scaune față încălzite |
| 66 | 30 | Dezgheț parbriz
(dreapta) |
| 67 | 50 | Modul control caroserie 2 |
| 68 | 20 | Dezghețător geam spate |
| 69 | 30 | Sistem antiblocare
(valve) |
| 70 | – | – |
| 71 | 50 | 2,5 l Duratec:
Ventilator răcire rapid |
| 72 | – | – |
| 73 | – | – |
| 74 | 20 | Scaun partea șoferului cu asistență |
| 75 | – | – |
| 76 | – | – |
| 77 | – | – |
| 78 | – | – |
| 79 | 40 | Motor ventilator |
| 80 | – | – |
| 81 | 40 | Invertor |
| 82 | 60 | Sistem antiblocare roți
(pompă) |
| 83 | 25 | Motor ștergător față |
| 84 | 30 | Electrovalvă demaror |
| 85 | – | – |
| 87 | 40 | Modul remorcă |
Bloc siguranțe curent mare
| Nr | Amperaj [A] | Descriere |
| 1 | 70 | 2,5 l Duratec:
Unitate control încălzire (pornire la rece) |
| 60 | 2,2 l Duratorq și 3,2 l Duratorq:
modul bujii incandescente. |
|
| 2 | 125 | Modul control caroserie 1 |
| 3 | 50 | 2,5 l Duratec:
modul control caroserie 2 2,2 l Duratorq și 3,2 l Duratorq: modul control caroserie, cameră marșarier în timpul parcării, modul calitate tensiune, pilot automat adaptiv, afişaj head-up |
| 4 | – | Bare colective pentru panou distribuție |
Insert siguranță montat pe baterie
| Nr | Amperi [A] | Descriere |
| 1 | 225 | Modul control caroserie 1 |
| 2 | 125 | Servodirecție electronică. |
Bloc siguranțe secțiune pasageri (tip 2)
| Nr | Amperaggi [A] | Descriere |
| 1 | 10 | Lampă mănuși,
lampă hartă, economisire baterie, consolă superioară, parasolar, mâner, levier cutie automată (diesel) |
| 2 | 7,5 | – |
| 3 | 20 | Bloc ușă partea șoferului,
releu de deblocare capac combustibil, releu dublu încuietoare ușă, Aux |
| 4 | 5 | – |
| 5 | 20 | – |
| 6 | 10 | – |
| 7 | 10 | – |
| 8 | 10 | Alarmă de securitate |
| 9 | 10 | – |
| 10 | 5 | – |
| 11 | 5 | Senzor de mișcare interior |
| 12 | 7,5 | Panou de control electronic,
climatizare |
| 13 | 7,5 | Set de semnalizatoare,
conector date, modul control coloana volan |
| 14 | 10 | – |
| 15 | 10 | Modul portal,
conexiune inteligentă date, OBDII (RHD) |
| 16 | 15 | Protecție copii |
| 17 | 5 | Semnalizator acustic pe baterie,
modul urmărire și blocare |
| 18 | 5 | Aprindere |
| 19 | 7,5 | – |
| 20 | 7,5 | Modul control faruri |
| 21 | 5 | Senzor de umiditate și temperatură în mașină |
| 22 | 5 | – |
| 23 | 10 | Invertor, Geam în ușa partea șoferului, Închidere centrală |
| 24 | 20 | Închidere centrală |
| 25 | 30 | Modul control ușa partea șoferului
(ridicare/coborâre toate ușile cu o singură atingere) (doar un buton pentru deschiderea/coborârea șoferului) |
| 26 | 30 | Modul control ușa partea pasagerului
(geam electric) (o atingere sus/jos) |
| 27 | 30 | – |
| 28 | 10 | – |
| 29 | 30 | Modul control ușa spate stânga
(geam electric) (o atingere sus/jos) |
| 30 | 30 | Modul control ușa spate dreapta
(geam electric) (o atingere sus/jos) |
| 31 | 15 | Tahograf |
| 32 | 10 | Modul emițător-receptor radio,
modul SYNC, GPS, display multifuncțional, telecomandă |
| 33 | 20 | Unitate audio |
| 34 | 30 | Releu demaror |
| 35 | 5 | Modul control limitări |
| 36 | 15 | Oglindă retrovizoare interioară cu funcție de întunecare automată |
| 37 | 15 | – |
| 38 | 30 | Geamuri electrice
(fără modul control ușă) (o atingere sus/jos – doar șofer) |
