Fiat 500 (2007-2022) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Fiat 500 (2007-2022), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (schema siguranțelor).
Fiat 500 (2007-2010) – schema siguranței
Anul producției: 2007, 2008, 2009, 2010.
Siguranța brichetă (priză de alimentare) în Fiat 500 (2007-2010) este siguranța F85 în bloc siguranțe în compartiment motor.
Bloc siguranțe în bord
| Descriere | Nr | Amperaj [A] |
| Alimentarea farului de întâlnire dreapta | F12 | 7,5 |
| Alimentarea farului de întâlnire stânga și
controler direcție faruri. |
F13 | 7,5 |
| Comutator grup control electrovalvă bypass compartiment motor/ | F31 | 5 |
| Lumini lampi de bun venit față și spate;
Iluminare portbagaj și uși. |
F32 | 7,5 |
| Presă diagnostic;
Radio auto; Climatizare; EOBD. |
F36 | 10 |
| Comutator lumini de stop;
Nod bord. |
F37 | 5 |
| Închidere centralizată uși | F38 | 20 |
| Pompă ștergător parbriz față
și spate. |
F43 | 15 |
| Geam electric partea șoferului | F47 | 20 |
| Geam electric partea pasagerului | F48 | 20 |
| Senzor parcare;
Comutatoare iluminare; Oglinzi electrice. |
F49 | 5 |
| Nod sistem airbag | F50 | 7,5 |
| Comutator radio auto;
Convergență; Climatizare; Lumini de stop; Ambreiaj. |
F51 | 7,5 |
| Nod bord | F53 | 5 |

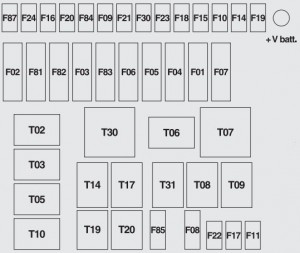

Bloc siguranțe în compartiment motor
| Descriere | Nr | Amperaj [A] |
| Ventilator sistem de climatizare | F08 | 30 |
| Remorcă | F09 | 15 |
| Semnalizatoare acustice | F10 | 15 |
| Sistem control motor
(sarcini secundare). |
F11 | 10 |
| Faruri principale | F14 | 15 |
| Motor trapă | F15 | 20 |
| +15 Controler motor;
Control robotizat transmisie Dualogic; Bobină releu T20. |
F 16 | 7,5 |
| Unitate control motor | F17 | 10 |
| Unitate control motor (1,2 8 V) | F18 | 7,5 |
| Controler motor;
Bobină releu T09 (1.3 Multijet, 1.4 16V). |
F18 | 7,5 |
| Compresor aer condiționat | F19 | 7,5 |
| Geam spate încălzit;
Dezghețare oglinzi. |
F20 | 30 |
| Pompă combustibil | F21 | 15 |
| Bobină de aprindere;
injectoare (1.2 8V). |
F22 | 15 |
| Modul control motor (1.3 Multijet) | F22 | 20 |
| Sistem frâne
(modul control, valve) |
F23 | 20 |
| +15 Sistem frâne, direcție electrică,
Senzor de înclinare. |
F24 | 7,5 |
| Proiectoare de ceață | F30 | 15 |
| Transmisie Dualogic
(modul control, electrovalve) |
F84 | 10 |
| Presso față
(cu sau fără priză brichetă). |
F85 | 15 |
| +15 pentru lumini marșarier, măsurător debit,
senzor apă în motorină, bobine relee T02, T05, T14 și T19. |
F87 | 7,5 |
| Descriere | Nr | Amperaj [A] |
| Faruri principali | T02 | 20 |
| Semnalizatoare acustice | T03 | 20 |
| Compresor aer condiționat | T05 | 20 |
| Ventilator răcire motor o viteză;
Ventilator răcire motor viteză joasă. |
T06 | 30 |
| Ventilator răcire motor viteză mare | T07 | 50 |
| Ventilator sistem climatizare | T08 | 30 |
| Sistem control motor
(releu principal). |
T09 | 30 |
| Rezervă | T10 | 20 |
| Proiectoare de ceață | T14 | 20 |
| Pompă combustibil | T17 | 30 |
| Evaporare | T19 | 30 |
| Începe prevenirea transmisiei robotizate
. |
T20 | 30 |
| Pompă cu bloc transmisie Dualogic | T30 | 50 |
| Presiune față
(cu sau fără brichetă). |
T51 | 30 |
Fiat 500 (2010-2014) – schema cutiei de siguranțe
Anul producției: 2010, 2011, 2012, 2013, 2014.
Siguranță brichetă (priză de alimentare) în Fiat 500 (2010-2014) este siguranța F85 în cutia de siguranțe din compartiment motor.

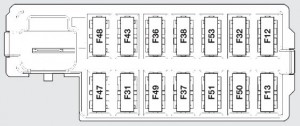

Cutia de siguranțe în bord
| Descriere | Nr | Amperaj [A] |
| Alimentarea faruri de întâlnire dreapta | F12 | 7,5 |
| Alimentarea faruri de întâlnire stânga și controler direcție faruri | F13 | 7,5 |
| Lumini lampi interioare față și spate; Iluminare portbagaj și uși. | F32 | 7,5 |
| Priză diagnostic; Radio auto; Climatizare; EOBD. | F36 | 10 |
| Comutator lumini de stop; Nod bord. | F37 | 5 |
| Închidere centralizată uși | F38 | 20 |
| Pompă ștergător față, spate | F43 | 15 |
| Geam electric partea șoferului | F47 | 20 |
| Geam electric partea pasagerului | F48 | 20 |
| Senzor parcare; Comutatoare iluminare; Oglinzi electrice. | F49 | 5 |
| Comutator radio auto; Convergență; Climatizare; Lumini de stop; Ambreiaj. | F51 | 7,5 |
| Nod bord | F53 | 5 |
Cutia de siguranțe în compartiment motor
| Descriere | Nr | Amperaj [A] |
| Ventilator sistem climatizare | F08 | 30 |
| Display | F09 | 15 |
| Buzzere | F10 | 15 |
| Unitate control motor (sarcini secundare) | F11 | 10 |
| Faruri principale | F14 | 15 |
| Motor trapă | F15 | 20 |
| Geam spate încălzit; Dezghețare oglinzi. | F20 | 30 |
| Proiectoare de ceață | F30 | 15 |
| Priză față (cu sau fără ștecher brichetă). | F85 | 15 |
Fiat 500 (2015-2019) – schema cutiei de siguranțe
Anul producției: 2015, 2016, 2017, 2018, 2019.
Siguranță brichetă (priză de alimentare) în Fiat 500 este siguranța F85 în bloc siguranțe în compartiment motor.
Bloc siguranțe în bord
| Descriere | Număr | Amperaj [A] |
| Alimentarea farurilor de întâlnire stângi și unitatea de control a orientării farurilor. | F13 | 5 * |
| Priză diagnostic; Radio; Climatizare; EOBD. | F36 | 15 |
| Comutator lumină de stop; Nucleu bord. | F37 | 5 |
| Închidere centralizată | F38 | 20 |
| Pompă spălător parbriz față și spate | F43 | 15 |
| Geam electric partea șoferului | F47 | 20 |
| Geam electric partea pasagerului | F48 | 20 |
| Senzori parcare; Control iluminare; Oglinzi electrice. | F49 | 5 |
| Climatizare; Lumini de stop; Ambreiaj; Trapă; Oglinzi electrice. | F51 | 7,5 |
| Nucleu compartiment habitaclu | F53 | 5 |
* Pentru versiuni / piețe unde este prevăzut
Bloc siguranțe în compartiment motor
| Descriere | Număr | Amperaj [A] |
| HI-FI | F02 | 20 |
| Ventilatorul de climatizare | F08 | 30 |
| Spray faruri | F09 | 30 |
| Claxon | F10 | 10 |
| Faruri de drum | F14 | 15 |
| Motor electric pentru trapă | F15 | 20 |
| Alimentare (Power+) pentru modul control al cutiei Dualogic. | F 16 | 7,5 |
| Geam spate încălzit | F20 | 30 |
| Proiectoare de ceață | F30 | 15 |
| Modul control al cutiei Dualogic | F84 | 10 |
| Priză alimentare față (cu brichetă sau fără) | F85 | 20 |
Schema cutiei de siguranțe și relee – Fiat 500
Se referă la vehiculele produse în anii:
2020, 2021.

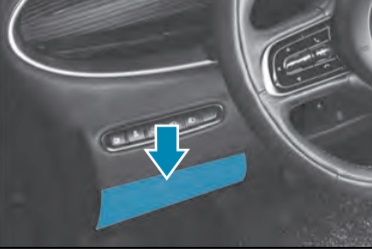

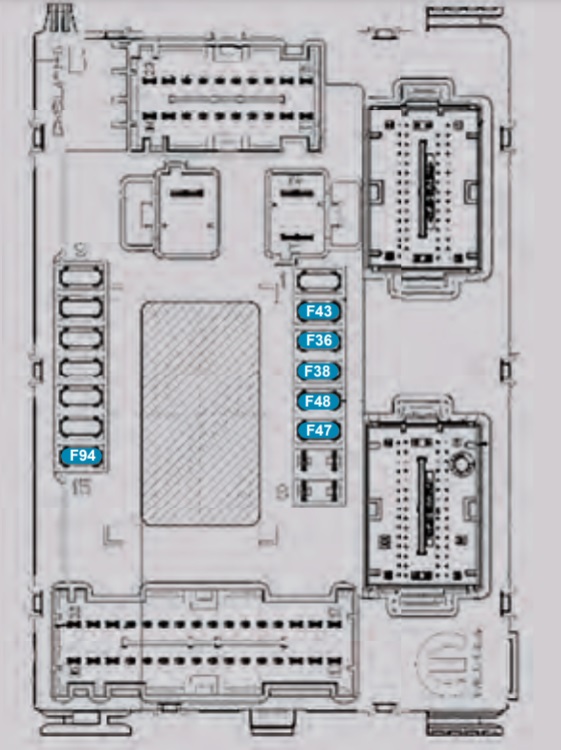

Cutia de siguranțe a bordului
| Număr | Descriere | Amperaj [A] |
| F36 | Alimentarea sistemului de climatizare; FIAT Link &; Drive; Port date USB; Display Uconnect™; Controlul frânei de parcare electrică; Port EOBD. | 15A |
| F38 | Blocare hayon spate | 20A |
| F43 | Pompă ștergător parbriz | 20A |
| F47 | Geam față electric (partea șoferului) | 20A |
| F48 | Geam față electric (partea pasagerului) | 20A |
| F94 | Priză 12V | 15A |

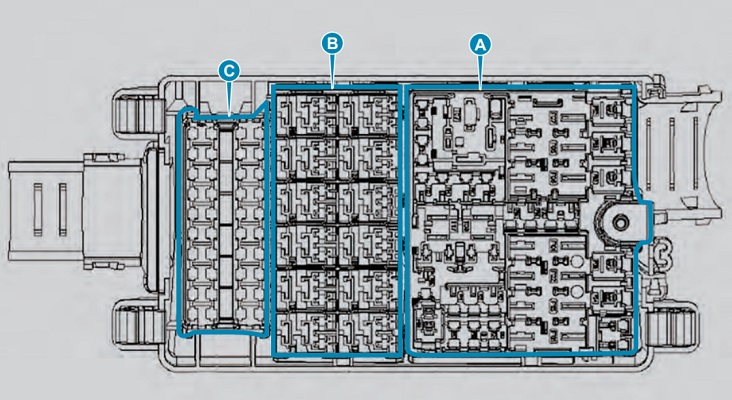

Cutia de siguranțe în compartiment motor

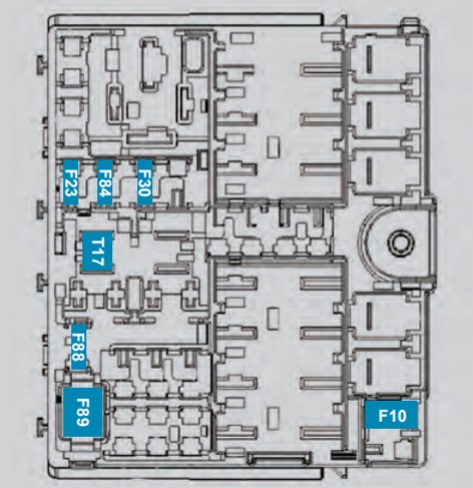

Cutia de siguranțe A
| Număr | Descriere | Amperaj [A] |
| F10 | Claxon | 10 |
| F23 | Scaune încălzite (dacă sunt prevăzute) | 20 |
| F30 | Parbriz încălzit (unde este prevăzut) | 20 |
| F84 | Presso de aprindere 12 V | 20 |
| F88 | Oglinzi laterale încălzite (unde sunt prevăzute) | 7,4 |
| F89 | Parbriz spate încălzit | 20 |
| T17 | Dezghețare oglinzi exterioare; Parbriz spate încălzit. | 30 |

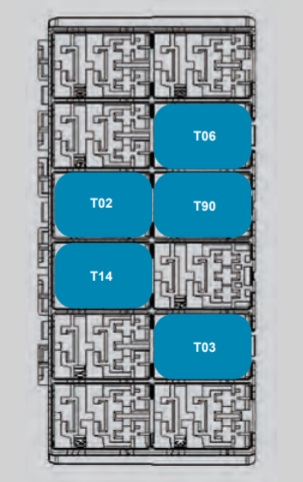

Cutia de siguranțe B
| Număr | Descriere | Amperi [A] |
| T02 | Scaune încălzite (dacă sunt prevăzute) | 30 |
| T03 | Claxon | 20 |
| T06 | Scaune încălzite (dacă sunt prevăzute) | 30 |
| T14 | Presso de aprindere 12 V | 20 |
| T90 | Parbriz încălzit (unde este prevăzut) | 30 |
Cutia de siguranțe C
| Număr | Descriere | Amperaj [A] |
| F02 | Încuietori electrice partea șoferului | 10 |
| F09 | Încuietori electrice partea pasagerului | 10 |
| F12 | Amplificator audio (unde este prevăzut) | 20 |
| F13 | Mișcarea trapei (dacă este prevăzută) | 20 |
Schema cutiei de siguranțe și relee – Fiat 500
Se referă la vehiculele produse în anii:
2022
Cutia de siguranțe a bordului
| Număr | Descriere | Amperaj [A] |
| F36 | Alimentarea sistemului de climatizare; FIAT Link &; Drive; Port date USB; Display Uconnect™; Controlul frânei de parcare electrică; Port EOBD. | 15A |
| F38 | Blocarea hayonului spate | 20A |
| F43 | Pompă ștergător parbriz | 20A |
| F47 | Geam față electric (partea șoferului) | 20A |
| F48 | Geam față electric (partea pasagerului) | 20A |
| F94 | Priză 12V | 15A |
Cutia de siguranțe în compartiment motor
Cutia de siguranțe A
| Număr | Descriere | Amperaj [A] |
| F10 | Claxon | 10 |
| F23 | Scaune încălzite (dacă este prevăzut) | 20 |
| F30 | Parbriz încălzit (unde este prevăzut) | 20 |
| F84 | Presso de pornire 12 V | 20 |
| F88 | Oglinzi laterale încălzite (unde este prevăzut) | 7,4 |
| F89 | Parbriz spate încălzit | 20 |
| T17 | Dezumidificare oglinzi exterioare; Parbriz spate încălzit. | 30 |
Cutia de siguranțe B
| Număr | Descriere | Amperaj [A] |
| T02 | Scaune încălzite (dacă este prevăzut) | 30 |
| T03 | Claxon | 20 |
| T06 | Scaune încălzite (dacă este prevăzut) | 30 |
| T14 | Presă de aprindere 12 V | 20 |
| T90 | Parbriz încălzit (unde este prevăzut) | 30 |

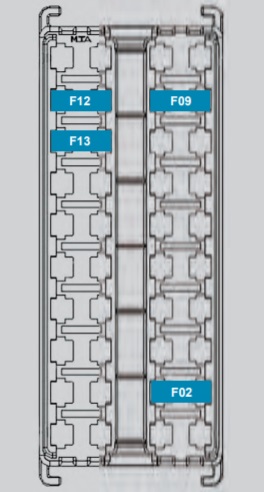

Cutia de siguranțe C
| Număr | Descriere | Amperaj [A] |
| F02 | Încuietoare electrică partea șoferului | 10 |
| F09 | Încuietoare electrică partea pasagerului | 10 |
| F12 | Amplificator audio (unde este prevăzut) | 20 |
| F13 | Mișcarea trapei (dacă este prevăzută) | 20 |
