În acest articol, vei găsi diagramele cutiei de siguranțe a Fiat Multipla II (2004-2010), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
Fiat Multipla II (2004-2010) – schema siguranțelor Anul producției: 2004, 2005, 2006, 2007, 2008, 2009, 2010.
Siguranță brichetă (priză de alimentare) în Fiat Multipla mk2 (2004-2010) este siguranța 6 în cutia de siguranțe din compartimentul pasagerului.

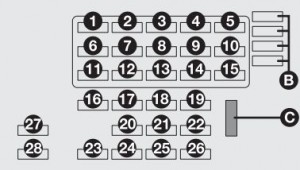

Fiat Multipla II – siguranțe – compartiment pasager
Descriere Amp [A] Nr
Faruri de întâlnire dreapta
10
1
Faruri de întâlnire stânga
10
2
Luminiță de avertizare faruri de întâlnire
10
2
Proiectoare de ceață spate
20
3
Luminiță de avertizare proiectoare de ceață spate.
20
3
Putere lumini laterale și spate
20
3
Faruri de drum stânga
10
4
Ventilator habitaclu
30
5
Iluminare număr dreapta
10
6
Far față dreapta
10
6
Brichetă
10
6
Iluminare scrumieră
10
6
Luminiță laterală și spate
10
6
Iluminare sistem audio
10
6
Far spate stânga
10
6
Iluminare număr stânga
10
7
Far lateral față stânga
10
7
Far spate dreapta
10
7
Iluminare instalație încălzire
10
7
Faruri de drum dreapta
10
8
Luminiță de avertizare lichid frâne
10
8
Reglare faruri față
10
8
Bobină releu ștergător
10
8
Brichetă
15
9
Compresor climatizare
15
9
Spray faruri
20
10
Ștergător
20
10
Ștergător lunetă
20
10
Claxon
20
11
+ 30 bord
10
12
+ 30 lămpi plafon față
10
12
+ 30 tester EOBD Fiat
10
12
+ 30 lămpi plafon spate
10
12
+ 30 sistem audio
10
12
+ 30 connect-nav
10
12
+ 30 navigator
10
12
+ 30 ceas
10
12
+ 30 trapă
10
12
+ 30 webasto (încălzitor suplimentar)
10
12
+ 30 unitate control antifurt
10
12
Luminiță marșarier
15
13
Semnalizatoare față
15
13
Luminiță frână
15
13
A treia lumină de stop
15
13
Semnalizatoare spate
15
13
Luminiță de avertizare semnalizatoare
15
13
Semnalizatoare laterale
15
13
Luminiță de avertizare lumină de urgență
15
13
+ 15 telefoane mobile
15
13
+ 15 sistem audio
15
13
+ 15 connect-nav
15
13
+ 15 navigator
15
13
Unitate control antifurt
15
13
Putere lumină de pericol
10
14
Diod antifurt
10
14
Unitate control antifurt
10
14
Geam spate încălzit
30
15
Dezgheț electric oglinzi
30
15
Proiectoare de ceață față
15
16
Mișcare electrică oglindă
7,5
17
Recirculare aer
7,5
17
Bobină releu brichetă
7,5
17
Bobină releu ștergător față
7,5
17
Bobină releu scaun electric
7,5
17
Bobină releu încălzitor
7,5
17
Bobină încălzită releu lunetă spate
7,5
17
Bobină releu priză 12V
7,5
17
Geamuri față electrice
30
18
Priză 12V în tunel
30
19
Priză 12V în portbagaj
25
19
Setare preliminară frigider
25
20
Ridicător geam electric scaun
25
20
Dezgheț electric oglinzi
7,5
21
Circuit airbag
7,5
22
Buton ASR ON
7,5
23
Unitate control ABI (geamuri electrice/închidere uși față).
20
24
+ 15 setări telefon
7,5
25
+ 15 sistem audio
7,5
25
+ 15 bobine releu trapă
7,5
25
+ 15 navigator
7,5
25
+ 15 receptoare telecomandă
7,5
25
+ 15 taximetre
7,5
25
+ 15 Airbag
7,5
25
+ 15 cutie GSM
7,5
25
+ 15 Unitate control ABI
7,5
25
+ 30 taximetre
7,5
26
+ 30 trapă
25
27
Geamuri spate electrice
25
28
Fiat Multipla II – cutia de siguranțe compartiment motor
Descriere Amp [A] Nr
Codice Fiat
7,5
29
Caldaia Webasto (încălzitor suplimentar).
20
30
Releu principal
7,5
31
Sistem antiblocare roți (ABS)
10
32
Încălzire filtru motorină
25
33
+ 15 CCM și modul control cod Fiat
7,5
34
Pompă pulverizatoare faruri
30
35
Fiat Multipla II – siguranțe – compartiment motor
Descriere Amp [A] Nr
Senzor de oxigen
15
36
+ 15 CCM și modul control cod Fiat
7,5
37
+ 30 Modul control cod Fiat
7,5
38
+ 15 Sistem antiblocare roți (ABS)
7,5
39
Pompă spălător faruri
20
40
Fiat Multipla II – siguranțe – compartiment motor
Descriere Amp [A] Nr
Ventilator răcire motor (cu încălzitor)
40
41
Ventilator răcire motor (cu climatizare)
50
41
Bujie aprindere
60
42
Sistem antiblocare roți (ABS)
60
43
Fiat Multipla II – siguranțe – compartiment motor
Descriere Amp [A] Nr
Comutator aprindere (EFI)
30
44
Injecție electronică (IGN)
30
45
Protecție unitate control suplimentar
60
46
Protecție unitate control compartiment pasageri
80
47
Radiotaxi
7,5
48
