Fiat Scudo (2006-2016) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Fiat Scudo (2006-2016), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța repartizarea fiecărei siguranțe (schema siguranțelor).
Fiat Scudo (2006-2016) – schema siguranței
Anul producției: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.
Siguranță brichetă (priză de alimentare) în Fiat Scudo (2006-2016) este siguranța F9 în bloc siguranțe.

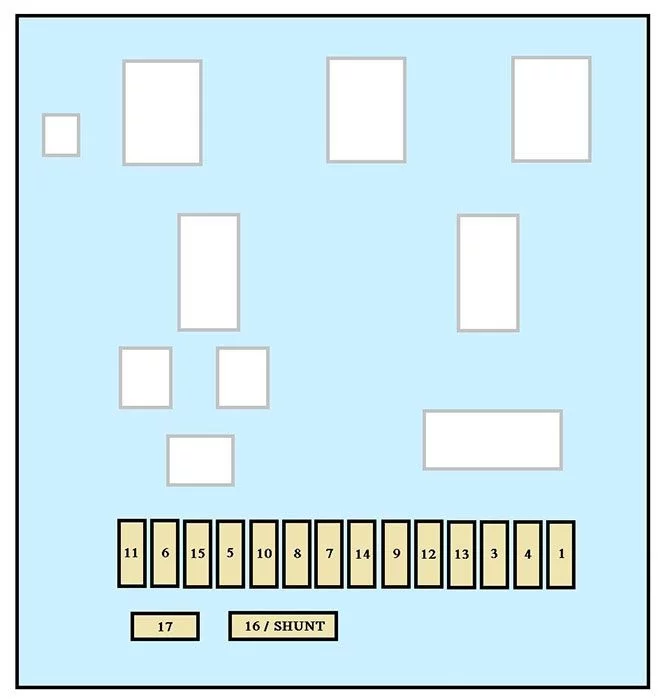

Bloc siguranțe pe bord partea pasagerului
| Descriere | Nr | Amp [A] |
| Ștergător parbriz spate | F1 | 15 |
| Gol | F2 | – |
| Unitate control sistem airbag | F3 | 5 |
| Dispozitiv reglare faruri;Priză diagnostic;
Controler ESP; Ventilare; Pompă filtru particule; Senzor de direcție. |
F4 | 10 |
| Oglindă retrovizoare electrică;Geam partea pasagerului electric. | F5 | 30 |
| Alimentare parbriz | F6 | 30 |
| Iluminare plafon;Iluminare compartiment torpedou. | F7 | 5 |
| Display multifuncțional;Sirena de avertizare;
Sistem audio; Schimbător CD; Radiotelefon; Unitate control servicii remorcă; Unitate control protecție operatori panou. |
F8 | 20 |
| Brichetă;Ieșire în compartiment încărcare. | F9 | 10 |
| Ornament spate;Dispozitiv pornire;
Tablou de bord. |
F10 | 30 |
| Priză diagnostic;Unitate control sistem antifurt. | F11 | 15 |
| Set principal gol;Unitate control sistem airbag. | F12 | 15 |
| Unitate control motor;Unitate control unelte remorcă. | F13 | 5 |
| Senzor ploaie;Tablou de bord cu climatizare automată;
Ventilație partea spate a cabinei (echipare combinată). |
F14 | 15 |
| Blocare/deblocare uși | F15 | 30 |
| Gol | F 16 | – |
| Dezgheț geam spate încălzit și oglinzi laterale. | F17 | 40 |

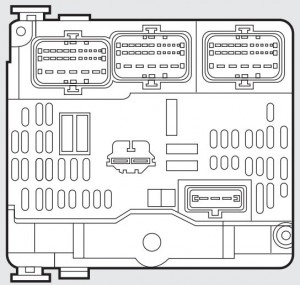

Patru siguranțe în compartiment motor
| Descriere | Nr | Amp [A] |
| Controler motor;Dispozitiv de alimentare combustibil și aer;
Grup ventilator. |
F1 | 20 |
| Claxon | F2 | 15 |
| Pompă spălător parbriz față și spate | F3 | 10 |
| Pompă spălător faruri | F4 | 20 |
| Dispozitiv de alimentare combustibil | F5 | 15 |
| Contact pedală frână suplimentară;Servodirecție. | F6 | 10 |
| ABS/ESP | F7 | 10 |
| Cheie aprindere | F8 | 20 |
| Contact pedală frână principală | F9 | 10 |
| Dispozitiv de alimentare combustibil și aer. | F10 | 30 |
| Ventilație față | F11 | 40 |
| Ștergător/Ștergătoare parbriz | F12 | 30 |
| Unitate control medie | F13 | 40 |
| Gol | F14 | 30 |

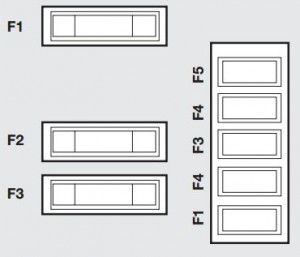

Bloc siguranțe în partea pasagerului (pe acumulator)
| Descriere | Nr | Amp [A] |
| Sistem de încălzire a scaunelor | F1 | 30 |
| Priză 12V – scaunele rândului trei (montaj combinat). | F2 | – |
| Unitate de control servicii remorcă șiunitate de control protecție operatori panou. | F3 | 40/50 |
| Gol | F4 | – |
| Încuietori uși batante | F36 | 15 |
| Încuietori uși batante | F37 | 10 |
| Ștergător spate pe ușile batante | F38 | 20 |
| Ventilație partea spate a habitaclului (echipament combinat). | F39 | – |
| Oglinzi rabatabile | F40 | 5 |

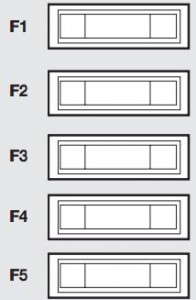

Bloc siguranțe suplimentar
| Descriere | Nr | Amp [A] |
| Gol | F1 | 15 |
| Generator opțional releu de contact. | F2 | 15 |
| Putere remorcă | F3 | 15 |
| Putere constantă pentru convertoare | F4 | 15 |
| Lumini de urgență | F5 | 40 |
