Fiat Multipla (1998-2004) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Fiat Multipla (1998-2004), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
Schema siguranțelor și releelor – Fiat Multipla
Se referă la vehiculele produse în anii:
1998, 1999, 2000, 2001, 2002, 2003, 2004.

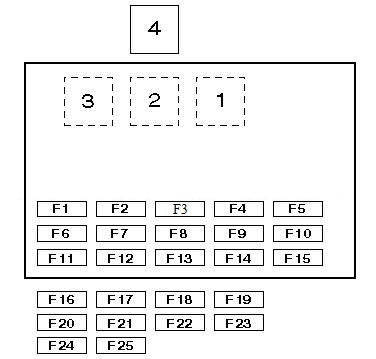

Cutia de siguranțe în habitaclu
Cutia de siguranțe se află sub tava pentru monede pe partea șoferului.
| 1 | Releu circuite auxiliare aprindere 1 |
| 2 | Releu încălzire lunetă spate |
| 3 | Releu claxon |
| 4 | Releu circuite auxiliare aprindere 2 |
| F1 | (10A) Far dreapta – Faruri de întâlnire |
| F2 | (10A) Far stânga – Faruri de întâlnire |
| F3 | (20A) Geamuri electrice, întrerupător combinat, lumină spate proiectoare de ceață, trapă, sistem de navigație |
| F4 | (10A) Far stânga – Faruri de drum |
| F5 | (30A) Motor ventilator AC/încălzitor |
| F6 | (10A) Lumină unitate audio, lumină brichetă, lumină sistem de navigație, lumină număr înmatriculare partea dreaptă, lumini laterale/spate dreapta |
| F7 | (10A) Lumină control încălzitor, lumină număr înmatriculare stânga, lumini laterale/spate stânga |
| F8 | (10A) Reglare faruri, far dreapta – Faruri de întâlnire |
| F9 | (15A) Ambreiaj compresor aer condiționat, brichetă |
| F10 | (20A) Spălător faruri, spălător/ștergător lunetă spate, spălător/ștergător parbriz |
| F11 | (20A) Claxon |
| F12 | (10A) Sistem alarmă, senzor semnal alarmă/închidere centralizată, sistem audio, conector date (DLC), lumini interioare, bord, iluminare instrumente, telefon |
| F13 | (15A) Sistem airbag, sistem alarmă, Sistem antiblocare roți (ABS), sistem audio, comutator poziție pedală ambreiaj (CPP) (Diesel), semnalizator/lumini de avertizare, bord, senzori parcare, lumini marșarier, lumină de stop, telefon |
| F14 | (10A) Semnalizator/lumini de avertizare |
| F15 | (30A) Oglinzi laterale încălzite, lunetă spate încălzită |
| F 16 | (7,5A) Releu circuite auxiliare aprindere |
| F17 | (7,5A) Motor recirculare aer condiționat, oglinzi laterale electrice, releu motor ventilator aer condiționat/încălzitor |
| F18 | (20A) Închidere centralizată |
| F19 | (25A) Priză auxiliară de alimentare |
| F20 | (15A) Proiectoare de ceață |
| F21 | (25A) Scaune electrice |
| F22 | (7,5A) Oglinzi laterale încălzite |
| F23 | (7,5A) Sistem airbag |
| F24 | (25A) Geamuri electrice (spate) |
| F25 | (25A) Sistem navigație, frigider, trapă |

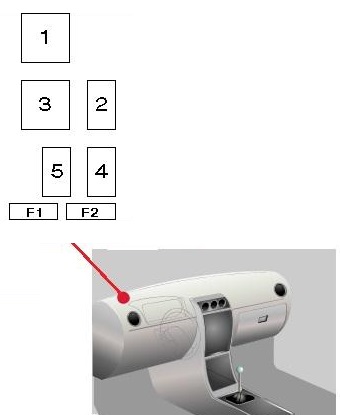

Cutia de siguranțe nr. 2 în habitaclu.
Se află pe partea stângă a volanului.
| 1 | Modul control geamuri electrice (ELX) |
| 2 | Releu circuite auxiliare aprindere 3 |
| 3 | Modul control închidere centralizată |
| 4 | Releu electric geamuri, față/spate (SX) |
| 5 | Releu lumini proiectoare de ceață |
| F1 | (30A) Geamuri electrice față (ELX) |
| F2 | (20A) Geam electric partea pasagerului (SX) |
Cutia de siguranțe în compartiment motor
| 1 | Releu pompă combustibil |
| 2 | Releu motor ventilator răcire motor |
| 3 | Releu motor ventilator răcire motor |
| 4 | Releu întârziere pompă ștergător faruri |
| 5 | Releu ambreiaj compresor AC |
| 6 | Releu încălzitor combustibil |
| F1 | (20A) Încălzitor auxiliar |
| F2 | (7,5A) Imobilizator |
| F3 | (10A) Gestionare motor (Euro3) |
| F4 | (10A) Sistem antiblocare roți (ABS) |
| F5 | (20A) Gestionare motor |
| F6 | (20A) Ștergător faruri |
| F7 | (7,5A) Gestionare motor, imobilizator |
Cutia de siguranțe nr. 2 în compartiment motor.
| F1 | (80A) Cutia de siguranțe consolă/placă releu 1 |
| F2 | (60A) Releu geamuri electrice, cutia de siguranțe consolă/placă releu 1, releu faruri de întâlnire, releu circuite auxiliare aprindere |
| F3 | (30A) Comutator aprindere |
| F4 | (30A) Gestionare motor |
| F5 | – |
Siguranțe și relee suplimentare în compartiment motor
Releu J35 Releu ventilator
Releu J34 Ventilator compresor climatizare, grad 1
Siguranță B57 Pachet taxi 7,5 A
Siguranță B8 Ventilator răcire (40 A cu climatizare) 30,0 A
Siguranță B37 Neutilizat 60,0 A
Siguranță B7 Unitate control Sistem antiblocare roți (ABS) sau ESP 60,0 A
